雷电防护区应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后续防护区（图3.2.2），并符合下列规定：

1　直击雷非防护区（LPZ0A）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。
2  直击雷防护区（LPZ0B）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。
5        第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZ0B）减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。

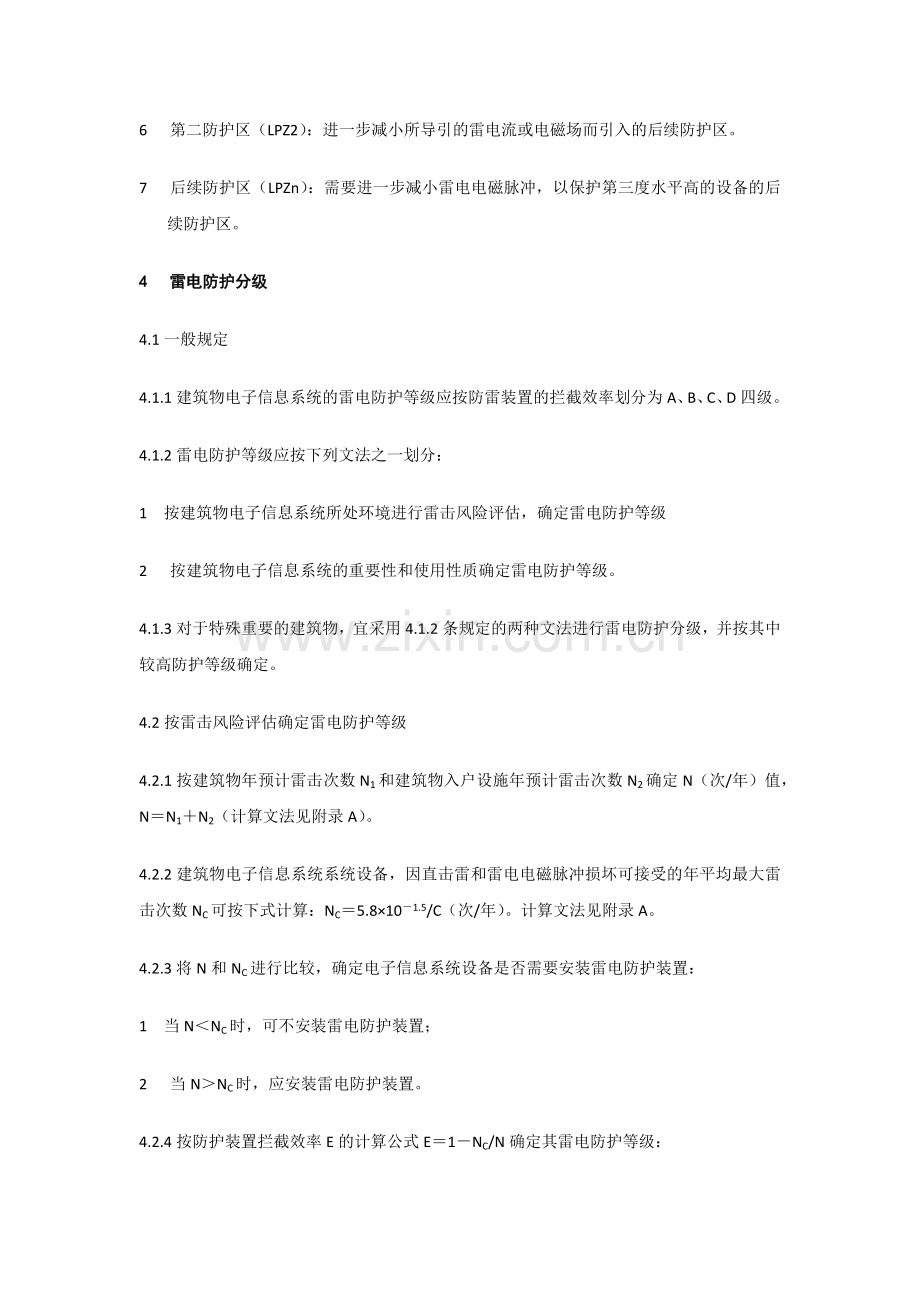

6        第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。
7        后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护第三度水平高的设备的后续防护区。
4        雷电防护分级
4.1一般规定
4.1.1建筑物电子信息系统的雷电防护等级应按防雷装置的拦截效率划分为A、B、C、D四级。
4.1.2雷电防护等级应按下列文法之一划分：
1　按建筑物电子信息系统所处环境进行雷击风险评估，确定雷电防护等级
2        按建筑物电子信息系统的重要性和使用性质确定雷电防护等级。
4.1.3对于特殊重要的建筑物，宜采用4.1.2条规定的两种文法进行雷电防护分级，并按其中较高防护等级确定。
4.2按雷击风险评估确定雷电防护等级
4.2.1按建筑物年预计雷击次数N1和建筑物入户设施年预计雷击次数N2确定N（次/年）值，N＝N1＋N2（计算文法见附录A）。
4.2.2建筑物电子信息系统系统设备，因直击雷和雷电电磁脉冲损坏可接受的年平均最大雷击次数NC可按下式计算：NC＝5.8×10－1.5/C（次/年）。计算文法见附录A。
4.2.3将N和NC进行比较，确定电子信息系统设备是否需要安装雷电防护装置：
1　当N＜NC时，可不安装雷电防护装置；
2        当N＞NC时，应安装雷电防护装置。
4.2.4按防护装置拦截效率E的计算公式E＝1－NC/N确定其雷电防护等级：
1　当E＞0.98时　　　　　　　定为A级
2　当0.90＜E≤0.98时　　　　定为B级
3　当0.80＜E≤0.90时　　　　定为C级
4　当E≤0.80时　　　　　　　定为D级
4.3按建筑物电子信息系统的重要性和使用性质确定雷电防护分级
4.3.1建筑物电子信息系统宜按表4.3.1选择雷电防护等级
