平面图与剖面图结合,将平面图立体化.doc

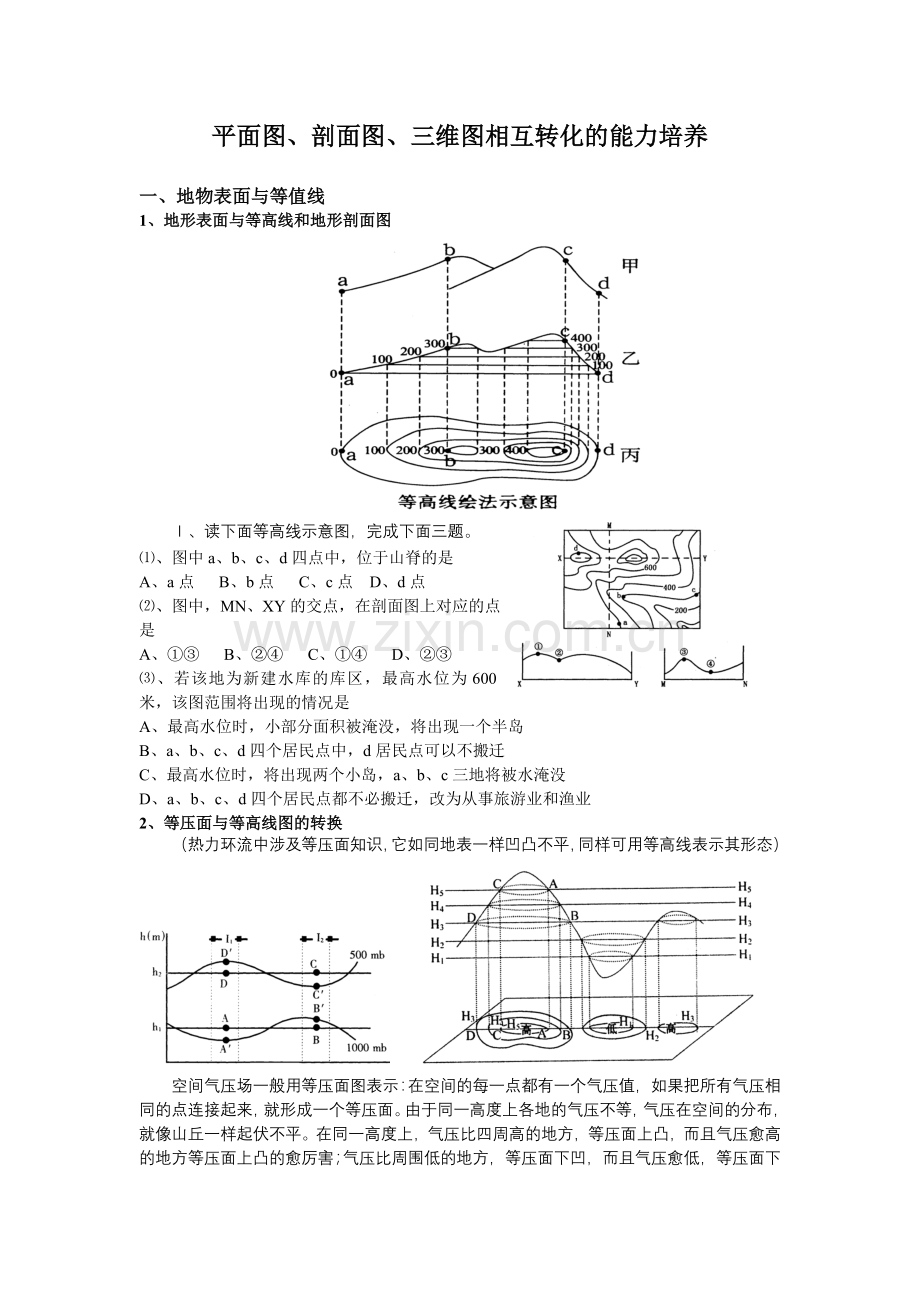

平面图、剖面图、三维图相互转化的能力培养

一、地物表面与等值线
1、地形表面与等高线和地形剖面图

Ⅰ、读下面等高线示意图，完成下面三题。
⑴、图中a、b、c、d四点中，位于山脊的是
A、a点 B、b点 C、c点 D、d点
⑵、图中，MN、XY的交点，在剖面图上对应的点是
A、①③ B、②④ C、①④ D、②③
⑶、若该地为新建水库的库区，最高水位为600米，该图范围将出现的情况是
A、最高水位时，小部分面积被淹没，将出现一个半岛
B、a、b、c、d四个居民点中，d居民点可以不搬迁
C、最高水位时，将出现两个小岛，a、b、c三地将被水淹没
D、a、b、c、d四个居民点都不必搬迁，改为从事旅游业和渔业
2、等压面与等高线图的转换
（热力环流中涉及等压面知识，它如同地表一样凹凸不平，同样可用等高线表示其形态）

空间气压场一般用等压面图表示：在空间的每一点都有一个气压值，如果把所有气压相同的点连接起来，就形成一个等压面。由于同一高度上各地的气压不等，气压在空间的分布，就像山丘一样起伏不平。在同一高度上，气压比四周高的地方，等压面上凸，而且气压愈高的地方等压面上凸的愈厉害；气压比周围低的地方，等压面下凹，而且气压愈低，等压面下凹的愈厉害。因此，等压面的起伏形势和该面附近等高面上气压的分布对应。

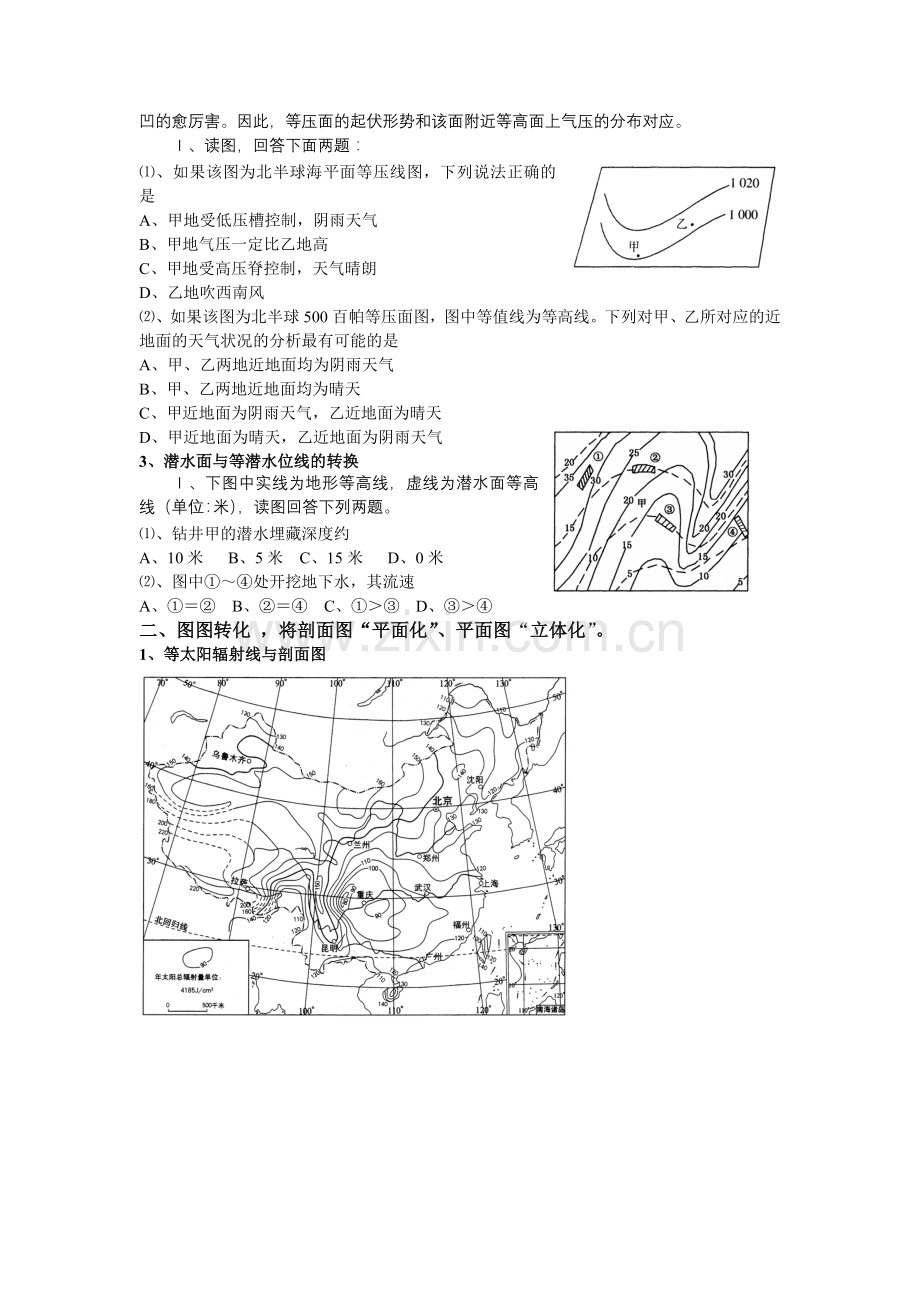

Ⅰ、读图，回答下面两题：
⑴、如果该图为北半球海平面等压线图，下列说法正确的是
A、甲地受低压槽控制，阴雨天气
B、甲地气压一定比乙地高
C、甲地受高压脊控制，天气晴朗
D、乙地吹西南风
⑵、如果该图为北半球500百帕等压面图，图中等值线为等高线。下列对甲、乙所对应的近地面的天气状况的分析最有可能的是
A、甲、乙两地近地面均为阴雨天气
B、甲、乙两地近地面均为晴天
C、甲近地面为阴雨天气，乙近地面为晴天
D、甲近地面为晴天，乙近地面为阴雨天气
3、潜水面与等潜水位线的转换
Ⅰ、下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答下列两题。
⑴、钻井甲的潜水埋藏深度约
A、10米 B、5米 C、15米 D、0米
⑵、图中①～④处开挖地下水，其流速
A、①＝② B、②＝④ C、①＞③ D、③＞④
二、图图转化 ，将剖面图“平面化”、平面图“立体化”。
1、等太阳辐射线与剖面图

Ⅰ、读“我国沿30°N年太阳总辐射量图”，回答问题：
（1）C地是＿＿＿＿＿＿＿（地形区），它比B、D两地年太阳总辐射量高的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
C地农业发展模式是＿＿＿＿＿＿＿＿＿＿
（2）试分析F地区农业发展的有利自然条件。

（3）指出F地区农业生产最严重的自然灾害是什么？为此应采取哪些相应的防御措施？

2、地形平面图与剖面图结合
Ⅰ、下图为我国亚热带季风气候区一个小区域的平面图及地形剖面图。据此回答下列问题。

（1）简述三个剖面分别显示的地形特征，并综述该小区域的整体地形特征。

（2）根据所给信息，说明该小区域土地利用的潜力及开发利用应当注意的问题。

（3）扼要说明该小区域水能开发的有利因素。

3、等温线、等压线与剖面图
Ⅰ、下图为“1月份60°N附近近地面气温、气压变化曲线图”。读图（该图视为剖面图，平面图参看教材）回答下列问题：
⑴图中A、B两条曲线中表示气压变化的是＿＿＿。
⑵从气温曲线可见，1月气温水平分布规律是＿＿＿＿＿＿＿＿＿＿＿＿＿
⑶在图中气压变化曲线上，用C、D标出切割副极地低气压带的两个高压中心。
⑷从图中可见，大陆上气温、气压的关系是＿＿＿＿＿＿＿＿＿＿＿＿＿＿
⑸图中可见，150°E的气温＿＿（高或低）于150°W的气温。其原因是（请从大气环流和洋流两方面回答）：

Ⅱ、下图2是北半球某地区近地面天气模式示意图。读图回答下列各题。
⑴m地的风向是
A、西南风 B、西北风
C、东南风 D、东北风
⑵此时，m、n两地的一般天气状况是
A、m、n两地都晴 B、m、n两地都有雨
C、m地有雨，n地晴 D、m地晴，n地有雨
⑶下图中，正确反映该天气系统过境期间，n地温
度变化过程的是
A、a图 B、b图 C、c图 D、d图

Ⅲ、读气温年较差、日较差随纬度变化曲线图，完成下面两题：
⑴、图中表示全球气温年较差随纬度变化曲线的是
A、① B、② C、③ D、④
⑵、曲线①在60°N附近变化幅度超过40℃，主要影响因素是
A、纬度较度，陆地面积广阔
B、纬度较高，海洋面积广阔
C、地势高，温差变化大
D、冬季有寒流通过，夏季有暖流通过
4、大气运动与剖面图
Ⅰ、甲图和乙图（沿30°N）表示的是相同季节的大气环流剖面示意图，读图回答：
（1）、b表示的气压带是＿＿＿＿＿＿＿＿＿＿；e表示的气压中心名称是＿＿＿＿＿＿。
（2）、此季节好望角的气候特征是＿＿＿＿＿＿；伦敦和北京的盛行风分别是＿＿、＿＿
A、a→b B、b→c C、e→f D、f→e
（3）、a、b、c、d、e、f六处中，降水最多的是＿＿；多气旋、锋面活动的是＿＿。
5、天气系统与剖面图

上图既可以指示锋面、气旋和反气旋沿空间的静态分布，也可以指示其过境时随时间的动态变化，关键在于横坐标的要素
Ⅰ、某灾害性天气系统从珠江口附近过境，如图甲所示：A、B、C三地观测到过境时的气压与平均风速随时间的变化规律示意图分别如图乙、图丙所示。分析后回答下列问题：

⑴此天气系统的名称是＿＿＿＿＿＿。这一天气系统中心是从A、B、C三地中＿＿地过境的。
⑵B地12时风速突然很低的原因是＿＿＿＿＿＿
⑶在当天12时，C地风向为＿＿＿＿＿风，A地的风向为＿＿＿＿风。
⑷分析该天气系统给我国工农业生产带来的利与弊？

Ⅱ、图中曲线表示等压线，箭头表示风向，分析回答7～9题：
⑴此时②地的风向为
A．偏东风 B．偏西风
C．偏南风 D．偏北风
⑵关于①②③④地天气状况的叙述，正确的是
A．①处气温、气压高于②
B．④处气温日较差大于③
C．②处附近可能出现沙尘暴天气
D．③处可能出现阴雨天气
⑶图中甲、乙、丙、丁四种气温垂直分布状况，与④处最为接近的是
A．甲 B．乙 C．丙 D．丁
6、海水温度、盐度的分布与剖面图

Ⅰ、下图中水量平衡曲线是根据降水量减去蒸发量的差值绘制而成。读图分析回答问题。
（1）海洋水量平衡曲线与海洋表面平均盐度曲线之间相关关系是＿＿＿＿＿＿＿＿。
（2）这种相关关系产生的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。在＿＿＿＿纬度间的海域表现最明显。
（3）试从气压带、风带、温度、降水量、蒸发量等方面综合分析B海区盐度高的原因。

（4）分析A海域水量平衡值最大的原因。

（5）分析C海区盐度比南半球同纬度低的原因。

7、地租与剖面图
Ⅰ、右图是商业、工业、居住和农业等四种活动的付租能力随距离递减示意图，下列叙述正确的是
A、活动A的区位有不断向城市外缘移动的趋势
B、活动B是城市中最广泛的土地利用方式
C、活动C对交通的依赖性较大，往往安排在市中心
D、活动D不受自然条件影响
Ⅱ、读某城市环形放射状道路示意图和该城市从市中心到外缘地租变化趋势图。判断下面两题。
⑴、在该城市布局一座300万千瓦的火力发电厂，最适宜选择在图中的
A、① B、② C、③ D、④
⑵、图中能正确表示该城市从市中心到外缘地租水平变化趋势的曲线是
A、a B、b C、c D、d
8、多要素组合图

⑴、图中ABC所代表的地形区的名称各是什么？

⑵、图示地区自东向西，积温和降水量是怎样变化的？为什么？
西←东
A
C
B
主要影响因素
积温

降水量

⑶、图中甲、乙两城的气候有什么不同？

⑷、AB两地区的农业生产类型有什么不同？各有哪些优势条件和主要制约因素？

参考答案
一、1、⑴C ⑵D ⑶B 2、⑴C ⑵C 3、⑴B ⑵C
二、1、⑴横断山区 地势高，空气稀薄，大气对太阳辐射削弱少 立体农业 ⑵气候温暖湿润，雨热同期；地势平坦；土壤肥沃；水源充足，灌溉便利 ⑶水旱灾害 大力加强水利工程建设
2、⑴AA′剖面显示的是山地中的一个宽阔河谷；BB′剖面显示的是山地中的深切河谷；CC′剖面显示的是丘陵中的河谷。该小区域是山地中分布着宽窄相间的河流谷地
⑵有发展耕作业、林业、果树业的潜力 开发中应避免坡地垦荒，防止水土流失
⑶降水较多，有足够的汇水面积，河流有较大的落差，区内有峡谷，形成较好的坝址
3、⑴B ⑵同纬度相比，大陆气温低于海洋气温 ⑶CD分别标在B曲线的两个波峰处 ⑷大陆低温形成冷高压 ⑸低 大气环流方面：150°E位于亚洲东北部，冬季盛行西北季风，加剧了寒冷的程度，气温偏低；而150°W位于北美大陆西北部，受来自太平洋的西风影响，冬季温和，气温偏高。洋流方面：150°E附近洋面受寒流影响，气温偏低，而150°W附近洋面受暖流影响，气温偏高 ⑴A ⑵A
4、⑴副热带高气压带 印度低压 ⑵温和多雨 B D ⑶a c
5、⑴台风（热带气旋） B ⑵台风中心（台风眼） ⑶偏北 偏南 ⑷利：带来丰富的降水，减轻伏旱，缓解高温酷暑；弊：带来暴雨和洪涝灾害 D C D
6、⑴负相关⑵蒸发量大于降水量，盐度高；反之盐度低 中低⑶副热带高气压带控制，盛行下沉气流，降水少；纬度较低，气温较高，蒸发量大⑷A海域纬度较高，气温较低，蒸发微弱，副极地低气压带控制，盛行上升气流，多锋面和气旋活动，降水量大⑸C纬度地区陆地面积广大，陆上有大量淡水注入海洋
7、B ⑴D ⑵D
8、⑴A为内蒙古高原 B为东北平原 C为大兴安岭
⑵
西←东
A
C
B
主要影响因素
积温
升高
降低
最高
地势高低的影响
降水量
较少
增多
较少
大兴安岭的迎风坡多雨；由于大兴安岭阻挡湿润空气西进，使内蒙古高原少雨
⑶；甲城属于温带大陆性气候，乙城属于温带季风气候；甲城比乙城雨量少；甲城比乙城冬温更低；甲城比乙城的年、日较差大
⑷A地区以畜牧业为主，这里气候干旱，高原地势平坦，草原辽阔，有利于牲畜的放牧；主要制约因素是“缺水”。B地区以种植业为主，这里平原广阔，土壤肥沃，夏季高温多雨，有利于作物生长
