金属粉碎机使用说明书

品
此说明书包括以下型号的使用说明及操作注意事项：CBFS200、CBFS400、CBFS600、CBFS800
操作不当会引发事故。在操作设备以前，操作员应认真阅读操作手册；为保护自身的安全和正确使用设备，要彻底明白所有的标志和说明。按照操作手册安装，使用和维护设备。

请将操作手册提供给最终用户，在使用设备前要对操作人员进行操作培训。
为了对设备进行特别说明，手册中的一些图是不完整的，但是，操作员必须牢记所有防护板和盖子要在其功能位置，否则就可能导致危险情况发生。
所有的图表和规格都有附着详细资料，没有列入本手册的资料应为禁止提供的资料。
设计以修订版为准，不另行通知。
仔细阅读本手册，并放在安全的地方。

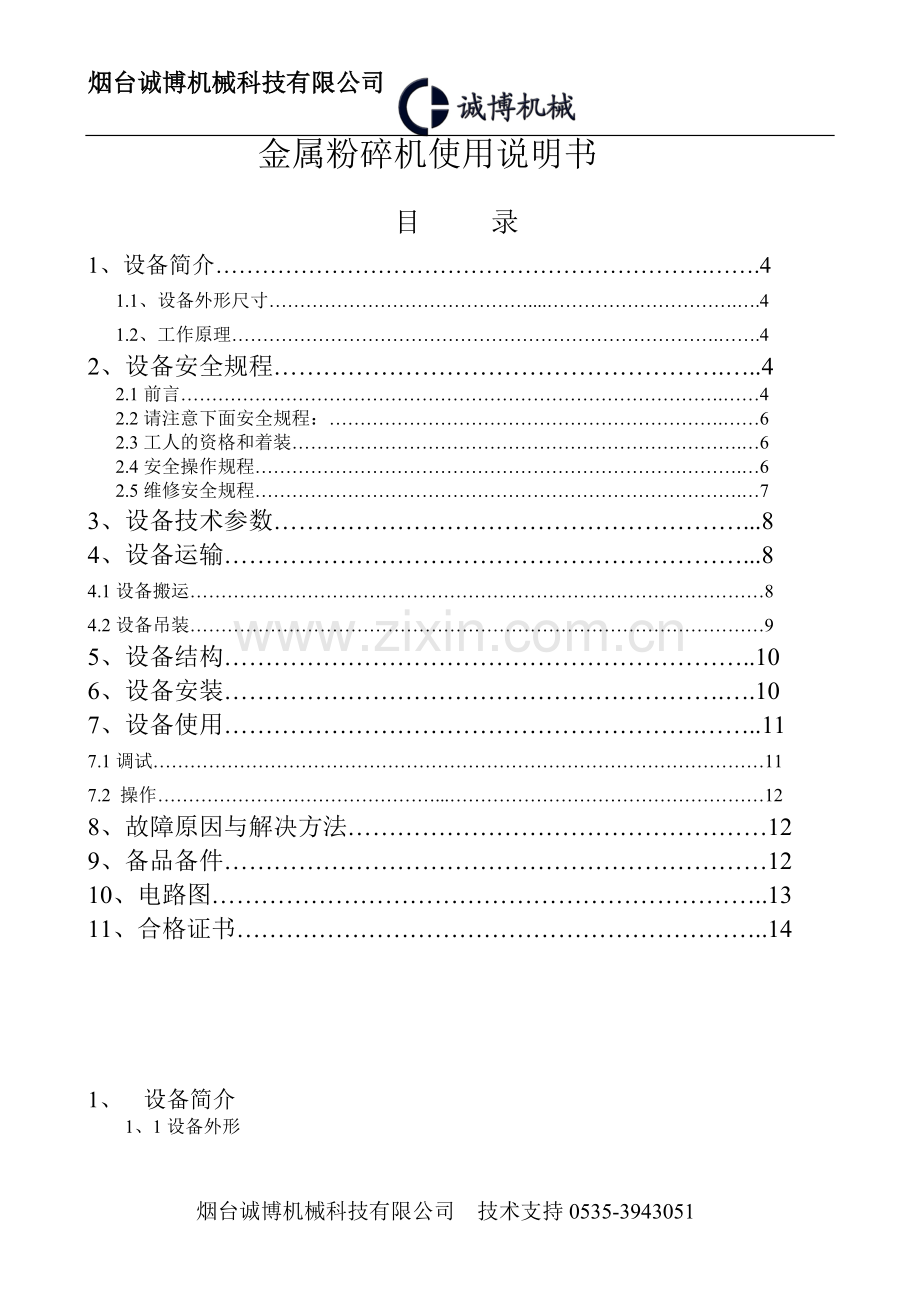

金属粉碎机使用说明书

目 录
1、设备简介……………………………………………………….…….4
1.1、设备外形尺寸……………………………………....………………………….….4
1.2、工作原理…………………………………………………………………….…….4
2、设备安全规程……………………………………………….…..4
2.1前言…………………………………………………………………………….……4
2.2请注意下面安全规程：……………………………………………………….……6
2.3工人的资格和着装……………………………………………………………….…6
2.4安全操作规程…………………………………………………………………….…6
2.5维修安全规程…………………………………………………………………….…7
3、设备技术参数…………………………………………………...8
4、设备运输………………………………………………………...8
4.1设备搬运…………………………………………………………………………………8
4.2设备吊装…………………………………………………………………………………9
5、设备结构………………………………………………………..10
6、设备安装…………………………………………………….….10
7、设备使用………………………………………………….……..11
7.1调试………………………………………………………………………………………11
7.2 操作………………………………………...……………………………………………12
8、故障原因与解决方法……………………………………………12
9、备品备件…………………………………………………………12
10、电路图…………………………………………………………..13
11、合格证书………………………………………………………..14

1、 设备简介
1、1设备外形

1、2工作原理
切屑粉碎机主要由蜗轮蜗杆减速电机、机壳、组合螺旋齿刀盘、主动轴等零件组成。减速电机采用直连蜗轮蜗杆减速电机，直接安装在粉碎机主动轴上，通过齿轮变速传至从动轴，使主从动轴与从动轴上螺旋齿刀盘形成相对运动。主从动轴上的螺旋齿刀盘交错排列，使物料进入后，同时受到挤、撕、剪的作用，从而使物料得到破碎。
2、设备安全规程
2.1前言
手册本章节讲述的是关于设备安全使用的要求。
本手册对有关设备安装，操作和维护的要求以及不包括在安全章节中的其它信息强调多次。

-警告！机器正在运行
- 电气操作和维修必须由有资质的电工师完成
- 所有电气操作必须严格对应相关电气说明

- 禁止践踏

- 有关设备的安全信息，请查阅说明手册

多数事故的发生都是因为没有遵守简单的安全规程。在机器设有危险标志，请勿违反警示操作。

简单但是十分重要规程是：
在设备通电或运转的情况下，不要维修，润滑或清洁设备。

设备配有用于保护操作者和设备本体的安全装置，但是要牢记制造商提供的安全装置仅是用于避免基本事故的发生，不能包括所有的安全现象，所以操作员必须在启动设备前，阅读和理解操作手册。这样将避免在安装和操作过程中发生错误。
设备所有者必须保证：
- 所有接触设备的人员必须要经过培训并阅读安全规程。
- 遵守安全规程；
- 安全规程要张贴在相应的工作区域。

2.2请注意下面安全规程：
- 不要在室外使用时被浇雨和受潮。
- 必须按照设备的设计目使用。
- 使用设备时，不要超出设备技术参数界限。
- 为方便设备的操作和维修，必须保持充足的照明，清洁的环境和宽敞的空间。
- 在启动设备前，要确认安全装置都在适当的位置并检查其功能。当安全装置暂停或不在其位时，不要使用设备。
- 在启动或运行过程中设备出现故障时，尤其是安全装置，操作员应停止机器并向上级或负责维修的人员报告。
- 如果设备不用，要关掉设备电源。
- 要记住紧急开关的位置以便在任何时候使用时都能快速找到。
- 在进行设备内部维修或清洁时，切断设备电源并将拔掉电源插头。
- 要根据使用说明书对设备进行定期检查。
- 不要以任何方式对设备进行更改，否则会对设备的安全运行造成危险。
2.3工人的资格和着装

只有本行业的行家或行家指导和经过培训的工人（不论性别）方可操作设备。操作设备时，操作员必须熟悉使用说明书并遵照各个国家实施的安全法规和条理。
为工人的健康，工作时必须穿戴手套，工作服和劳保鞋。
此外，任何人在酒后，疲劳或类似的情况下，都不允许操作或维修设备。
经验告诉我们各种各样的个人物品会造成人身伤害，如：戒指、手表、手镯和项链等等物品。所以工作前要将这些物品摘下。要带防护帽并将头发固定好。穿戴上由各个国家劳动和安全法规推荐或规定的合适的工作服，鞋，手套。
2.4安全操作规程
在你详细了解使用说明书之前不要操作设备。
- 设备在完好的状态下在能够使用，（使用前）要确认电缆是否损坏，控制器，指示灯以及控制部件是否处于完好状态。
- 在启动设备将，要确认是否所有的部件都安装好，安全可靠，有没有其它的物体放在设备上，并确认没有人在设备上工作。
- 没有防护板时不能运行设备。
- 不要移动盖板和限位开关等安全装置
- 任何时候都不要踩踏设备。
- 在设备的运行过程中，听一听是否有异常的噪音，如果有，停机，并找出原因解决问题。
- 时常保持工作区域清洁。
- 暴风雪天气不建议继续工作。
2.5维修安全规程
任何的维修工作必须有资格的人员根据设备制造商所提供的说明书进行。在熟悉维修说明书之前不要进行任何的维修工作。
- 在开始任何维修工作之前，都要拔掉电源插头。
- 即使在设备完全停止而电源插头没有拔出之前，不要清扫设备或外围设备。
- 在更换电器部件时，首先要将电源插头拔出。只能使用和以前型号完全一样的部件替换报废部件。
- 不要将防护板限位开关等安全装置移开，如果在维修过程不可避免要将安全设置暂停或移开，那么设备仅能由特殊授权的人使用，且此人必须要保证避免造成人身伤害和设备损坏。
- 在安全装置维修复位之前，不要使用设备。
- 时刻保持维修区域清洁。
- 更换部件和其它东西时，要提前与原来的型号进行对比，并要符合标准。
- 只能使用指定的润滑油和油脂或相同的。
- 在维修过程中，不要将工具或其它物体放在设备上。

3、设备技术参数
3.1、出料粒度 ≤40-60mm（80%）
3.2、生产量 150~200公斤/小时（以钢屑计算）
3.3、总电机功率 4KW，130机座
3.4、电机减速比 1/60
3.5、机器外型尺寸（长*宽*高） 1060*660*1100（mm）
3.6、入屑口高度 990（mm）
3.7、刀盘数量 5片
3.8、机器自重 约0.4吨
3.9、自身保护： 电器过载保护
4、设备运输
4.1设备搬运

4.2设备吊装

5、设备结构
5、1主轴结构

6、设备安装
6.1 设备的环境要求
• 确定安装安全，牢固。
• 设备应该安装在车间内，车间内照明和通风良好，无污染。
• 设备要放置在照明保护设施的地方。
6.2电源要求
机床的额定电压和频率应根据合同要求。
1）车床的输入电压为：3/PE, AC380V, 50 Hz.
2）波动幅度：
- 电压
不变AC电源是额定值的0.9 0.9～1.1倍。
- 频率
额定频率的0.99～1.01倍（连续运行）
额定频率的0.99～1.02倍 （短时间运行）
- 谐波频
2nd-5th谐波畸变值不能超过RMS电压的10%，线压RMS最大值2%允许增加到6th-30th谐波值。
- 不平衡三相电源
负和零序分量不的超过正序分量的2%。
3）短路保护和进线
最终用户端的电源要有短路保护装置，建议额定电流为10A，带插头（必须与设备的插头匹配）进线直径不得小于4X1.5 mm2
4）过电压保护
终端用户要在电源线上加过电压保护装置。
7、设备使用
7.调试使用
确认机器的保护装置接地线连接可靠！
7.1 调试

请进行以下调试：
首先确认机器内部没有异物
- 接通电源后，在安全状态下启动点动按钮，确认电源相序正确 ；
- 检查机器声音是否正常；
- 根据使用说明手册操作机器。
- 又紧急状况发生时，按下紧急停止按钮。
- 本机器必须由专业人员操作。
7.2 操作

入料时，应匀速进料，否则会出现卡死现象：如果有大的团屑，应先将团屑大致分开。本机配有电器过载保护，如果机器卡死后，应立即切断电源，在电控箱上进行正反转点动操作，自至机器可以继续正常运转。绝对禁止频繁正反转转动，否则会出现主轴及刀内孔损坏现象。使用过程中，严禁螺栓、螺丝及棒料物入内，否则会出现崩刀或电机损坏现象。人工填料时严禁将手进入料斗内，以防止意外伤害。
易损件磨损后要及时更换，以保证机器正常运转和延长使用寿命。易损件主要是螺旋齿刀盘。
停机时，须将破碎机内物料全部排空后方可停机。
机器运转过程中，严禁拆卸入料口。

8、故障原因与解决方法

故障内容
原 因
解决方法
粉碎机主轴不转动

电气系统

不通电
查看电源
断路
更换电线
缺相
检查并恢复
机械系统
屑过多卡死
点动，逐步清除切屑
异物卡死
点动，清除异物
电机烧毁
更换
