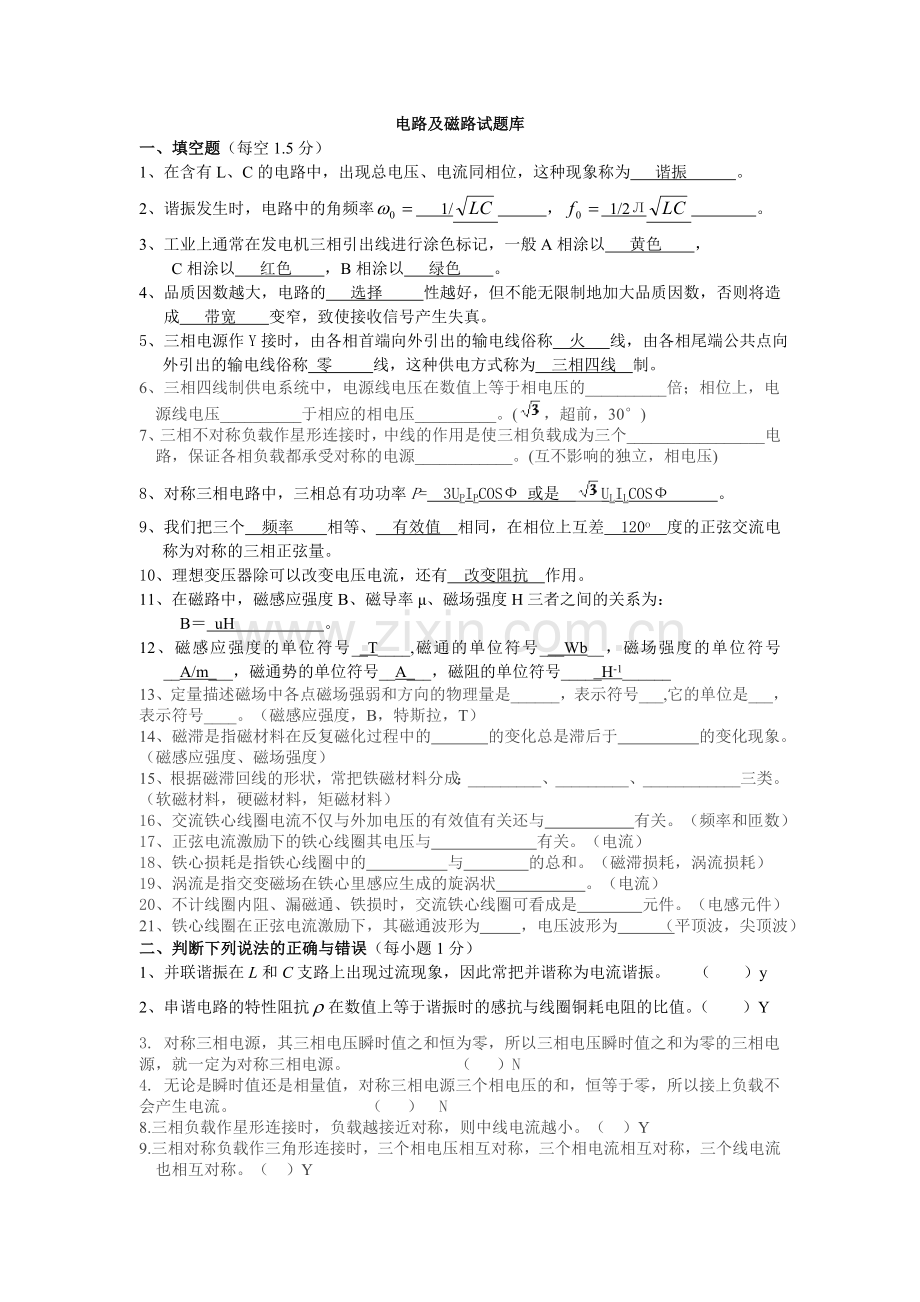

电路及磁路试题库
一、填空题（每空1.5分）
1、在含有L、C的电路中，出现总电压、电流同相位，这种现象称为 谐振 。
2、谐振发生时，电路中的角频率 1/ ， 1/2Л 。
3、工业上通常在发电机三相引出线进行涂色标记，一般A相涂以 黄色 ，
C相涂以 红色 ，B相涂以 绿色 。
4、品质因数越大，电路的 选择 性越好，但不能无限制地加大品质因数，否则将造成 带宽 变窄，致使接收信号产生失真。
5、三相电源作Y接时，由各相首端向外引出的输电线俗称 火 线，由各相尾端公共点向外引出的输电线俗称 零 线，这种供电方式称为 三相四线 制。
6、三相四线制供电系统中，电源线电压在数值上等于相电压的__________倍；相位上，电源线电压__________于相应的相电压__________。(，超前，30°)
7、三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。(互不影响的独立，相电压)
8、对称三相电路中，三相总有功功率P= 3UPIPCOSФ 或是 ULILCOSФ 。
9、我们把三个 频率 相等、 有效值 相同，在相位上互差 120o 度的正弦交流电称为对称的三相正弦量。
10、理想变压器除可以改变电压电流，还有 改变阻抗 作用。
11、在磁路中，磁感应强度B、磁导率μ、磁场强度H三者之间的关系为：
B＝ uH 。
12、磁感应强度的单位符号__T____,磁通的单位符号___Wb__，磁场强度的单位符号__A/m___，磁通势的单位符号__A___，磁阻的单位符号_____H-1______
13、定量描述磁场中各点磁场强弱和方向的物理量是______，表示符号___,它的单位是___，表示符号____。（磁感应强度，B，特斯拉，T）
14、磁滞是指磁材料在反复磁化过程中的 的变化总是滞后于 的变化现象。
（磁感应强度、磁场强度）
15、根据磁滞回线的形状，常把铁磁材料分成：_________、_________、____________三类。
（软磁材料，硬磁材料，矩磁材料）
16、交流铁心线圈电流不仅与外加电压的有效值有关还与 有关。（频率和匝数）
17、正弦电流激励下的铁心线圈其电压与 有关。（电流）
18、铁心损耗是指铁心线圈中的 与 的总和。（磁滞损耗，涡流损耗）
19、涡流是指交变磁场在铁心里感应生成的旋涡状 。（电流）
20、不计线圈内阻、漏磁通、铁损时，交流铁心线圈可看成是 元件。（电感元件）
21、铁心线圈在正弦电流激励下，其磁通波形为 ，电压波形为 （平顶波，尖顶波）
二、判断下列说法的正确与错误（每小题1分）
1、并联谐振在L和C支路上出现过流现象，因此常把并谐称为电流谐振。 （ ）y
2、串谐电路的特性阻抗在数值上等于谐振时的感抗与线圈铜耗电阻的比值。（ ）Y
3. 对称三相电源，其三相电压瞬时值之和恒为零，所以三相电压瞬时值之和为零的三相电源，就一定为对称三相电源。 （ ）N
4. 无论是瞬时值还是相量值，对称三相电源三个相电压的和，恒等于零，所以接上负载不会产生电流。 （ ） N
8.三相负载作星形连接时，负载越接近对称，则中线电流越小。（ ）Y
9.三相对称负载作三角形连接时，三个相电压相互对称，三个相电流相互对称，三个线电流也相互对称。（ ）Y

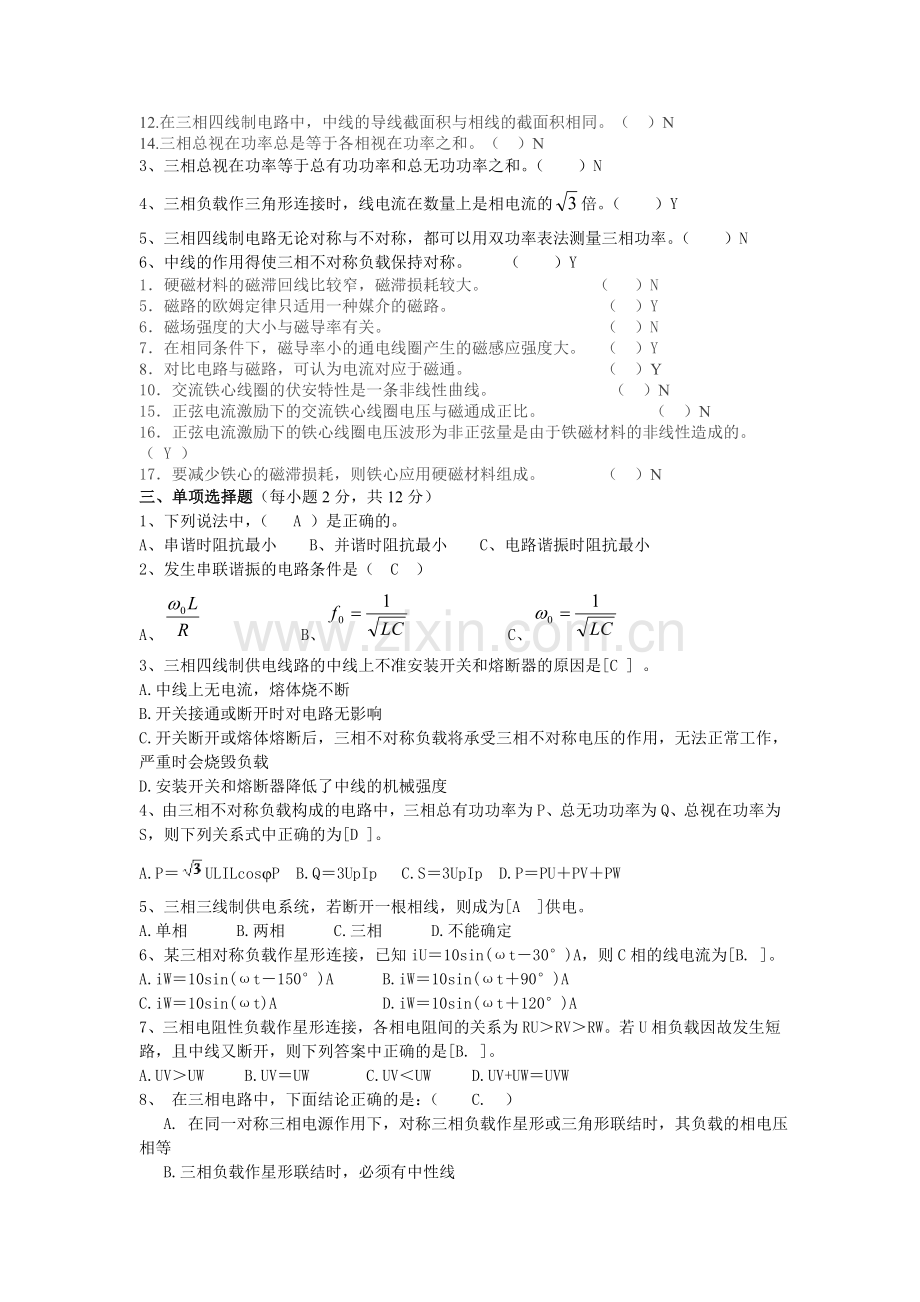

12.在三相四线制电路中，中线的导线截面积与相线的截面积相同。（ ）N
14.三相总视在功率总是等于各相视在功率之和。（ ）N
3、三相总视在功率等于总有功功率和总无功功率之和。（ ）N
4、三相负载作三角形连接时，线电流在数量上是相电流的倍。（ ）Y
5、三相四线制电路无论对称与不对称，都可以用双功率表法测量三相功率。（ ）N
6、中线的作用得使三相不对称负载保持对称。 （ ）Y
1．硬磁材料的磁滞回线比较窄，磁滞损耗较大。 （ ）N
5．磁路的欧姆定律只适用一种媒介的磁路。 （ ）Y
6．磁场强度的大小与磁导率有关。 （ ）N
7．在相同条件下，磁导率小的通电线圈产生的磁感应强度大。 （ ）Y
8．对比电路与磁路，可认为电流对应于磁通。 （ ）Y
10．交流铁心线圈的伏安特性是一条非线性曲线。 （ ）N
15．正弦电流激励下的交流铁心线圈电压与磁通成正比。 （ ）N
16．正弦电流激励下的铁心线圈电压波形为非正弦量是由于铁磁材料的非线性造成的。（ Y ）
17．要减少铁心的磁滞损耗，则铁心应用硬磁材料组成。 （ ）N
三、单项选择题（每小题2分，共12分）
1、下列说法中，（ A ）是正确的。
A、串谐时阻抗最小 B、并谐时阻抗最小 C、电路谐振时阻抗最小
2、发生串联谐振的电路条件是（ C ）
A、 B、 C、
3、三相四线制供电线路的中线上不准安装开关和熔断器的原因是[C ]。
A.中线上无电流，熔体烧不断
B.开关接通或断开时对电路无影响
C.开关断开或熔体熔断后，三相不对称负载将承受三相不对称电压的作用，无法正常工作，严重时会烧毁负载
D.安装开关和熔断器降低了中线的机械强度
4、由三相不对称负载构成的电路中，三相总有功功率为P、总无功功率为Q、总视在功率为S，则下列关系式中正确的为[D ]。
A.P＝ULILcosjP B.Q＝3UpIp C.S＝3UpIp D.P＝PU＋PV＋PW
5、三相三线制供电系统，若断开一根相线，则成为[A ]供电。
A.单相 B.两相 C.三相 D.不能确定
6、某三相对称负载作星形连接，已知iU＝10sin(ωt－30°)A，则C相的线电流为[B. ]。
A.iW＝10sin(ωt－150°)A B.iW＝10sin(ωt＋90°)A
C.iW＝10sin(ωt)A D.iW＝10sin(ωt＋120°)A
7、三相电阻性负载作星形连接，各相电阻间的关系为RU＞RV＞RW。若U相负载因故发生短路，且中线又断开，则下列答案中正确的是[B. ]。
A.UV＞UW B.UV＝UW  C.UV＜UW D.UV+UW＝UVW
8、 在三相电路中，下面结论正确的是：（　　C.　）
A. 在同一对称三相电源作用下，对称三相负载作星形或三角形联结时，其负载的相电压相等
B.三相负载作星形联结时，必须有中性线
C.三相负载作三角形联结时，相线电压大小相等
D.三相对称电路无论负载如何接，线相电流均为相等
9、在相同线电压作用下，同一台三相交流电动机作三角形连接所产生的功率是作星形连接所产生功率的[D ]倍。
A. B.1／3 C.1／ D.3
10、某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（C ）
A、220V B、311V C、380V
11、在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（C ）
A、不对称 B、仍然对称 C、不一定对称
12、某三相电源绕组连成Y时线电压为380V，若将它改接成Δ形，线电压为（C ）
A、380V B、660V C、220V
13、三相对称电路是(C )
A、电源对称的电路 B、负载对称的电路 C C、电源和负载均对称的电路
14、与磁介质的磁导率无关的物理量是（C ）
a)磁通 b)磁感应强度 c)磁场强度
15、铁磁材料在磁化过程中，当外加磁场H不断增加，而测得的磁感强度几乎不变的性质称为 （ d ） 。
a)磁滞性 b) 剩磁性 c) 高导磁性 d)磁饱和性
16、铁磁性物质在反复磁化过程中，一次反复磁化的磁滞损耗与磁滞回线的面积 （ a ）
a)成正比 b)成反比 c)无关
17、铁磁性物质在反复磁化过程中的B-H关系是 （ b ）
a)起始磁化曲线 b) 磁滞回线 c) 基本磁化曲线 d)局部磁滞回线
18、铁心线圈电压为正弦量时，磁通是 （ a ） ，磁化电流是 （b ）
a)正弦量 b) 尖顶波 c) 平顶波 d)直流变化
19、正弦电流激励下的铁心线圈的φ(t )曲线过零时，其电压值为 （ c ）
a)零 b) 最小值 c) 最大值 d) 无法确定
20、交流电磁铁损耗与 （ b ） 有关。
a)V、I、f b) f、Bm、V c) V、f、N d) f、Bm、、I
21、减少涡流损耗可采用（ b） 方法。
a)增大磁导率 b)增大电阻率 c)减小磁导率 d)减少电阻率
四、简答题（每小题5分）
1、为什么把串谐称为电压谐振而把并谐电路称为电流谐振？
2、发生并联谐振时，电路具有哪些特征？
3、三相四线制供电体系中，为什么规定中线上不得安装保险丝和开关？
4、三相四线制供电系统中，中线的作用是什么
5、三相电路的特点？
6、铁心线圈在交变电压作用下会产生磁损耗，该损耗包括哪些，如何有效的降低相应损耗？
7、请绘制出磁滞回线
8、基本磁化曲线是怎样作出来的？它主要有何作用？
五、计算分析题（每题10分）
1、已知一串联谐振电路的参数，，，外加电压mV。试求电路在谐振时的电流、品质因数及电感和电容上的电压。

L
R
C
2、已知右图所示并联谐振电路的谐振角频率中，谐振时电路阻抗等于2KΩ，试求电路参数R、L和C。

3、已知导纳方程为
求该方程所表示的最简T形电路。
4、 写出图10.4电路的Z参数方程。
12Ω
12Ω
12Ω
1

1·
2

2·
图10.4 例10.1电路
R3
R1
R2
解：

5、试写下图所示分段线性非线性电阻的u-i特性表达式。

6.一个边长10cm的正方形线圈放在B = 0.8T的均匀磁场中，线圈平面与磁场方向垂直。试求穿过该线圈的磁通。
7.磁路中有一长0.8cm，截面积为24的气隙，试求气隙的磁阻。
8.截面积S为4cm，平均长度为0.2m的铸铁圆环，绕有500匝线圈。如线圈中通入0.8A的电流，试求磁路的磁通和磁阻（铸铁的H为2000A/m时，B为0.44T）。
9、有一环形铁心线圈，其内径为10cm，外径为15cm，铁心材料为铸钢。磁路中含有一空气气隙，其长度等于0.2cm。设线圈中通有1A电流，如要得到0.9T的磁感应强度，试求线圈匝数。（当B＝0.9T 时，铸钢的磁化曲线H＝500A／m）
10、如图所示为一直流电磁铁。磁路尺寸单位为cm，铁心由D21硅钢片叠成，叠装因数KFe=0.92，衔铁材料为铸钢。要使电磁铁空气隙中的磁通为3×10-3Wb。试求：
(1) 所需磁通势；

(2) 若线圈匝数N=1000匝，求线圈的励磁电流。
