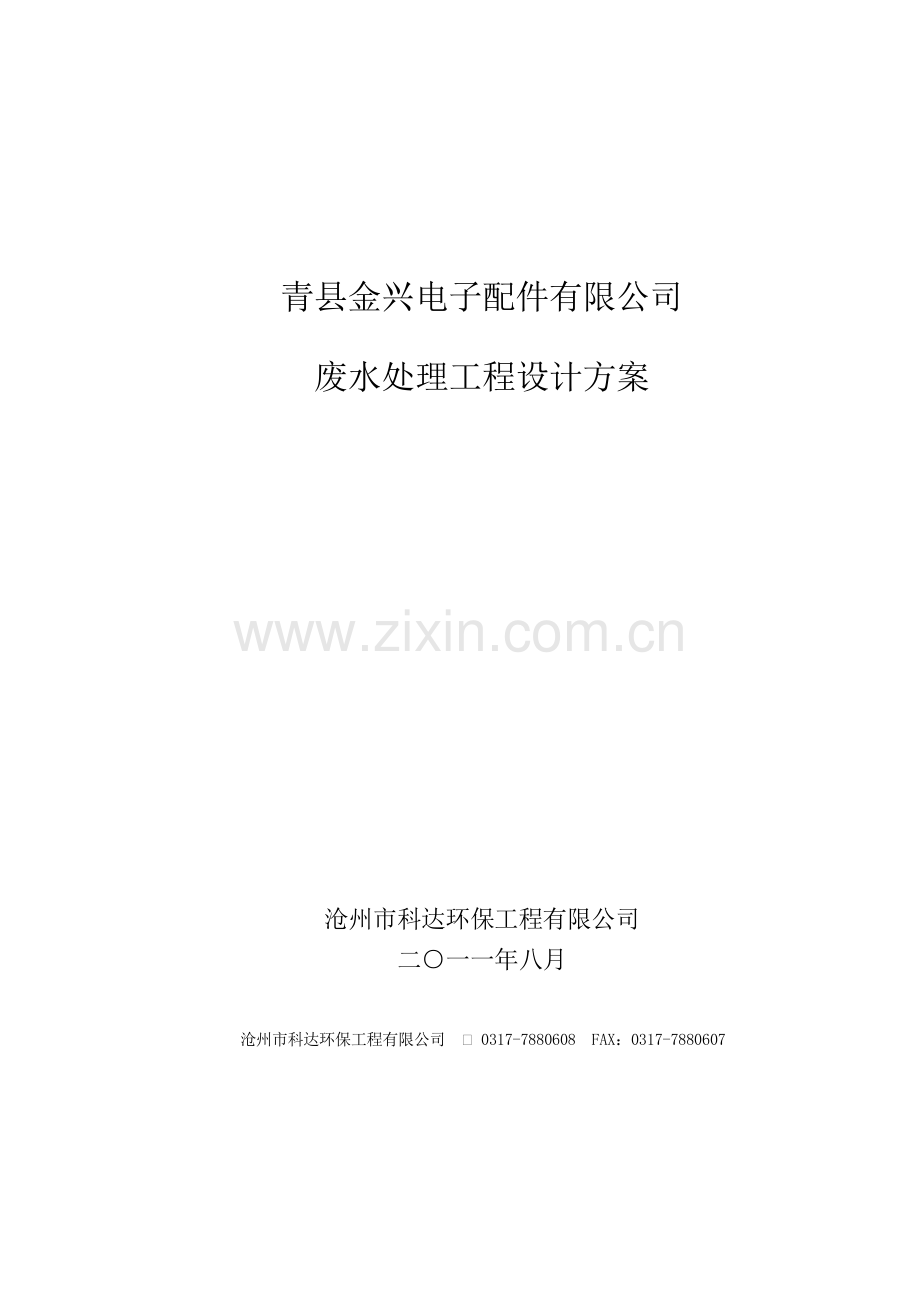

青县金兴电子配件有限公司
废水处理工程设计方案

沧州市科达环保工程有限公司
二○一一年八月

沧州市科达环保工程有限公司 [ 0317-7880608 FAX：[phone]

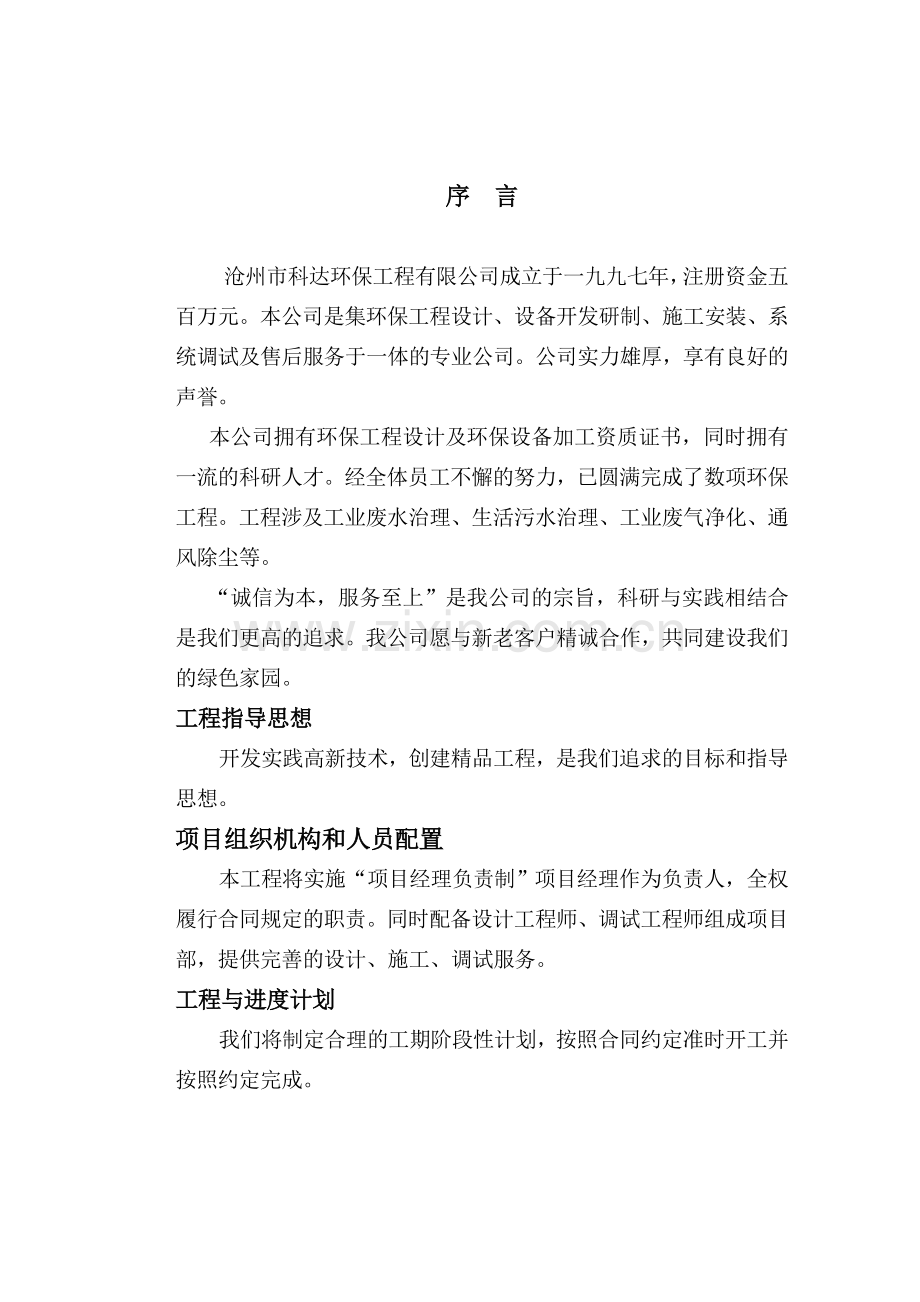

序 言

沧州市科达环保工程有限公司成立于一九九七年，注册资金五百万元。本公司是集环保工程设计、设备开发研制、施工安装、系统调试及售后服务于一体的专业公司。公司实力雄厚，享有良好的声誉。
本公司拥有环保工程设计及环保设备加工资质证书，同时拥有一流的科研人才。经全体员工不懈的努力，已圆满完成了数项环保工程。工程涉及工业废水治理、生活污水治理、工业废气净化、通风除尘等。
“诚信为本，服务至上”是我公司的宗旨，科研与实践相结合是我们更高的追求。我公司愿与新老客户精诚合作，共同建设我们的绿色家园。
工程指导思想
开发实践高新技术，创建精品工程，是我们追求的目标和指导思想。
项目组织机构和人员配置
本工程将实施“项目经理负责制”项目经理作为负责人，全权履行合同规定的职责。同时配备设计工程师、调试工程师组成项目部，提供完善的设计、施工、调试服务。
工程与进度计划
我们将制定合理的工期阶段性计划，按照合同约定准时开工并按照约定完成。
施工准备
我公司常年进行环保工程建设，有雄厚的施工力量，作好了充分的前期准备：包括劳动力、施工机具、材料、生产临建和生活临建设施、技术准备。
安全管理及文明施工
安全生产方针：贯彻安全第一，预防为主的安全生产方针；遵循安全管理制度化、人员行为规范化、物料堆放定置化的原则。杜绝重伤及以上人身伤亡事故；杜绝重大的机械、设备、交通、火灾、及误操作事故；
质量目标
工程总体质量标准为优良级
售后服务
项目完成后，我们将提供完善的售后服务，包括质保期内的维修以及长期的技术咨询等跟踪服务。

青县金兴电子配件有限公司废水治理工程设计方案

目 录

沧州科达环保工程有限公司 [ 0317-7880608 FAX:[phone]
北方钢管有限公司废水治理工程设计方案
1、概述
青县金兴电子配件有限公司位于青县小徐庄，是一家生产电子机箱配件的企业。
企业在生产过程中，产生部分酸洗、碱洗、磷化废水及其冲洗废水，生产废水为间歇式排放，排放量为30m3/次。为了适应国家环保政策及可持续发展战略，决定近期投资对其生产过程中产生的废水进行有效治理，使所排放废水得到净化，彻底消除对周围环境的污染。
受青县金兴电子配件有限公司委托，我公司根据厂区的现场情况和我公司以往类似污水处理的实践经验，即考虑到技术的先进，又考虑经济合理，本着高技术、低造价、处理达标可靠，管理方便，运行费用低的原则，进行了本工程的方案设计。
2、设计原则
☆ 选用技术成熟，并且行之有效的工艺路线，采用能耗低、费用省的处理单元，有较好的技术经济指标，并创造良好的社会效益和环境效益
☆ 处理工艺操作管理方便，长期运行安全、稳定、可靠，具有较好的工作环境和劳动条件
☆ 处理系统有较大的适应性，工艺参数选择具有适当的安全系数，系统具有较强的抗冲击负荷能力
☆ 建（构）筑物与其它建（构）筑物协调一致
☆ 在满足工艺前提下，尽量减少占地面积，节约工程造价和降低运行费用，调整好一次性投资与运行费用及水质要求之间的比例关系
☆ 排放的浓度和总量必须满足国家的环保要求，不产生二次污染
每个处理单元设有保险超越措施，保险系数高，保证安全运行
3、设计依据
☆ 《中华人民共和国环境保护法》
☆ 《中华人民共和国水污染防治法》
☆ 国务院令第253号《建设项目环境保护管理条例》
☆ 国务院国发(1996)31号《国务院关于环境保护若干问题的决定》
☆ 现场勘察及业主提供的地质条件、规划、用地、消防、环保、绿化等资料。
☆ 业主提供的生产工艺、水质、水量等资料。
4、生产工艺
电子原件 盐酸酸洗 除油 水洗1 水洗2 碱洗
废水5吨/次 废水5吨/次 废水5吨/次
半成品 水洗 磷化 表面调整
废水5吨/次 废水5吨/次 废水5吨/次
5、水质水量
生产过程中排放的废水主要是酸洗、碱洗、磷化废水及其冲洗废水，每月排放一次，属间歇式排放，排水总量为30m3。
废水主要污染物指标如下：
表1 废水水质、水量表
PH值
COD（mg/L）
SS （mg/L）
磷酸盐（mg/L）
水量 (m3/次·月)
1～2
≤450
≤200
≤15
30
经综合考虑，废水在调节池内暂存，分批次陆续处理，我们确定设计处理能力为：设计处理负荷q=1m3/h。
6、处理后水质达标标准
出水达到国家标准《污水综合排放标准》（GB8978--1996）表4中规定的二级排放标准，即：
COD ≤ 150mg/L SS ≤ 150mg/L 磷酸盐≤ 1.0mg/L PH：6—9
7、处理工艺
7.1处理工艺选择
由于废水中含有酸、碱类物质需进行中和沉淀处理，保证出水pH值在要求范围之内；单靠沉淀处理不能降低废水中的可溶性COD，处理工艺中需增加高效吸附处理系统。我们决定采用“中和沉淀+高效吸附过滤”相结合的综合处理工艺，确保废水经处理后达标排放。
7.2工艺流程（见下页）
４
沧州科达环保工程有限公司 [ 0317-7880608 FAX:[phone]
生产废水

综合调节池

滤 液
提升泵

污泥干化池
中和沉淀器

加药

污泥外运
高效吸附过滤器

清水池

达标排放

图1 工艺流程简图
青县金兴电子配件有限公司废水治理工程设计方案
7.3工艺流程介绍
废水经收集后用管道输送至综合调节池内暂存，废水在此进行水质、水量调节均衡；然后废水由提升泵提升至中和沉淀器内，加入水处理药剂，去除废水中的悬浮物、磷酸盐、酸碱类物质及大部分COD，上清液进入高效吸附过滤器；内装填活性炭填料，利用活性炭具有的表面积和发达的孔隙吸附废水部分COD,出水自流入过滤器；滤除极少量悬浮物后排入清水池达标排放。
中和沉淀器产生的污泥排入污泥干化池，脱水后的污泥集中收集后按环保要求进行处置。
7.4主要处理单元的简要说明
7.4.1综合调节池：
地下砖混结构，玻璃钢防腐处理，有效容积20m3，调节水量，均衡水质。
7.4.2中和沉淀器：
碳钢结构防腐处理，处理能力1m3/h。
7.4.3高效吸附过滤器:
碳钢结构防腐处理，处理能力1m3/h,内置活性炭填料。
7.4.4清水池：
地下砖混结构，防渗处理，池子有效容积10m3。存留处理后的清水。
7.4.5 加药系统
加药包括混凝剂投加、污泥脱水絮凝剂投加和调节PH的酸碱投加，可确保处理的稳定性。
7.4.6操作处理工房
1座，彩钢结构，建筑面积40m2。
8、处理设施主要土建工程、设备及估价
8.1主要土建工程及估价
表2 土建工程费用表
序号
名 称
规 格
结 构
备 注
1
综合调节池
30m3
砖混、玻璃钢防腐
地下池
2
清水池
10m3
砖混、防渗处理
地下池
3
污泥干化池
10m3
砖混、防渗处理
地上池
4
操作处理工房
20m3
彩钢结构
含基础
土建工程不报价由厂方自行建造，我方负责提供土建施工图纸。
8.2主要设备、材料及估价
表3 设备、材料明细及估价 单位：万元
序号
名 称
规 格 型 号
数 量
单 价
总 价
生产厂家
1
吸水罐
φ400×500
1个
0.08
0.08
PP
2
废水提升泵
Q=2m3/h，H=12m
2台
0.15
0.30
1用1备
4
配加药槽
300L
2个
0.10
0.20

5
加药泵
Q=2m3/h，H=16m
2台
0.10
0.20
不锈钢
6
液体流量计
LFS-5
1支
0.10
0.10
ABS
7
中和沉淀器
1m3/h
1台
2.20
2.20
防腐处理
8
高效吸附过滤器
1m3/h
1台
1.80
1.80
内含填料
9
管材、管件、阀门

1套
1套
0.50

10
配电、照明

0.35

11
设计、调试、安装费

0.80

12
合 计

6.53

说明：
(1)上述报价范围为处理站内部工程，不包含处理站外供水、供电、供暖及废水引入、排出管线。
(2)土建工程费基于正常的地质条件，如遇不良地质，需增加基础处理费。
(3)调试试运行期间的消耗品（菌种污泥、化学药品等）需甲方提供。
(4)工程环保监测、验收费由当地情况定，费用多少都由甲方支付，也可由我方转付（上述费用未包含此项）。
10、公用工程
10.1电气与控制
10.1.1供电电源
本站负荷等级为三级，电源电压为 220V/380V。三相四线制。
10.1.2用电技术指标
动力装机容量2.2KW， 平均运转功率约1.65KW
功率因数为：0.9
10.1.3计量方式
在电源进线处，设电度表。
10.2占地
工程约占地50m2。
10.3供水
本工程用水点配制药剂及生活用水，用量约2m3/d，需引入自来水。
11、操作管理与人员配置
污水处理工作看似简单，其实不然，它是集水力、化学、物理、生物学等众多学科为一体的综合工程，因此要求操作管理人员有较高的素质；好的工艺、好的设备，还要有严格的管理，精心的操作，才能达到良好的处理效果。待工程调试时，将制定详细的操作规程，并对上岗人员进行培训。
11.1设计运行
本工程设计每天10小时连续运行。
11.2人员配置
需操作工人1名。维修人员由工厂统一配置
12、运行费用估算
12.1电费f1：平均运行容量为1.65KW，处理水量为1m3/h。，电费单价按0.80元/kw·h计。
f1=1.65×0.8÷1=1.32元/m3废水
12.2药剂费f2：
f2=1.20元/m3废水
直接处理费用合计f为：
f=f1+f2 =2.52元/m3废水
13、消防、安全、卫生与劳动保护
13.1消防
废水处理工房的室内消防可配备手提式灭火器，室外消防由工厂根据现状统一考虑。
13.2安全
在废水处理站设计时，根据各构筑物的使用性质，设置必要的防护栏、防滑梯、盖板等安全措施。
在酸碱配置、投加中，工厂应配备适当的劳动保护用品，以保证操作人员的安全。
13.3卫生和劳动保护
废水治理设施设计中，充分考虑操作人员的安全及健康，确保工艺界区内有害物质和噪声达到国家标准，并考虑装置内的转动设备、电气设备等的安全防护设施和必要的劳动保护设备。
14、环境效益分析
（1）符合国家政策，给企业提供了良好的发展空间。
（2）废水经处理之后，给厂区周边营造一个良好的生态环境。
（3）固体废物得到有效利用，改变了过去乱抛弃、堆放的现象，既节省了资源，又美化了环境。
15、项目进度计划
15.1设计周期：5天
15.2土建及设备采购：20天
15.3设备安装：10天
15.4工艺调试：10天
合计总周期为：45天
16、工艺流程、平面布置简图
17、服务承诺
☆ 负责施工阶段的技术指导及技术咨询、技术交底等。
☆ 在设备安装调试期间及以后，中标人与招标方共同对本工程进行验收。
☆ 设备保修期一年内免费包修，保修期外以成本价提供服务；另终生提供技术支持。
☆ 我公司建立了完善的售后服务管理体系，客户所有资料在我们的售后服务数据库中永久保存，可以为客户提供更为便捷的服务。
☆ 建立客户巡检制度，我们专业工程师每年进行上门巡检设备，及时发现问题，征求客户意见。
☆ 废水工程进水口1米内，出水口1米内为我方负责，其他由厂方负责。
18、营业执照及相关资质证书
