E5071C作业指导书文档.ppt

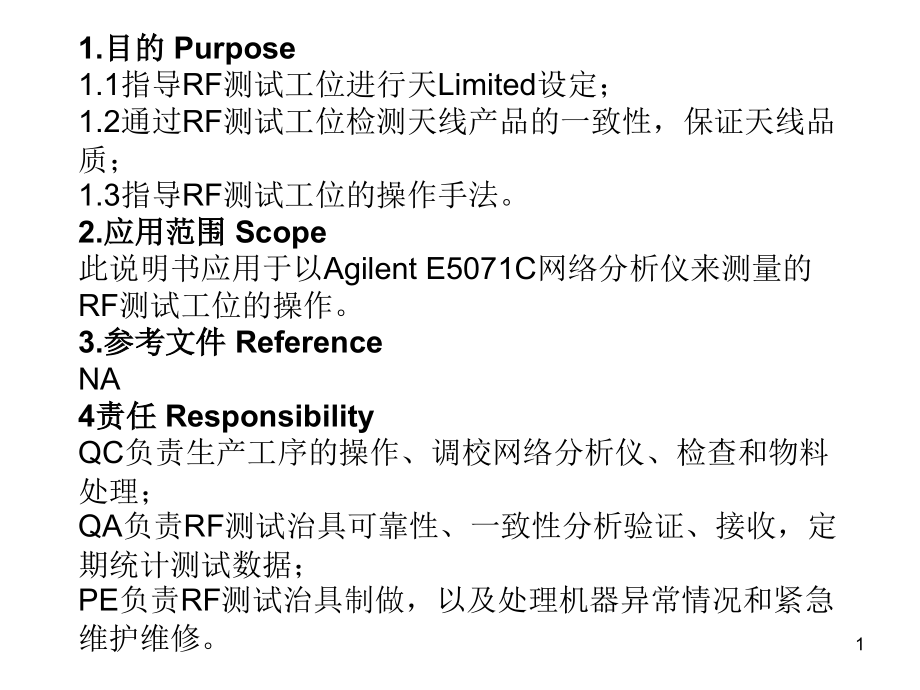

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1.目的 Purpose,1.1指导RF测试工位进行天Limited设定；1.2通过RF测试工位检测天线产品的一致性，保证天线品质；1.3指导RF测试工位的操作手法。,2.应用范围 Scope,此说明书应用于以Agilent E5071C网络分析仪来测量的RF测试工位的操作。,3.参考文件 Reference,NA,4责任 Responsibility,QC负责生产工序的操作、调校网络分析仪、检查和物料处理；QA负责RF测试治具可靠性、一致性分析验证、接收，定期统计测试数据；PE负责RF测试治具制做，以及处理机器异常情况和紧急维护维修。,1,5.网络分析仪Agilent E5071C介绍,图1,2,6.操作步骤,6.1按下（如图1中所示键1）开机，系统开始启动；,6.2设定标准天线被测谐振点；,6.2.1被测点limited设定标准；,6.2.1.1每个被测点设定三对limited点（谐振点上设定一对，3dB驻波点上各设一对），如下图2,图2,3,6.2.1.2当天线频段1GHz，在其中心频点300MHz范内选取一个谐振点，做为被测频点；6.2.1.3当天线频段1GHz，在其中心频点400MHz范内选取一个谐振点，做为被测频点；6.2.1.4被选取的谐振点，驻波比要求小于2.5dB3dB带宽要求大于40MHZ，小于120MHz；6.2.1.5每对limited的上下Offset值为0.5dB（VSWRMarker21.5dB时，下限limited直接设在1dB）；6.2.1.6Marker1、Marker3驻波比偏差要求在3dB0.2dB之内。,6.2.2选取标准样被测点,6.2.2.1按 PRESET 键再按Enter仪器进入预设状态,6.2.2.2确认治具Cable线与网络分析仪良好连接。,6.2.2.3把标准天线装入RF测试治具（如图3示），压下手啤机摇杆（如图4示）,4,图3,图4,6.2.2.4按 FORMAT,再点击 SWR，,6.2.2.5根据6.2.1.2或6.2.1.3中要求，按Marker选取合适的谐振点，并记下相应,频点数值f1（或f2）,6.2.2.6如果没有合适的谐振点，需要重新调整治具匹配，再返回6.2.2.1操作，,直到完全找合适的点。,6.2.3被测点置于中心、测试带宽等设定,6.2.3.1再按 FORMAT,点击 SWR；,6.2.3.2再按SCALE点击 SCALELDIV，输入0.5，再按 Enter 键；,6.2.3.3按 center 输入f1频率数值，再按 Enter ，再按 span 输入300MHZ，再,按Enter；,6.2.3.4按 marker Search 点击 min，找到此频段的最低点；,5,6.2.3.5读取Min Marker点的驻波比值，记录下最小点频率值，更新为f1值；,6.2.3.6判断是否符合6.2.1.4的要求,否则调整治具匹配,返回6.2.2.1重新设定，重新执行6.2.2.36.2.3.5步 骤，最小点刚好处在中心频点。(允许偏差5MHz)；,6.2.4设定Marker1、Marker2、Marker3,6.2.4.1按 Marker,再点击 Marker2，输入更新的f1数值，再按 Enter 键；,6.2.4.2按Marker1，在旋转数字旋钮把Marker1 旋转到3dB驻波点上，记录此频率值（取整数单位为MHz），在输入记录的频率值，再按 Enter 键；,6.2.4.3按 Marker3，在旋转数字旋钮把 Marker3 旋转到3dB驻波点上，记录此频率值（取整数单位为MHz），在输入记录的频率值，再按 Enter 键；,6.2.4.4Marker1和Marker2、Marker3的三个谐振点都设置完成。,6.2.5分别设定Marker1、Marker2、Marker3的limited限定值,6.2.5.1最大limited限定值设定,6,a.按 Analysis点击 Limit Test,进入 limit Test 设置菜单，再点击 Limit Line打开上下限限制；,b.点击 Edit Limit Line,再点击Type下面的方块选择Max按 Enter 自动进入Begin Stimulus/End Stimulus下面输入 Marker1 频率值,再按 Enter,根据6.2.1.5中的要求在Begin Response/End Response下面输入数值，如此完成下限 LIMIT 值的设定；,c.同理执行6.2.4.1&6.2.4.2频骤,完成Marker2、Marker3的limited限定值设定。,6.2.5.2打开Limit Test开关按,按 Analysis点击 Limit Test,点击 limit Test (ON/off)，PASS/fail 开关打开，网络分析仪上会显示“PASS”表示测试OK，“Fail”表示测试NG。,6.2.5.3最终设定好的全图,图5,7,6.2.5.4保存及打开数据操作,按 Analysis点击 Limit Test,进入 limit Test 设置菜单点击 Export to CSV File(保存文件)或点击 Import from CSV File(提取文件)。,7.产品的测量,7.1调出文件,检测治具Cable线与网络分析仪连接良好后，按下开机键(如图1中所示键1)开机，系统开始启动，稍等一会显示屏上会出现如上图4画面，说明仪器启动完成，可以进入操作。,7.2校准标准样,7.2.1把标准天线样放入RF测试治具上（如图4所示），用手压下手啤机摇杆，使标准天线跟治具接触良好后,再按Display点击Display Data选择Data ,只显示此标准天线 SWR ,并记下此 SWR 上的Marker1和Marker2、Marker3的值，再点击Memory显示原保存文件的 SWR上的Marker1 和Marker2、Marker3的值，再将Marker1 跟Marker1、Marker2 跟Marker2、Marker3跟Marker3的进行对比.要求谐振点的偏差要在2MHz之内，驻波比偏差要在0.2dB之内。如Marker1跟Marker1、Marker2跟Marker2、Marker3跟Marker3对比后谐振点在偏差之内，驻波比也在偏差之内就可依据原保存文件中所设置的进行测试。如没在偏差之内就需按以下操作重新修改Marker1和Marker2、Marker3的数值。,7.2.2就需根据6.2.4的步骤重新输入新的Marker1和Marker2、Marker3的数值。,8,7.2.3根据6.2.5.1中a的步骤进入 limited 设定菜单。在旋转光标旋转到将要更改的数值上，按 Analysis点击 Limit Test,点击 Edit Limit Line，输入新 Marker1 频率值，再按 Enter 键，点击 Begin Response/End Response，根据6.2.1.5中的要求输入数值，如此更改上限 LIMIT 值的值。,7.3测试手法、判断标准,先用左手拿成品天线放入RF测试治具上（如图3所示），再用右手压下手啤机摇杆（如图4所示），等上1秒显示频上的 SWR 稳定了，并显示 PASS 判断此天线性能OK，如显示FAIL 判断此天线性能不OK，OK天线放入准备好的托盘里，不OK天线放入不良盒里。,8.注意事项,8.1治具Cable线与网络分析仪良好联接；,8.2测试避免大力撞击治具，人体远离电场隔离板；,8.3要求戴手指套操作，避免裸露皮肤接触天线；,8.4在治具上做焊接时，Cable线与网络分析要断开。,9,
