E9000安装与配置PPT.ppt

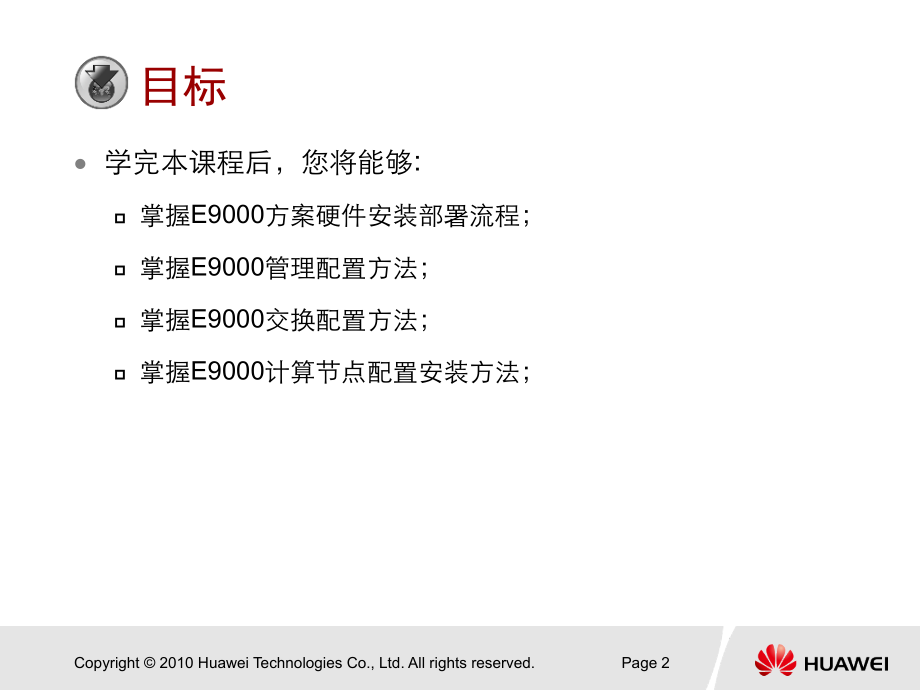

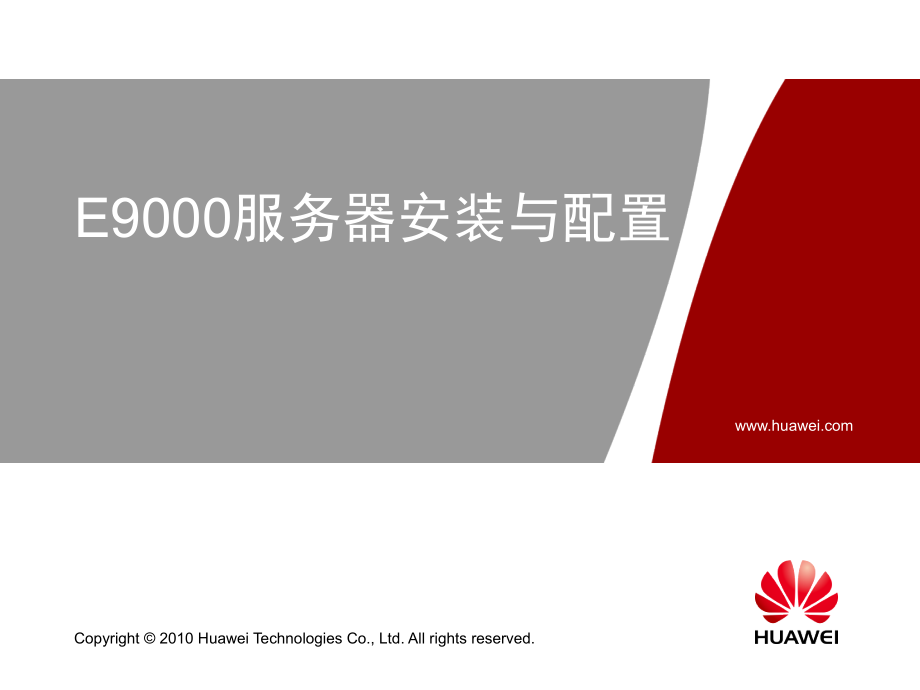

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Copyright 2010 Huawei Technologies Co.,Ltd.All rights reserved.,Page,*,Thank you,修订记录,课程编码,适用产品,产品版本,课程版本,ISSUE,XXXXX,XXXX,XXXX,XXXX,开发,/,优化者,时间,审核人,开发类型（新开发/优化）,XXX,XXXX,XXX,XXXX,本页不打印,E9000,服务器安装与配置,目标,学完本课程后，您将能够,:,掌握,E9000,方案硬件安装部署流程；,掌握,E9000,管理配置方法；,掌握,E9000,交换配置方法；,掌握,E9000,计算节点配置安装方法；,目录,E9000,服务器硬件安装,E9000,管理模块配置,E9000,交换模块管理配置,E9000,计算节点的管理配置,1.1 E9000,机框安装流程,机框外观,OSCA,机箱（含风扇模块、电源模块、管理模块、交换模块）重量约为,100kg,，超出,4,个人的搬运重量限制（,68kg,），所以在安装机箱之前，需要先拆卸风扇模块、电源模块、管理模块、交换模块和直通模块，以方便安装机箱。,1.2,机框部件拆卸流程,拆卸交换模块,拆卸直通模块,拆卸管理模块,拆卸电源模块,拆卸风扇模块,槽位,E1,、,E4,主要安装直通模块,槽位,X2,、,X3,主要安装交换模块,槽位,M1,、,M2,安装管理模块,槽位,PSM,安装电源模块,槽位,FAN,安装风扇模块,1.3,交换模块和直通模块的拆卸,使用十字螺丝刀拆卸交换,/,直通,模块自带的两颗,M3,松不脱螺钉,完全打开交换模块的两个扳手,平行向外侧将交换模块拉出机箱槽位,完全闭合交换模块的两个扳手,将拆卸的交换,/,直通,模块放入防静电包装袋中。,1.4,管理模块的拆卸,使用十字螺丝刀拆卸管理模块自带的一颗,M3,松不脱螺钉,完全打开管理模块的扳手,平行向外侧将管理模块拉出机箱槽位,完全闭合管理模块的扳手,将拆卸的管理模块放入防静电包装袋中。,1.5,电源,/,风扇模块的拆卸,按下电源模块的弹片,沿水平方向将电源模块从机箱中拔出,向外侧拉紧风扇模块的内侧的扳手,平行向外侧将风扇模块拔出机箱槽位,将拆卸的管理,/,电源,模块放入防静电包装袋中。,1.6 E9000,机框的硬件安装步骤,在标准的,42U,的机柜中，最多可以安装,3,个机箱,对应的托盘分别安装在,1U,、,14U,、,27U,的位置处。,机箱搬运时需要四人,风扇与电源模块安装时注意方向,具体安装方式请参考机箱,安装指南,，安装完成后需要按照手册进行安装结果检查,1.7,风扇电源模块的安装,确定风扇的安装方向,（风扇的安装方向，必须与风扇槽位挡风罩上面的标示的方向保持一致）,沿水平方向将风扇模块插入机箱中，直到机箱扣紧风扇模块为止,风扇模块方向标识,安装时需要注意电源模块的安装方向：,机箱后视图的左侧电源模块：有弹片的一侧方向向上。,机箱后视图的右侧电源模块：有弹片的一侧方向向下。,1.8,安装管理模块,MM910,安装位置,平行向内侧将,MM910,插入机箱槽位,闭合,MM910,的扳手,使用十字螺丝刀固定,MM910,自带的一颗,M3,松不脱螺钉,1.9,交换模块的安装,完全打开,CX911,的两个扳手，,将,CX911,平行向内侧推入机箱槽位,用力闭合,CX911,的两个扳手，直至,CX911,完全插稳,使用十字螺丝刀固定,CX911,自带的两颗,M3,松不脱螺钉,1.10,计算节点的安装,按下,计算节点,扳手的弹片。,完全打开,计算节点,的扳手。,沿水平方向将,计算节点,完全插入机箱中。,完全闭合,计算节点,的扳手。,半宽刀片的安装,全宽刀片的安装,注意：安装全宽刀片是需要取出机框中间的隔板,目录,E9000,服务器硬件安装,E9000,管理模块配置,E9000,交换模块管理配置,E9000,计算节点的管理配置,2.1,E9000,管理模块配置,在硬件安装完成后，需要对,E9000,系统进行配置，通常包括,配置管理模块,配置计算节点,配置交换模块,本章介绍管理模块的配置,2.2 MM910,外观及安装位置,MM910,安装在,OSCA,机箱的后面的管理模块槽位上,（,M1/M2,）,机箱中最多可以安装,2,个互为主备的,MM910,提供,1,个,MGMT,接口用于机箱内设备的管理,提供,1,个,STACK,接口用于多框自管理组网级联,提供一个,COM,串口用于管理信息显示及控制,提供一个,RS485,接口用于管理外置,PDU,模块,提供一个,VGA,接口用于连接集中,KVM,显示器,提供两个标准,USB2.0,接口，用于连接光驱、鼠标和键盘。,2.3 MM910,配置流程,配置,流程,说明,检查,MM910,通过查看面板指示灯，确保,MM910,状态正常。,查询,MM910,的版本信息，确保与局点要求一致。,验证,MM910,的主备倒换功能，确保主备,MM910,能够倒换成功。,修改初始密码,在主,MM910,修改默认用户“,root,”,的初始密码，以提升系统运维安全性。,配置基础数据,在主、备,MM910,配置静态,IP,地址。,在主,MM910,配置时区、,NTP,（,Network Time Protocol,）时间同步、浮动,IP,地址和,SNMP,（,Simple Network Management Protocol,）,Trap,上报。,增加用户,在主用,MM910,增加新用户，新增的用户可用于登录,MM910,的操作系统和,WebUI,，进行日常维护操作。,2.4 MM910,配置方式,管理的物理端口：,串口方式,MM910,管理板的管理网口,X2/X3,槽位交换板端口访问管理网口,(,默认管理网口出线方式）,管理界面：,命令行,web,页面,IP,地址初始设置：,使用串口登录方式配置初始,IP,设置自动获取,IP,地址（,如果配置了,DHCP,服务器）,通过机箱液晶屏配置,命令行界面,Web,页面,2.5 MM910,配置命令格式,查询命令,smmget,格式：,smmget,-,h,-,l,location,-,t,target,-,d,dataitem,设置命令,smmset,格式：,smmset,-,h,-,l,location,-,t,target,-,d,dataitem,-,v,value,location,取值,说明,system,表示对,E9000,整机执行命令。,shelf,表示对机箱执行命令。,smm,表示对当前连接的,MM910,执行命令。,blade,N,表示对,N,号槽位的计算节点或者交换模块执行命令。,N,为整型，取值范围为：,计算节点：,1,16,交换模块：,1,4,swi,N,表示对,N,号槽位的交换模块执行命令。,N,为整型，取值范围为,1,4,。,fantray,表示对风扇模块执行命令。,pem,表示对电源模块执行命令。,-,h,：用于获取命令的帮助信息。如果使用此参数，则后面不能跟其他参数。,-,l,location,：命令生效的目标部件。省略此参数，表示目标部件为当前连接的,MM910,。不同的,location,代表不同的部件，详细说明如,表,所示。,-,t,target,：待查询或设置部件上的特定组件。主要包括传感器、指示灯、网口等。,-,d,dataitem,：查询或设置部件、部件上组件的特定属性。,-,v,value,：设置操作的目标值。,2.6,检查和倒换的基本命令,查询,MM910,版本信息,：,smmget-l smm-d version,屏幕回显,如右图,：,在主用单板,CLI,界面，执行主备倒换：,smmset-d failover-v 1,屏幕回显如右图：,SMM Version Information:Uboot Version:(U54)0003 CPLD Version:(U1082)103 120809 PCB Version:SMMA REV 0 FPGA Version:(U1049)003 120803,Software Version:(U54)OSCA V100R001C01,IPMI Module Built:Aug 27 2012 14:08:58,This operation will make SMM switch over to standby.Continue?Y/N:,确认当前连接的,MM910,已经切换为备用状态：,smmget-d redundancy,屏幕回显如右图，表示当前连接的,MM910,已经切换为备用状态。,输入“,Y”,，然后按“,Enter”,。,屏幕回显如,右图,，表示主板倒换成功。,Success,The Redundancy States of SMMs:SMM1:Present(standby)*SMM2:Present(active),2.7,默认密码和修改密码,帐户和默认密码,用户名：,root,密码：,Huawei12#$,smmset-d userpasswd-v root,用户密码复杂度要求：,密码的长度至少,8,位字符，且必须包含如下至少两种字符的组合,:,至少一个小写字母,至少一个大写字母,至少一个数字,至少一个特殊字符：,!#$%:,/?,和空格。,2.8配置基础数据,标,名称,说明,取值样例,备,MM910,的静态,IP,地址、子网掩码和网关,该,MM910,的固定,IP,地址，对应通过,ifconfig,查询到的“,eth0,”,IP,地址，,PC,机可以通过该静态,IP,地址登录,MM910,的,CLI,和,WebUI,。,IP,地址：,10.85.4.75,子网掩码：,255.255.255.0,网关：,10.85.4.1,主,MM910,的静态,IP,地址、子网掩码和网关,IP,地址：,10.85.4.76,子网掩码：,255.255.255.0,网关：,10.85.4.1,MM910,的浮动,IP,地址、子网掩码和网关,MM910,对外通信时使用的,IP,地址，固定指向主用,MM910,，对应通过,ifconfig,查询到的“,eth0:0,”,IP,地址。当,MM910,发生主、备倒换，也可以通过浮动,IP,地址登录倒换后的主用,MM910,。,IP,地址：,10.85.4.77,子网掩码：,255.255.255.0,网关：,10.85.4.1,NTP,服务器,IP,地址,系统时钟源服务器的,IP,地址。,10.85.4.254,MM910,发送给上层网管的,SNMP Trap,消息版本,需要与上层网管支持的,SNMP Trap,版本保持一致，,MM910,支持发送给上层网管的,SNMP Trap,消息版本如下,：,v1/v2c/v3,v2c,接收,SNMP Trap,消息的目标主机的,IP,地址,上层网管服务器的,IP,地址。,192.168.100.115,SNMP Trap,接收端口号,与上层网管协商的端口号，上层网管通过该端口号接收,MM910,上报的,SNMP,事件信息,。,默认情况下，,MM910,上报,SNMP,事件的端口号是,162,。用户可以自行设置,1024,以上的任意端口号。但必须确认，通过该命令设置的端口号和接收事件信息端的实际端口号保持一致。,1024,2.9 配置基础数据,命令,配置静态,IP,地址,：,smmset-t front-d staticip-v,静态,IP,地址 子网掩码 网关,查询静态,IP,地址,：,smmget-t front-d staticip,向,NTP,服务同步时间：,ntpdate,NTP,服务器,IP,地址,设置浮动,IP,地址（只在主用上有效）,smmset-t front-d floatip-v,浮动,IP,地址 子网掩码 网关,使能,SNMP Trap,功能。,smmset-d snmptrapenable-v enable,配置,SNMP Trap,的版本。,smmset-d snmptrapversion-v,SNMP,版本号,配置接收,SNMP Trap,消息的目标主机的,IP,地址。,smmset-d snmptrapaddress,N,-v,ipaddress,配置,SNMP Trap,接收端口号,smmset-d snmptrapport-v,portnumber,2.10,增加用户,MM910,的用户按角色划分如下：,管理员：具备所有查询和设置操作的权限。,操作员：具备查询和设置操作的权限，但不能执行升级、管理用户、开,/,关密码复杂度检查操作。,普通用户：具有查询权限，并能修改自身密码。,增加用户,smmset-d useradd-v,username,修改用户权限,smmset-d userpropertychg-v,username privilege,privilege,权限属性值，取值说明如下：,“,0,”表示管理员,“,1,”表示操作员,“,2,”表示普通用户,目录,E9000,服务器硬件安装,E9000,管理模块配置,E9000,交换模块管理配置,E9000,计算节点的管理配置,3.1 CX910,交换模块配置过程,配置流程,说明,检查,CX910,通过查看面板指示灯，确保,CX910,状态正常。,查询交换模块的版本信息，确保与局点要求一致。,确认,CX910,端口与机框中计算节点、存储节点和管理模块端口之间的对应关系。,修改初始密码,在初次登录,CX910,后，修改默认用户的初始密码，以提升系统运维安全性。,配置数据,配置,CX910,的管理网口,IP,地址。,配置,CX910,常用的特性数据，包括,VLAN,（,Virtual Local Area Network,）、以太网属性、链路聚合、,SNMP,（,Simple Network Management Protocol,）和,MSTP,（,Multiple Spanning Tree Protocol,）的配置。,CX910,安装在,E1/X2/X3/E4,交换模块槽位上,3.2,登陆,CX910,登陆,CX910,单板可以使用,1,串口登陆（,Speed,：,115200,）,面板提供两个串口,sys,串口可以连接,Base/Fabric,平面,BMC,串口可以登陆到,CX910,的,BMC,模块,通过,BMC,模块可以控制,sys,串口在,Base,平面和,Fabric,平面切换,2,网口登陆：,通过,MM910,配置,Cx910 Base/Fabric,平面,IP,地址,通过,Base,平面端口连接到,Base/Fabric,平面,BMC,串口,sys,串口,Base,平面电口,3.3,检查系统版本,登陆到,Base/Fabric,命令行执行：,display version,显示如下信息：,BoardName :IT11XCUA CPLD Version :003 PCB Version :VER.A Bootrom Version :009 Creation Time :Sep 17 2012,09:53:25Backup Bootrom Version :009 Creation Time :Sep 17 2012,09:53:25 Switch Version :1.1.0.0.19 Creation Time :Oct 17 2012,17:10:28 Backup Switch Version :1.1.0.0.19 FC BoardName :UNKNOWN FC PCB Version :UNKNOWN,display version,显示如下信息：,BoardName :IT11XCUA,CPLD Version :003 PCB Version :VER.A Bootrom Version :009 Creation Time :Oct 16 2012,12:48:10 Backup Bootrom Version :009 Creation Time :Oct 16 2012,12:48:10 Switch Version :1.1.0.0.19 Creation Time :Oct 17 2012,17:10:28 Backup Switch Version :1.1.0.0.19,3.4,查看,Base/Fabric,平面端口对应关系,display port-connection-relationships,命令执行成功，显示如下信息：,BASE PLANE 24 PORTS GigabitEthernet 0/0/1 :RJ45-1,GigabitEthernet 0/0/2 :RJ45-2GigabitEthernet 0/0/3 :RJ45-3GigabitEthernet 0/0/4 :RJ45-4GigabitEthernet 0/0/5 :SPU01GigabitEthernet 0/0/6 :SPU02,GigabitEthernet 0/0/7 :SPU03,GigabitEthernet 0/0/8 :SPU04 GigabitEthernet 0/0/9 :SPU05,GigabitEthernet 0/0/10 :SPU06GigabitEthernet 0/0/11 :SPU07GigabitEthernet 0/0/12 :SPU08GigabitEthernet 0/0/13 :SPU09,GigabitEthernet 0/0/14 :SPU10,GigabitEthernet 0/0/15 :SPU11GigabitEthernet 0/0/16 :SPU12GigabitEthernet 0/0/17 :SPU13GigabitEthernet 0/0/18 :SPU14GigabitEthernet 0/0/19 :SPU15GigabitEthernet 0/0/20 :SPU16GigabitEthernet 0/0/21 :SMM01GigabitEthernet 0/0/22 :SMM02GigabitEthernet 0/0/23 :Base CPU CrossXGigabitEthernet 0/0/1 :Base Interconnection,项目,描述,RJ45-1,RJ45-4,与交换模块面板对应编号,1,4,的接口。,SPU01,SPU16,与机箱前槽,1,16,号槽位相连的接口。,SMM01,SMM02,与管理模块相连的接口编号。,Base CPU Cross,与,Base CPU,连接的接口。,Base Interconnection,与另一槽位交换模块的,Base,交换平面相连的接口。,display port-connection-relationships,显示如下信息：,FABRIC PLANE 58 PORTS,XGigabitEthernet 0/0/1 :SFI-1 XGigabitEthernet 0/0/2 :SFI-2,。（为方便阅读，这里省去,SFI-3,到,SFI-14,）,XGigabitEthernet 0/0/15 :SFI-15 XGigabitEthernet 0/0/16 :SFI-16 XGigabitEthernet 0/0/17 :SPU01 XGigabitEthernet 0/0/18 :SPU01 XGigabitEthernet 0/0/19 :SPU01 XGigabitEthernet 0/0/20 :SPU02 XGigabitEthernet 0/0/21 :SPU02 XGigabitEthernet 0/0/22 :SPU02,。（为方便阅读，这里省去,SPU03,到,SPU07,）,XGigabitEthernet 0/0/38 :SPU08 XGigabitEthernet 0/0/39 :SPU08 XGigabitEthernet 0/0/40 :SPU08 XGigabitEthernet 0/0/41 :SPU09 XGigabitEthernet 0/0/42 :SPU09 XGigabitEthernet 0/0/43 :SPU10 XGigabitEthernet 0/0/44 :SPU10,。（为方便阅读，这里省去,SPU11,到,SPU14,）,XGigabitEthernet 0/0/53 :SPU15 XGigabitEthernet 0/0/54 :SPU15 XGigabitEthernet 0/0/55 :SPU16 XGigabitEthernet 0/0/56 :SPU16 XGigabitEthernet 0/0/57 :Fabric Interconnection XGigabitEthernet 0/0/58 :Fabric Interconnection,项目,描述,SFI-1,SFI-16,与交换模块面板的,1,16,号槽位相连的接口。,SPU01,SPU16,与机箱前槽,1,16,号槽位相连的接口。,Fabric Interconnection,与另一槽位交换模块的,Fabric,交换平面相连的接口。,3.5,修改初始用户名密码,进入系统视图,system-view,显示如下信息：,Enter system view,return user view with Ctrl+Z.,进入修改用户密码界面。,Baseset login password,显示如下信息：,Please login first.,Old UserName:root,Old Password:,输入旧的用户密码。,命令执行成功后，显示如下信息：,Login success,Please input new user name and,password,New UserName:,New Password:,Fabric,与,base,平面修改方式一致,Fabric,只有一个用户，不能新增用户,用户密码需要满足密码复杂度要求,3.6,配置管理网口,IP,地址,IP,地址可以通过串口和,MX910,两种方式配置,通过,MX910,配置：,设置命令：,smmset-l swi1-4:fru1-3-d swipcontrol-v set eth1,IP,地址,子网掩码,查询命令：,smmset-l swi1-4:fru1-3-d swipcontrol-v get eth1,swi1-4,：,1,4,分别代表,E1/X1/X2/E2,四个槽位。,fru1-3,：,1,代表,base,平面，,2,代表,fabric,平面，,3,无意义。,串口方式,：,登录,Base,平面。,进入操作系统视图。,进入管理网口视图。,配置管理网口的,IP,地址。,ip address,IP,地址 子网掩码,例如：配置,IP,地址为“,192.168.101.120,”,子网掩码为“,255.255.255.0,”。,查询管理网口,IP,地址。,Base-MEth0/0/1,display this,system-view,Enter system view,return user view with Ctrl+Z.,Base,interface MEth 0/0/1,Base-MEth0/0/1,ip address 192.168.101.120 255.255.255.0,#,interface MEth0/0/1,ip address 192.168.101.120 255.255.255.0,#,3.7,备份配置数据,保存配置文件到,MM910,在用户视图执行以下命令，保存配置文件到,MM910,在用户视图执行以下命令，确认文件系统中存在配置文件,vrpcfg.cfg,。,查询配置文件的详细信息。,display saved-configuration,Fabric,平面配置与,Base,平面命令相同,save,显示如下信息：,The current configuration will be written to the device.,Are you sure to continue?Y/NY,Aug 27 2012 18:04:16 Fabric%01CFM/4/SAVE(l)0:The user chose Y when deciding whether to save the configuration to the,device.,Now saving the current configuration to the slot 33.,Info:Save the configuration successfully.,保存成功后，显示如下信息：,begin upload configuration.,upload success.,dir,显示如下信息：,Directory of flash:/,Idx Attr Size(Byte)Date Time(LMT)FileName,0 -rw-2,924 Aug 27 2012 16:08:12 private-data.txt,1 -rw-9,673 Apr 01 2000 23:55:34 vrpcfgbak.cfg,2 -rw-12,189 Aug 27 2012 18:04:19 vrpcfg.cfg,32,385 KB total(32,358 KB free),登陆,CX310,单板可以使用,1,串口登陆,面板提供两个串口,sys,串口可以连接,Fabric,平面,BMC,串口可以登陆到,CX310,的,BMC,模块,2,网口登陆：,通过,MM910,配置,Fabric,平面,IP,地址,通过上行,10GE,端口登录,CX310,基本配置过程与,CX910,相似，具体配置命令请参考对应的命令手册,3.8 CX310,交换模块管理端口,BMC,串口,sys,串口,上行,10GE,光口,3.9 CX110 GE,交换模块管理端口,4*10GE,12*GE,BMC,串口,sys,串口,登陆,CX110,单板可以使用,1,串口登陆,面板提供两个串口,sys,串口可以连接,Fabric,平面,BMC,串口可以登陆到,CX110,的,BMC,模块,2,网口登陆：,通过,MM910,配置,Fabric,平面,IP,地址,通过上行,GE/10GE,端口登录,CX310,基本配置过程与,CX910,相似，具体配置命令请参考对应的命令手册,3.10FCoE Gateway Module,的配置方式,FCoE Gateway Module,扣接在交换模块上，扩展系统出,FC,通道功能,扣接在,CX910,上构成,CX911,扣接在,CX310,上构成,CX311,登录,FCoE GateWay,模块的方式：,通过,SOL,登录访问,FCoE,串口,(,登录方法请参加下一页）,通过模块网口登录：,登录前可通过,MM910,的命令行对,FCoE Gateway Module IP,地址配置。,smmset-l swi,N,:fru,M,-d swipcontrol-v,ipaddress,maskaddress,使用,SSH client,工具连接,Gateway,模块,IP,地址,参数,参数说明,取值,N,表示单板所在的槽位号。,N,的取值范围为,1,4,，对应交换模块槽位,M,表示,FRU ID,。,1,：,base 2,：,fabric 3,：,fcoe,扣,卡,ipddress,表示设置管理网口的,IP,地址。,-,maskaddress,表示设置管理网口的子网掩码。,-,FCoE Gateway,3.11,通过,SOL,登录,FCoE Gateway,模块,*,=*,*Welcome to SMM SOL Server *,*Please log in with SMM account and password.*,*,=*,user name:root,PassWord:*,Log in Success!,rootSMM:/#telnet 0 1101,Trying 0.0.0.0.,Connected to 0.,Escape character is.,*,=,please input the SOL Blade1Blade16(1 16),SWI#(33-36)and COM#(n),press Ctrl+R to return,*,=,Blade1Blade16(1 16),Swi(33-36),Please input your choice:35,1 BMCcom,2 fabriccom,3 basecom,4 FCcom,COM#(1 4):4,FCoE_GW:admin show about,*,*,*Command Line Interface SHell (CLISH)*,*,*,SystemDescription Huawei FCoE-FC Gateway module,HostName ,Eth1IPv4NetworkAddr 192.168.1.41,Eth1IPv6NetworkAddr fe80:2c0:ddff:fe24:2180,MAC1Address 00:c0:dd:24:21:80,WorldWideName 10:00:00:c0:dd:24:21:7f,SerialNumber 2198080446DQCB46F041,SymbolicName FCoE_GW,ActiveSWVersion V9.8.0.4.0,ActiveTimestamp Thu Dec 20 17:46:48 2012,POSTStatus Passed,SwitchMode Full Fabric,登录,SMM,板后输入命令：,“telnet 0 1101”,输入,SMM,板登录,”,用户名,”,和,”,密码,”,选择登录的交换模块的槽位号（,33-36,对应,E1/X2/X3/E4),选择登录交换模块的串口,4,对应,FCoE,GateWay,模块串口,输入,FCoE GateWay,模块的用户名和密码后进入,FCoE GateWay,模块的命令行,1,2,3,4,5,目录,E9000,服务器硬件安装,E9000,管理模块配置,E9000,交换模块管理配置,E9000,计算节点的管理配置,4.1,计算节点的配置,计算节点安装在,E9000,机框的前插,1-16,槽位,对计算节点的配置安装主要包括以下几个方面：,检查计算节点,配置,RAID,配置,BIOS,配置,BMC,安装操作系统,4.2,计算节点的检查,计算节点可以通过两种方式进行带外管理,本地,BMC,MM910,模块,BMC,和,MM910,模块都提供,web,页面和命令行形式来对设备进行操作,MM910,上命令行检查计算节点的版本信息：,smmget-l blade2-d version /,检查,2,槽位单板信息,Blade2 version information:IPMC CPU:SPEAr310 IPMI Version:2.0 FPGA Version:(U4008)012 CPLD Version:(U38)008 BIOS Version:(U41)V010 Active iMana Version:(U4005)3.07 Active iMana Built:15:47:39 Oct 16 2012 Backup iMana Version:3.07 Driver Version:1.00 Driver Built:15:47:48 Oct 16 2012 Uboot Version:U-Boot 1.3.1(Jun 14 2012-17:45:15)GRUA BoardID:0 x0130 GRUA PCB:.A RAID CARD BoardID:0 x0021 RAID CARD PCB:.A IPMB Address:0 x90,命令行,Web,页面,RAID,的配置可以通过三种方式进行,通过,BMC,的远程,KVM,MM910,模块的远程,KVM,本地,KVM,4.3,RAID,卡和,BIOS,配置方式,VGA,接口,USB,接口,串口,高密接口,USB,接口,本地,KVM,的高密头,本地,BMC,的远程,KVM,页面,MM910,模块的远程,KVM,页面,4.4 RAID,配置,进入,RAID,的配置界面，在操作系统启动前配置系统盘为,RAID0,或者,RAID1,基本步骤：,复位计算节点,远程,KVM,或者本地,KVM,提示如下信息时按,CTRL H,“,Press for WebBIOS or press for Preboot CLI,”,根据配置向导完成相关虚拟磁盘配置,初始化虚拟磁盘,基本步骤,:,复位计算节点,启动过程中重复输入,Delete,（远程,KVM,或者本地,KVM,操作）,输入密码和用户名进入,BIOS,配置界面,配置服务器启动方式：例如硬盘,/,网络,/,光驱启动,配置,BIOS,密码,4.5 BIOS,配置,4.6 BMC,配置,计算节点可以使用本板的,BMC,直出方式进行管理,可通过网口或者计算节点串口登录,BMC,上,通过网口登录,BMC,前需要对其管理,IP,地址配置：,通过,MM910,命令行配置,通过本地,KVM,在,BIOS,配置中进行配置,通过本地串口登录,BMC,后配置管理网口,IP,地址,通过,MM910,命令行配置,输入命令行：,smmset-l blade,N,-t,BMC,-d bmcip-v,ip mask,N,：表示单板槽位号,1,需要通过,MM910,将服务器串口切换到,BMC,设置,16,槽位执行命令：,smmset-l,blade16,-d switchcom-v 4,2,设置管理网口,IP,地址：,ipmcset-t,网口编号,-d ipaddr-v,BMC IP,子网掩码,通过,BMC,串口进行配置,通过本地,KVM,在,BIOS,配置中进行配置,4.6,操作系统的安装方式,计算节点可以通过多种方式安装操作系统：,本地光盘安装,镜像安装,PXE,安装,集中虚拟媒体安装,4.6.1,本地光盘安装,VGA,接口,USB,接口,串口,高密接口,USB,接口,采用本地光盘安装：,使用高密头连接到计算节点对应端口,VAG,接口连接显示器,USB,接口分别连接鼠标、键盘、,USB,光驱,进入,BIOS,配置为光盘启动,可以使用操作系统盘或者,ServiceCD,引导安装,备注：,安装时如果不使用本地,KVM,，也可以通过远程,KVM,方式操作,4.6.2,镜像安装,镜像文件安装方式：,通过,web,页面方式登录本地,BMC,或者,MM910,选择远程,KVM,界面，通过虚拟光驱载入操作系统的镜像文件,*.iso,选择重启计算节点，并在启动过程中选择,HUAWEI DVD-ROM VM 1.1.0,启动,4.6.3 PXE,安装方式,PXE,安装方式：,重启计算节点,根据提示按,Ctrl+s,进入,BIOS,配置界面：选择网卡打开,PXE,选项：,“,Option ROM,”设置为“,Enabled,”,“,Boot Protocol,”设置为“,Preboot Execution Environment(PXE),”。,备注：,PXE,安装服务器侧配置请参考相关资料,4.6.4,集中,KVM/,虚拟媒体安装,计算节点可以通过,MM910,的集中,KVM,进行管理,MM910 VGA,接口连接显示器,USB,连接光驱和鼠标键盘,通过集中,KVM,选择对应的计算节点,选择虚拟媒体连接对应的计算节点,复位计算节点并在,BIOS,中选择从光盘（通过虚拟媒体创建）启动,接显示器,接鼠标键盘,接光驱,集中,KVM,界面,
