中房翡翠郡居住区地下车库种植屋面施工方案.docx

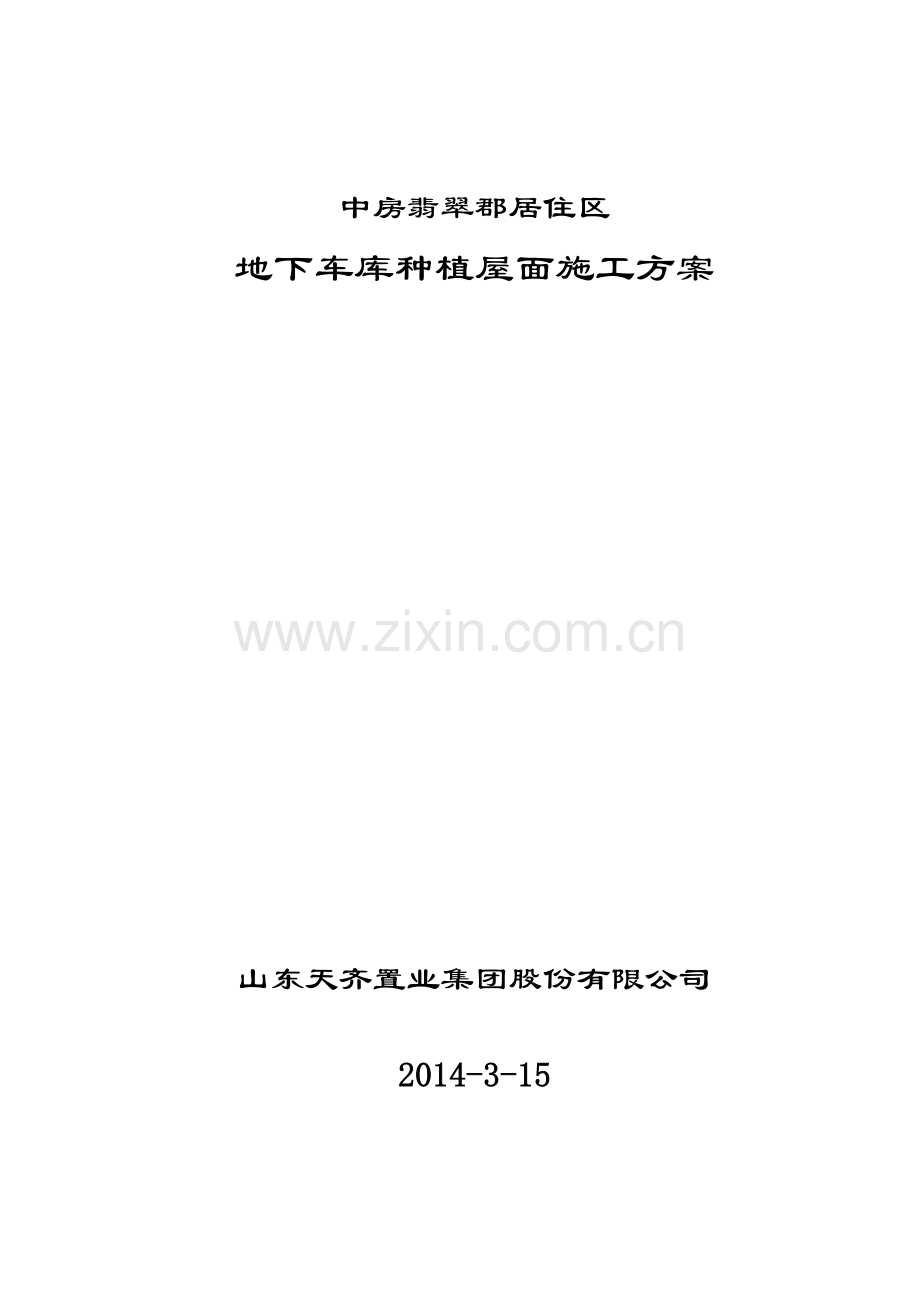

中房翡翠郡居住区
地下车库种植屋面施工方案

山东天齐置业集团股份有限公司

2014-3-15

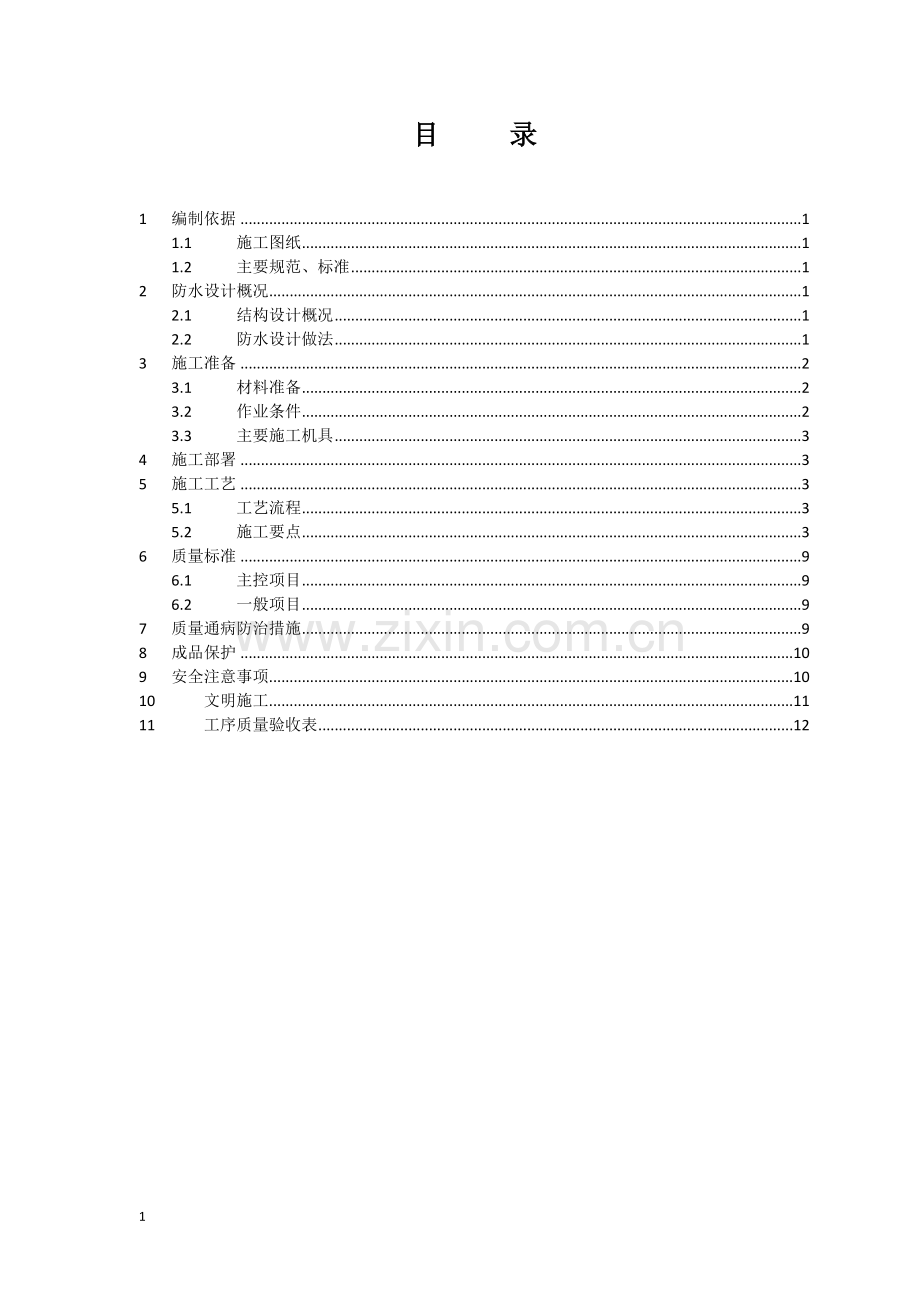

目 录

1 编制依据 1
1.1 施工图纸 1
1.2 主要规范、标准 1
2 防水设计概况 1
2.1 结构设计概况 1
2.2 防水设计做法 1
3 施工准备 2
3.1 材料准备 2
3.2 作业条件 2
3.3 主要施工机具 3
4 施工部署 3
5 施工工艺 3
5.1 工艺流程 3
5.2 施工要点 3
6 质量标准 9
6.1 主控项目 9
6.2 一般项目 9
7 质量通病防治措施 9
8 成品保护 10
9 安全注意事项 10
10 文明施工 11
11 工序质量验收表 12

1
中房翡翠郡居住区地下车库顶板种植屋面防水施工方案
1 编制依据
1.1 施工图纸
序号
名 称
编 号
1
中房翡翠郡居住区地下车库施工图纸

2
翡翠郡种植屋面及“三小间”防水做法
中房张店分公司2013-09-18

1.2 主要规范、标准
类别
名 称
编 号
国标
《建筑工程施工质量验收统一标准》
GB50300-2011
国标
《地下工程防水技术规范》
GB50108-2001
国标
《地下工程防水工程质量验收规范》
GB50208-201

2 防水设计概况
2.1 结构设计概况
翡翠郡居住区住宅项目共有6栋住宅楼，地下部分由二层地下车库和三层住宅储藏室将各栋楼连为一体。地下车库顶板采用钢筋混凝土楼盖（BDF箱体）结构体系，结构找坡（X18轴坡向X33轴），顶板厚度600mm（BDF箱体450mm高，箱体上面防水混凝土厚度150mm），采用C30P6抗渗混凝土，防水等级二级。平面内设置伸缩后浇加强带和沉降后浇带。

2.2 防水设计做法
地下车库防水等级Ⅱ级，两道设防，第一道为抗渗等级为P6的钢筋混凝土刚性自防水，第二道设柔性防水层，采用4+3厚改性聚氨酯胎沥青防水卷材，采用外防外贴法。水平部位的保护层采用40厚C20细石混凝土，垂直部位的保护层采用20厚聚苯乙烯泡沫塑料板。
中房翡翠郡居住区种植屋面防水做法：

3 施工准备
3.1 材料准备
1、主要材料规格及要求：
防水卷材—4+3mm改性聚氨酯胎不低于-20度SBS防水卷材。
聚酯五防布（120g/m2），聚酯五防布（200g/m2）
聚苯板20厚（120g/m3）。
20厚成品塑料排水板。
2、卷材外观要求
外观质量检验:断裂、皱折、孔洞、剥离、边缘不整齐，胎体露白、未浸透，每卷卷材的接头。
3、卷材进场检验
1）现场抽样数量:大于1000卷抽5卷，每500～1000卷抽4卷，100～499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验。
2）物理性能检验:拉力，最大拉力时延伸率，低温柔度，不透水性，其性能检验指标要符合规范要求。
3.2 作业条件
1、基层应洁净、平整、坚实、牢固，阴阳角呈圆弧形。
2、防水层严禁在雨天以及五级风以上的条件下施工。
3、防水层正常施工温度范围为+5~+35℃；热熔法施工温度不宜低于-10℃。
4、卷材防水层所用基层处理剂等配套材料，均应与铺贴的卷材材性相容。
6、卷材防水层所用原材料必须有出厂合格证，复验其主要物理性能必须符合规范规定。
7、施工人员必须持有防水专业上岗证书。
8、地下车库顶板上土方回填前，必须通过甲方、监理、总包、专业防水队伍对地下车库顶板的防水层进行检查验收，地下车库顶板试水必须符合要求，并办好各项隐检签证手续。

3.3 主要施工机具
1、水平运输用的手推车；清理基层用的平铲、扫帚、钢丝刷、高压吹风机等；盛粘结剂的大、小铁桶；弹线用的小线、包粉袋；裁剪卷材用的剪刀；热熔法施工用的专用焊枪、火焰喷枪；皮尺、钢卷尺等。
2、平板式振动器等
3、蛙式打夯机、汽油打夯机、装载机、小铁车等
4 施工部署
1、根据单体栋号工程实际情况，划分两个施工段（4#住宅楼与5#住宅楼之间为第一施工段，5#住宅楼与6#住宅楼之间为第二施工段）。
2、各施工段大面防水卷材由北往南（平行于屋脊）方向铺贴，且由东往西（即由低处往高处铺贴）铺贴至18轴（最高点）甩出接茬。先施工平面，再施工立面。卷材铺贴施工完成后及时进行闭水试验，合格后立即施工防水保护层。
23从底往高（由东往西）铺贴，即从X33轴往X18轴方向铺贴。
5 施工工艺
5.1 工艺流程
施工准备→基层清理→涂刷基层处理剂→细部附加层→第一道SBS防水卷材铺贴→第二道SBS防水卷材铺贴→搭接缝压实和边缘密封→闭水试验→无纺布隔离层→绑扎钢筋网片→浇筑细石混凝土保护层→塑料排水板→聚酯五防布→土方回填

5.2 施工要点

5.2.1 基层处理
1、防水层施工前，先将基层表面的尘土、砂浆等杂物清扫干净。通风道、楼梯间、4#楼、5#楼、6#楼、平面与立面交界处（阴阳角）等部位用1：3水泥砂浆抹成半径不小于60mm圆弧。
2、基层含水率不大于9%时即可开展防水卷材施工（取1平方米卷材，覆盖基层3-4小时，掀起若无明显水迹，证明基面含水率小于9%，符合要求，可以进行防水施工）。

5.2.2 附加层处理
基层冷底子油涂刷后对平面与立面交界处（阴阳角）等部位先做附加层处理。
后浇带处加强3mm厚SBS一道。
3、各栋单体周边挡土墙、楼梯间、通风道与车库顶板的阴角处设φ60的1:2.5水泥砂浆倒角，同时设置500mm宽附加层（每边各250mm）。附加层先按细部形状将卷材剪好，尺寸、形状合适后，再将卷材粘贴在基层上，并压实铺牢。挡土墙阴阳角部位附加层防水卷材裁剪形式见图一、图二。

图一：防水卷材阴角部位折裁图

图二：防水卷材阳角部位折裁图

5.2.3 铺贴卷材
1、车库顶板卷材采用满粘法。
2、在基面上弹出基准线，基准线距离为:卷材宽度减去搭接宽度；
3、按南北方向为卷材铺粘方向，由低处向高铺贴（由东往西铺贴）；并按“先远后近”、“先平后立”的原则铺粘；在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。两幅卷材短边和长边的搭接宽度均不应小于100mm，上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅席，且两层卷材不得相垂直铺贴。
4、铺贴卷材应先铺平面，后铺立面，交接处应交叉搭接。
5、用火焰喷枪喷出的火焰烘烤卷材表面和基层，待卷材表面熔融至光亮黑色，基层得到预热，立即滚铺卷材。边熔融卷材表面，边滚铺卷材，使卷材与基层，卷材与卷材之间紧密粘结。操作要点如下:
1)喷枪加热器喷出的火焰，距卷材面的距离应适中；幅宽内加热应均匀，不得过分加热或烧穿卷材，以卷材表面熔融至光亮黑色为宜。
2)卷材表面热熔后，应立即滚铺卷材，并用压辊滚压卷材，排除卷材下面空气，使卷材粘结牢固、平整，无褶、扭曲等现象。
3)卷材接缝处，用溢出的热熔改性沥青随即刮平封口。溢出的改性沥青宽度以2mm左右并均匀顺直为宜。
6、SBS立面防水卷材端部处理:在墙面标高200mm处设置53*50砼飞檐（采用直径6@300植筋+水平筋直径6mm构造方式、C20混凝土）将收头用金属压条固定（镀锌压条2.0mm厚，螺钉间距不大于300mm），固定螺钉和顶端缝用密封膏封严，应对收头处采用密封胶密封。
5.2.4 保护层施工
1、防水卷材验收合格后，顶板满铺聚酯五纺布，塑料布隔离层与防水卷材同向铺设，长向搭接不小于150mm，短向搭接不小于200mm。
2、防水保护层采用60mm厚C20细石混凝土，随打随抹，中部配单层双向150Ф4构造筋。每隔6x6m设置分格缝。防水保护层施工作业前钢筋网底放好垫块，每隔6X6m放置厚60mm宽20mm厚聚苯板设置分隔缝，混凝土达到强度要求时将聚苯板剔除用防水油膏嵌缝。
3、绑扎钢筋时要特别注意，避免钢筋破坏防水卷材。浇筑混凝土前全面检查是否有破损部位，发现破损立即修补。
3、防水保护层完成后，立面防水应及时粘贴20厚苯板及120砖墙保护层。

5.2.5 塑料排水保护板
1、施工安排
排水板铺设顺序按照施工段划分进行，排水板铺设完成后用土工布覆盖，施工段内未回填土时禁止上人及各种机械设备，该施工段回填土达到设计要求后才能对下一施工段进行回填土作业。
2、施工流程
基层平整→测量画线→空铺排水保护板→收头边缘处理→检查验收
3、技术要点
1）清理基层表面，平整无异物。
2）根据铺设面积进行画线测量，并适当剪裁。
3）车库顶板为种植屋面，排水保护板铺设时凸块朝上。
4）车库顶板满铺排水板，周边探出结构顶板边缘至地下室外墙保温层外皮。
4、排水板接缝
排水板焊接方式搭接。焊接施工时，采用双焊缝自动爬行焊接机焊接。焊缝宽度不小于20mm。
5、注意事项
1）排水板之间铺设按统一方向铺设。
2）排水板之间焊接按排水方向进行，不可逆水向焊接。
3）对于排水板破损处，采用专用密封膏进行密封。
5.2.6 聚酯五防布铺设
排水板上覆盖250g/㎡聚酯五防布过滤层，五防布接缝采用粗线缝合，缝合宽度不小于20mm。
5.2.7 土方回填
1、地下车库顶板防水层验收
地下车库顶板上土方回填前，必须通过甲方、监理、总包、专业防水队伍对地下车库顶板的防水层进行检查验收，地下车库顶板试水必须符合要求，并办好各项隐检签证手续。按照图纸严格控制覆土高度，禁止覆土超出设计标高。
2、分层铺土、机械平整及人工耙平
地下车库顶板上土方回填均采用自卸汽车运送到场地回填土区域附近，集中堆放，回填时采用挖掘机与装载机配合进行车库顶板上土方回填，大面积土方回填，要求边回填土方边采用装载机进行平整。地下车库坡道、风井、主楼周边5m范围内土方回填时，用手推车运送至各个回填部位，采用人工铺摊，并随之耙平。当在主楼周边土方回填时，必须先回填墙根部或管道部位及易碰撞部位的土，采用人工夯实的方法，对墙根部或管道部位及易碰撞部位起到保护作用。
要求填土必须分层铺摊，采用蛙式打夯机每层铺土厚度为200～250mm；人工夯实时不大于200mm，要求铺完土在打夯前，必须用木耙找平。
3、机械压实及人工配合机械夯打密实
1）在靠近建筑物周边采用蛙式打夯机夯实，每步夯击不少于三遍，打夯时应一夯压半夯，夯夯相接，行行相接，纵横交叉；机械打夯完成后，靠墙边及转角处需人工用木夯夯实。
2）土方回填施工要求从场地最低处开始，水平分层整片回填夯实。
3）在土方回填过程中，如遇降雨，要求在降雨前，必须及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水，雨后应晾晒或对填土面的淤泥清除，合格后方可行下道工序。
4）找平与验收：土方回填最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补土，完成土方的回填施工。回填完成后，应立即进行绿化或硬化，保证现场文明施工并防止产生扬尘。
6 质量标准
6.1 主控项目
1、防水卷材的规格、性能必须按设计和有关标准采用，应有合格的出厂证明。
2、卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定。
3、防水层严禁有破损和渗漏现象。
6.2 一般项目
1、基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。
2、底子油涂刷应均匀，不得有漏刷、透底等现象。
3、侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
4、卷材黏结应牢固，无损伤、滑移翘边、起泡、皱折等缺陷，满粘法施工时应无空鼓。
5、卷材搭接宽度的允许偏差为-10 mm。
7 质量通病防治措施
1、空鼓
（1）原因分析:
1）基层潮湿、找平层未干、含水率过大、粘结不牢，形成空鼓。
2）未认真清理沾污的表面，立面铺贴、热作业时操作困难，而导致铺贴不实不严。
（2）防治措施:
1）卷材防水层施工前，应对基层进行含水率测试，符合要求后方可施工。
2）地下水位较高时，应把地下水位降至垫层以下500mm，防止由于毛细水上升造成基层潮湿。
3）铺贴卷材防水层前，处理好基层，使卷材铺贴密实、严密、牢固。
4）铺贴卷材时气温不宜低于5℃。施工过程应确保胶结材料的施工湿度。
2、渗漏
（1）原因分析:
1）转角部位、卷材接缝及收口的部位未铺贴严密、焊好密封，后浇主体结构时，此处卷材被损坏。
2）阴阳角、转角等卷材受力较大部位未按规定增补附加增强层卷材。
3）所选用的卷材韧性较差，转角处操作不便，未确保转角处卷材铺贴严密。
（2）防治措施:
1）阴阳角等处应做成圆弧形，接缝、焊口、收口处施工完毕后要精心操作，认真检查。
2）转角处应先铺附加增强层卷材，并粘贴严密，尽量选用延伸率大、韧性好的卷材。
3）在立面与平面的转角处不应留设卷材搭接缝，卷材搭接缝应留在平面上，距立面不应小于600mm。
3、卷材搭接不良
（1）原因分析:
1）搭接形式以及长、短边的搭接长度不符合规范要求。
2）接头处卷材粘结不密实，有空鼓、张嘴、翘边等现象。
3）接头甩槎部位损坏，甚至无法搭接。
（2）防治措施:
1）应根据铺贴面积及卷材规格，事先丈量弹出基准线，然后按线铺贴；搭接形式应符合规范要求，立面铺贴自下而上，上层卷材应盖过下层卷材不少于150mm。平面铺贴时，卷材长短边搭接长度均应不少于100mm，上下两层卷材不得相互垂直铺贴。
2）接头甩槎应妥加保护，避免受到环境或交叉工序的污染和损坏；接头搭接应仔细施工，满涂胶合剂，并用力压实，最后粘贴封口条，用密封材料封严，宽度不应小于20mm。
8 成品保护
1、卷材防水层铺贴完成后，应及时做好保护层，防止结构施工碰损防水层；外贴防水层施工完成后，应按设计做好防护层；特别是布置顶板C20混凝土内钢筋前，全面检查防水保护层有无破损，发现破损立即修补。绑扎钢筋时注意防止破坏保护层。
2、卷材平面防水层施工时，不得在其上放置材料及作为施工运输车道。
3、侧墙采用20mm厚聚苯板+120砖墙保护层。
9 安全注意事项
1、施工前，必须到项目安全部门办理动火许可证，并配备足够的消防器材，按规定布置在距明火施工地点的10m范围内。
2、卷材及配套辅助材料多属易燃物，进场后应放在通风干燥的仓库；仓库及施工现场均应严禁烟火，且必须备有消防器材。
3、防水工、电工等特殊工必须持证上岗，并佩带防护用品。
4、卷材焊接施工时，汽油喷灯喷嘴严禁对向人、材料、设备等；汽油等辅料应密封放置在安全的区域。
5、防水施工做到工完场清，现场防水材料堆放整齐，有明显标识。
6、当喷灯停止使用时，必须等喷嘴冷却后，施工人员方可离开。
7、5级以上大风天气，禁止施工。
8、 所有作业人员必须持证上岗，每日上班前检查作业环境，排除安全隐患后，方可进行施工。
9、夯填回填土前，必须先检查打夯机械的电线绝缘是否完好，接地线、开关是否符合要求，打夯时，每台打夯机必须两人操作，一人操作夯机一人拖线，拖线者应随时将拖线整理通顺，盘圈送行，距夯机留有3～4m的余量，不要全长拉直，更不能拉得过紧或在夯下通行。操作者必须戴绝缘手套和绝缘胶鞋，操作手柄应采取绝缘措施，防止漏电伤人。两台打夯机在同一作业面夯实时，前后距离不得小于5m，夯打时严禁夯打电线，以防触电，打夯机用后应切断电源，严禁在打夯机运转时清除积土。搬运时必须断电拆线,绑好夯头；打夯机手把上必须按规定装设开关，严禁施工时夯击电源线，严禁背着牵引。打夯工人必须按操作规程操作，所用的电器设备必须三级配电两级保护，使用三相五线制，严禁乱拉乱接。
10、行夯时必须按规定夯机前后间距保持10m以上，不得平行作业, 不得交叉穿插,严禁电源线缠在一起,对拐角及其它施工不便处必须采用人力夯填，不得采用夯机夯填。
10 文明施工
1、合理进行施工现场的平面布置，材料按平面图布置堆放并挂牌标明标示，尽量作到合理调配，随进场随使用。
2、现场堆放的各种材料，按照要求分类码放整齐，并按要求进行标识。
3、对施工中产生的施工垃圾，如包装纸，塑料桶、基层清理的垃圾等，应立即进行回收，送到垃圾站。
4、对废料、旧料做到每日清理回收，现场施工垃圾设专车及时清运。
5、为防止扬尘，运土车辆须做好防尘措施。
6、对扬尘的控制：配备洒水车，对干土等洒水或覆盖，防止扬尘。
7、随时派专人清扫场区施工道路，适量撒水压尘，达到环卫要求。
8、在土方回填及运土过程中，对施工道路上所造成的遗撒，必须及时清扫清理。

11 工序质量验收表
防水工程（基层）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容：
1、基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；
2、基层表面应干燥、平整、洁净、均匀一致；基层阴阳角处应做成圆弧形。
3、卷材防水层铺贴前，所有穿过防水层的管道、预埋件均应施工完毕，并做了防水处理。

自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日
审查意见：

甲方签字： 年 月 日

防水工程（冷底子油）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容：

喷、涂应均匀一致、不露底，待表面干燥后，方可铺贴卷材。

自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日
审查意见：

甲方签字： 年 月 日

防水工程（附加层）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容:
1、阴阳角、转角、预埋管道和突出物周边应用相同的卷材增贴1层，进行附加增强处理，附加层宽度不宜小于500mm（每侧不小于250mm）。
2、卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。卷材的搭接应牢固，搭接长度均不应小于100mm。

自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日
审查意见：

甲方签字： 年 月 日

防水工程（第一层卷材）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容：
1、混凝土平面部位的卷材应采用满粘法。
2、采用热熔法施工高聚物改性沥青卷材时，幅宽内卷材底表面加热应均匀，不得过分加热或烧穿卷材。
3、铺贴时应展平压实，卷材与基面必须粘结紧密。
4、两幅卷材短边和长边的搭接宽度均不应小于100mm。　
5、卷材接缝必须粘贴封严，粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
6、搭接缝部位宜以溢出热熔的改性沥青为度，溢出的改性沥青宽度以2mm左右并均匀顺直为宜。
7、在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。

自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日
审查意见：

甲方签字： 年 月 日

防水工程（第二层卷材）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容：
1、卷材应采用满粘法。
2、采用热熔法施工高聚物改性沥青卷材时，幅宽内卷材底表面加热应均匀，不得过分加热或烧穿卷材。
3、铺贴时应展平压实，卷材与基面和各层卷材间必须粘结紧密。双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅席，且两层卷材不得相垂直铺贴。
4、两幅卷材短边和长边的搭接宽度均不应小于100mm。　
5、卷材接缝必须粘贴封严，粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
6、搭接缝部位宜以溢出热熔的改性沥青为度，溢出的改性沥青宽度以2mm左右并均匀顺直为宜。
7、在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。

自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日

防水工程（保护层）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容：
1、五防布隔离层搭接
五防布隔离层与防水卷材同向铺设，长向搭接不小于150mm，短向搭接不小于200mm。
2、防水保护层
防水保护层采用60mm厚C20细石混凝土，随打随抹，中部配单层双向150Ф4构造筋。每隔6x6m设置分格缝。防水保护层施工作业前钢筋网底放好垫块，每隔6X6m放置厚20mm宽60mm厚聚苯板设置分隔缝，混凝土达到强度要求时将聚苯板剔除用防水油膏嵌缝。

自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日
审查意见：

甲方签字： 年 月 日

防水工程（挡水板）验收单
工程名称：中房翡翠郡居住区地下车库

部位：
验收内容：
1、清理基层表面，平整无异物。
2、根据铺设面积进行画线测量，并适当剪裁。
3、排水保护板铺设时凸块朝上。
4、车库顶板满铺排水板，周边探出结构顶板边缘至地下室外墙保温层外皮。
5、排水板焊接方式搭接，焊接施工时，采用双焊缝自动爬行焊接机焊接。焊缝宽度不小于20mm。排水板之间焊接按排水方向进行，不可逆水向焊接。
6、排水板之间铺设按统一方向铺设。
7、对于排水板破损处，采用专用密封膏进行密封。
8、排水板上覆盖200g/㎡土工布过滤层，土工布接缝采用粗线缝合，缝合宽度不小于20mm。
自检意见：

专业分包签字：______________ 年 月 日
验收意见：

施工单位签字：______________ 年 月 日
验收意见：

工程监理签字： 年 月 日
审查意见：

甲方签字： 年 月 日
