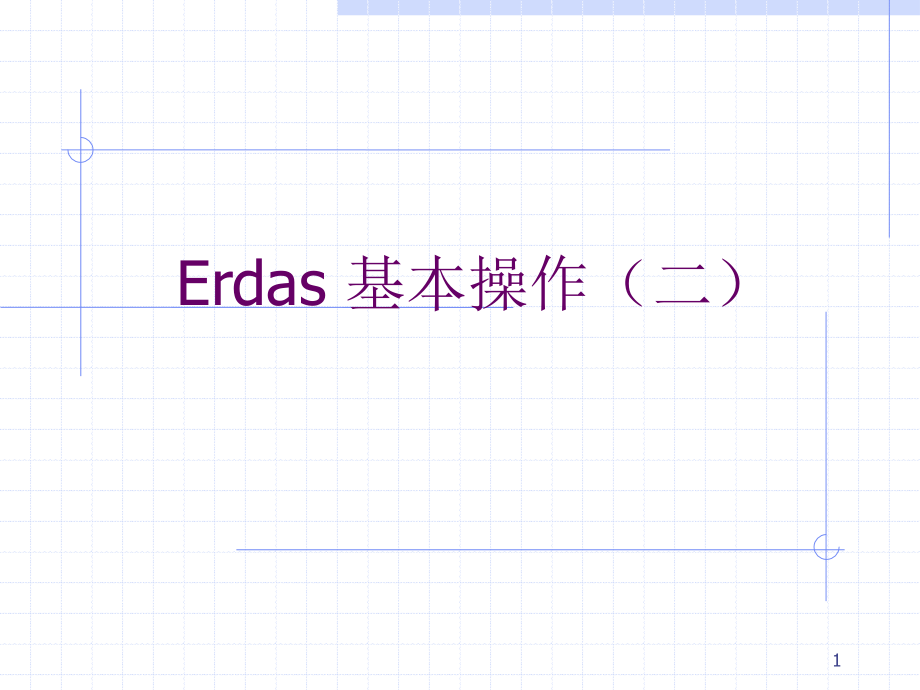

Erdas教案2-基本操作PPT课件.ppt

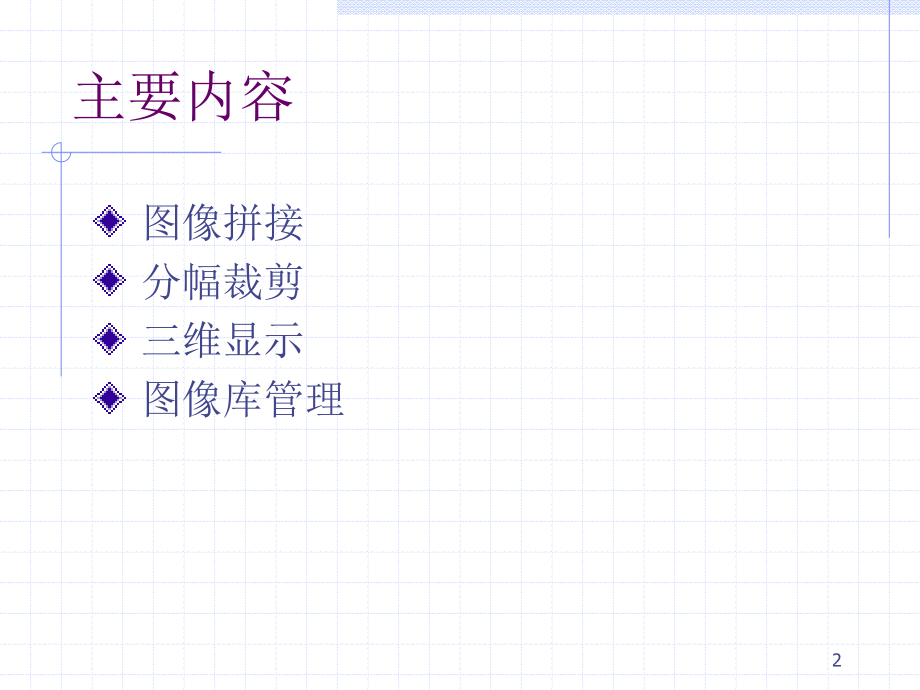

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Erdas,基本操作（二）,1,主要内容,图像拼接,分幅裁剪,三维显示,图像库管理,2,图像拼接(,Mosaic Image),图像拼接是要将若干相邻的图像合并为一幅图像或一组图像，注意需要拼接的输入图像必须含有地图投影信息和相同的波段数。,示例图像,wasia1_mss.img,wasia2_mss.img，,步骤如下：,1.分别在两个,Viewer,中打开两个示例图像,2.在图标面板菜单条单击,Main|Data Preparation|Mosaic Images，,打开,Mosaic Tool,窗口,3,图像拼接,3.在,Mosaic Tool,菜单单击,Edit|Add Images，,打开,Add Images for Mosaic,对话框，加入两个图像,4.在,Mosaic Tool,菜单单击,Edit|Image Matching，,打开,Matching Options,对话框，设置匹配方法为,Overlap Areas,4,图像拼接,5.在,Mosaic Tool,工具条单击,Set Intersection Mode,图标 ，进入设置图像关系模式，然后单击,Overlap Function,图标 ，打开,Set Overlap Function,对话框,6.在,Mosaic Tool,菜单单击,Process|,Run Mosaic，,打开,Run Mosaic,对话框，,运行图像拼接,5,分幅裁剪,规则分幅裁剪,不规则分幅裁剪,6,规则分幅裁剪,规则分幅裁剪是指裁剪图像的边界范围是一个矩形，示例图像,lanier.img，,步骤如下：,1.打开图像，并在图像窗口中放置查询框(,Utility|Inquire Box),7,规则分幅裁剪,2.在图标面板菜单条单击,Main|Data Preparation|Subset Image,，打开,Subset,对话框,3.,依次设置输入文件和输出文件名称，并选择,From Inquire Box,确定裁剪范围,8,不规则分幅裁剪,不规则分幅裁剪是指裁剪图像的边界范围是任意多边形，必须事先生成一个完整的闭合多边形区域。示例图像,lanier.img，,步骤如下：,1.打开图像，应用,AOI,工具绘制多边形,AOI，,并保存在文件中（*.,aoi）,2.,在图标面板菜单条单击,Main|Data Preparation|Subset Image,，打开,Subset,对话框,9,不规则分幅裁剪,3.,依次设置输入文件和输出文件名称，并选择,AOI,文件来确定裁剪范围,10,三维显示（,Image Drape）,利用,DEM,数据显示三维图像,示例图像：,eldoatm.img(top),eldodem.img,11,Image Drape,的效果显示：,蓝色圈中显示的是观察者与目标物之间的位置关系,12,Image Drape,change options,13,Image Drape,Change Sun Position,14,Image Drape,Dump Contents to viewer,1、,关闭,viewer1,2、,在,image drape,窗口中点击如左图。,3、弹出,viewer1,窗口,4、在,image drape,窗口中选择:,view|link/unlink with viewer,15,Image Drape,Dump Contents to viewer,16,Image Drape,设置,eye/target,的位置,17,图像库管理（,Catalog）,18,Catalog:,将一个区域内的所有图像进行统一管理,19,Add Information：,向图像库中加载一个新的图像,Edit|Catalog Image,快捷键,20,例：将图像30,meter.img,加载到图像库中,21,Perform Graphical Queries：,打开图像库的图形化查询界面,View|Graphical Query Viewer,快捷键,22,上图为系统默认使用的一幅有准确投影的世界地图,23,Perform Graphical Queries-,select area,：,确定放大显示的区域。为方便后面的应用，在这里我们放大,美国的区域,24,Perform Graphical Queries-Run Query：,所有落在目前显示区域的图像被选中，且其边界被显示出来,25,Perform Graphical Queries-Run Query：,26,Perform Graphical Queries-Run Query：,在视窗中显示被选中的图像,27,Perform Graphical Queries-Run Query,选择另一个数据点，打开一个新的,viewer,显示另外一幅图像,28,Perform Graphical Queries,View Information：,以表单的形式显示当前图像库中选定图像的基本信息,快捷键,29,Another way to view information,：,打开,Image Info,对话框并显示当前图像库中选定的图像的信息,快捷键,30,Perform Graphical Queries,Modify Views：,存储指定的图像区域以便于下次快速重新获取,31,
