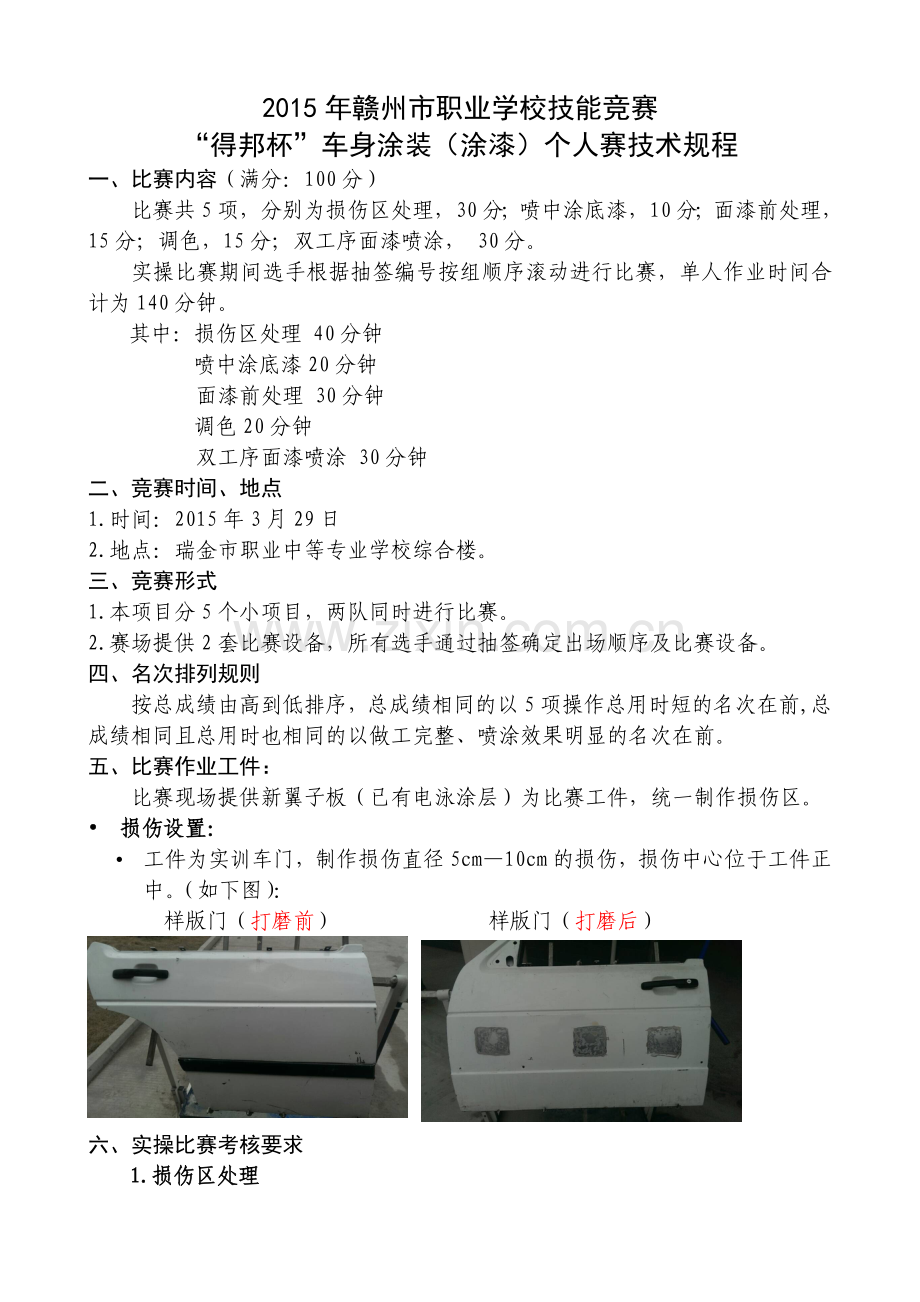

2015年赣州市职业学校技能竞赛
“得邦杯”车身涂装（涂漆）个人赛技术规程
一、比赛内容（满分：100分）
比赛共5项，分别为损伤区处理，30分；喷中涂底漆，10分；面漆前处理，15分；调色，15分；双工序面漆喷涂， 30分。
实操比赛期间选手根据抽签编号按组顺序滚动进行比赛，单人作业时间合计为140分钟。
其中：损伤区处理 40分钟
喷中涂底漆20分钟
面漆前处理 30分钟
调色20分钟
双工序面漆喷涂 30分钟
二、竞赛时间、地点
1.时间：2015年3月29日
2.地点：瑞金市职业中等专业学校综合楼。
三、竞赛形式
1.本项目分5个小项目，两队同时进行比赛。
2.赛场提供2套比赛设备，所有选手通过抽签确定出场顺序及比赛设备。
四、名次排列规则
按总成绩由高到低排序，总成绩相同的以5项操作总用时短的名次在前,总成绩相同且总用时也相同的以做工完整、喷涂效果明显的名次在前。
五、比赛作业工件：
比赛现场提供新翼子板（已有电泳涂层）为比赛工件，统一制作损伤区。
• 损伤设置：
• 工件为实训车门，制作损伤直径5cm—10cm的损伤，损伤中心位于工件正中。（如下图）：
样版门（打磨前） 样版门（打磨后）

六、实操比赛考核要求
1.损伤区处理

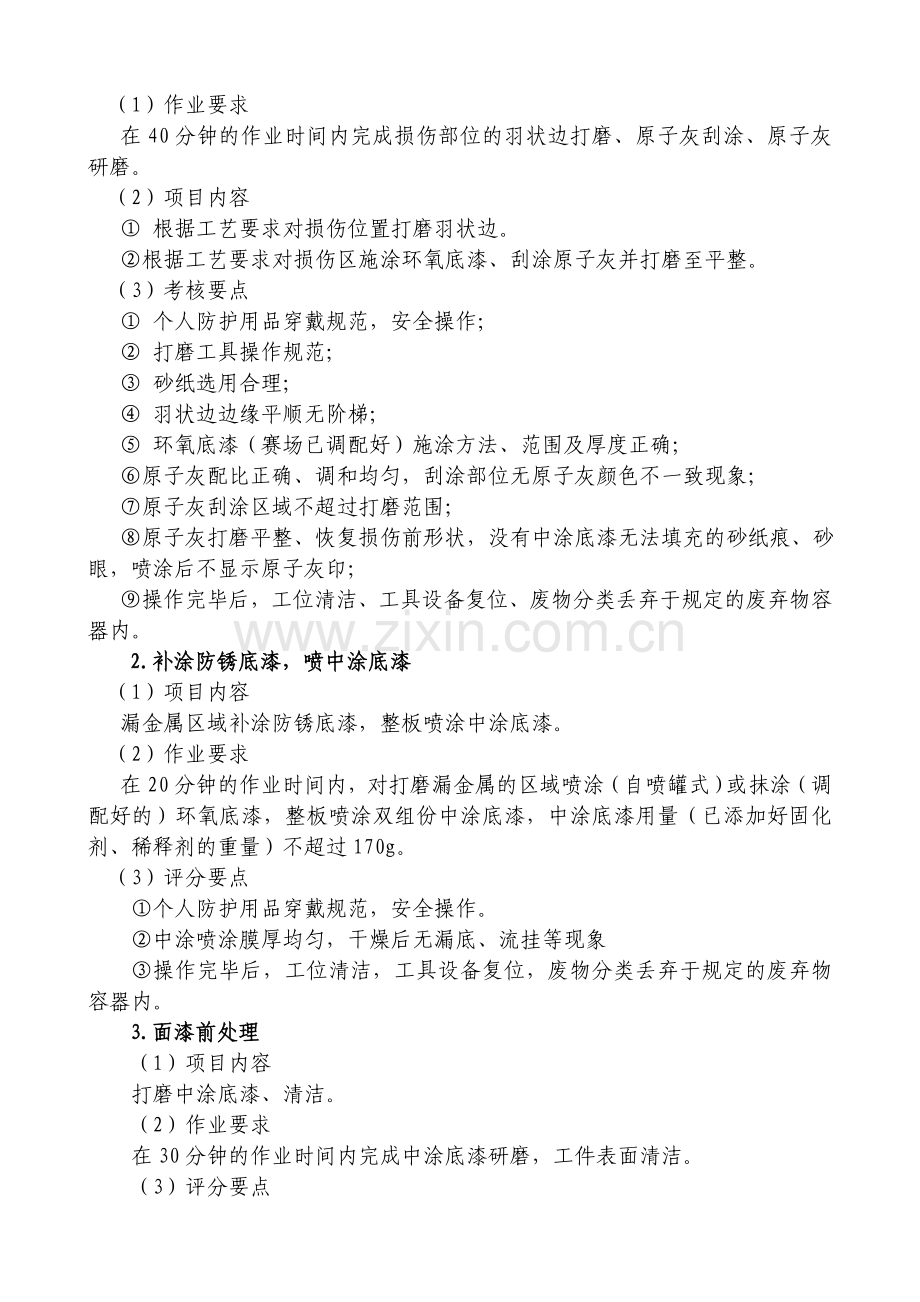

（1）作业要求
在40分钟的作业时间内完成损伤部位的羽状边打磨、原子灰刮涂、原子灰研磨。
（2）项目内容
① 根据工艺要求对损伤位置打磨羽状边。
②根据工艺要求对损伤区施涂环氧底漆、刮涂原子灰并打磨至平整。
（3）考核要点
① 个人防护用品穿戴规范，安全操作；
② 打磨工具操作规范；
③ 砂纸选用合理；
④ 羽状边边缘平顺无阶梯；
⑤ 环氧底漆（赛场已调配好）施涂方法、范围及厚度正确；
⑥原子灰配比正确、调和均匀，刮涂部位无原子灰颜色不一致现象；
⑦原子灰刮涂区域不超过打磨范围；
⑧原子灰打磨平整、恢复损伤前形状，没有中涂底漆无法填充的砂纸痕、砂眼，喷涂后不显示原子灰印；
⑨操作完毕后，工位清洁、工具设备复位、废物分类丢弃于规定的废弃物容器内。
2.补涂防锈底漆，喷中涂底漆
（1）项目内容
漏金属区域补涂防锈底漆，整板喷涂中涂底漆。
（2）作业要求
在20分钟的作业时间内，对打磨漏金属的区域喷涂（自喷罐式）或抹涂（调配好的）环氧底漆，整板喷涂双组份中涂底漆，中涂底漆用量（已添加好固化剂、稀释剂的重量）不超过170g。
（3）评分要点
①个人防护用品穿戴规范，安全操作。
②中涂喷涂膜厚均匀，干燥后无漏底、流挂等现象
③操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
3.面漆前处理
（1）项目内容
打磨中涂底漆、清洁。
（2）作业要求
在30分钟的作业时间内完成中涂底漆研磨，工件表面清洁。
（3）评分要点
①个人防护用品穿戴规范，安全操作。
②打磨操作规范。
③干磨砂纸选用合理。（含水磨）
④打磨后工件表面平滑，打磨彻底，无桔皮，无磨穿、无划痕。
⑤操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
4.双工序面漆喷涂
（1）项目内容
喷涂白色底色漆及清漆。
（2）作业要求
在30分钟的作业时间内完成纯色底色漆、清漆喷涂作业。颜色须喷涂至与标准板一致。清漆用量（已添加好固化剂、稀释剂的重量）不超过200g。
（3）评分要点
① 佩戴合适个人防护用品，安全操作。
② 喷涂前表面清洁工作规范。
③ 喷涂工艺规范
④ 涂膜干燥后，无失光、流痕、露底现象；涂层丰满、纹理均匀、；颜色与标准板使用色差仪测量色差值较小。
⑤操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
5.调色
（1）作业要求
在20分钟的作业时间内完成底色漆调色作业。
（2）项目内容
①赛场为选手提供目标色板，100mL（未添加稀释剂）有差异色的底色漆及使用此底色漆统一喷涂的色板。
②选手采用采用喷涂试色板的方法对比油漆与标准色板的差异，合理添加色母，将颜色调整至与目标色板一致。
（3）评分要点
①个人防护用品穿戴规范，安全操作；
②调色流程规范；
③色差判断正确，色母添加正确。掌握干喷、湿喷不同喷涂方法对油漆颜色的影响；
④调色准确，使用测色仪测量选手提交色板和目标色板的色差值，色差值较小。
⑤操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
七、比赛提供主要的工具与设备
1.选手自备：
（1）每位参赛选手要自备活性炭防护口罩（防毒面具）安全工作鞋。
2.比赛现场提供：
编号
工具名称
型号及规格
数量
备注
1
吹尘枪

2把
赛点提供
2
原子灰调合板

4个
赛点提供
3
开罐器

2个
赛点提供
4
搅拌棒

2个
赛点提供
5
面漆喷枪
SATA jet 4000 B 110 Digital 1.3 省漆高效4000型面漆喷枪(即原SATA jet 4000 B RP Digital 1.3)
1把
赛点提供
6
免洗枪壶
PPG Plus
4个
赛点提供
7
底漆喷枪
SATA jet 100 B F RP 1.6
1把
赛点提供
8
水桶

2个
赛点提供
9
水磨板

3个
赛点提供
序号
量具名称
型号及规格
数量
备注
1
电子秤
电子称
精确到0.1克
1个
赛点提供
序号
配件辅料名称
型号及规格
数量
备注
1
除油剂容器
需防溶剂，且喷头不易堵塞
2个
赛点提供
2
遮蔽纸架
切纸架
1个
赛点提供
3
打磨场地气管

带快速接头的管长7m（最好是10m），内径8mm
2根
赛点提供
4
喷房用气管

带快速接头的管长7m（最好是10m），内径8mm
1根
赛点提供
5
打磨架

1个
赛点提供
6
喷涂架
多角度钣喷架
1个
赛点提供
序号
设备名称
型号及规格
数量
备注
1
干磨设备
F套(含吸尘桶、配备偏心距3mm和6mm的磨头、软管、手刨）或H1900中央集成设备
1套
赛点提供
2
调漆设备
Nexa Autocolor，配以必须的色母和足够浆盖
1套
赛点提供
3
红外线烤灯
移动式3kW烤灯
1台
赛点提供
4
喷房
ZD-s60
1台
赛点提供
5
烤房
ZD-s60
1台
赛点提供
6
油水分离器
SATA 0/424
1个
赛点提供
7
喷涂专用油水分离器
SATA 0/444
1个
赛点提供
8
喷枪清洗机
SATA RCS喷枪快速清洗机
1台
赛点提供
9
调色灯箱
标准光源对色灯箱
1个
赛点提供
10
小烤箱
油漆色样烘烤箱
1个
赛点提供
11
储气罐

1套
赛点提供
12
发电泵
可同时供给8个工位的干磨机、红外烤灯、2个喷房、1个烤房同时运行所需的足够电量
1套
赛点提供
13
快配色测色仪
分别测量目标板和选手调色结果、喷涂结果的色差
1台
赛点提供
注：油漆等耗材由主办方提供。
八、赛场规则
（一）严格遵守大赛规则和纪律，尊重评委和大赛工作人员，服从评委和大赛工作人员的统一指挥，自觉维护赛场秩序。
（二）参赛选手必须佩戴参赛证件按时准点到指定赛场参赛，并接受评委的检查。
（三）赛场除评委、工作人员以外，其他人员未经大赛组委会允许不得进入赛场。
（四）新闻媒体等进入赛场必须经过大赛组委会允许，并且听从现场工作人员的安排和管理，不能影响比赛进行。
（五）参赛选手应严格遵守赛场纪律，除携带比赛必备的工具外，不准带入与比赛有关的其它资料。所有通讯工作一律不得带入比赛现场。
（六）参赛选手在比赛过程中，如遇问题，需举手向评委提问。
（七）如违反上述规则，选手取消比赛资格。
九、选手须知
（一）参赛选手必须持本人身份证、并携（佩）带统一签发的参赛证参加比赛。
（二）选手必须遵守大赛日程安排，准时参加各项比赛及相关会议，不得无故离开。如有特殊情况，需经裁判人员同意后作特殊处理。
（三）参赛选手提前30分钟到达比赛现场检录，迟到超过30分钟的选手，不得入场参加比赛。
（四）参赛选手不得穿着带有本单位或带有显示个人身份的标志，在比赛中只报参赛编号，不得向评委透露自己的姓名和学校。比赛期间不得使用通讯工具。如果出现以上情况，将取消其竞赛成绩。
（五）参赛选手应遵守竞赛规则，遵守赛场纪律，服从大赛组委会的指挥和安排，爱护竞赛场地的设备和器材。如对比赛结果有异议可向技能大赛组委会反映。
（六）未遵守相关规定的观摩人员将被劝离比赛现场。
九、评委守则
（一）维护比赛的严肃性和权威性，严守评比工作职业道德，保持评委良好形象，评委在组委会授权的评判工作中应做到清正廉洁、秉公办事。
（二）本着对比赛负责，对选手负责的精神，履行组委会赋予的神圣使命，自觉遵守活动规定和要求，工作中发现问题及时与组委会沟通磋商，评委应严格执行组委会所规定或确定的比赛程序和比赛原则。
（三）坚持“公正、廉洁、热情、忘我”的原则，严格掌握评判标准，以选手实力和艺术水准作为评选的唯一依据。按照评分标准要求评分。每个评委独立进行评判，不互相商量或相互推荐、照顾选手。
（四）回避各参赛选手的不正当交易，不准透露不宜公开的比赛信息，不得参与对参赛人员的辅导培训工作。
（五）评委如违反守则，一经查实，立即撤换，其评分无效。
（六）评委必须执行大赛组委会的决定，进场佩带工作证。
