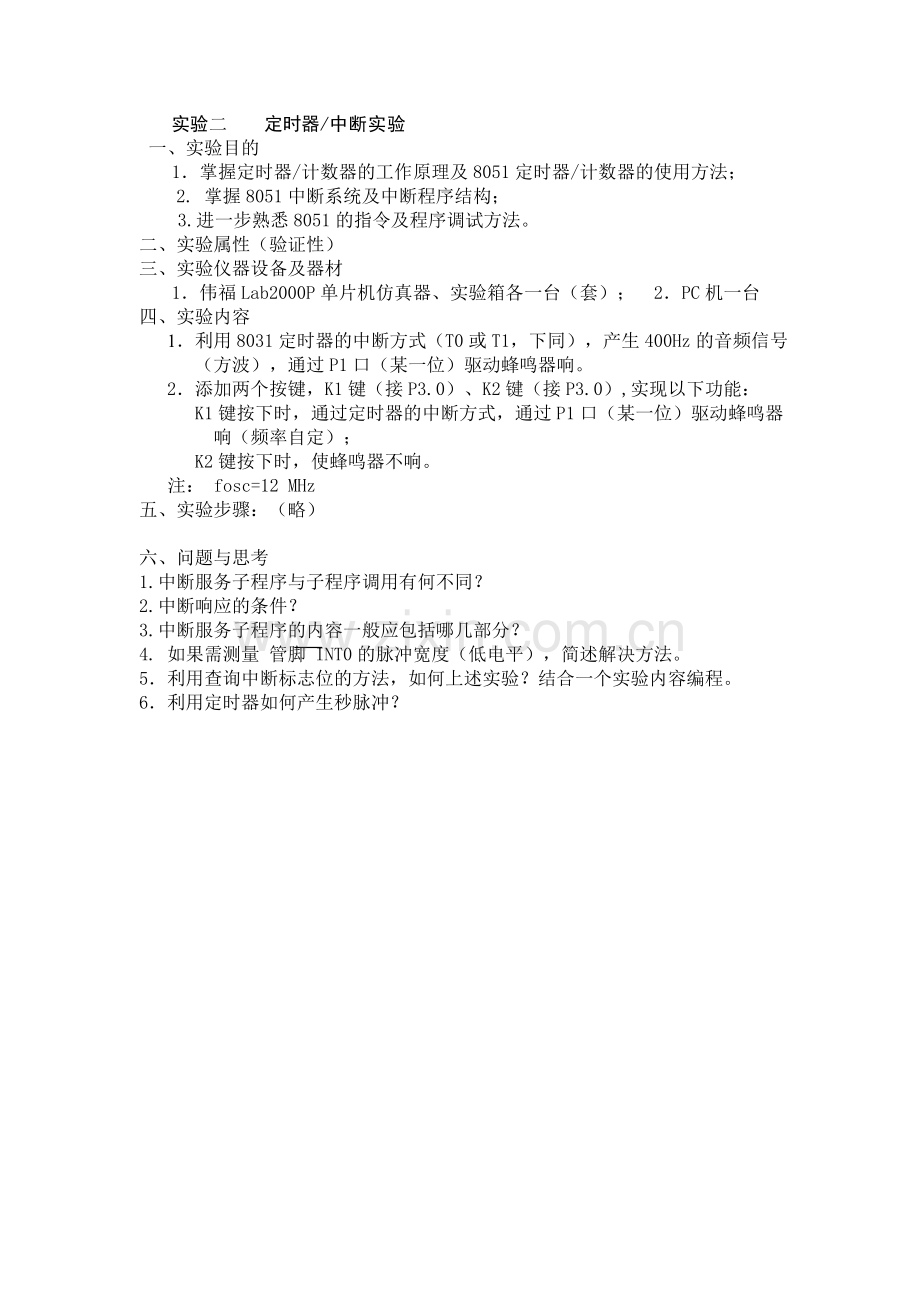

实验二 定时器/中断实验
一、实验目的
1．掌握定时器/计数器的工作原理及8051定时器/计数器的使用方法；
2. 掌握8051中断系统及中断程序结构；
3.进一步熟悉8051的指令及程序调试方法。
二、实验属性（验证性）
三、实验仪器设备及器材
1．伟福Lab2000P单片机仿真器、实验箱各一台（套）； 2．PC机一台
四、实验内容
1．利用8031定时器的中断方式（T0或T1，下同），产生400Hz的音频信号（方波），通过P1口（某一位）驱动蜂鸣器响。
2．添加两个按键，K1键（接P3.0）、K2键（接P3.0）,实现以下功能：
K1键按下时，通过定时器的中断方式，通过P1口（某一位）驱动蜂鸣器响（频率自定）；
K2键按下时，使蜂鸣器不响。
注： fosc=12 MHz
五、实验步骤：（略）

六、问题与思考
1.中断服务子程序与子程序调用有何不同？
2.中断响应的条件？
3.中断服务子程序的内容一般应包括哪几部分？
4. 如果需测量 管脚 INT0的脉冲宽度（低电平），简述解决方法。
5．利用查询中断标志位的方法，如何上述实验？结合一个实验内容编程。
6．利用定时器如何产生秒脉冲？

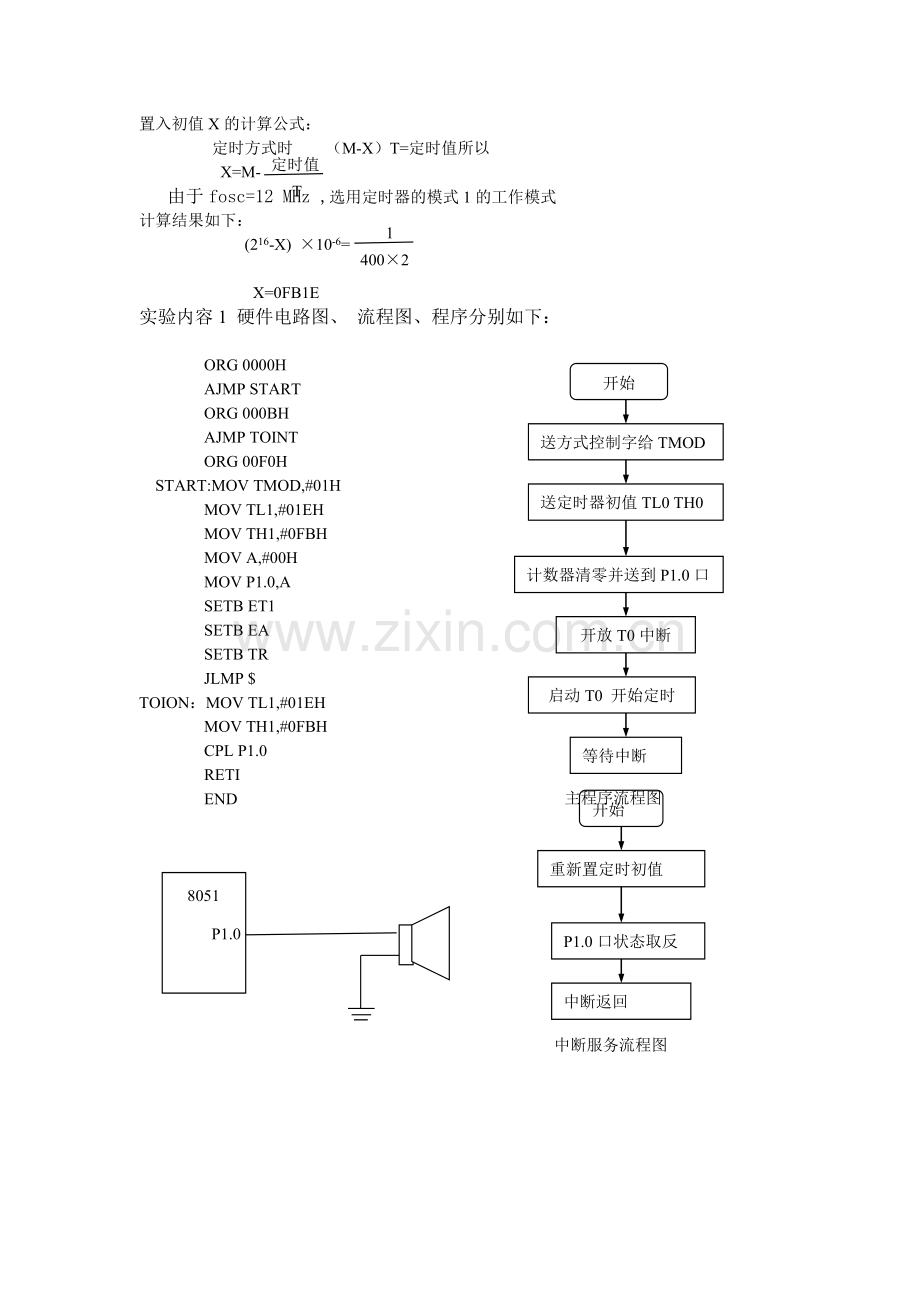

置入初值X的计算公式：
定时值
T
定时方式时 （M-X）T=定时值所以
X=M-
由于fosc=12 MHz ,选用定时器的模式1的工作模式
1
400×2
计算结果如下：
(216-X) ×10-6=

X=0FB1E
实验内容1 硬件电路图、 流程图、程序分别如下：

送方式控制字给TMOD
开始
送定时器初值TL0 TH0
计数器清零并送到P1.0口
开放T0中断
启动T0 开始定时
等待中断

主程序流程图

ORG 0000H
AJMP START
ORG 000BH
AJMP TOINT
ORG 00F0H
START:MOV TMOD,#01H
MOV TL1,#01EH
MOV TH1,#0FBH
MOV A,#00H
MOV P1.0,A
SETB ET1
SETB EA
SETB TR
JLMP $
TOION：MOV TL1,#01EH
MOV TH1,#0FBH
CPL P1.0
RETI
重新置定时初值
开始
P1.0口状态取反
中断返回
中断服务流程图

END

P1.0

8051

实验内容2硬件电路图、 流程图、程序分别如下：
送方式控制字给TMOD
开始
送定时器初值TL1 TH1
计数器清零并送到P1.0口
开放T0中断
启动T1 开始定时
等待中断

关闭T1停止定时
按键1按下
按键2按下
N
N
Y
Y
启动T1 开始定时
等待中断

关闭T1停止定时
按键2按下
送方式控制字给TMOD
开始
送定时器初值TL1 TH1
计数器清零并送到P1.0口
开放T0中断
按键1按下
Y
启动T1 开始定时
等待中断

关闭T1停止定时
按键2按下
送方式控制字给TMOD
开始
送定时器初值TL1 TH1
计数器清零并送到P1.0口
开放T0中断
按键1按下
Y
Y
主程序流程图

ORG 0000H
AJMP START
ORG 001BH
AJMP TOINT
ORG 00F0H
START:MOV TMOD,#10H
MOV TL1,#01EH
MOV TH1,#0FBH
MOV A,#00H
MOV P1.0,A
SETB ET1
SETB EA
MAIN:JB P3.0,LOOP1
JB P3.1,LOOP2
LJMP MAIN
LOOP1:SETB TR1
AJMP MAIN
LOOP2:CLR TR1
AJMP MAIN
TOINT: MOV TL1,#01EH
MOV TH1,#0FBH
CPL P1.0
RETI
END

P1.0

P3.0

P3.1
○ ○
○ ○
5V
硬件电路图
8051
重新置定时初值
开始
P1.0口状态取反
中断返回
中断服务流程图
