金属缠绕垫片
DM-6006

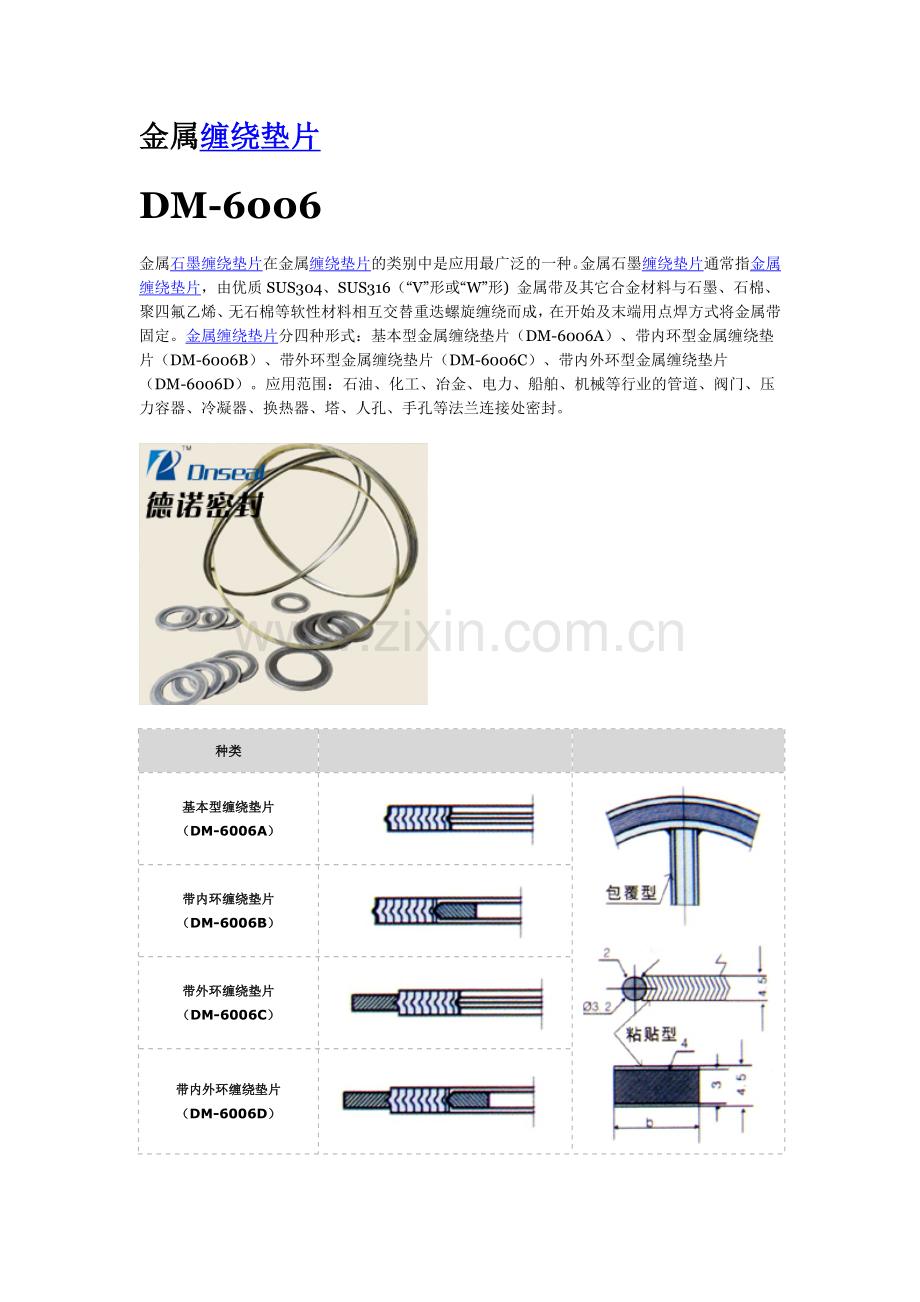

金属石墨缠绕垫片在金属缠绕垫片的类别中是应用最广泛的一种。金属石墨缠绕垫片通常指金属缠绕垫片，由优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

种类

基本型缠绕垫片（DM-6006A）

带内环缠绕垫片（DM-6006B）

带外环缠绕垫片（DM-6006C）

带内外环缠绕垫片（DM-6006D）

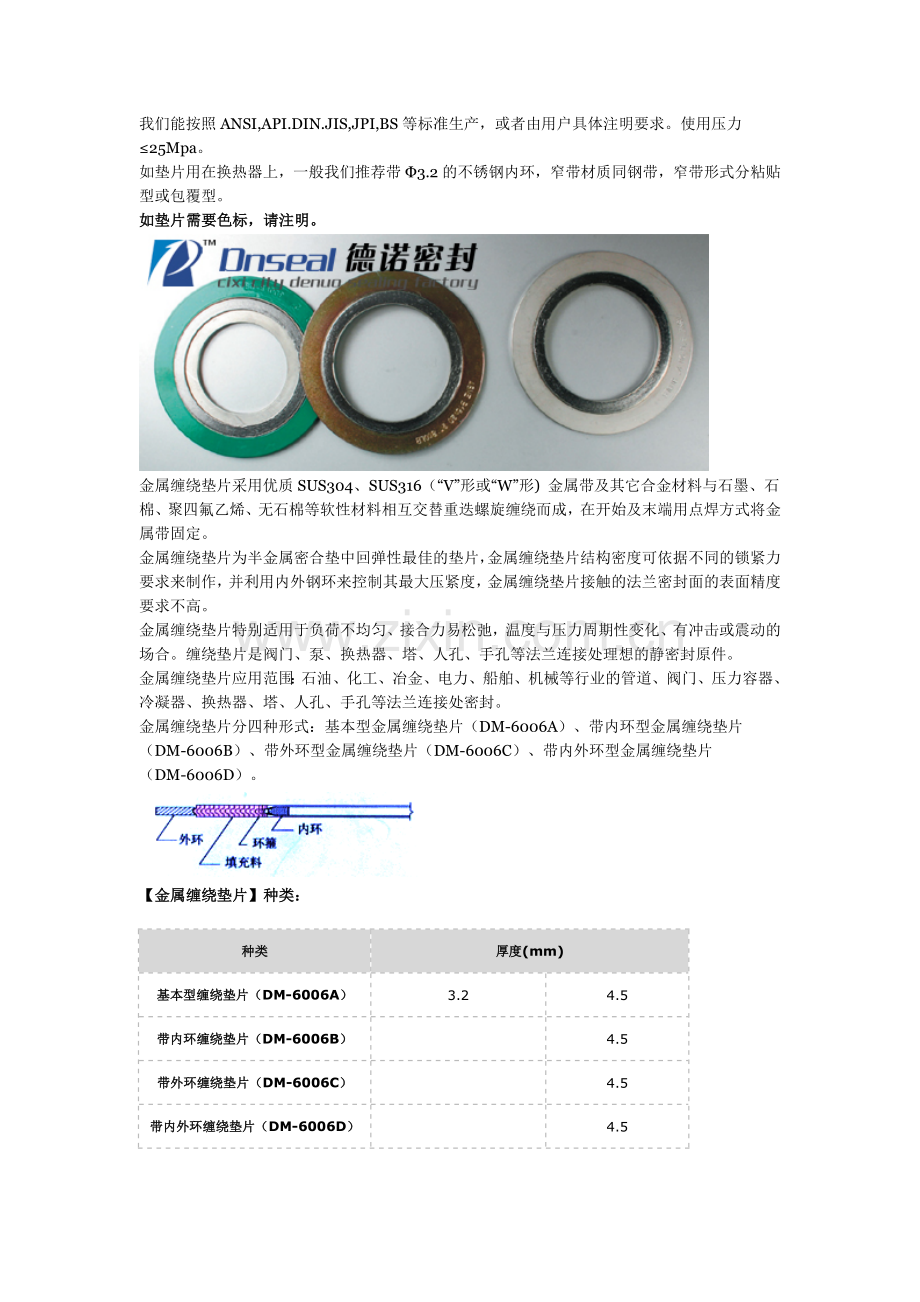

我们能按照ANSI,API.DIN.JIS,JPI,BS等标准生产，或者由用户具体注明要求。使用压力≤25Mpa。
如垫片用在换热器上，一般我们推荐带Φ3.2的不锈钢内环，窄带材质同钢带，窄带形式分粘贴型或包覆型。
如垫片需要色标，请注明。

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，金属缠绕垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
金属缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。

【金属缠绕垫片】种类：
种类
厚度(mm)
基本型缠绕垫片（DM-6006A）
3.2
4.5
带内环缠绕垫片（DM-6006B）

4.5
带外环缠绕垫片（DM-6006C）

4.5
带内外环缠绕垫片（DM-6006D）

4.5
【金属缠绕垫片】结构材料：
填充料
钢带
内环
外环
石棉缠绕
SUS 304
碳钢
碳钢
石墨缠绕
SUS 316
SUS 304
SUS 304
四氟缠绕
SUS 316L
SUS 316
SUS 316

SUS 316L
SUS 316L

填充料
温 度(°C)
最大操作压力(kg/cm2)
石墨缠绕
-200~550
250
石棉缠绕
-150~450
100
四氟缠绕
240~260
100
【内环及缠绕金属】材质选择：
商品名
AISI
硬度(HB/HV)
温度(°C)
不锈钢 304
304
130~180
-250~+550
不锈钢 316
316
130~180
-100~+550
不锈钢 316L
316L
130~190
-100~+550
外环通常由经防腐蚀处理的碳钢组成。
【法兰种类及缠绕垫片】形式：
法兰种类
缠绕垫片形状
平面法兰
仅带外环缠绕垫片
带内外环缠绕垫片
凸面法兰
仅带外环缠绕垫片
带内外环缠绕垫片
凹凸法兰
基本型缠绕垫片
仅带内环缠绕垫片
槽法兰
基本型缠绕垫片
仅带内环缠绕垫片
平面和凹槽法兰
基本型缠绕垫片
仅带内环缠绕垫片
【金属缠绕垫片】厚度公差：
项目
厚度(mm)
公差(mm)
垫片厚度
4.5, 3.2
+0.2
-0.1
环厚度
3.0
±0.24

【金属缠绕垫片】直径公差（即用于法兰的名义管道直径）：

DIN (mm)
ANSI B16.5
BS1560 (mm)
Mss sp-44
API 605
公差
内环内径
垫片内径
<=600
<=24″
>=26″ and <=34″
±0.5
>600 and <=800
>24″ and <=34″
>=36″ and <=60″
±0.9
>800 and <=1600
>34″ and <=60″

±1.3
>1600
>60″

±1.6
垫片外径
<=600
<=24″
<=24″
±0.9
>600 and <=160000
>24″ and <=60″
>24″ and <=60″
±1.8
1600
>60″

±2.2
外环外径

>=1/2″ and <=60″
±0.9
<=600
<=24″

0-1.0
>600 and <=1000
>24″ and <=34″

0-1.8
>1000 and <=1600
>34″ and <=60″

0-2.2
【金属缠绕垫片】技术参数：
缠绕垫片系数
m=2.5-4
缠绕垫片使用压力
≤25MPa
缠绕垫片使用温度
-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压
y=68MPa
 　订货须知：金属缠绕垫在订货时需注明以下参数，范例：
　　1、金属缠绕垫的类型：A B C D
　　2、法兰标准：ASME B16.20
　　3、管路通径、压力等级：2" 150Lbs
　　4、材料种类：内环 SS316 ；金属缠绕带 SS316；填料带：石墨；外环：碳钢
　　※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
