屋面檐口保温板粘贴大样图做法（防冷桥、防返碱）

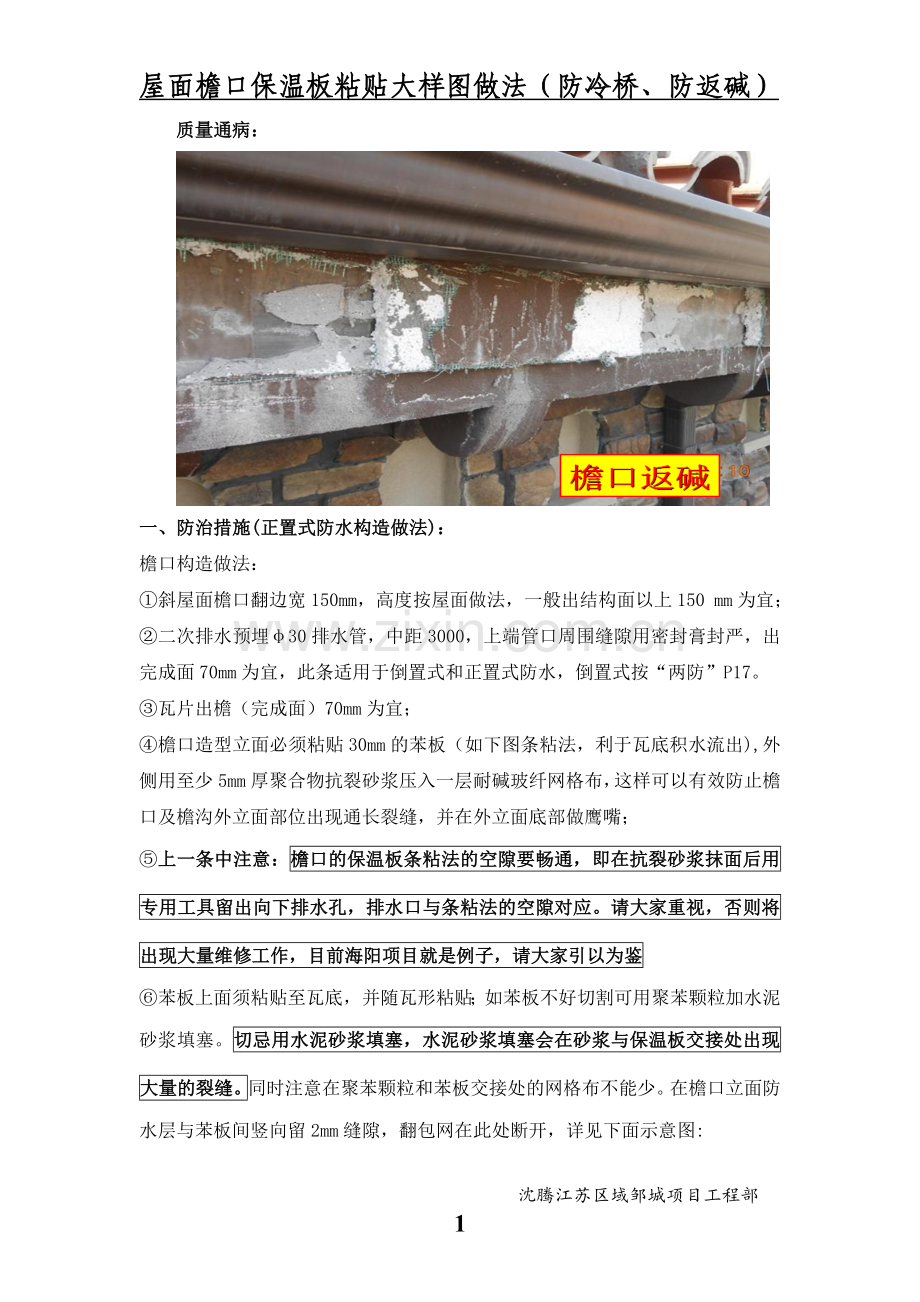

质量通病：

一、防治措施(正置式防水构造做法)：
檐口构造做法：
①斜屋面檐口翻边宽150mm，高度按屋面做法，一般出结构面以上150 mm为宜；
②二次排水预埋φ30排水管，中距3000，上端管口周围缝隙用密封膏封严，出完成面70mm为宜，此条适用于倒置式和正置式防水，倒置式按“两防”P17。
③瓦片出檐（完成面）70mm为宜；
④檐口造型立面必须粘贴30mm的苯板（如下图条粘法，利于瓦底积水流出),外侧用至少5mm厚聚合物抗裂砂浆压入一层耐碱玻纤网格布，这样可以有效防止檐口及檐沟外立面部位出现通长裂缝，并在外立面底部做鹰嘴；
⑤上一条中注意：檐口的保温板条粘法的空隙要畅通，即在抗裂砂浆抹面后用专用工具留出向下排水孔，排水口与条粘法的空隙对应。请大家重视，否则将出现大量维修工作，目前海阳项目就是例子，请大家引以为鉴

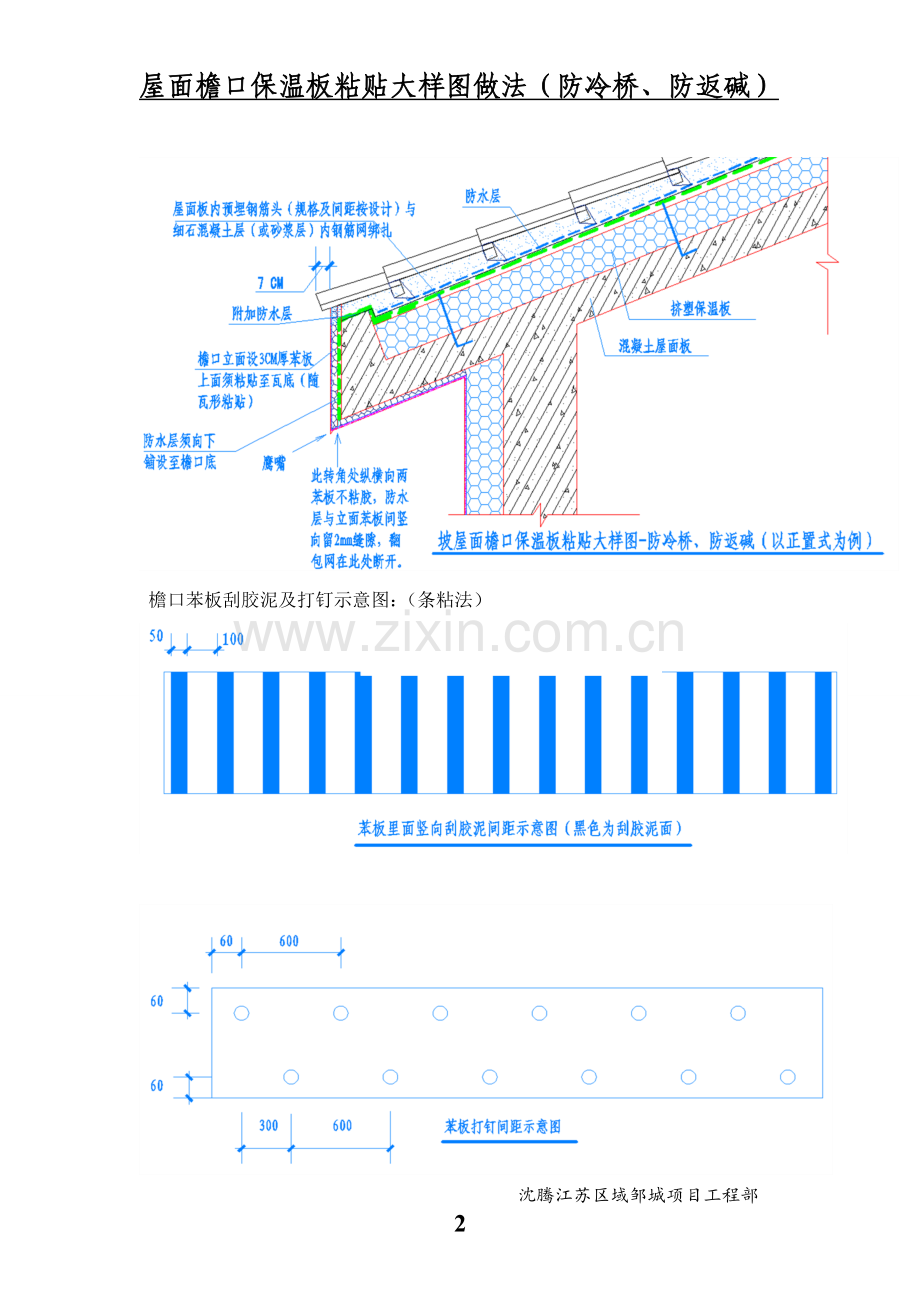

⑥苯板上面须粘贴至瓦底，并随瓦形粘贴；如苯板不好切割可用聚苯颗粒加水泥砂浆填塞。切忌用水泥砂浆填塞，水泥砂浆填塞会在砂浆与保温板交接处出现大量的裂缝。同时注意在聚苯颗粒和苯板交接处的网格布不能少。在檐口立面防水层与苯板间竖向留2mm缝隙，翻包网在此处断开，详见下面示意图:

檐口苯板刮胶泥及打钉示意图：（条粘法）

二、其他注意事项
① CPS防水卷材不提倡预留φ10钢筋穿防水层
② CPS防水卷材的基底建议加抗裂耐碱玻纤网
③★大家务必注意CPS防水卷材在屋面是双面粘接法，即保护隔离纸必须全部去掉。
④ 屋面瓦务必采取挂瓦钉固定在铺底砂浆，别墅瓦按照资料共享群中《鸿业瓦说明书》电子版要求施工。
⑤ ★屋面的CPS防水保护层--C20细石砼施工，人字坡注意钢筋要在屋脊通过，严禁断开。单边坡（综合楼坡屋面）斜度较大，细石砼防止重力滑移措施工序到群中，请严格按照“下托上挂”的原则施工，否则后果很严重。

沈腾江苏区域邹城项目工程部
