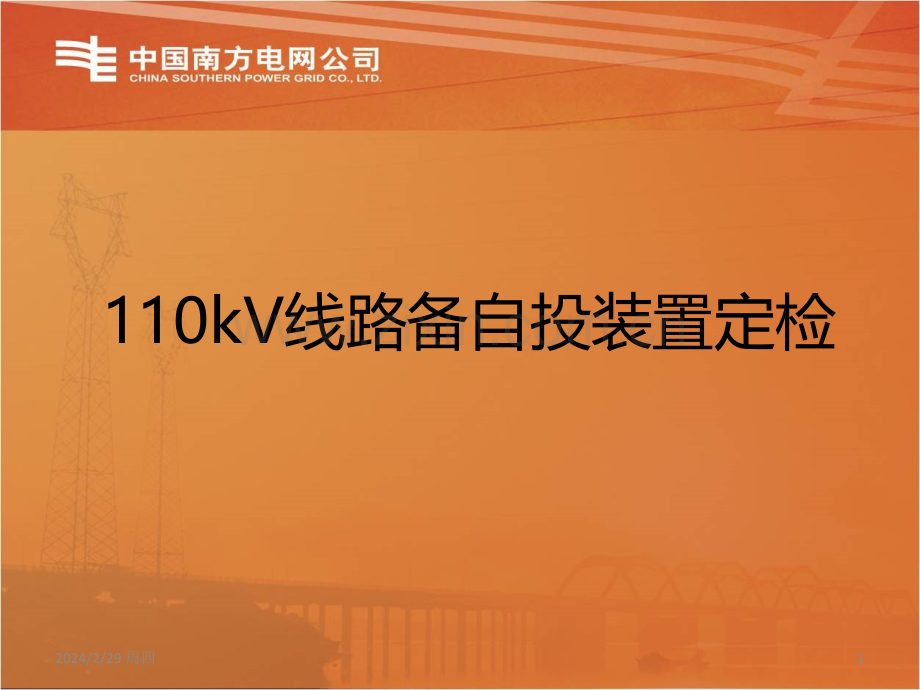

线路备自投装置定检技能培训PPT课件.ppt

110kV线路备自投装置定检2024/2/29周四1一、备自投原理内容提要二、备自投装置的基本要求三、常见的备自投装置简介四、110kV线路备自投功能试验五、关于备自投装置的一些注意事项2024/2/29周四2一、备自投原理备自投：即备用电源自动投入装置（BZT），是当工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，从而使用户不至于被停电的一种自动装置，简称备自投装置。备自投装置是电力系统中常用的一种安全自动装置，对保证供电，保证电力系统安全稳定运行有十分重要的作用。2024/2/29周四3二、备自投装置的基本要求1.工作电源断开后，备用电源才能投入；2.BZT装置投入备用电源断路器必须经过延时,延时时限应大于最长的外部故障切除时间；3.在手动跳开工作电源时，备自投不应动作；4.装置应具备闭锁备自投的逻辑功能,以防止备用电源投到故障元件上,造成事故扩大的严重后果；2024/2/29周四4二、备自投装置的基本要求5.备用电源无压时，BZT装置不应动作；6.BZT装置在电压互感器（PT）二次熔断器熔断时不应误动，故应设置PT断线告警；7.BZT装置只能动作一次，防止系统受到多次冲击而扩大事故；2024/2/29周四5三、常见的备自投装置简介ISA-358G备用电源自动投入装置生产厂家：长园深瑞继保自动化有限公司2024/2/29周四6三、常见的备自投装置简介ISA-358G的功能配置两两段母线互为暗备用的分段断路器备自投（段母线互为暗备用的分段断路器备自投（FBZT）具备均分负荷功能具备均分负荷功能备自投成功后三段过负荷联切备自投成功后三段过负荷联切两台变压器互为明备用的变压器备自投（两台变压器互为明备用的变压器备自投（BBZT）（）（358GA、GE有）有）两条进线互为明备用的进线备自投（两条进线互为明备用的进线备自投（LBZT）（）（358GA、GE有）有）分段开关的二段复合电压闭锁过流及后加速保护分段开关的二段复合电压闭锁过流及后加速保护两段母线两段母线TV断线告警断线告警两回进线两回进线TV断线告警（断线告警（358GA、GE有）有）全所无压告警全所无压告警备自投闭锁告警备自投闭锁告警断路器拒动告警断路器拒动告警分段开关的操作回路（分段开关的操作回路（358GA、GE有）有）2024/2/29周四7三、常见的备自投装置简介RCS-9651备用电源自投保护测控装置RCS-9651的功能配置：u分段(或桥)断路器和进线(或变压器)两种电气元件的备用电源自投功能，包括四种备自投方式。方式1和2：对应1#和2#进线(或变压器)互为明备用的两种自投方式。方式3和4：对应通过分段(或桥)断路器实现母和母互为暗备用的两种自投方式。u过负荷减载备用电源投入后动作延时长达50分钟的三轮过负荷减载。u分段断路器保护两段相间过流保护，可选择经复压闭锁。复压元件同时取两段母线的两组电压；一段零序过流保护；合闸后加速保护（零序加速段或可经复压闭锁的过流加速段）；相间过流和零序过流各一段的母联充电保护。生产厂家：南京南瑞继保电气有限公司2024/2/29周四8四、110kV线路备自投功能试验（一）作业前准备1、出发前准备仪器、工器具和图纸资料等2、作业风险评估3、办理工作许可手续4、作业开始前对工作人员进行安全交底 110kV线路备自投功能试验须严格线路备自投功能试验须严格按照按照110kV线路备自投装置定检作业线路备自投装置定检作业表单表单开展作业开展作业2024/2/29周四9四、110kV线路备自投功能试验序号序号 作作业业内容内容 作作业标业标准准 1 1 一次设备的状态 一次设备的状态与运行方式批复及工作要求的安全措施一致 2 2 断开与运行设备关联的电流、电压回路 与运行设备关联的电流、电压回路已断开，至运行设备侧的端子用绝缘胶布封好。确保停运设备的检测工作不影响运行中保护装置、故障录波装置的交流电流电压回路 3 3 短接CT二次回路 短接CT二次回路要用专用的短接线组，在短接CT时用钳表测量端子排装置侧CT回路电流有变化，并确认断开连接片不会失去电流接地点，方可断开端子连接片；用钳表测电流时，先紧固电流端子，防止CT回路接线松脱。4 4 检查跳运行设备的出口压板 工作前核对被检验装置的所有出口压板均已退出，解开的压板负电端用绝缘胶布包好。5 5 装置压板、交直流电压小开关、切换把手状态全部做好记录 将要进行检验工作的备自投屏压板、交直流电压小开关、切换把手状态全部做好记录，并与运行人员共同核对记录，以便工作结束恢复安全措施正确无误 6 6 确认各工作地点已有明显标识 在各工作地点已装置遮拦及挂“在此工作”标示牌 1、安全措施确认（二）作业过程2024/2/29周四10四、110kV线路备自投功能试验2、备自投装置外观检查（二）作业过程序号序号作作业业内容内容作作业标业标准准1备自投屏屏体及屏内设备、端子排、控制电缆、二次回路接线检查装置外检范围内的设备标志应正确、完整、清晰，表计、信号灯及信号继电器、光字牌的计量正确压板、把手、按钮的安装应端正牢固，接触良好。定值整定小开关、拨轮开关、微动开关操作灵活可靠，通、断位置明确，接触良好装置外检范围内各设备及端子排的螺丝应紧固可靠，无严重灰尘、无放电痕迹装置外检范围内端子排上内部、外部连接线，以及电缆标号应正确完整，并与图纸资料吻合。3、定值核查序号序号作作业业内容内容作作业标业标准准装置型号定值单编号1装置执行的定值与最新定值单要求一致。2024/2/29周四11四、110kV线路备自投功能试验（二）作业过程4、备自投装置功能测试序号序号作作业业内容内容作作业标业标准准精度要求电流、电压零漂值0.5%额定值装置零漂测试测试条件：U=0，I=01零漂检查检验项目UaIUbIUcIUaII UbII UcIII1Ux1I2Ux2装置显示值2024/2/29周四12四、110kV线路备自投功能试验（二）作业过程序号序号作作业业内容内容作作业标业标准准2交流采样检查精度要求交流电压有效值测量相对误差0.5；交流电流有效值测量相对误差1；装置精度校验1 测试条件：U=Un，I=In，相角0，f50Hz检验项目1UaIUbIUcIUaIIUbIIUcIII1Ux1I2Ux2装置显示值1装置精度校验2 测试条件：U=0.2Un，I=0.1In，相角20，f49Hz检验项目2UaIUbIUcIUaIIUbIIUcIII1Ux1I2Ux2装置显示值2实际量测试须检查电流和功率方向，有功功率测量相对误差1；检验项目3UaIUbIUcIUaIIUbIIUcIII1Ux1I2Ux2装置显示值3元件实际值4、备自投装置功能测试2024/2/29周四13四、110kV线路备自投功能试验（二）作业过程4、备自投装置功能测试序号序号作作业业内容内容作作业标业标准准3开入检查投检修态采用+24V接通对应开关量输入端子或投退压板的方法改变装置的开入量状态，检查装置的状态显示是否正确。开入的定义，应根据本站实际进行填写。1DLTWJ2DLTWJ3DLTWJ1DLKKJ12DLKKJ23DLKKJ3其它外部闭锁信号备自投功能投退压板信号4信号检查备自投成功信号可以结合逻辑试验进行检查，检查各开出接点正常闭合，检查监控系统等相关信息正确性。备自投不成功信号装置闭锁装置异常信号2024/2/29周四14四、110kV线路备自投功能试验（二）作业过程4、备自投装置功能测试序号序号作作业业内容内容作作业标业标准准5元件的运行状态判别分别检测线路切换后电压及单相PT、元件开关位置及元件检修压板等状态，上述因素不同的组合对应该元件不同的运行状态。附表省略附表省略6线路备自投逻辑功能检验装置动作逻辑时延定义备自投装置动作逻辑用到多个不同意义的时延应做好定义。附表省略附表省略充电逻辑测试1、每种方式均应分别做充电测试。2、表格中的测试项均是针对不考虑母线检修的方式。填写填写附表附表1、2启动逻辑测试应分别做启动逻辑测试填写填写附表附表3动作逻辑测试1、对于有小电源与没有小电源的站点动作逻辑略有区别，表格中项目按照实际判断。2、在动作过程中涉及到切负荷的逻辑，试验项目按照实际判断。填写填写附表附表42024/2/29周四15四、110kV线路备自投功能试验（二）作业过程4、备自投装置功能测试序号序号作作业业内容内容作作业标业标准准7闭锁信号防误测试闭锁信号防误检验1、装置开入的外部闭锁接点应在任何时候均可可靠闭锁。2、对于装置中的闭锁功能应在逻辑不满足时可靠闭锁装置。附表省略附表省略8出口传动试验装置各类出口的传动所有的出口均测量出口压板是否有动作脉冲的方法验证。注意备自投装置再次跳开主供电源所接的回路，不应引发手跳或其他会闭锁备自投装置的信号。附表省略附表省略9安稳闭锁功能检验重合闸过程起动判据当控制字经重合闸起动整为1时，线路备投逻辑必需经过进线重合闸过程后方能动作电压不平衡起动判据当控制字经不平衡起动整为1时，线路备投逻辑必需经过电压不平衡判据方能动作10定值保护定值核对正确定值在装置掉电重启后不发生变化；打印定值并与最新定值通知单逐项核对无误，应同时核对装置参数及定值内容。核对无误后在打印装置定值上签名确认。11保护屏端子紧固1、防止误碰，接线正确，防止力度过大，注意随身金属器件，螺丝刀金属裸露部分使用绝缘材料包扎好。2、特别针对电流、电压、跳合闸、操作电源等2024/2/29周四16四、110kV线路备自投功能试验（二）作业过程110kV线路备投逻辑的充电测试主供主供线线路（路（）：）：备备投投线线路（路（）：）：序号母联合位线合后线合后线有压线有压线跳位线跳位1M有压2M有压外部闭锁tTc检验标准测试结果1充电2不充电3不充电4不充电5不充电6不充电7不充电附表12024/2/29周四17四、110kV线路备自投功能试验（二）作业过程附表2主供主供线线路（路（）：）：备备投投线线路（路（）：）：序号母联合位线合后线合后线有压线有压线跳位线跳位1M有压 2M有压外部闭锁tTc 检验标准测试结果1充电2不充电3不充电4不充电5不充电6不充电7不充电110kV线路备投逻辑的充电测试2024/2/29周四18四、110kV线路备自投功能试验（二）作业过程附表3序号装置在充电状态下A1线有压有流A2线有压有流1M有压2M有压tTq检验标准 测试结果1启动2启动3不启动4不启动110kV线路备投逻辑的启动测试2024/2/29周四19四、110kV线路备自投功能试验（二）作业过程附表4序号主供线路有压有流TT内主供线路的开关位置在合位切开小电源Tt后发命令合备投线路Th内检测到两段母线有压，且母联开关在合位检验标准测试结果1（小电源线路）（不切负荷）备自投成功2（切负荷量）备自投成功3备自投失败4线路在合位开关拒跳，备自投失败5有一段母线仍无压/备投线路仍全在分位开关拒合，备自投失败110kV线路备投的动作逻辑测试2024/2/29周四20四、110kV线路备自投功能试验（三）作业终结序号序号项项目目内容内容1恢复现场检查试验记录有无漏试项目，试验数据、试验结论是否完整正确。“二次设备及回路工作安全技术措施单”上所做的安全技术措施已全部恢复检查打印机工作正常核对定值，装置定值区存放正确，打印定值并作为附件保存检查装置接入的运行中单元采样与现场实际运行一致装置各屏柜的压板、把手已按检验前记录恢复检查装置处于正常运行状态（各种运行灯、正常灯点亮）装置试验期间的出口信号已复归装置试验过程中的变位信息、告警、启动、动作等报告已清除查看后台机无异常信号2清理现场清理、撤离现场前,将仪器、工具、材料等搬离现场3工作终结结束工作,办理工作终结手续2024/2/29周四21五、备自投装置的一些注意事项1.在变电站新投运时，必须做备自投装置的实际带开关跳、合试验，不能用简单的模拟试验来代替，模拟试验只能用来检测备自投装置的一般逻辑功能。2024/2/29周四22五、备自投装置的一些注意事项2.备自投装置要完全独立于保护装置，不能影响保护的正确动作，其回路应避免与保护回路混杂。在进行备自投装置的逻辑试验时，首先要通过做安全措施，把备自投装置完全独立出来，以免试验时误动或者拒动。2024/2/29周四23五、备自投装置的一些注意事项3.备自投逻辑试验时，必须严格按照备自投逻辑进行，尤其应注意对备自投闭锁逻辑的试验。4.运行人员在投备自投装置时，应注意装置的充电标志，如有现场不能解决的异常情况，及时反映，以便迅速得到解决。2024/2/29周四24五、备自投装置的一些注意事项5.需要停用备自投装置时，应先退除装置出口压板，再退装置直流电源，最后退出装置交流电源；装置投运时，操作顺序恰恰相反。在此过程中，遇有装置异常情况，应慎重对待妥善处理。2024/2/29周四25五、备自投装置的一些注意事项6.备自投闭锁问题：有实现手动跳闸闭锁及保护闭锁功能，分别有母差动作闭锁，主变后背保护动作闭锁动或母线发生故障，备自投不应动作。2024/2/29周四26谢谢谢谢2024/2/29周四27
