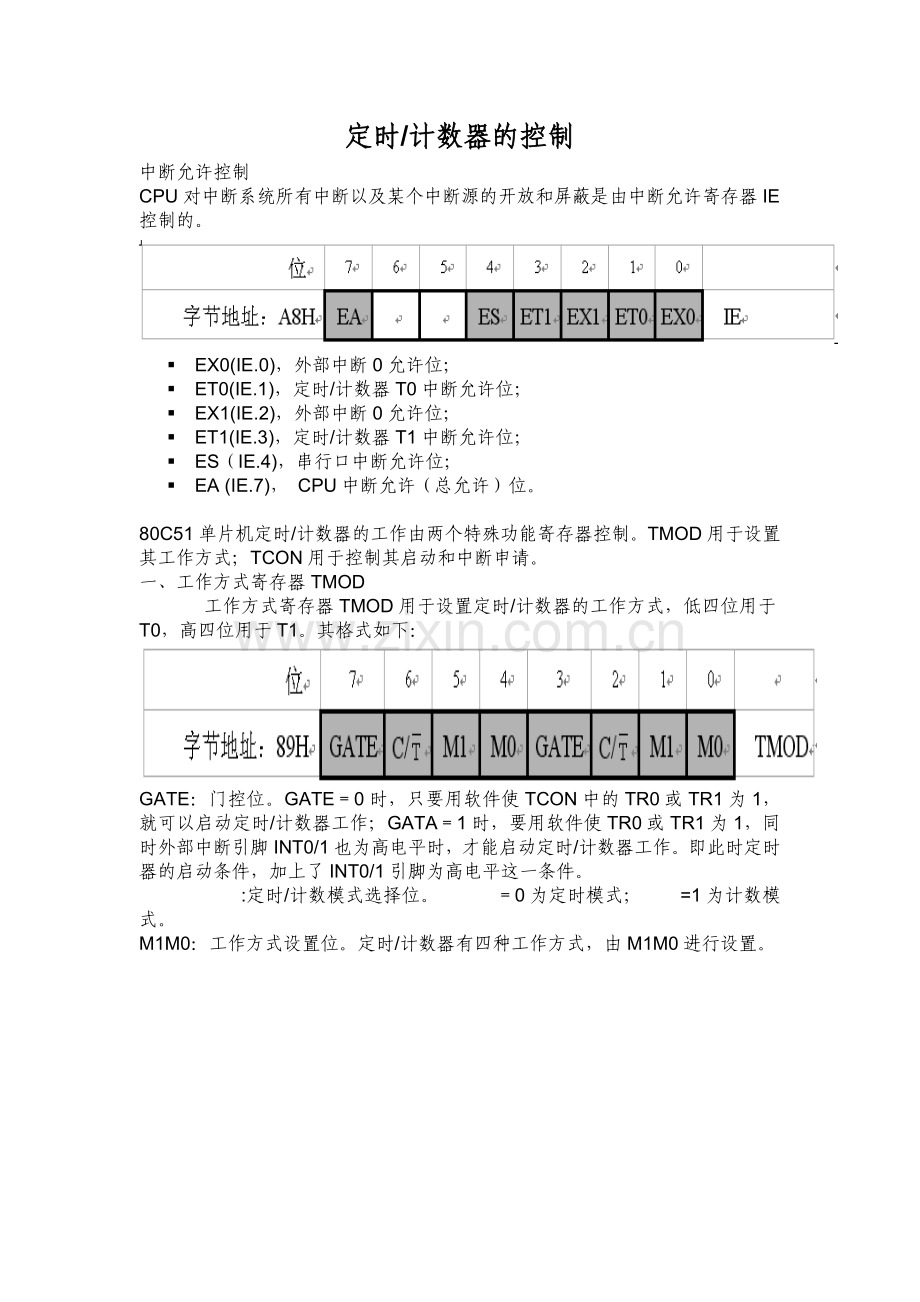

定时/计数器的控制
中断允许控制
CPU对中断系统所有中断以及某个中断源的开放和屏蔽是由中断允许寄存器IE控制的。

§ EX0(IE.0)，外部中断0允许位；
§ ET0(IE.1)，定时/计数器T0中断允许位；
§ EX1(IE.2)，外部中断0允许位；
§ ET1(IE.3)，定时/计数器T1中断允许位；
§ ES（IE.4)，串行口中断允许位；
§ EA (IE.7)， CPU中断允许（总允许）位。

80C51单片机定时/计数器的工作由两个特殊功能寄存器控制。TMOD用于设置其工作方式；TCON用于控制其启动和中断申请。
一、工作方式寄存器TMOD
工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。其格式如下：

GATE：门控位。GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时，要用软件使TR0或TR1为1，同时外部中断引脚INT0/1也为高电平时，才能启动定时/计数器工作。即此时定时器的启动条件，加上了INT0/1引脚为高电平这一条件。
:定时/计数模式选择位。 ＝0为定时模式； =1为计数模式。
M1M0：工作方式设置位。定时/计数器有四种工作方式，由M1M0进行设置。

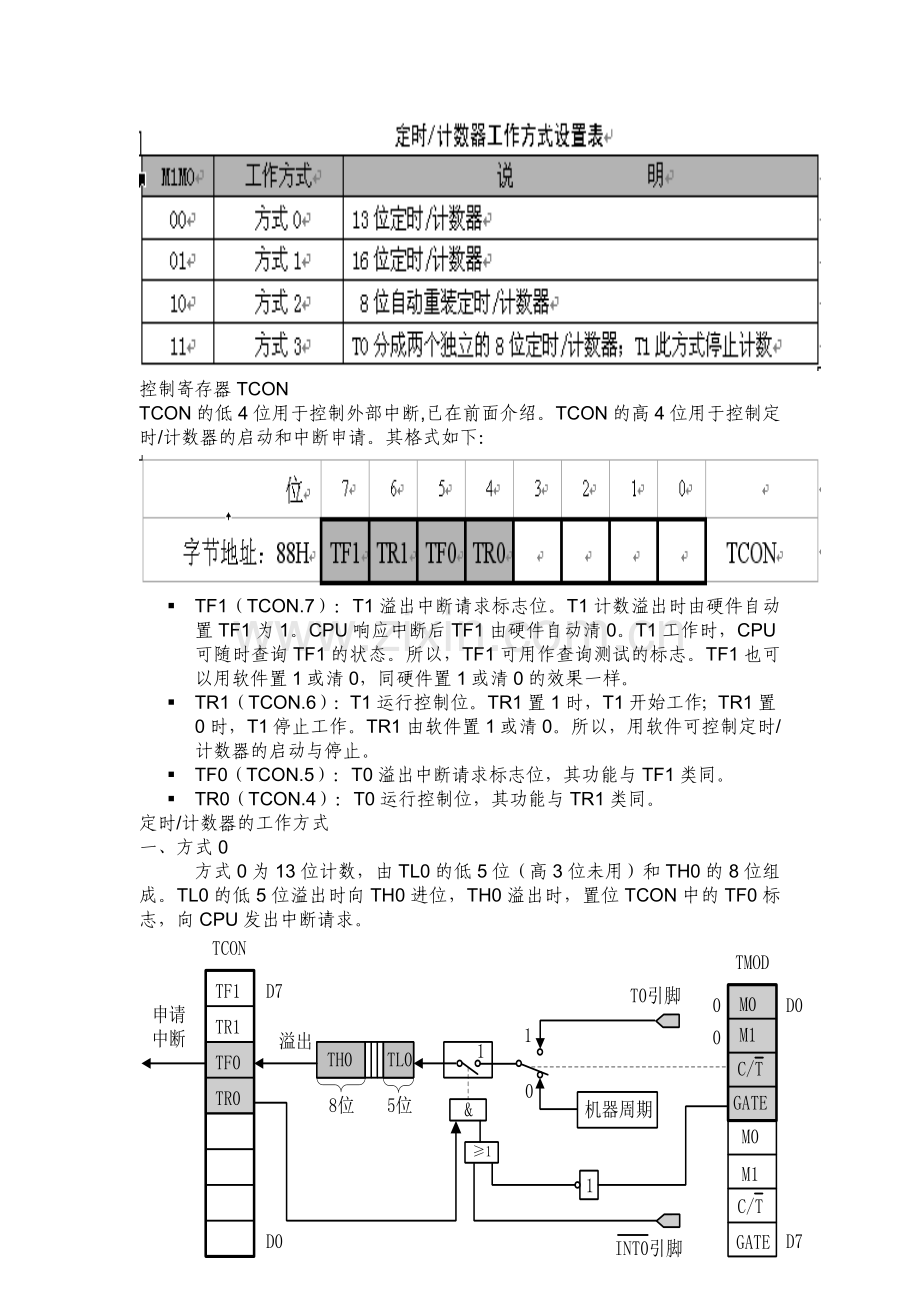

控制寄存器TCON
TCON的低4位用于控制外部中断,已在前面介绍。TCON的高4位用于控制定时/计数器的启动和中断申请。其格式如下：

§ TF1（TCON.7）：T1溢出中断请求标志位。T1计数溢出时由硬件自动置TF1为1。CPU响应中断后TF1由硬件自动清0。T1工作时，CPU可随时查询TF1的状态。所以，TF1可用作查询测试的标志。TF1也可以用软件置1或清0，同硬件置1或清0的效果一样。
§ TR1（TCON.6）：T1运行控制位。TR1置1时，T1开始工作；TR1置0时，T1停止工作。TR1由软件置1或清0。所以，用软件可控制定时/计数器的启动与停止。
§ TF0（TCON.5）：T0溢出中断请求标志位，其功能与TF1类同。
§ TR0（TCON.4）：T0运行控制位，其功能与TR1类同。
定时/计数器的工作方式
一、方式0
方式0为13位计数，由TL0的低5位（高3位未用）和TH0的8位组成。TL0的低5位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。

二、方式1
方式1的计数位数是16位，由TL0作为低8位、TH0作为高8位，组成了16位加1计数器 。

计数个数与计数初值的关系为：
三，方式2
T2CON地址0c8H；可为寻址
TF2
EXF2
RCLK
TCLK
EXEN2
TR2
C/T2
CP/RL2
溢出标志
外部标志
接收时钟标志
发送时钟
允许
运行控制位

C/T2 定时器方式（0）或计数器（1）方式选择位。
CP/RL2 捕获/重装载标志位。
定时器初值计算
RCAP2H=（65536-Fosc/32/波特率）>>8
RCAP2L=（65536-Fosc/32/波特率）&0xff
T2MOD 地址0c9H
7
6
5
4
3
2
1
0
----
----
----
----
----
----
T2OE
DCEN
