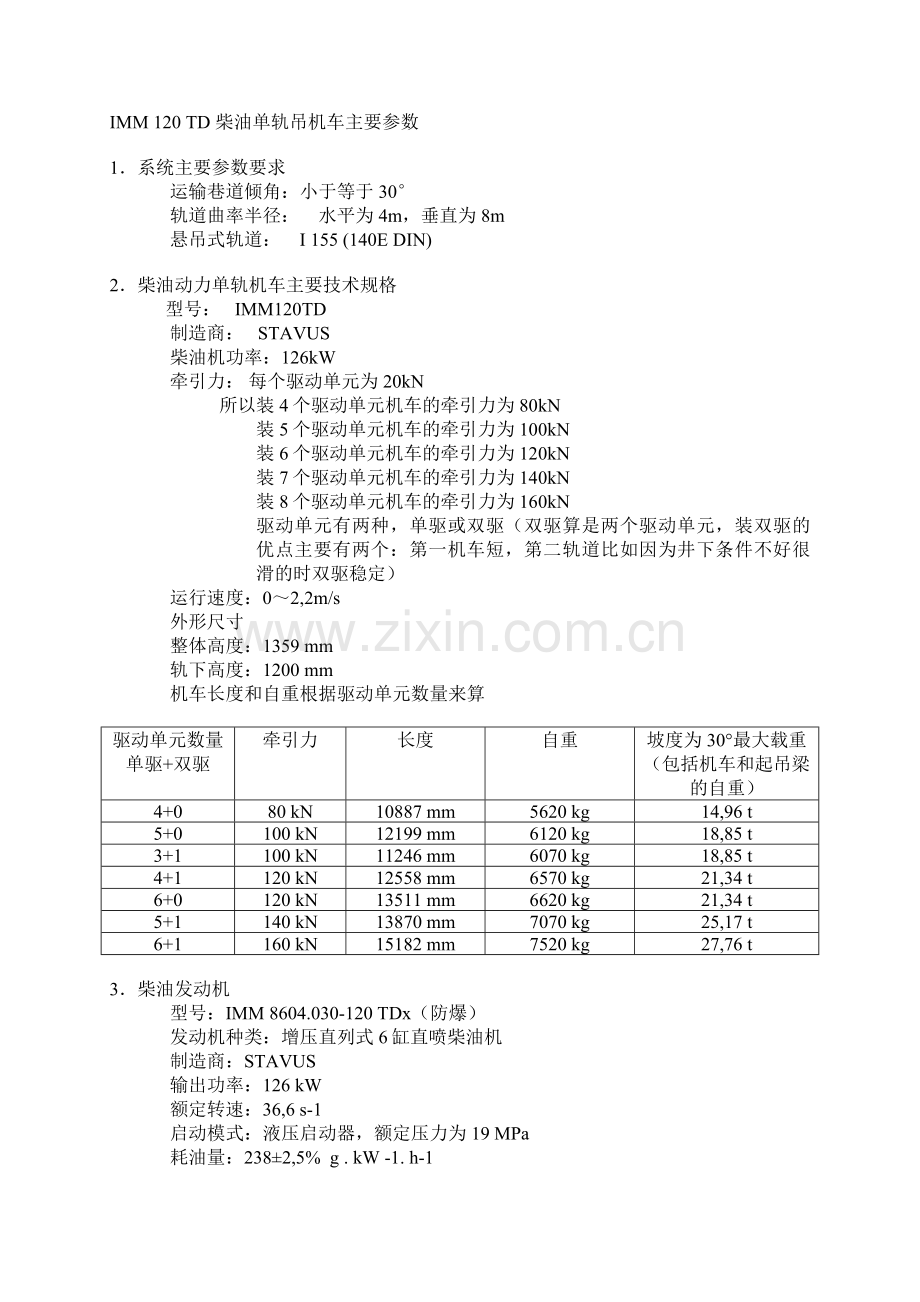

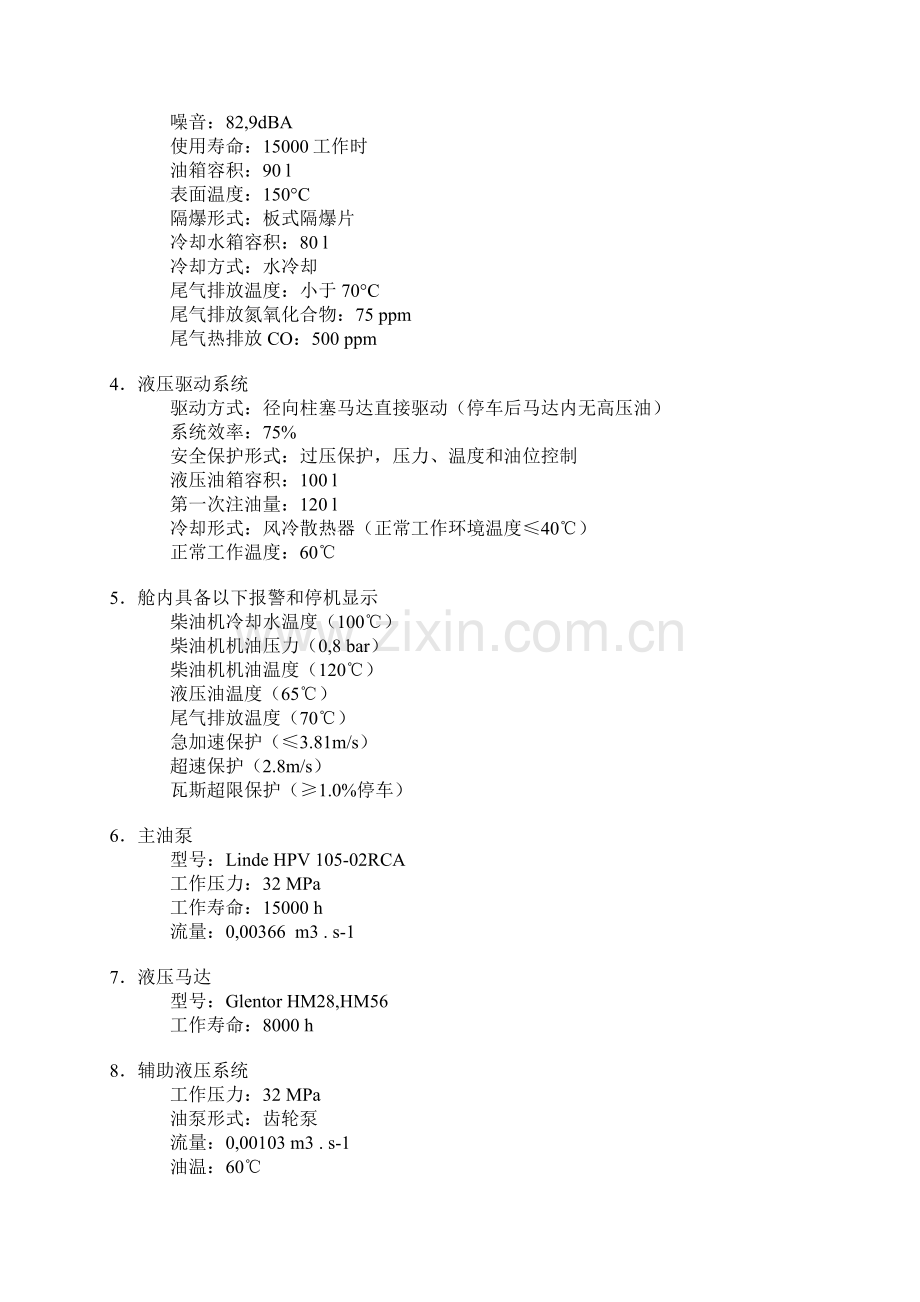

IMM 120 TD 柴油单轨吊机车主要参数 1．系统主要参数要求运输巷道倾角：小于等于30°　轨道曲率半径：　水平为4m，垂直为8m 悬吊式轨道：　I 155 (140E DIN) 2．柴油动力单轨机车主要技术规格型号： IMM120TD 制造商： STAVUS 柴油机功率：126kW 牵引力：每个驱动单元为20kN 所以装4个驱动单元机车的牵引力为80kN 装5个驱动单元机车的牵引力为100kN 装6个驱动单元机车的牵引力为120kN 装7个驱动单元机车的牵引力为140kN 装8个驱动单元机车的牵引力为160kN 驱动单元有两种，单驱或双驱（双驱算是两个驱动单元，装双驱的优点主要有两个：第一机车短，第二轨道比如因为井下条件不好很滑的时双驱稳定）运行速度：0～2,2m/s 外形尺寸整体高度：1359 mm 轨下高度：1200 mm 机车长度和自重根据驱动单元数量来算驱动单元数量单驱+双驱牵引力长度自重坡度为30°最大载重（包括机车和起吊梁的自重） 4+0 80 kN 10887 mm 5620 kg 14,96 t 5+0 100 kN 12199 mm 6120 kg 18,85 t 3+1 100 kN 11246 mm 6070 kg 18,85 t 4+1 120 kN 12558 mm 6570 kg 21,34 t 6+0 120 kN 13511 mm 6620 kg 21,34 t 5+1 140 kN 13870 mm 7070 kg 25,17 t 6+1 160 kN 15182 mm 7520 kg 27,76 t 3．柴油发动机型号：IMM 8604.030-120 TDx（防爆）发动机种类：增压直列式6缸直喷柴油机制造商：STAVUS 输出功率：126 kW　额定转速：36,6 s-1 启动模式：液压启动器，额定压力为19 MPa 耗油量：238±2,5% g . kW -1. h-1 噪音：82,9dBA 使用寿命：15000工作时油箱容积：90 l 表面温度：150°C 隔爆形式：板式隔爆片冷却水箱容积：80 l 冷却方式：水冷却尾气排放温度：小于70°C 尾气排放氮氧化合物：75 ppm 尾气热排放CO：500 ppm 4．液压驱动系统驱动方式：径向柱塞马达直接驱动（停车后马达内无高压油）系统效率：75% 安全保护形式：过压保护，压力、温度和油位控制液压油箱容积：100 l 第一次注油量：120 l 冷却形式：风冷散热器（正常工作环境温度≤40℃）正常工作温度：60℃ 5．舱内具备以下报警和停机显示柴油机冷却水温度（100℃）柴油机机油压力（0,8 bar）柴油机机油温度（120℃）液压油温度（65℃）尾气排放温度（70℃）急加速保护（≤3.81m/s）超速保护（2.8m/s）瓦斯超限保护（≥1.0%停车） 6．主油泵型号：Linde HPV 105-02RCA 工作压力：32 MPa 工作寿命：15000 h 流量：0,00366 m3 . s-1 7．液压马达型号：Glentor HM28,HM56 工作寿命：8000 h 8．辅助液压系统工作压力：32 MPa 油泵形式：齿轮泵流量：0,00103 m3 . s-1 油温：60℃ 驱动系统控制方式：手动液压控制行走与提升转换：手动控制、自动闭锁 9．驱动轮与制动轮驱动轮直径：350mm 驱动轮工作寿命：1200h 10．紧急制动系统最大受控速度：2.8m/s 重载下坡制动减速度：2.5m/s(可调整) 闸靴或闸块材料：seda-litina 制动工作模式：弹簧制动，压力油释放显示形式：信号灯显示紧急制动时间：<0.5s 工作制动时间：<0.7s 制动距离：≤3m（满载，30°下坡，速度为2 m/s）制动力：1,5 x 牵引力 11．电控系统发电机防爆形式：ExIM2Ex、dl 本安型电源：ExM2EExd【ib】I 电压等级：12V 最大工作电流：2A 防护等级：IP54 12．气控系统空气泵：JIKOV 4104 空气压力：0,6 MPa
