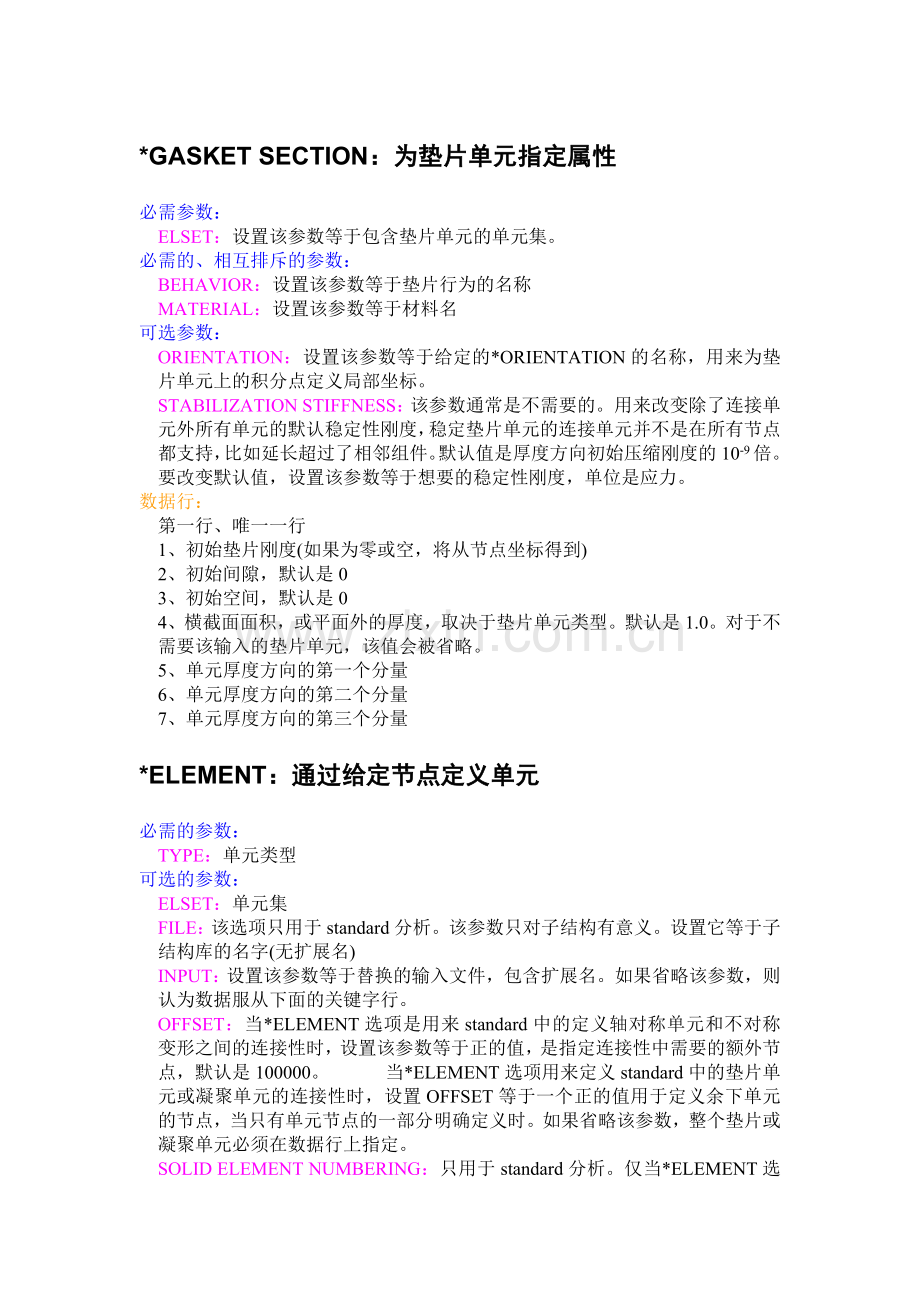

*GASKET SECTION：为垫片单元指定属性
必需参数：
ELSET：设置该参数等于包含垫片单元的单元集。
必需的、相互排斥的参数：
BEHAVIOR：设置该参数等于垫片行为的名称
MATERIAL：设置该参数等于材料名
可选参数：
ORIENTATION：设置该参数等于给定的*ORIENTATION的名称，用来为垫片单元上的积分点定义局部坐标。
STABILIZATION STIFFNESS：该参数通常是不需要的。用来改变除了连接单元外所有单元的默认稳定性刚度，稳定垫片单元的连接单元并不是在所有节点都支持，比如延长超过了相邻组件。默认值是厚度方向初始压缩刚度的10-9倍。要改变默认值，设置该参数等于想要的稳定性刚度，单位是应力。
数据行：
第一行、唯一一行
1、初始垫片刚度(如果为零或空，将从节点坐标得到)
2、初始间隙，默认是0
3、初始空间，默认是0
4、横截面面积，或平面外的厚度，取决于垫片单元类型。默认是1.0。对于不需要该输入的垫片单元，该值会被省略。
5、单元厚度方向的第一个分量
6、单元厚度方向的第二个分量
7、单元厚度方向的第三个分量
*ELEMENT：通过给定节点定义单元
必需的参数：
TYPE：单元类型
可选的参数：
ELSET：单元集
FILE：该选项只用于standard分析。该参数只对子结构有意义。设置它等于子结构库的名字(无扩展名)
INPUT：设置该参数等于替换的输入文件，包含扩展名。如果省略该参数，则认为数据服从下面的关键字行。
OFFSET：当*ELEMENT选项是用来standard中的定义轴对称单元和不对称变形之间的连接性时，设置该参数等于正的值，是指定连接性中需要的额外节点，默认是100000。 当*ELEMENT选项用来定义standard中的垫片单元或凝聚单元的连接性时，设置OFFSET等于一个正的值用于定义余下单元的节点，当只有单元节点的一部分明确定义时。如果省略该参数，整个垫片或凝聚单元必须在数据行上指定。
SOLID ELEMENT NUMBERING：只用于standard分析。仅当*ELEMENT选项用来定义垫片单元时该参数才使用。使用该参数通过等效实体单元的节点排序来指定垫片单元的连接性。设置它等于与垫片单元第一表面(SNEG)相关的等效实体单元的面的编号。如果该参数没有值被指定，则假设与垫片单元第一表面相关的实体单元的第一表面(S1)。
数据行：
第一行：
1、单元编号
2、单元的第一个节点号
3、第二个节点号
4、等等。重复。
基本形式：
*ELEMENT，TYPE=单元类型
单元编号，节点1编号，节点2编号，节点3编号……

GKxxx 单元:
1. 具有三个方向的DOF.
2. 可以考虑材料面内，横向剪切和沿厚度方向的材料性能
3. 可以考虑材料的热膨胀.
4. 面内与横向剪切为弹性性质.
5. 沿厚度方向可以考虑材料的塑性
6. 变形
7. 高温蠕变。
GKxxxN 单元:
1. 具有沿厚度方向的DOF.
2. 只具有沿厚度方向的材料性能.
3. 适用于可以忽略摩擦与面内变形的情况
4. 节省计算资源

网格划分:
a) 沿厚度方向只需要一层单元.
b) 不需要非常细的单元尺寸
c) 通过定义，垫片与法兰之间的初始间隙，简化网格的划分
i. *GASKET SECTION,
a) initial gap,
材料属性的设置:
1. 可以考虑材料面内，横向剪切和沿厚度方向的材料性能
2. 可以考虑材料的热膨胀.
3. 考虑材料的高温蠕变
沿厚度方向材料属性的设置:
通过TYPE参数，有两种类型的材料本构可供大家选择
TYPE=DAMAGE

TYPE=ELASTIC-PLASTIC
plastic closure at point D
