防水套管
管道穿地下室外墙、楼板面时应预埋刚性防水套管，套管型号为A型。

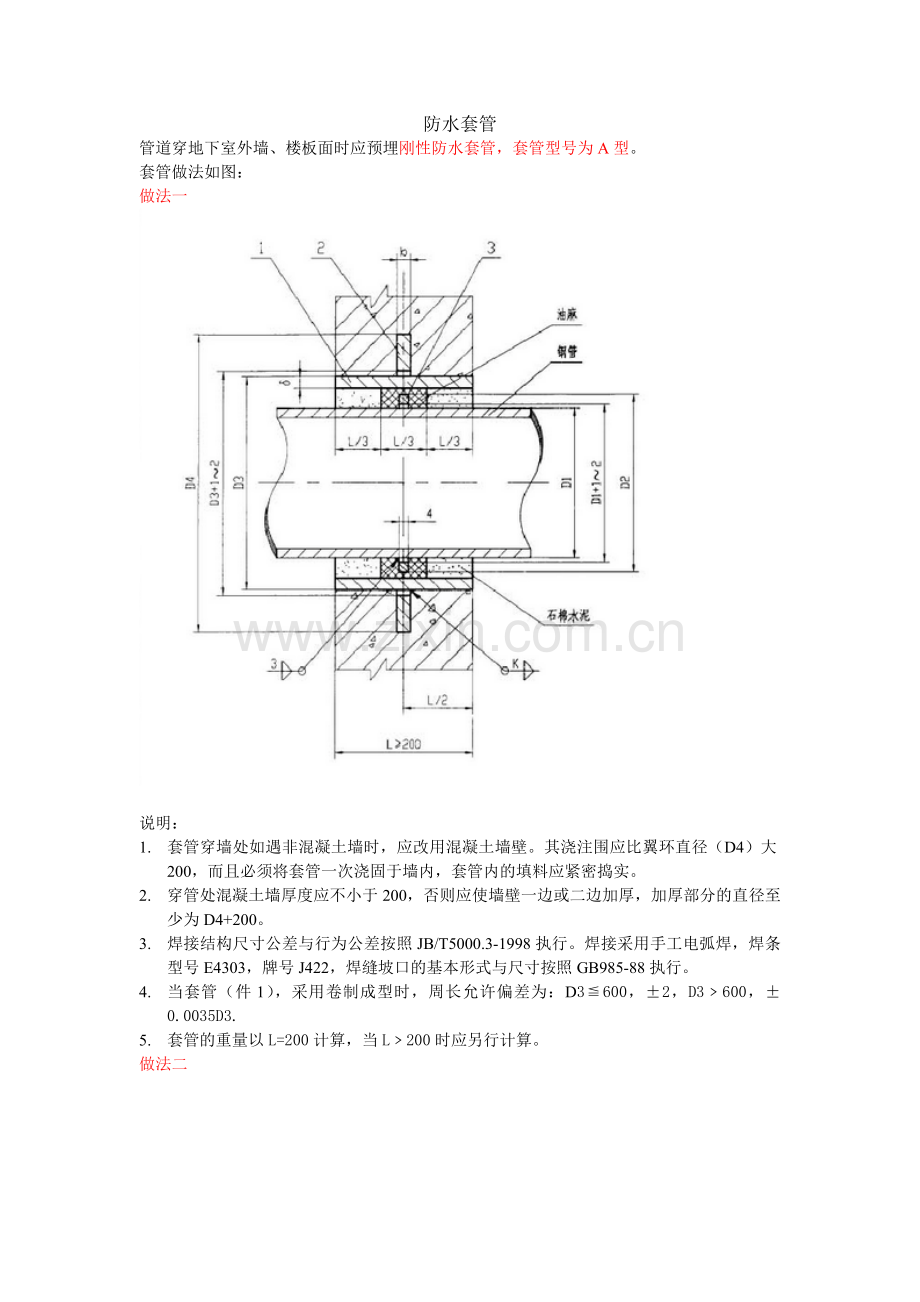

套管做法如图：
做法一

说明：
1. 套管穿墙处如遇非混凝土墙时，应改用混凝土墙壁。其浇注围应比翼环直径（D4）大200，而且必须将套管一次浇固于墙内，套管内的填料应紧密捣实。
2. 穿管处混凝土墙厚度应不小于200，否则应使墙壁一边或二边加厚，加厚部分的直径至少为D4+200。
3. 焊接结构尺寸公差与行为公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422，焊缝坡口的基本形式与尺寸按照GB985-88执行。
4. 当套管（件1），采用卷制成型时，周长允许偏差为：D3≦600，±2，D3﹥600，±0.0035D3.
5. 套管的重量以L=200计算，当L﹥200时应另行计算。
做法二

说明:
1. 本图适用与饮用水水池防水套管的安装。
2. 在石棉水泥填打完毕后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀、漆皮、污物、且干净、干燥。

说明：管径大于200mm的管道穿越人防围护结构时，在其穿墙处应设置外侧加防护挡板的刚性防水套管。
如图所示：

A型柔性防水套管做法：

材料表

名称
数量
材料
备注
1
法兰套管
1
Q235-A
焊接件
2

密封圈Ⅰ型
2
橡胶

密封圈Ⅱ型
1
橡胶

3
法兰压盖
1
Q235-A
焊接件
4
螺柱
n
4.8
GB897-88A
5
螺母
n
4
BG/T41-2000
