EE55高频变压器

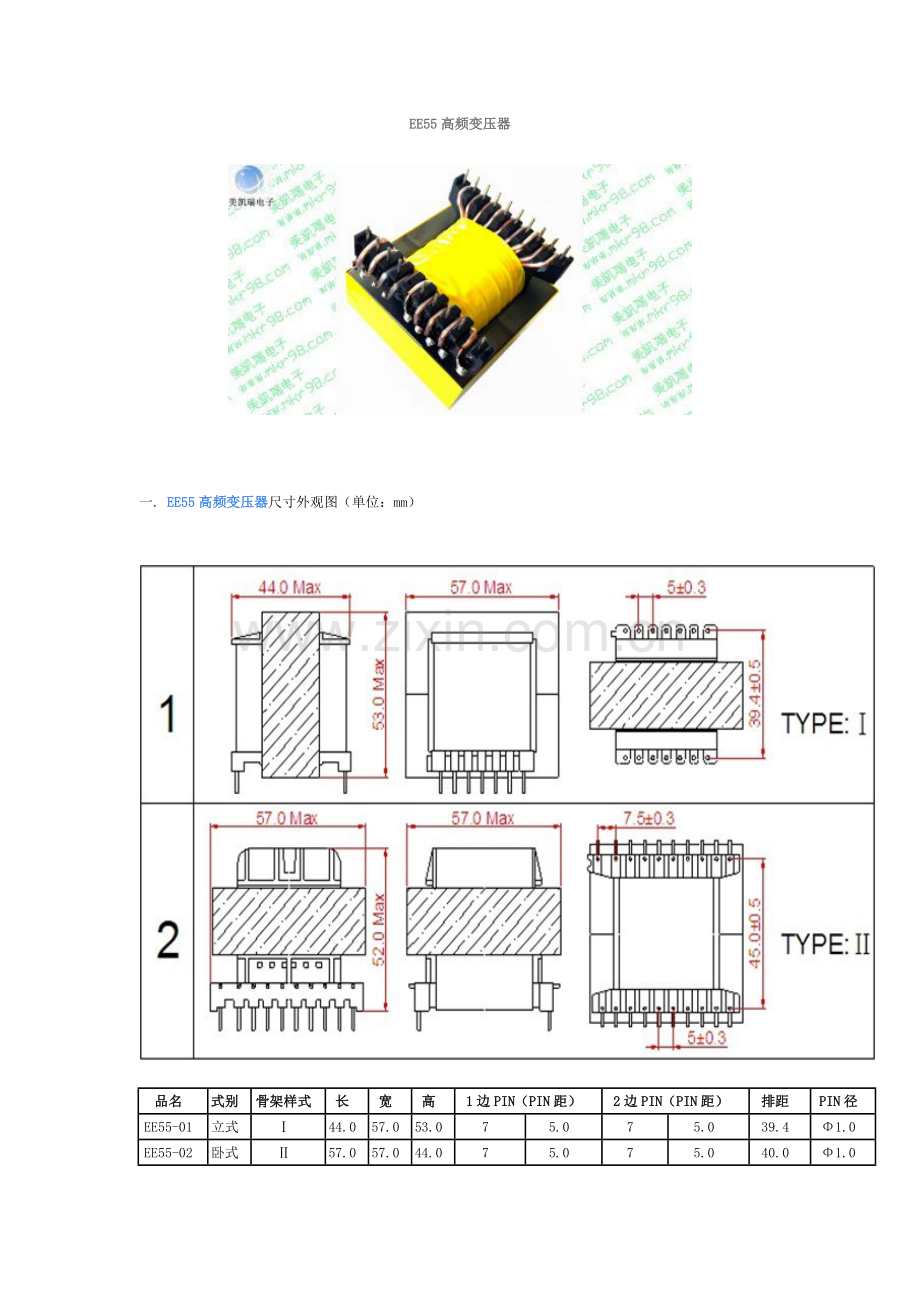

一. EE55高频变压器尺寸外观图（单位：mm）

品名
式别
骨架样式
长
宽
高
1边PIN（PIN距）
2边PIN（PIN距）
排距
PIN径
EE55-01
立式
Ⅰ
44.0
57.0
53.0
7
5.0
7
5.0
39.4
Φ1.0
EE55-02
卧式
Ⅱ
57.0
57.0
44.0
7
5.0
7
5.0
40.0
Φ1.0
EE55-03
卧式
Ⅱ
57.0
57.0
52.0
10
5.0
10
5.0
45.0
Φ1.0
EE55-04
卧式
Ⅱ
57.0
57.0
70.0
10
5.0
10
5.0
45.0
Φ1.0
EE55-05
卧式
Ⅱ
57.0
57.0
41.0
11
5.0
11
5.0
40.0
Φ1.0
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。骨架装配EE55磁芯有EE5515\EE5521\EE5525三种类型。本公司可按客户要求定制各种规格EE55高频变压器。

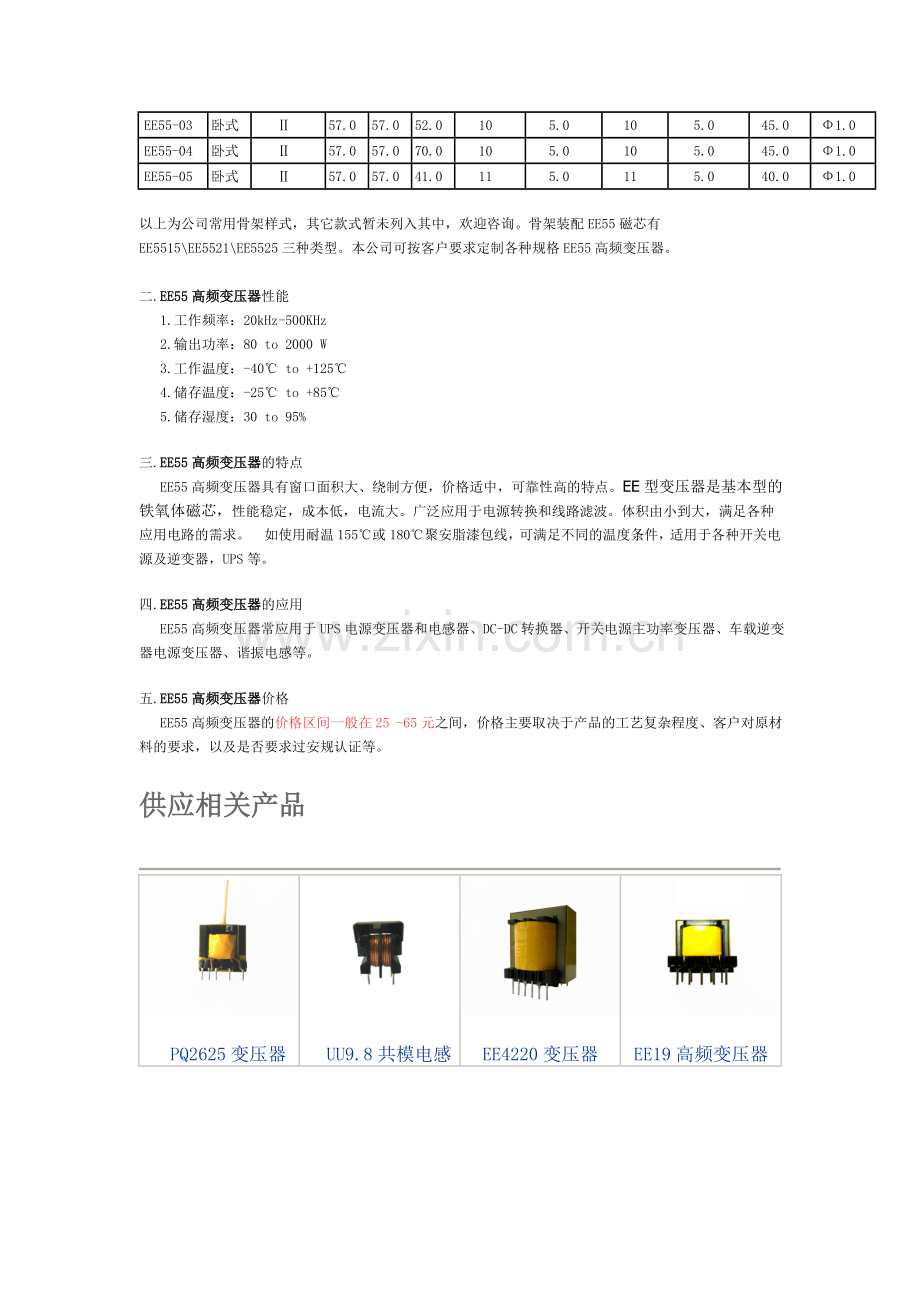

二.EE55高频变压器性能
  1.工作频率：20kHz-500KHz
  2.输出功率：80 to 2000 W
  3.工作温度：-40℃ to +125℃
  4.储存温度：-25℃ to +85℃
  5.储存湿度：30 to 95%
三.EE55高频变压器的特点
  EE55高频变压器具有窗口面积大、绕制方便，价格适中，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四.EE55高频变压器的应用
  EE55高频变压器常应用于UPS电源变压器和电感器、DC-DC转换器、开关电源主功率变压器、车载逆变器电源变压器、谐振电感等。
五.EE55高频变压器价格
  EE55高频变压器的价格区间一般在25 -65元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
