1 9705C测控装置技术说明（V 4.01）

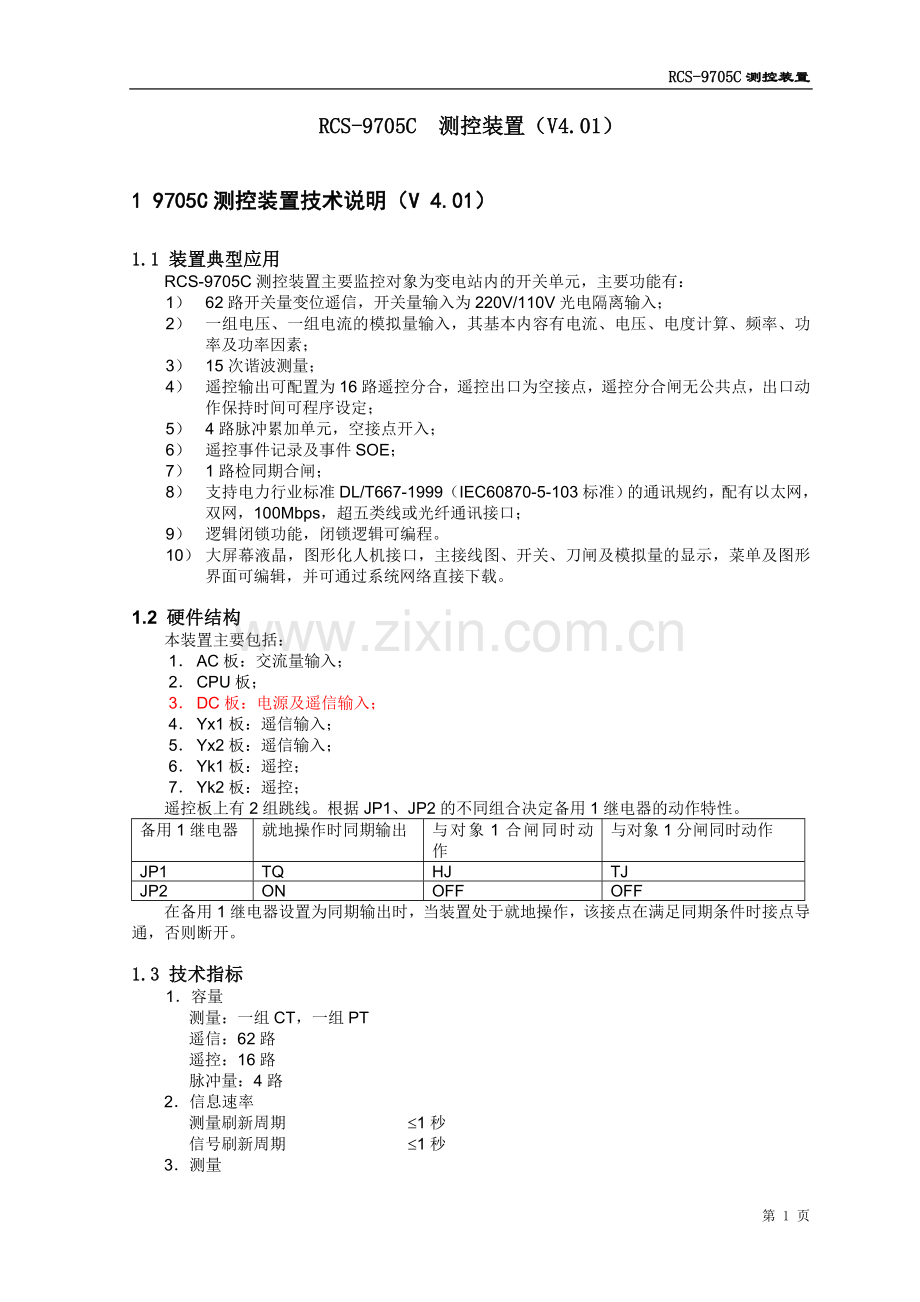

1.1 装置典型应用
RCS-9705C测控装置主要监控对象为变电站内的开关单元，主要功能有：
1） 62路开关量变位遥信，开关量输入为220V/110V光电隔离输入；
2） 一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；
3） 15次谐波测量；
4） 遥控输出可配置为16路遥控分合，遥控出口为空接点，遥控分合闸无公共点，出口动作保持时间可程序设定；
5） 4路脉冲累加单元，空接点开入；
6） 遥控事件记录及事件SOE；
7） 1路检同期合闸；
8） 支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口；
9） 逻辑闭锁功能，闭锁逻辑可编程。
10） 大屏幕液晶，图形化人机接口，主接线图、开关、刀闸及模拟量的显示，菜单及图形界面可编辑，并可通过系统网络直接下载。

1.2 硬件结构
本装置主要包括：
1． AC板：交流量输入；
2． CPU板；
3． DC板：电源及遥信输入；
4． Yx1板：遥信输入；
5． Yx2板：遥信输入；
6． Yk1板：遥控；
7． Yk2板：遥控；
遥控板上有2组跳线。根据JP1、JP2的不同组合决定备用1继电器的动作特性。
备用1继电器
就地操作时同期输出
与对象1合闸同时动作
与对象1分闸同时动作
JP1
TQ
HJ
TJ
JP2
ON
OFF
OFF
在备用1继电器设置为同期输出时，当装置处于就地操作，该接点在满足同期条件时接点导通，否则断开。

1.3 技术指标
1．容量
测量：一组CT，一组PT
遥信：62路
遥控：16路
脉冲量：4路
2．信息速率
测量刷新周期 £1秒
信号刷新周期 £1秒
3．测量
U、I £±0.2%
P、Q、S、CosF £±0.5%
系统侧频率 £±0.01Hz
线路侧频率 £±0.01Hz
相角差 £±1度
积分电度 £±1%
输入信号范围 0~120%UN UN=100V
0~120%IN IN=5A/1A
输入方式 PT、CT隔离
4．信号
事件分辨率 <2ms
信号输入方式 无源接点
5．脉冲量
最小脉冲间隔 40ms
6．网络接口
接口标准 DL/T667-1999(IEC60870-5-103)，100M以太网
7．工作电源
输入电压 220V，110V 允许偏差 +15%，-20%
功耗 <25W
8．交流参数
电压 100/V，100V
电流 5A，1A
频率 50HZ
电压功耗 <0.5VA/相
电流功耗 <1VA/相（IN=5A）
<0.5VA/相（IN=1A）
9．物理特性
工作温度 -25°C~60°C
抗干扰 满足IEC255-22-4
湿度和压力 满足DL478

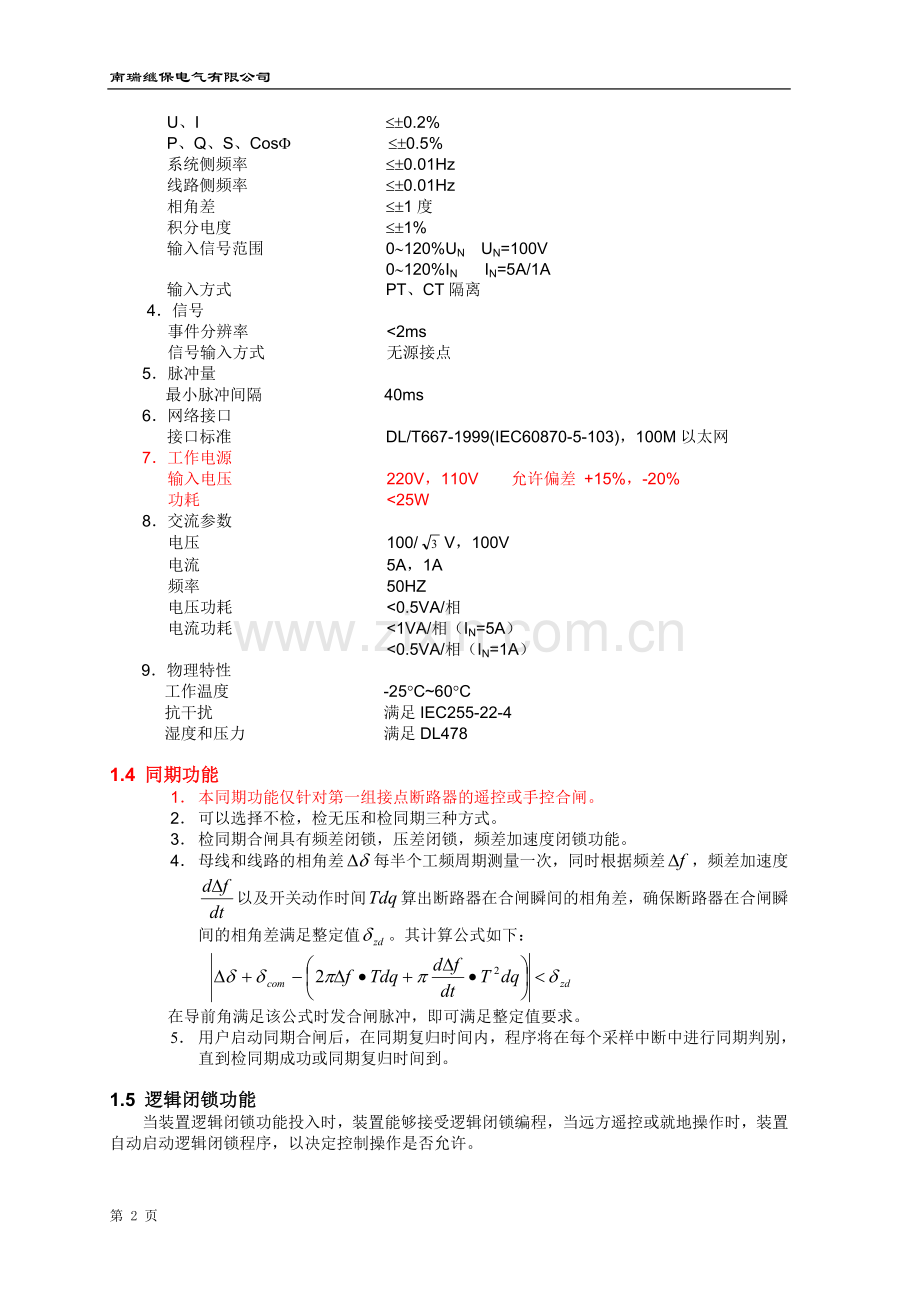

1.4 同期功能
1． 本同期功能仅针对第一组接点断路器的遥控或手控合闸。
2． 可以选择不检，检无压和检同期三种方式。
3． 检同期合闸具有频差闭锁，压差闭锁，频差加速度闭锁功能。
4． 母线和线路的相角差每半个工频周期测量一次，同时根据频差，频差加速度以及开关动作时间算出断路器在合闸瞬间的相角差，确保断路器在合闸瞬间的相角差满足整定值。其计算公式如下：

在导前角满足该公式时发合闸脉冲，即可满足整定值要求。
5． 用户启动同期合闸后，在同期复归时间内，程序将在每个采样中断中进行同期判别，直到检同期成功或同期复归时间到。

1.5 逻辑闭锁功能
当装置逻辑闭锁功能投入时，装置能够接受逻辑闭锁编程，当远方遥控或就地操作时，装置自动启动逻辑闭锁程序，以决定控制操作是否允许。
1.6 菜单结构
本装置采用中文菜单显示技术实现人机交互，菜单的组织结构如图所示。

参数设置
主菜单
监控参数
遥信参数
同期参数
精度自动调整
精度手动调整
电度清零
出厂参数设置

报告清除
时间设置
版本显示

手控操作
通信信息

基本数据

功率数据
模拟量显示

谐波数据

遥测一次值

数字量显示
遥信状态
联锁信息
脉冲计数

SOE报告

操作报告
报告显示

9705C菜单结构

NR 南瑞继保
RCS-9705C
单元监控装置

地址 通信 年月 对时 时间
该装置在上电或复位以后，显示器自动处于“开机屏幕”，显示如下图所示：

或显示主接线图，主接线图可网络下装更改。

在“开机屏幕”状态下，按“取消”进入主菜单，在“主菜单”下，按“取消”回到“开机屏幕”状态。对一般的屏幕，“5”，“6”，“3”，“4”为光标调整键，将光标调整到适当的位置后，对可修改的数据，按“+”，“-”键进入编辑界面，可以修改数值，按“确定”键确认修改，并把相应的数据写入E2PROM。对于选择菜单，当光标移到位后，按“确定”键，将选择所指项目。

1.7 参数设置
参数设置是测控装置的重要功能，也是应慎重使用的功能。整个装置的正确运行都依赖于参数的正确设置。因此，一方面参数设置必须慎重，运行设备的参数设置应由专门的技术人员负责进行；另一方面，如发现某单元运行不正常，首先应检查的即是该单元的参数是否正确。
在主菜单下选择“参数设置”，即进入下列菜单。

1.7.1监控参数

序号
定值名称
定值
整定范围
1
遥控接点跳闸保持时间1
Ytt1
0~10S
2
遥控接点合闸保持时间1
Yht1
0~10S
3
遥控接点跳闸保持时间2
Ytt2
0~10S
4
遥控接点合闸保持时间2
Yht2
0~10S
5
遥控接点跳闸保持时间3
Ytt3
0~10S
6
遥控接点合闸保持时间3
Yht3
0~10S
7
遥控接点跳闸保持时间4
Ytt4
0~10S
8
遥控接点合闸保持时间4
Yht4
0~10S
9
遥控接点跳闸保持时间5
Ytt5
0~10S
10
遥控接点合闸保持时间5
Yht5
0~10S
11
遥控接点跳闸保持时间6
Ytt6
0~10S
12
遥控接点合闸保持时间6
Yht6
0~10S
13
遥控接点跳闸保持时间7
Ytt7
0~10S
14
遥控接点合闸保持时间7
Yht7
0~10S
15
遥控接点跳闸保持时间8
Ytt8
0~10S
16
遥控接点合闸保持时间8
Yht8
0~10S
17
遥控接点跳闸保持时间9
Ytt9
0~10S
18
遥控接点合闸保持时间9
Yht9
0~10S
19
遥控接点跳闸保持时间10
Ytt10
0~10S
20
遥控接点合闸保持时间10
Yht10
0~10S
21
遥控接点跳闸保持时间11
Ytt11
0~10S
22
遥控接点合闸保持时间11
Yht11
0~10S
23
遥控接点跳闸保持时间12
Ytt12
0~10S
24
遥控接点合闸保持时间12
Yht12
0~10S
25
遥控接点跳闸保持时间13
Ytt13
0~10S
26
遥控接点合闸保持时间13
Yht13
0~10S
27
遥控接点跳闸保持时间14
Ytt14
0~10S
28
遥控接点合闸保持时间14
Yht14
0~10S
29
遥控接点跳闸保持时间15
Ytt15
0~10S
30
遥控接点合闸保持时间15
Yht15
0~10S
31
遥控接点跳闸保持时间16
Ytt16
0~10S
32
遥控接点合闸保持时间16
Yht16
0~10S
33
母线电压一次值

34
线路电压一次值

35
线路电压二次值

36
零序电压一次值

37
零序电压二次值

38
线路电流一次值

39
线路电流二次值

40
零序电流一次值

41
循环上送时间

0~900S
42
死区定值

0~100%
43
操作控制字
OpWord
0~65535
44
装置地址
addr
0~65534
45
IP1子网高位地址

0~254
46
IP1子网低位地址

1~254
47
IP2子网高位地址

0~254
48
IP2子网低位地址

1~254
49
掩码地址3位

0~255
50
掩码地址2位

0~255
51
掩码地址1位

0~255
52
掩码地址0位

0~255
53
允许文件下装

0/1
54
硬件闭锁投入
bstr
0/1
55
四位时标上送

0/1
56
操作信息上送

0/1
57
测试信息

0/1
58
IRIG-B

0/1
59
遥控 1分闭锁

0/1
60
遥控 1合闭锁

0/1
61
遥控 2分闭锁

0/1
62
遥控 2合闭锁

0/1
63
遥控 3分闭锁

0/1
64
遥控 3合闭锁

0/1
65
遥控 4分闭锁

0/1
66
遥控 4合闭锁

0/1
67
遥控 5分闭锁

0/1
68
遥控 5合闭锁

0/1
69
遥控 6分闭锁

0/1
70
遥控 6合闭锁

0/1
71
遥控 7分闭锁

0/1
72
遥控 7合闭锁

0/1
73
遥控 8分闭锁

0/1
74
遥控 8合闭锁

0/1
75
遥控 9分闭锁

0/1
76
遥控 9合闭锁

0/1
77
遥控10分闭锁

0/1
78
遥控10合闭锁

0/1
79
遥控11分闭锁

0/1
80
遥控11合闭锁

0/1
81
遥控12分闭锁

0/1
82
遥控12合闭锁

0/1
83
遥控13分闭锁

0/1
84
遥控13合闭锁

0/1
85
遥控14分闭锁

0/1
86
遥控14合闭锁

0/1
87
遥控15分闭锁

0/1
88
遥控15合闭锁

0/1
89
遥控16分闭锁

0/1
90
遥控16合闭锁

0/1
说明：
1． 遥控跳闸、合闸的动作保持时间通常为120ms左右。但对于某些操作回路无保持继电器的开关，可能要求延长，对此增加了遥控保持时间设置功能。
2． 地址是整个监控系统中的地址，是通讯的一项重要参数，所有通讯管理单元与监控装置之间的通信都是由地址来识别的，整个监控系统中的各装置地址应各不相同。因此在检查通讯故障时，首先检查地址的设置，装置地址范围为0~65534。IP地址设置高两位，与装置地址组合成在系统中的完整IP地址。在整个系统中，装置地址是唯一的。
3． 硬件闭锁投入：当此控制字设定为1时，第二个遥控板为逻辑闭锁板，其状态由逻辑运算结果控制。
4． 操作控制字：每一个遥控对象对应其中一位，从低到高依次排放。遥控对象的相应位置为0表示当装置的远方/就地压板处于就地时，此遥控对象仍可接受遥控。遥控对象的相应位置为1表示当装置的远方/就地压板处于就地时，此遥控对象拒绝遥控。
5． 遥控对象的闭锁控制字决定该对象的逻辑闭锁功能是否投入。
6． 四位时标设为1，则装置上送的时间信息为4位时标，设为0时，装置上送的时间信息为7位时标。
7． 操作上送控制字为1时，装置的操作报告包括远控、手控、闭锁报告上送，为0时，不上送。
8． IRIG-B为1时，装置采用IRIG-B码对时

1.7.2遥信参数
序号
定值名称
定值
范围
序号
定值名称
定值
范围
1
遥信1防抖时限
Yxt1
0~10S
33
遥信33防抖时限
Yxt33
0~10S
2
遥信2防抖时限
Yxt2
0~10S
34
遥信34防抖时限
Yxt34
0~10S
3
遥信3防抖时限
Yxt3
0~10S
35
遥信35防抖时限
Yxt35
0~10S
4
遥信4防抖时限
Yxt4
0~10S
36
遥信36防抖时限
Yxt36
0~10S
5
遥信5防抖时限
Yxt5
0~10S
37
遥信37防抖时限
Yxt37
0~10S
6
遥信6防抖时限
Yxt6
0~10S
32
遥信32防抖时限
Yxt32
0~10S
7
遥信7防抖时限
Yxt7
0~10S
38
遥信38防抖时限
Yxt38
0~10S
8
遥信8防抖时限
Yxt8
0~10S
39
遥信39防抖时限
Yxt39
0~10S
9
遥信9防抖时限
Yxt9
0~10S
40
遥信40防抖时限
Yxt30
0~10S
10
遥信10防抖时限
Yxt10
0~10S
41
遥信41防抖时限
Yxt41
0~10S
11
遥信11防抖时限
Yxt11
0~10S
42
遥信42防抖时限
Yxt42
0~10S
12
遥信12防抖时限
Yxt12
0~10S
43
遥信43防抖时限
Yxt43
0~10S
13
遥信13防抖时限
Yxt13
0~10S
44
遥信44防抖时限
Yxt44
0~10S
14
遥信14防抖时限
Yxt14
0~10S
45
遥信45防抖时限
Yxt45
0~10S
15
遥信15防抖时限
Yxt15
0~10S
46
遥信46防抖时限
Yxt46
0~10S
16
遥信16防抖时限
Yxt16
0~10S
47
遥信47防抖时限
Yxt47
0~10S
17
遥信17防抖时限
Yxt17
0~10S
48
遥信48防抖时限
Yxt48
0~10S
18
遥信18防抖时限
Yxt18
0~10S
49
遥信49防抖时限
Yxt49
0~10S
19
遥信19防抖时限
Yxt19
0~10S
50
遥信50防抖时限
Yxt50
0~10S
20
遥信20防抖时限
Yxt20
0~10S
51
遥信51防抖时限
Yxt51
0~10S
21
遥信21防抖时限
Yxt21
0~10S
52
遥信52防抖时限
Yxt52
0~10S
22
遥信22防抖时限
Yxt22
0~10S
53
遥信53防抖时限
Yxt53
0~10S
23
遥信23防抖时限
Yxt23
0~10S
54
遥信54防抖时限
Yxt54
0~10S
24
遥信24防抖时限
Yxt24
0~10S
55
遥信55防抖时限
Yxt55
0~10S
25
遥信25防抖时限
Yxt25
0~10S
56
遥信56防抖时限
Yxt56
0~10S
26
遥信26防抖时限
Yxt26
0~10S
57
遥信57防抖时限
Yxt57
0~10S
27
遥信27防抖时限
Yxt27
0~10S
58
遥信58防抖时限
Yxt58
0~10S
28
遥信28防抖时限
Yxt28
0~10S
59
遥信59防抖时限
Yxt59
0~10S
29
遥信29防抖时限
Yxt29
0~10S
60
遥信60防抖时限
Yxt60
0~10S
30
遥信30防抖时限
Yxt30
0~10S
61
遥信61防抖时限
Yxt61
0~10S
31
遥信31防抖时限
Yxt31
0~10S
62
遥信62防抖时限
Yxt62
0~10S
说明：
遥信输入是带时限的，即某一位状态变位后，在一定的时限内该状态不应再变位，如果变位，则该变化将不被确认，此是防止遥信抖动的有效措施。为正确利用此项功能，每一位遥信输入都对应了一个防抖时限，通常设为20ms左右，如果其遥信输入的抖动时间较长，可以相应设置较长的时限。装置初使化的默认值为20ms。
本装置的最多可插两个遥信板，每个遥信板有遥信电源监视输入3个，当所有遥信板的遥信电源监视输入不接遥信正电，装置会产生遥信失电报警事件。

1.7.3 同期参数
序号
定值名称
定值
范围
序号
定值名称
定值
范围
1
低压闭锁值
Ubs
0~100V
7
同期复归时间
Trs
0~40S
2
压差闭锁值
DelU
0~100V
8
线路电压类型
Utyp
0~5
3
频差闭锁值
DelF
0~2Hz
9
线路补偿角

0~180°
4
频差加速度闭锁
Dfdt
0~2Hz
10
不检方式
Bj
0~1
5
开关动作总时间
Tdq
0~2S
11
检无压方式
Jwy
0~1
6
允许合闸角
Dazd
0~180°
12
检同期方式
Jtq
0~1
说明：
1． 低压闭锁定值：当参与检同期判别的两个电压中任一个电压小于该定值时，不允许合闸
2． 差压闭锁定值：当参与检同期判别的两个电压的差值大于该定值时，不允许合闸
3． 频差闭锁值：当参与检同期判别的两个电压的频率差值大于该定值时，不允许合闸
4． 频差加速度闭锁：当参与检同期判别的两个电压的频率差值的加速度大于该定值时，不允许合闸
5． Tdq是指开关接收到合闸脉冲到合上开关的时间。
6． 允许合闸角：当参与检同期判别的两个电压的相位角度差值大于该定值时，不允许合闸
7． 同期复归时间：判别同期条件的最长时间，在此时间内同期条件不满足按控制失败处理
8． 线路电压类型中“0～5”分别代表所选的线路电压为Ua，Ub，Uc，Uab，Ubc，Uca。
9． 线路补偿角：检同期的时候，将母线电压的相角加上该角度后再与线路电压的相角比较，判断同期条件是否满足
10． 不检方式，检无压和检同期方式中“0”代表退出，“1”代表投入。
1.7.4 精度自动调整
精度自动调整功能是装置维护时使用的功能。主要包括电压、电流幅值以及功率的调整，这应是每一台装置调试的第一步(出厂时已调试完毕，建议用户不要调整)。

1.7.5 精度手动调整
精度手动调整功能是精度自动调整功能的扩充。当在现场更换交流插件时，可将新换上的交流插件标签上列出的精度调整参数填入相应的项目中，达到调整精度的目的。

1.7.6 电度清零
脉冲电度和计算电度清零。

1.8 模拟量显示
模拟量显示主要为交流测量而设，将可以显示9705所采集、计算的大部分数据。数据显示可分为两大类：基本数据和功率数据。所有电压、电流、功率的显示均为二次值。

1.8.1 基本数据
基本数据：
F: 50.00 S: 866.0
Fx: 50.00 P: 866.0
Cos: 1.000 Q: 0.0
Ua: 57.70 I0： 0.000
Ub: 57.70 Ia: 5.000
Uc: 57.70 Ib: 5.000
Ux: 57.70 Ic: 5.000
Uab: 100.00 KWH: 32100
Ubc: 100.00 KVH: 25120
Uca: 100.00 -KWH: 22310
U0: 0.0 -KVH: 34120
Vmx: 30
基本数据显示一单元交流测点的全部重要数据。在“模拟量显示”菜单下，用“5”，“6”将光标调整到“基本数据”项目下，按“确定”键选择此项，将得到基本数据显示屏幕。基本数据显示菜单如下：
说明：
F：母线频率； S：视在功率；
Fx：线路频率； P：有功功率；
Cos：功率因素； Q：无功功率；
Vmx：母线和线路的相角差； Ua~Ux：三相相电压和线路电压；
Uab~Uca：三相线电压； U0：零序电压值；
Ia~Ic：三相电流值； I0：零序电流值；
KWH：有功正方向电度值； KVH：无功正方向电度值；
-KWH：有功负方向电度值； -KVH：无功负方向电度值。

1.8.2 功率数据
在“模拟量显示”菜单下，用“5”，“6”将光标调整到“功率数据”项目下，按“确定”键选择此项，将得到功率数据显示屏幕。功率显示菜单如下：
功率数据：
Pa: 288.0 Qa: 0.0
Pb: 288.0 Qb: 0.0
Pc: 288.0 Qc: 0.0
Sa: 288.0 Cosa： 1.000
Sb: 288.0 Cosb: 1.000
Sc: 288.0 Cosc: 1.000
Pa.b.c，Qa.b.c，Sa.b.c为分相的有功、无功及视在功率，Cosa.b.c为分相功率因素。
需要说明的是这儿所有模拟量菜单都是按三表法显示的，即所有量都是按三相显示的。

1.8.3 谐波数据
谐波数据：
1次分量： 57.74 3次分量： 0
5次分量： 0 7次分量： 0
9次分量： 0 11次分量： 0
13次分量： 0
在“模拟量显示”菜单下，用“5”，“6”将光标调整到“谐波数据”项目下，按“确定”键选择此项，将得到谐波数据显示屏幕。
本装置可提供一路监测对象的基波、3次、5次、7次、9次、11次、13次谐波分量

1.9 数字量显示
在主菜单下，选择“数字量显示”进入数字状态量显示菜单。

1.9.1 开关量状态
遥信状态
置检修： 0
解除闭锁： 0
远方/就地： 0
手合同期： 0
开入5： 0
…
开入62： 0
母线PTDX：0
显示当前的全部开关量状态，显示如下：
状态量的输入有防抖措施，当前指示状态为装置经防抖计算后所确认的状态。确认的速度与遥信防抖时限有关。

1.9.2 脉冲计数
遥脉
遥脉1．´´´´´´
遥脉2．´´´´´´
遥脉3．´´´´´´
遥脉4．´´´´´´
正有功．´´´´´´
正无功．´´´´´´
反有功．´´´´´´
反无功．´´´´´´
遥脉为四路脉冲量的累加值，计算电度显示，遥脉计数显示屏幕如下：
1.9.3 远方信息
当逻辑闭锁功能投入时，用以显示参与逻辑闭锁运算的远方信息。
1.10 报告显示
在主菜单下，选择“报告显示”进入报告显示菜单。

1.10.1 时间顺序记录显示（SOE）

名称：开入8
时间：´时´分´秒
毫秒：´
状态：1
序号：3
事件顺序记录为指示事件发生的先后顺序，显示菜单如下：
按“5”，“6”键可选择要显示的SOE记录号，共可记录256条信息，采用循环式指针记录方式，只记录最后的256条信息。

1.10.2 操作报告
遥控 3
日期：´年´月´日
时间：´时´分´秒
毫秒：´
状态：合闸遥控执行
序号：6
操作报告记录装置操作的情况，屏幕显示如下：

按“5”，“6”键可选择要显示的遥控记录号，共可记录256条信息，这些信息包括跳闸和合闸信息记录，采用循环式指针记录方式，只记录最后的256条信息。

1.11 手控操作
手控操作：
第一步：对象选择
遥控1
遥控2
…
遥控16
在主菜单下，选择“手控操作”进入手控操作菜单第一步，显示菜单如下：
选择完后，按确定键进入第二步，显示菜单如下：

手控操作：
第二步：操作选择
分闸操作
合闸操作
取消
手控操作：
第二步：执行确认
执行
取消
光标移到相应位置，确认后，进入第三步，显示菜单如下：
选择相应命令，执行相应操作。

1.12 时间设置
正常运行时，装置的时钟由通讯管理单元对时，无需设置时间。如在测试试验时需要时间设置，在主菜单下选择“时间设置”项，进入时间设置屏幕，用“3”，“4”，“5”，“6”键调整光标到要修改的字段上，用“+”，“-”修改调整即可。时间设置屏幕如下：
修改时间
年： 03
月： 01
日： 01
时： 01
分： 01
秒： 01

1.13 报告清除
清除SOE，操作报告。

1.14 通信信息显示
显示本装置在当前时间下，与各客户机的连接状态。

1.15 程序版本显示
显示主CPU程序的版本号，
显示面板程序的信息。

1.16 特殊功能开入说明
本装置的遥信开入1定义为置检修压板，当置检修为1时，装置处于置检修态，除此压板变位状态上送外，其他通信被禁止。
遥信开入2定义为解除闭锁压板，当解除闭锁为1时，屏蔽装置联锁功能。
遥信开入3定义为远方/就地压板，1为远方，此时只能进行远方遥控。0为就地，此时只能进行就地手动操作。在备用1继电器设置为同期输出时，当装置处于就地操作，该接点在满足同期条件时接点导通，否则断开。
遥信开入4定义为手合同期开入，开入3处于就地状态，手合同期开入为1时，执行手合同期。

1.17 装置产生的虚遥信说明
遥信失电：当所有遥信板的遥信电源监视输入不接遥信正电，装置产生遥信失电。

1.18 装置告警
当CPU检测到本身装置硬件故障时，发出装置故障报警信号，同时闭锁相应的出口。硬件故障包括：RAM，E2ROM，A/D，出口故障。装置告警时，输出告警接点。

1.19 遥控信号说明
每个遥控板都有遥控信号输出继电器（常开接点），当本遥控板的任一对象动作，遥控信号继电器闭合，遥控对象返回时，遥控信号继电器复归。

1.20 遥控板配置说明
1．单遥控板，8个遥控对象，每个遥控对象1对接点。标准配置。对应型号为RCS-9705C。
2． 遥控板，16个遥控对象，每个遥控对象1对接点。对应型号为RCS-9705C-DK。
3． 遥控板，8个遥控对象，每个遥控对象2对接点。对应型号为RCS-9705C-SK。
4．1遥控板1闭锁板，8个遥控对象，每个遥控对象1对接点。提供独立的8付闭锁接点。对应型号为RCS-9705C-BS。
第 13 页
