哈尔滨电机厂国产600MW发电机转子引线不锈钢垫条缺陷
公司管理各电厂处理情况报告

1、缺陷情况：
哈尔滨电机厂生产的引进技术国内改进型600MW发电机，在设计制造转子引线部分时，采用的工艺是在引线导体和槽楔之间放置一块不锈钢垫片，起到固定和稳定转子引线的作用，其设计厚度为1mm，材料为不锈钢。

哈电600MW发电机转子转配图

2007年5月，阳逻电厂#5发电机转子在运行期间突然发生故障，通过检查发现，随着机组的运行和振动，该不锈钢垫条在机组运行中由于疲劳而发生断裂，在离心力的作用下，垫条逐渐发生位移，最终接触到转子导线部分甚至飞出，导致发电机转子发生金属性接地甚至更严重故障。
在确定此缺陷为设计和工艺原因后，哈尔滨电机厂要求将已投产发电机转子引线垫条更换为强度更高的2mm厚不锈钢垫条。

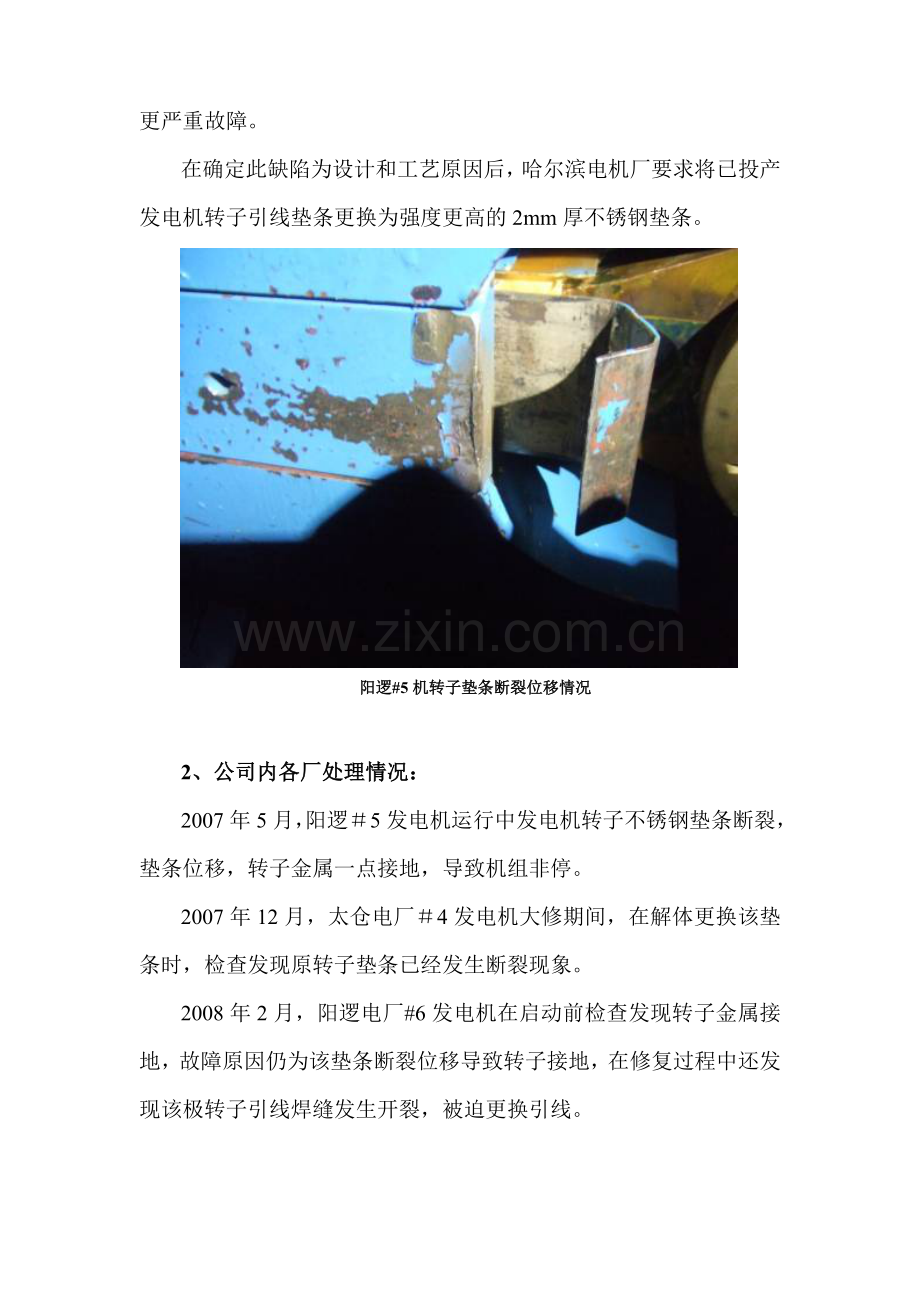

阳逻#5机转子垫条断裂位移情况

2、公司内各厂处理情况：
2007年5月，阳逻＃5发电机运行中发电机转子不锈钢垫条断裂，垫条位移，转子金属一点接地，导致机组非停。
2007年12月，太仓电厂＃4发电机大修期间，在解体更换该垫条时，检查发现原转子垫条已经发生断裂现象。
2008年2月，阳逻电厂#6发电机在启动前检查发现转子金属接地，故障原因仍为该垫条断裂位移导致转子接地，在修复过程中还发现该极转子引线焊缝发生开裂，被迫更换引线。

发生位移和断裂的引线垫片（阳逻#6机）

转子引线焊缝开裂处（阳逻#6机）
2008年10月，汕头电厂#3发电机在解体检查该垫条情况时，发现原转子垫条已经发生断裂2/3，即将全部断裂。

汕头#3发电机垫条已发生断裂

3、公司哈电600MW发电机处理情况汇总表：（截至2008年10月）

电厂
机组
处理情况
备注
1
沁北
＃1
2008年检修时检查，未进行更换处理
未更换
2
＃2
已在2008年3月检修时处理

3
＃3
发电机出厂时已处理

4
＃4
发电机出厂时已处理

5
太仓电厂
＃3
2008年4月检修时已处理

6
＃4
2007年12月检修时已处理
发现垫条有断裂现象
7
汕头
＃3
2008年10月检修时已处理
发现垫条已断裂2/3
8
阳逻电厂
＃5
2007年5月，运行中垫条断裂，转子接地
机组非停
9
＃6
2008年2月，检修时发现垫条断裂，转子接地
机组被迫检修
10
珞璜电厂
＃5
2008年3月检修时已更换

11
＃6
2008年10月检修时更换

12
营口电厂
＃3
投产前已处理

13
＃4
投产前已处理
