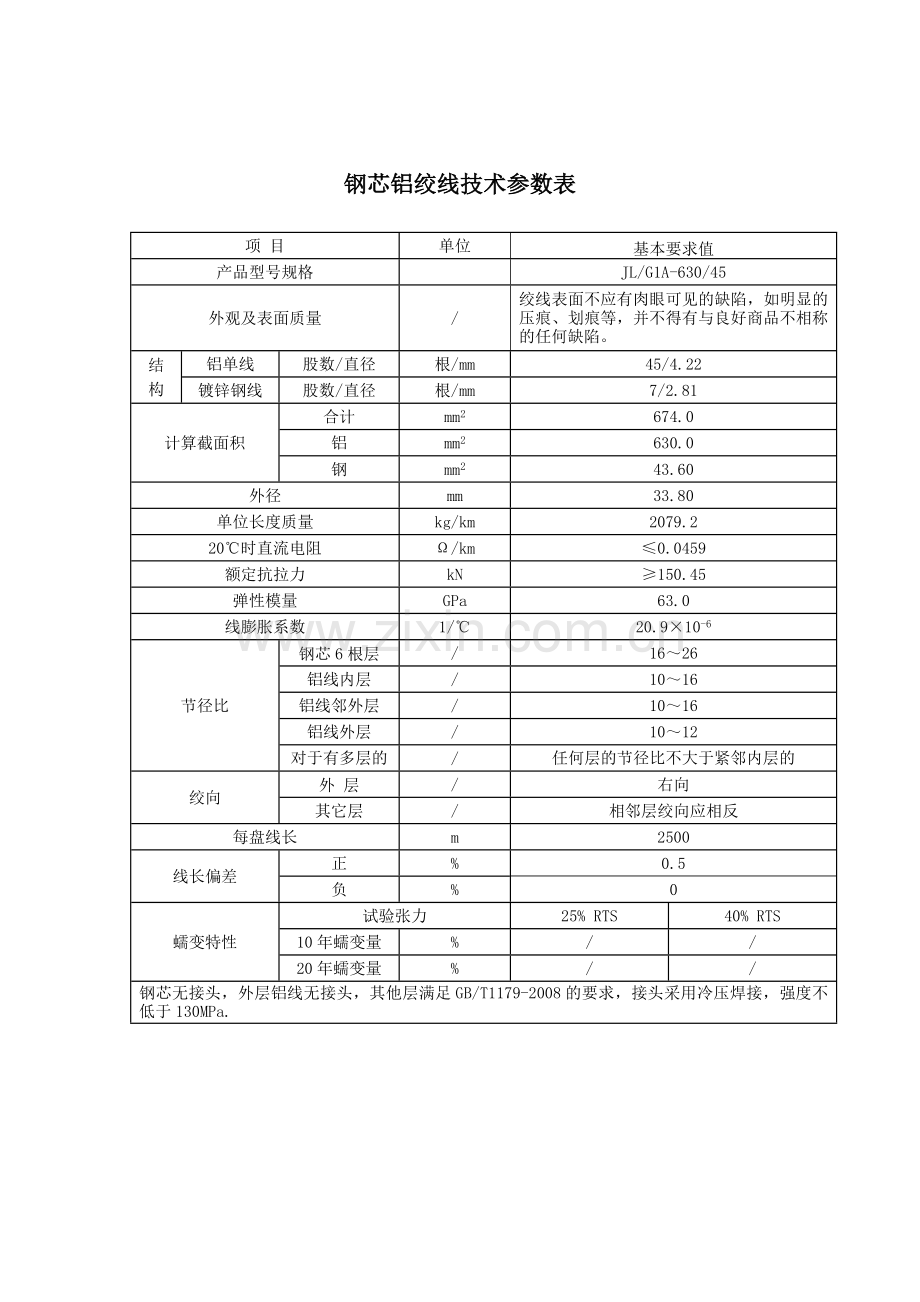

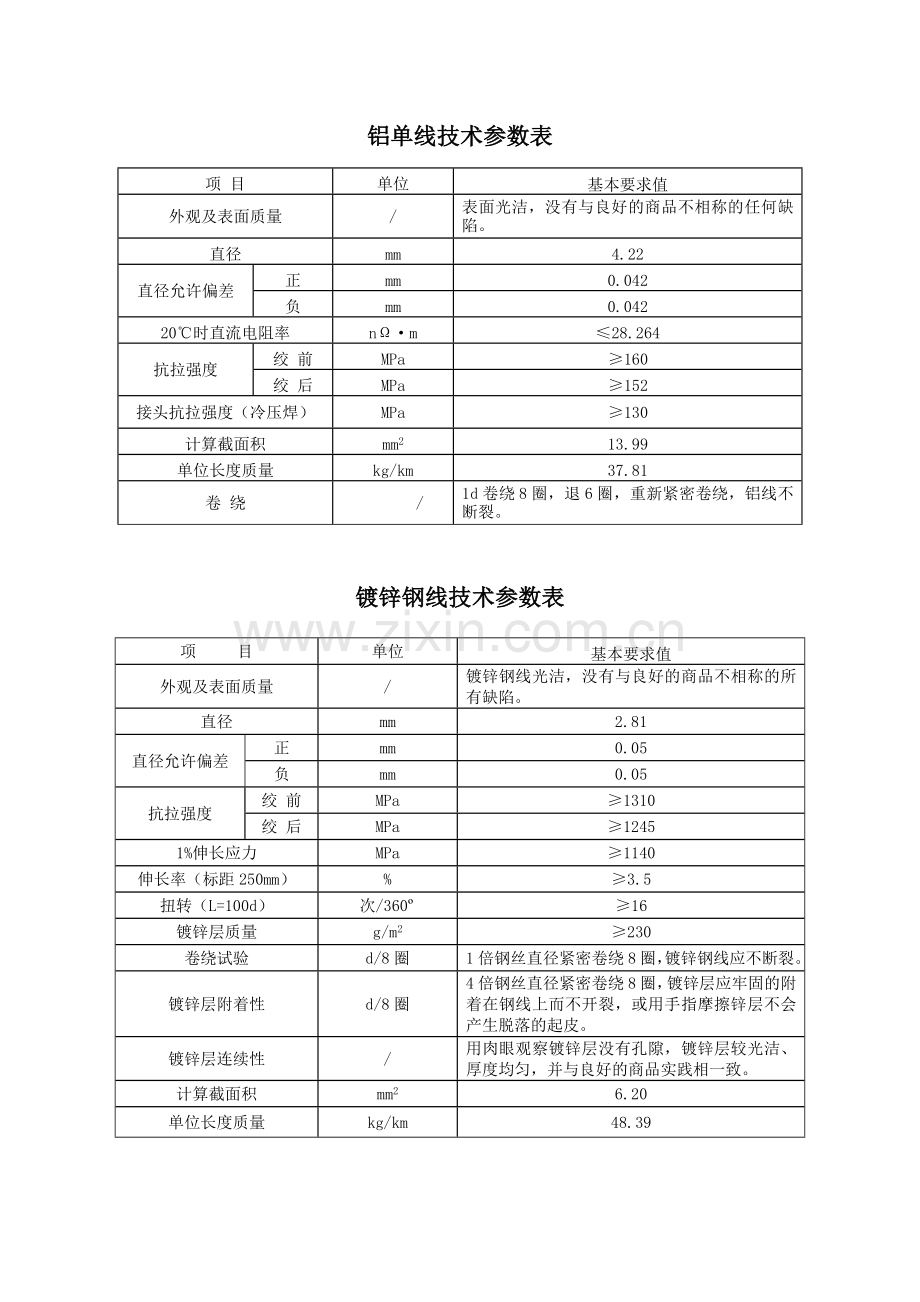

钢芯铝绞线技术参数表项目单位基本要求值产品型号规格 JL/G1A-630/45 外观及表面质量 / 绞线表面不应有肉眼可见的缺陷，如明显的压痕、划痕等，并不得有与良好商品不相称的任何缺陷。结构铝单线股数/直径根/mm 45/4.22 镀锌钢线股数/直径根/mm 7/2.81 计算截面积合计 mm2 674.0 铝 mm2 630.0 钢 mm2 43.60 外径 mm 33.80 单位长度质量 kg/km 2079.2 20℃时直流电阻 Ω/km ≤0.0459 额定抗拉力 kN ≥150.45 弹性模量 GPa 63.0 线膨胀系数 1/℃ 20.9×10-6 节径比钢芯6根层 / 16～26 铝线内层 / 10～16 铝线邻外层 / 10～16 铝线外层 / 10～12 对于有多层的绞线 / 任何层的节径比不大于紧邻内层的节径比绞向外层 / 右向其它层 / 相邻层绞向应相反每盘线长 m 2500 线长偏差正 % 0.5 负 % 0 蠕变特性试验张力 25% RTS 40% RTS 10年蠕变量 % / / 20年蠕变量 % / / 钢芯无接头，外层铝线无接头，其他层满足GB/T1179-2008的要求，接头采用冷压焊接，强度不低于130MPa. 铝单线技术参数表项目单位基本要求值外观及表面质量 / 表面光洁，没有与良好的商品不相称的任何缺陷。直径 mm 4.22 直径允许偏差正 mm 0.042 负 mm 0.042 20℃时直流电阻率 nΩ·m ≤28.264 抗拉强度绞前 MPa ≥160 绞后 MPa ≥152 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 13.99 单位长度质量 kg/km 37.81 卷绕 / 1d卷绕8圈，退6圈，重新紧密卷绕，铝线不断裂。镀锌钢线技术参数表项目单位基本要求值外观及表面质量 / 镀锌钢线光洁，没有与良好的商品不相称的所有缺陷。直径 mm 2.81 直径允许偏差正 mm 0.05 负 mm 0.05 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1%伸长应力 MPa ≥1140 伸长率（标距250mm） % ≥3.5 扭转（L=100d）次/360º ≥16 镀锌层质量 g/m2 ≥230 卷绕试验 d/8圈 1倍钢丝直径紧密卷绕8圈，镀锌钢线应不断裂。镀锌层附着性 d/8圈 4倍钢丝直径紧密卷绕8圈，镀锌层应牢固的附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落的起皮。镀锌层连续性 / 用肉眼观察镀锌层没有孔隙，镀锌层较光洁、厚度均匀，并与良好的商品实践相一致。计算截面积 mm2 6.20 单位长度质量 kg/km 48.39 钢芯铝绞线技术参数表项目单位基本要求值产品型号规格 JL/G1A-500/45 外观及表面质量 / 绞线表面没有肉眼可见的缺陷，如明显的压痕、划痕等，没有与良好商品不相称的任何缺陷。结构铝单线股数/直径根/mm 48/3.60 镀锌钢线股数/直径根/mm 7/2.80 计算截面积合计 mm2 531.68 铝 mm2 488.58 钢 mm2 43.10 外径 mm 30.00 单位长度质量 kg/km 1685.5 20℃时直流电阻 Ω/km ≤0.0591 额定抗拉力 kN ≥127.31 弹性模量 GPa 65.0 线膨胀系数 1/℃ 20.5×10-6 节径比钢芯6根层 / 16～26 铝线内层 / 10～16 铝线邻外层 / 10～16 铝线外层 / 10～12 对于有多层的绞线 / 任何层的节径比不大于紧邻内层的节径比绞向外层 / 右向其它层 / 相邻层绞向相反绞线长度 m / 线长偏差正 % 0.5 负 % 0 蠕变特性试验张力 25% RTS 40% RTS 10年蠕变量 % / / 20年蠕变量 % / / 钢芯无接头，外层铝线无接头,内层2500米接头不超过4个,接头距离不小于15米,接头采用冷压焊接,强度不低于130 Mpa,表面粗糙系数不低于0.9。铝单线技术参数表项目单位基本要求值外观及表面质量 / 表面光洁，没有与良好的商品不相称的任何缺陷。直径 mm 3.60 直径允许偏差正 mm 0.036 负 mm 0.036 20℃时直流电阻率 nΩ·m ≤28.264 抗拉强度绞前 MPa ≥160 绞后 MPa ≥152 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 10.18 单位长度质量 kg/km 27.51 卷绕 / 1d卷绕8圈，退6圈，重新紧密卷绕，铝线不断裂。镀锌钢线技术参数表项目单位基本要求值外观及表面质量 / 镀锌钢线光洁，没有与良好的商品不相称的所有缺陷。直径 mm 2.80 直径允许偏差正 mm 0.05 负 mm 0.05 抗拉强度绞前 MPa ≥1310 绞后 MPa ≥1245 1%伸长应力 MPa ≥1140 伸长率（标距250mm） % ≥3.5 扭转（L=100d）次/360º ≥16 镀锌层质量 g/m2 ≥230 卷绕试验 d/8圈 1倍钢丝直径紧密卷绕8圈，镀锌钢线不断裂。镀锌层附着性 d/8圈 4倍钢丝直径紧密卷绕8圈，镀锌层牢固的附着在钢线上不开裂，或用手指摩擦锌层不产生脱落的起皮。镀锌层连续性 / 用肉眼观察镀锌层没有孔隙，镀锌层光洁、厚度均匀，并与良好的商品实践相一致。计算截面积 mm2 6.16 单位长度质量 kg/km 47.91 钢芯铝绞线技术参数表项目单位基本要求值产品型号规格 JL/G1A-300/25 外观及表面质量 / 绞线表面不应有肉眼可见的缺陷，如明显的压痕、划痕等，并不得有与良好商品不相称的任何缺陷。结构铝单线股数/直径根/mm 48/2.85 镀锌钢线股数/直径根/mm 7/2.22 计算截面积合计 mm2 333.31 铝 mm2 306.21 钢 mm2 27.10 外径 mm 23.80 单位长度质量 kg/km 1057 20℃时直流电阻 Ω/km ≤0.0944 额定抗拉力 kN ≥83.76 弹性模量 GPa 65.0 线膨胀系数 1/℃ 20.5×10-6 节径比钢芯6根层 / 16～26 铝线内层 / 10～16 铝线邻外层 / 10～16 铝线外层 / 10～12 对于有多层的绞线 / 任何层的节径比应不大于紧邻内层的节径比绞向外层 / 右向其它层 / 相邻层绞向应相反每盘线长 m / 线长偏差正 % 0.5 负 % 0 蠕变特性试验张力 25%RTS 40%RTS 10年蠕变量 % / / 20年蠕变量 % / / 钢芯无接头，铝线无接头。铝单线技术参数表项目单位基本要求值外观及表面质量 / 表面应光洁，并不得有与良好的商品不相称的任何缺陷。直径 mm 2.85 直径允许偏差正 mm 0.03 负 mm 0.03 20℃时直流电阻率 nΩ·m ≤28.264 抗拉强度绞前 MPa ≥170 绞后 MPa ≥162 接头抗拉强度（冷压焊） MPa ≥130 计算截面积 mm2 6.379 单位长度质量 kg/km 17.242 卷绕 / 1d卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂。镀锌钢线技术参数表项目单位基本要求值外观及表面质量 / 镀锌钢线应较光洁，并且不应有与良好的商品不相称的所有缺陷。直径 mm 2.22 直径允许偏差正 mm 0.03 负 mm 0.03 抗拉强度绞前 MPa ≥1340 绞后 MPa ≥1273 1%伸长应力 MPa ≥1170 伸长率（标距250mm） % ≥3.0 扭转（L=100d）次/360º ≥18 镀锌层质量 g/m2 ≥215 卷绕试验 d/8圈 1倍钢丝直径紧密卷绕8圈，镀锌钢线应不断裂。镀锌层附着性 d/8圈 4倍钢丝直径紧密卷绕8圈，镀锌层应牢固的附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落的起皮。镀锌层连续性 / 用肉眼观察镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好的商品实践相一致。计算截面积 mm2 3.87 单位长度质量 kg/km 30.1
