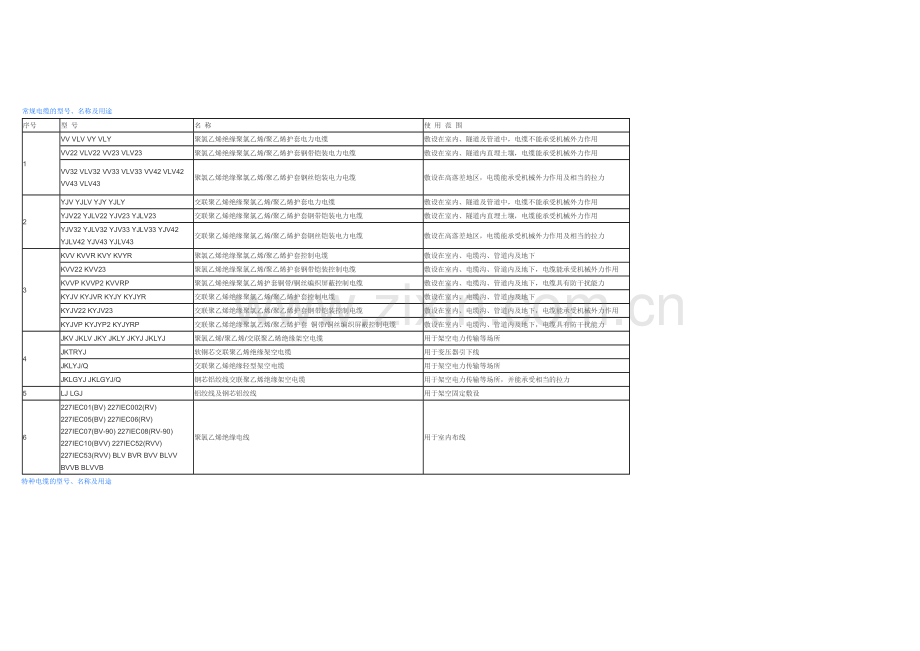

GB常规电缆的型号.docx

常规电缆的型号、名称及用途
序号
型 号
名 称
使 用 范 围
1
VV VLV VY VLY
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆
敷设在室内、隧道及管道中，电缆不能承受机械外力作用
VV22 VLV22 VV23 VLV23
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆
敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用
VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆
敷设在高落差地区，电缆能承受机械外力作用及相当的拉力
2
YJV YJLV YJY YJLY
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆
敷设在室内、隧道及管道中，电缆不能承受机械外力作用
YJV22 YJLV22 YJV23 YJLV23
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆
敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用
YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆
敷设在高落差地区，电缆能承受机械外力作用及相当的拉力
3
KVV KVVR KVY KVYR
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆
敷设在室内、电缆沟、管道内及地下
KVV22 KVV23
聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆
敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用
KVVP KVVP2 KVVRP
聚氯乙烯绝缘聚氯乙烯护套铜带/铜丝编织屏蔽控制电缆
敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力
KYJV KYJVR KYJY KYJYR
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆
敷设在室内、电缆沟、管道内及地下
KYJV22 KYJV23
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆
敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用
KYJVP KYJYP2 KYJYRP
交联聚乙烯绝缘聚氯乙烯/聚乙烯护套 铜带/铜丝编织屏蔽控制电缆
敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力
4
JKV JKLV JKY JKLY JKYJ JKLYJ
聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆
用于架空电力传输等场所
JKTRYJ
软铜芯交联聚乙烯绝缘架空电缆
用于变压器引下线
JKLYJ/Q
交联聚乙烯绝缘轻型架空电缆
用于架空电力传输等场所
JKLGYJ JKLGYJ/Q
钢芯铝绞线交联聚乙烯绝缘架空电缆
用于架空电力传输等场所，并能承受相当的拉力
5
LJ LGJ
铝绞线及钢芯铝绞线
用于架空固定敷设
6
227IEC01(BV) 227IEC002(RV) 227IEC05(BV) 227IEC06(RV) 227IEC07(BV-90) 227IEC08(RV-90) 227IEC10(BVV) 227IEC52(RVV) 227IEC53(RVV) BLV BVR BVV BLVV BVVB BLVVB
聚氯乙烯绝缘电线
用于室内布线

特种电缆的型号、名称及用途
序号
型号
名称
使用范围
1
ZR-X
阻燃电缆
敷设在对阻燃有要求的场所，GZR电缆敷设在阻燃要求特别高的场所
2
GZR-X
隔氧层阻燃电缆
3
WDZR-X
低烟无卤阻燃电缆
敷设在对低烟无卤和阻燃有要求的场所，GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所
4
GWDZR-X
隔氧层低烟无卤阻燃电缆
5
NH-X
耐火电缆
敷设在对耐火有要求的室内、隧道及管道中，GNH电缆除耐火外要求高阻燃的场所
6
GNH-X
隔氧层耐火电缆
7
WDNH-X
低烟无卤耐火电缆
敷设在有低烟无卤耐火要求的室内、隧道及管道中，GWDNH 电缆除低烟无卤耐火特性要求外，对阻燃性能有更高要求的场所
8
GWDNH-X
隔氧层低烟无卤耐火电缆
9
FS-X
防水电缆
敷设在地下水位常年较高，对防水有较高要求的地区
10
H-X
耐寒电缆
敷设在环境温度常年较低，对抗低温有较高要求的地区
11
FYS-X
环保型防白蚁、防鼠电缆
用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆
12
FYSZR-X
环保型防白蚁、防鼠阻燃电缆
注：
1. X-表示常规的电缆型号。
2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例： 特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。
欧规电线:(欧共型).
H03VVH2-F0.752/2C
H harmonized(欧共型)
03 300/300V
05 300/500V
07 450/750V
V: PVC insulation.
V: Jacket PVC.
H2: Flat Non-separate cable.
H: Flat Separate cable.
F: fine wire-flexible cord.
H: Extra-fine wire.
U: Solid.
R: Stranded
0.75MM2 Cross sectional size of conductors(截面积).

电线的规格种类：

普通PVC(塑胶线):
H03VV系列( H03VV-F;H03VVH2-F);H05VV系列( H05VV-F;H05VVH2-F)；H07VV系列
耐高温PVC线:
H03V2V2-F系列; H05V2V2-F系列；H07V2V2系列
橡胶线:
H05RR-F(防水又防油); H05RN-F(防水)；H07RN系列
灯串专用线：
室内H03VH7-H

其中的 “03”, “05”, “07” 是指绝缘材料的厚度；含“H2”代表的是扁线。PVC线一般是室内用，橡胶线用于室外。每个规格的线有不同横截面积的芯线（0.50 mm²,0.75mm²,1.0mm²,1.5 mm²）等;“1×0.75mm²”表示只有一根线横截面积为0.75 mm²; “2×0.75mm²”表示2根0.75 mm²的线;“3×0.75mm²”表示3根0.75mm²横截面积为0.75 mm²的线。

245IEC51(RX),227IEC52(RVV),277IEC53(RVV)0.5-1.5/2
请对照其对应标准

一、电线电缆和电线组件
（一）电线电缆
1．聚氯乙烯绝缘无护套电缆电线（GB5023.3-1997；JB8734.2-1998）：
227IEC01(BV) 450/750V 1.5-400;
227IEC02(RV) 450/750V 1.5-240;
227IEC05(BV) 300/500V 0.5-1;
227IEC06(RV) 300/500V 0.5-1;
227IEC07(BV-90) 300/500V 0.5-2.5;
227IEC08(RV-90) 300/500V 0.5-2.5;
BV 300/500V 0.75-1;
BLV 450/750V 2.5-400;
BVR 450/750V 2.5-70;
2．聚氯乙烯绝缘聚氯乙烯护套电缆（GB5023.4-1997；JB8734.2-1998）：
227IEC10(BVV) 300/500V 1.5-35 2-5芯;
BVV 300/500V 0.75-10; (1芯)
BLVV 300/500V 2.5-10; (1芯)
BVVB 300/500V 0.75-10 2-3芯;
BLVVB 300/500V 2.5-10 2-3芯;
3．聚氯乙烯绝缘软电缆电线（GB5023.5-1997；JB8734.3-1998）：
227IEC41(RTPVR) 300/300V 0.8 (2芯)
227IEC42(RVB) 300/300V 0.5-0.75 (2芯)
227IEC43(SVR) 300/300V 0.5-0.75 (1芯)
227IEC52(RVV) 300/300V 0.5-0.75 (2-3芯)
227IEC53(RVV) 300/500V 0.75-2.5 (2-5芯)
RVS 300/300V 0.5-0.75 (2芯)
4．聚氯乙烯绝缘聚氯乙烯护套电梯电缆和（或）耐油软电缆（GB5023.6-1997；GB5023.7-1997）：
227 IEC 71f(TVVB) 300/500 0.75-1 (3-24芯)
227 IEC 71f(TVVB) 450/750 1.5-2.5 (3-12芯)
227 IEC 71f(TVVB) 450/750 4-25 (4,5芯)
227 IEC 74(RVVYP) 300/500 0.5-2.5 (2-60芯)
227 IEC 75(RVVY) 300/500 0.5-2.5 (2-60芯)
5．聚氯乙烯绝缘安装用电线和（或）屏蔽电线（JB8734.4-1998；JB8734.5-1998）：
AV,AV-90 300/300 0.08-0.4 (1芯)
AVR,AVR-90 300/300 0.08-0.4 (1芯)
AVRB 300/300 0.12-0.4 (2芯)
AVRS 300/300 0.12-0.4 (2芯)
AVVR 300/300 0.08-0.4 (2芯)
AVVR 300/300 0.12-0.4 (3-24芯)
AVP,AVP-90 300/300 0.08-0.4 (1芯)
RVP,RVP-90 300/300 0.08-2.5 (1芯)
RVP,RVP-90 300/300 0.08-1.5 (2芯)
RVVP, RVVP1 300/300 0.08-2.5 (1芯)
RVVP, RVVP1 300/300 0.08-1.5 (2芯)
RVVP, RVVP1 300/300 0.12-1.5 (3芯)
RVVP, RVVP1 300/300 0.12-0.4 (4-24芯)
6．耐热橡皮绝缘电缆（GB5013.3-1997; GB5013.7-1997）：
245 IEC 03(YG) 300/500 0.5-16 (1芯)
245 IEC 04(YYY) 450/750 0.5-95 (1芯)
245 IEC 05(YRYY) 450/750 0.5-95 (1芯)
245 IEC 06(YYY) 300/500 0.5-1 (1芯)
245 IEC 07(YRYY) 300/500 0.5-1 (1芯)
7．橡皮绝缘电梯电缆和（或）电焊机电缆（GB5013.5-1997；GB5013.6-1997）
245 IEC 70(YTB) 300/500 0.75-1 (6,9,12,18,24,-30芯)
245 IEC 74(YT) 300/500 0.75-1 (6,9,12,18,24,-30芯)
245 IEC 75(YTF) 300/500 0.75-1 (6,9,12,18,24,-30芯)
245 IEC 81(YH) 16-95 (1芯)
245 IEC 82(YHF) 16-95 (1芯)
8．通用橡套软电缆电线（GB5013.4-1997；JB8735.2-1998）：
245 IEC 53(YZ) 300/500 0.75-2.5 (2-5芯)
245 IEC 57(YZW) 300/500 0.75-2.5 (2-5芯)
245 IEC 66(YCW) 450/750 1.5-400 (1芯)
245 IEC 66(YCW) 450/750 1-25 (2,5芯)
245 IEC 66(YCW) 450/750 1-95 (3芯)
245 IEC 66(YCW) 450/750 1-150 (4芯)
YQ,YQW 300/300 0.3-0.5 (2-3芯)
YZ,YZW 300/500 4-6 (2-5芯)
YZ,YZW 300/500 0.75-6 (6芯)
YZ,YZW 300/500 1.5-6 (3+1芯)
YZB,YZWB 300/500 0.75-6 (2-6芯)
YC 450/750 1.5-400 (1芯)
YC 450/750 1.5-95 (2芯)
YC 450/750 1.5-150 (3,4芯)
YC 450/750 1.5-25 (5芯)
YC 450/750 2.5-150 (3+1芯)
YCW 450/750 35-95 (2芯)
YCW 450/750 120-150 (3芯)
YCW 450/750 2.5-150 (3+1芯)
9．橡皮绝缘编织软电缆（GB5013.4-1997；JB8735.3-1998）：
245 IEC 51(RX) 300/300 0.75-1.5 (2-3芯)
RX 300/300 0.3-0.5;2.5-4 (2-3芯)
RXS 300/300 0.3-4 (2芯)
RXH 300/300 0.3-4 (2-3芯)
10．铁路机车车辆用电缆电线（GB12528.1-1990；JB8145-1995）：
DCXF 750 1-300 (1芯); 1500 1.5-300 (1芯)
DCH 750 0.5-300 (1芯)
DCEH 750 0.5-300 (1芯);1500 1-300 (1芯); 3000 2.5-300 (1芯)
11．采煤机用橡套软电缆（GB12972.2-1991; GB12972.3-1991; GB12972.4-1991）：
UC 0.38/0.66KV 16-50(动力3芯) 4-10(接地1芯) 2.5-4(控制3,4,7芯);
UCP 0.38/0.66KV
UCP 0.66/1.14KV 35-95(动力3芯) 6-25(接地1芯) 6-10(控制3芯);
UCPJB 0.66/1.14KV 35-95(动力3芯) 16-50(接地1芯) 2.5(控制2芯);
UCPJR 0.66/1.14KV
UCPT 0.66/1.14KV 16-95(动力3芯) 16-50(接地1芯) 16-50(监视1芯)
12．矿用移动橡套软电缆(GB12972.5-1991;GB12972.6-1991;GB12972.7-1991; GB12972.9-1991)：
UY 0.38/0.66KV 4-70(动力3芯) 4-25(接地1芯);
UYP 0.38/0.66KV
UYP 0.66/1.14KV 10-95(动力3芯) 10-25(接地1芯);
UYPJ 3.6/6KV 25-50(动力3芯) 16-25/3(接地3芯) 2.5(控制3芯);
UYP 3.6/6KV 16-50(动力3芯) 16-25(接地1芯);
UYPD 3.6/6KV
UYPT 3.6/6KV 16-50(动力3芯) 16-25/3(接地3芯);
UYPTD 3.6/6KV
UYQ 0.3/0.5KV 1-2.5(2,3,4,7,12芯);
13．矿用电钻电缆（GB12972.8-1991）：
UZ 300/500V 2.5-4(动力3芯) 2.5-4(接地1芯) (2.5-4(控制1芯));
UZP 300/500V
14．矿工帽灯电线（GB12972.10-1991）：
UM 0.75-1.2 (2芯);
UM-1
