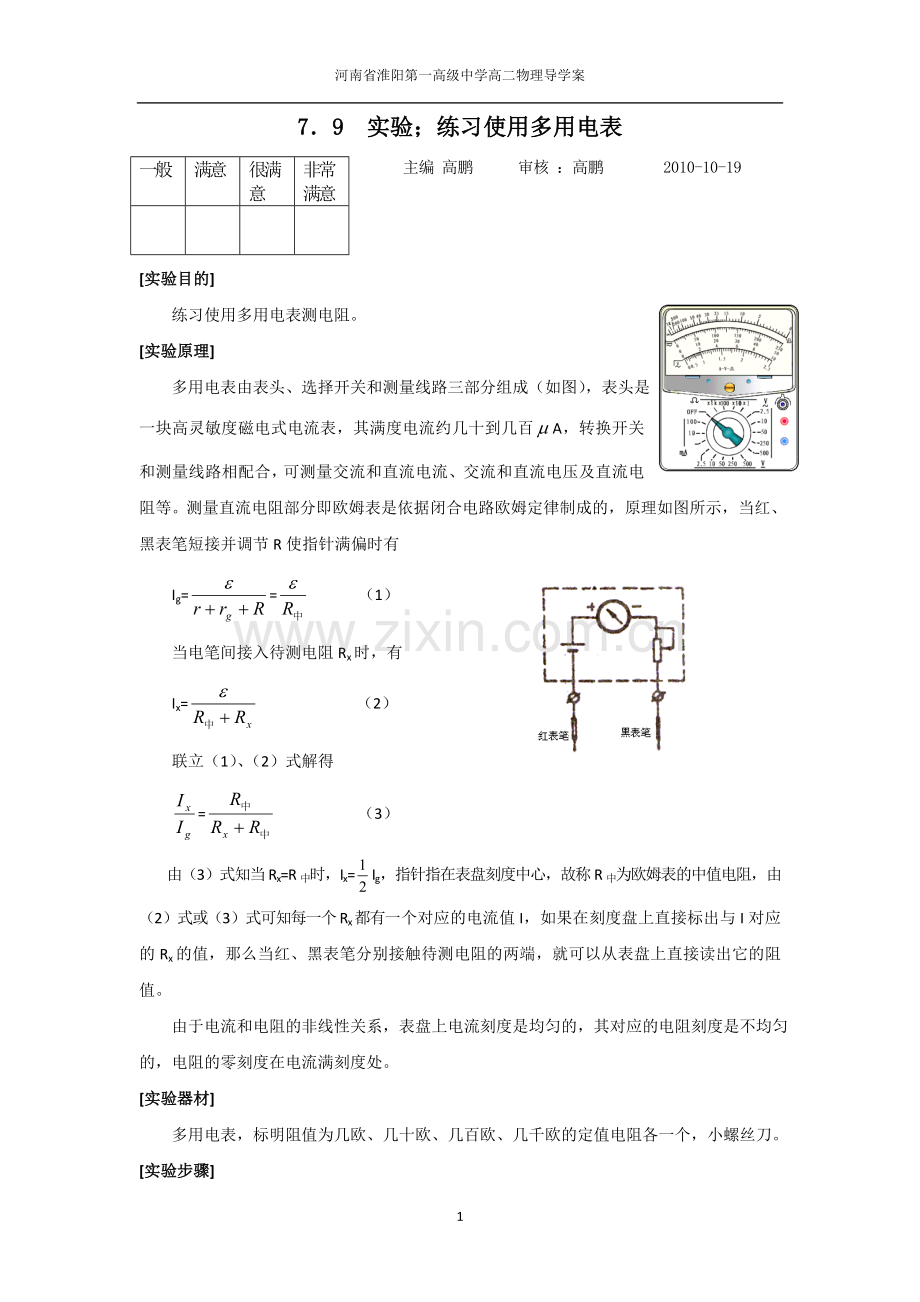

河南省淮阳第一高级中学高二物理导学案

7．9 实验；练习使用多用电表
一般
满意
很满意
非常满意

主编 高鹏 审核 ：高鹏 2010-10-19

[实验目的]
练习使用多用电表测电阻。
[实验原理]
多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百A，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。测量直流电阻部分即欧姆表是依据闭合电路欧姆定律制成的，原理如图所示，当红、黑表笔短接并调节R使指针满偏时有
Ig== （1）
当电笔间接入待测电阻Rx时，有
Ix= （2）
联立（1）、（2）式解得
= （3）
由（3）式知当Rx=R中时，Ix=Ig，指针指在表盘刻度中心，故称R中为欧姆表的中值电阻，由（2）式或（3）式可知每一个Rx都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的Rx的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
[实验器材]
多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀。
[实验步骤]

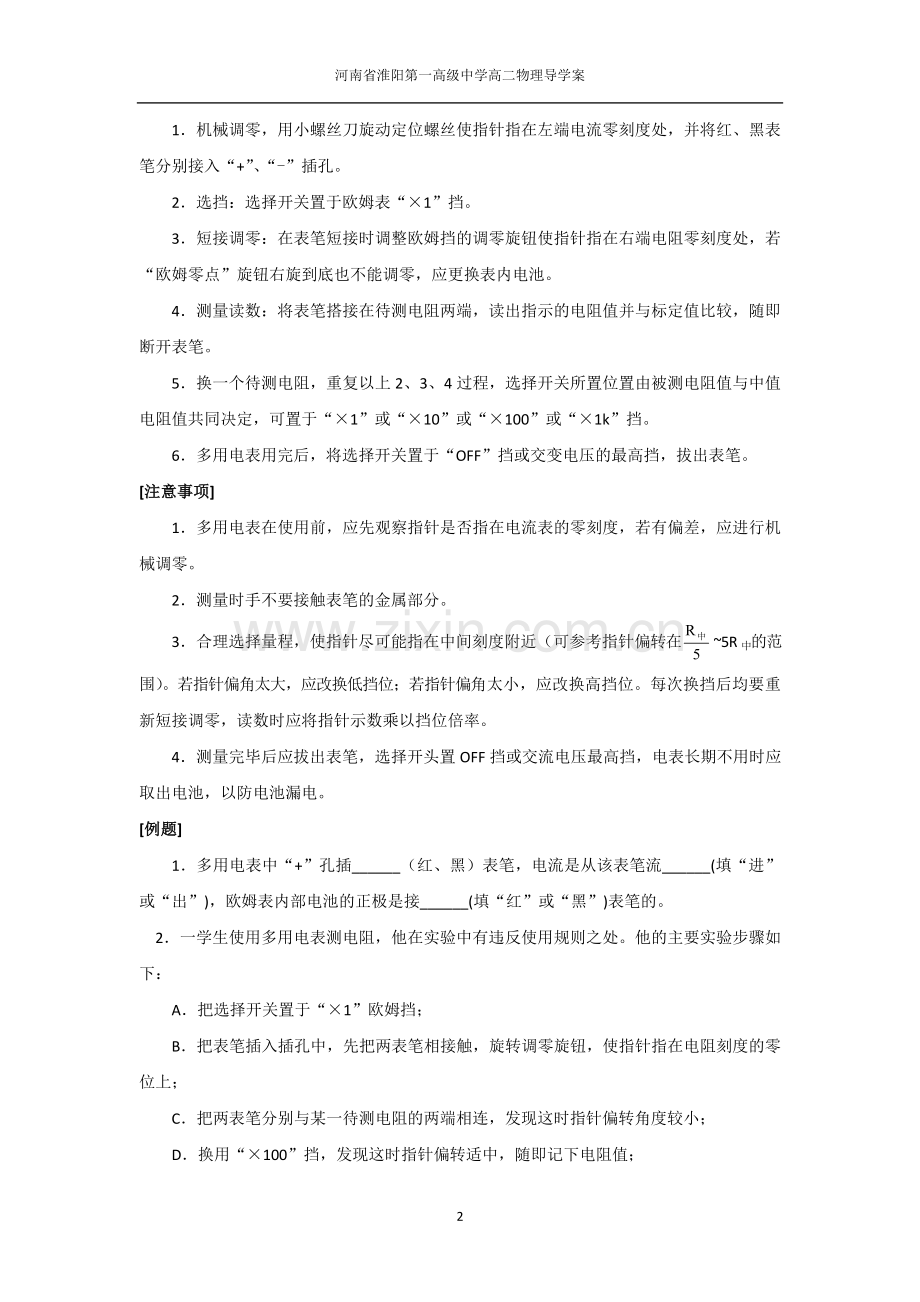

1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
2．选挡：选择开关置于欧姆表“×1”挡。
3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。
5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。
6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。
[注意事项]
1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零。
2．测量时手不要接触表笔的金属部分。
3．合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在~5R中的范围）。若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率。
4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电。
[例题]
1．多用电表中“+”孔插______（红、黑）表笔，电流是从该表笔流______(填“进”或“出”)，欧姆表内部电池的正极是接______(填“红”或“黑”)表笔的。
2．一学生使用多用电表测电阻，他在实验中有违反使用规则之处。他的主要实验步骤如下：
A．把选择开关置于“×1”欧姆挡；
B．把表笔插入插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零位上；
C．把两表笔分别与某一待测电阻的两端相连，发现这时指针偏转角度较小；
D．换用“×100”挡，发现这时指针偏转适中，随即记下电阻值；
E．把表笔从插孔中拔出后，就把多用表放回桌上原处，实验完毕。
这个学生已经注意到在测量时待测电阻与其它元件或电源断开，不用手碰表笔的金属杆。这个学生在实验中哪一个或哪些步骤违反了使用规则？
3．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度很大，正确的判断和做法是
A．这个电阻阻值很小
B．这个电阻阻值很大
C．为了把电阻测得更准一些，应换用“×1”档，重新测量
D．为了把电阻测得更准一些，应换用“×100”档，重新测量
4．(2008宁夏理综22Ⅰ) 22．（15分）
I．右图为一正在测量中的多用电表表盘．
（1）如果是用×10档测量电阻，则读数为
。
（2）如果是用直流10 mA档测量电流，则读
数为 mA。
（3）如果是用直流5 V档测量电压，则读数
为 V。

5．(2008广东物理15)（11分）某实验小组探究一种热敏电阻的温度特性.现在器材：直流恒流电源（在正常工作状态下输出的电流恒定）、电压表，待测热敏电阻、保温容器、温度计、开关和导线等.
（1）若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在如图的实物图上连线.
（2）实验的主要步骤：
①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关， ， ，断开开关；③重复第②步操作若干次，测得多组数据.
（3）实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图10的R-t关系图线，请根据图线写出该热敏电阻的R-t关系式：R= + t(Ω)（保留3位有效数字）

6．（2009安徽理综，22，Ⅰ，6分）用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。

7．(2009宁夏理综，23，11分)青岛奥运会帆船赛场采用风力发电给蓄电池充电，为路灯提供电能。用光敏电阻作为传感器控制路灯电路的开关，实现自动控制。光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强（如白天）时电阻几乎为0：照射光较弱（如黑天）时电阻接近于无穷大。利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，黑天打开。电磁开关的内部结构如图所示。1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和触点连接。当励磁线圈中电流大于50mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于50mA时，3、4接通。励磁线圈中允许通过的最大电流为100mA。

（1） 利用以下器材设计一个自动控制路灯的路，画出电路原理图。
光敏电阻,符号R1
，灯泡L，额定功率40W，额定电压36V，符号
保护电阻,符号，R2
，电磁开关，符号 ，蓄电池E，电压36V，内阻很小；开关S，导线若干。
（2）回答下列问题：
①如果励磁线圈的电阻为200，励磁线圈允许加的最大电压为 V，保护电阻的阻值范围为_______。
②在有些应用电磁开关的场合，为了安全，往往需要在电磁铁吸合铁片时，接线柱3、4之间从断开变为接通。为此，电磁开关内部结构应如何改造？请结合本题中电磁开关内部结构图说明。
答： _______________。
③任意举出一个其它的电磁铁应用的例子。
答：___________________。
8．（2009全国理综Ⅰ，22， 8分）如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。
（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的 挡。在连接点1、2同时断开的情况下，应当选用多用电表的 挡。
（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明___ 可能有故障
（3）将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。

9．（2009全国理综Ⅱ，22， 5分）某同学利用多用
电表测量二极管的反向电阻。完成下列测量步骤：
（1）检查多用电表的机械零点。
（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拔至电阻测量挡适当的量程处。
（3）将红、黑表笔____①_______，进行欧姆调零。
（4）测反向电阻时，将____②______表笔接二极管正极，将____③_____表笔接二极管负极，读出电表示数。
（5）为了得到准确的测量结果，应让电表指针尽量指向表盘____④_______（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复步骤（3）、（4）。
（6）测量完成后，将选择开关拔向_____________⑤________________位置。
10．（2009全国天津理综，9）图示为简单欧姆表原理示意图，其中电流表的偏电流=300A,内阻Rg=100 ，可变电阻R的最大阻值为10 k，电池的电动势E=1.5 V,内阻r=0.5 ，图中与接线柱A相连的表笔颜色应是 色，接正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx= k.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx其测量结果与原结果相比较
（填“变大”、“变小”或“不变”）。
11．（2009上海物理，15，8分）（1）用多用表的欧姆档测量阻值约为几十kW的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上__________________。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档´1k
d．旋转S使其尖端对准欧姆档´100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
根据如图所示指针位置，此被测电阻的阻值约为___________W。
（2）（多选题）下述关于用多用表欧姆档测电阻的说法中正确的是（ ）
（A）测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
（B）测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
（C）测量电路中的某个电阻，应该把该电阻与电路断开
（D）测量阻值不同的电阻时都必须重新调零
课后反思：
