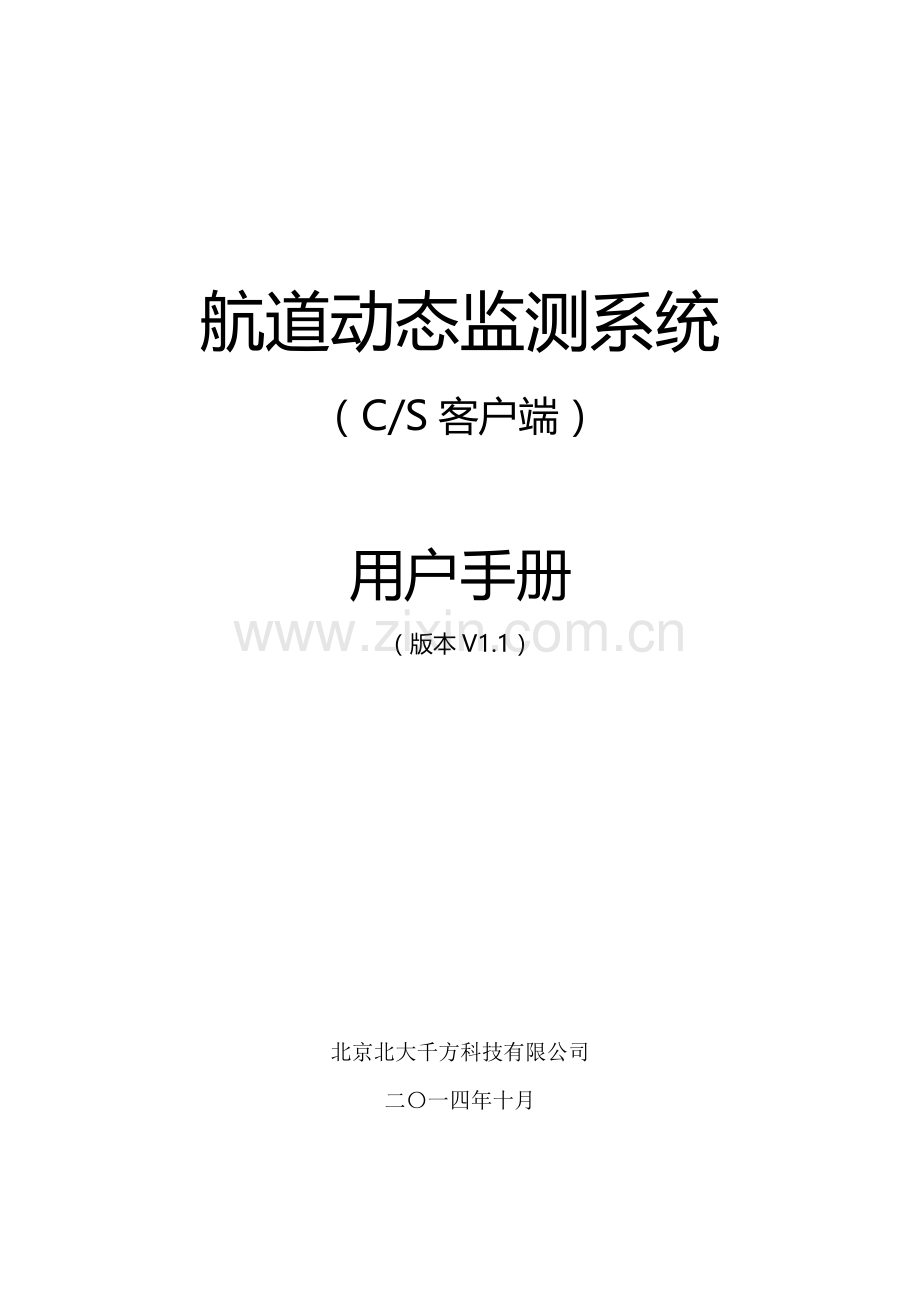

航道动态监测系统
（C/S客户端）

用户手册
（版本V1.1）

北京北大千方科技有限公司
二〇一四年十月

123
目录
1 引言 1
1.1系统概述 1
1.2本书读者 1
1.3术语定义 1
2 功能简介 1
2.1 软件功能 1
2.2 版本说明 1
2.2.1　C/S客户端安装程序 1
2.2.2　检查Win7操作系统是否安装了Service Pack 2
2.3 运行环境 2
3 安装、配置和卸载 3
3.1 安装 3
3.2 配置 14
3.3 卸载 15
3.4 注意事项 15
4 使用说明 15
4.1 系统进入和退出 15
4.1.1 系统进入 15
4.1.2 系统退出 17
4.2 航标监测 18
4.2.1 航标动态列表 19
4.2.2 航标基本信息 21
4.2.3 历史信息查询 24
4.2.4 报警设置 26
4.2.5 航标监测 28
4.2.6 遥测遥控 29
4.2.7 工作情况统计 32
4.2.8 失常维修统计 34
4.2.9 报警信息统计 35
4.3 水位监测 36
4.3.1 动态信息 37
4.3.2 基本信息 38
4.3.3 报警设置 41
4.3.4 历史信息 43
4.3.5 水位监测 45
4.3.6 遥测遥报 46
4.3.7 计算模拟水位 49
4.3.8 水位统计 50
4.4.9 工作情况统计 51
4.3.10 失常维修统计 53
4.3.11 历史水位统计 54
4.3.12 支流信息查询 55
4.3.13 流速流向信息查询 57
4.3.14 预测水位区域局信息 59
4.3.15 预测水位研究院信息 61
4.4 雾情监测 63
4.4.1 动态信息 64
4.4.2 基本信息 66
4.4.3 历史信息 68
4.4.4 雾情监测 70
4.5 工作船舶监测 71
4.5.1 工作船动态信息 72
4.5.2 工作船基本信息 74
4.5.3 工作船历史信息 76
4.5.4 动态监测 80
4.5.5 AIS实时动态 81
4.5.6 AIS信息查询 82
4.6 航道维护尺度 83
4.6.1 维护尺度预警 84
4.6.2 航道界限编辑 86
4.6.3 维护尺度工具 89
4.7 整治建筑物 90
4.7.1 数据管理 91
4.7.2 三维显示 93
4.8 视频监控 94
4.9 航道维护管理平台 94
4.9.1登录航道维护管理平台 94
4.9.2登录短信报警管理系统 95
4.10 航道图管理 96
4.10.1 电子航道图设置 97
4.10.2空间数据模块 103
4.10.3 功能操作 105
4.10.4 测量工具 107
4.11 系统设置 109
4.11.1 资源配置 110
4.11.2 坐标转换 113
4.11.3 经纬格式 114
4.11.4 通信记录 115
4.11.5 显示/隐藏状态栏 116
4.11.6 显示/隐藏运行信息 116
5 常见问题 116
1）登录平台后航道图中没有航标、水位图标或文字？ 116
2）菜单上的功能按钮不见了？ 117
3）为何主窗口的显示风格与之前不同？ 117
4）登录时为何会出现权限获取失败？ 117
5）什么情况下会进入单机运行模式？与联网运行模式有什么不同？ 118
6）航标遥测遥控时窗口中信息代表什么意思？ 118
7）鼠标常用哪些操作？ 119
8）单机运行模式时短信机如何配置？ 119
9）Win7\Win8操作系统运行时为何不显示航道图或启动时弹出错误信息？ 120
10）为何航道图显示风格或内容与之前不同？ 120
11）为何点击功能按钮时会提示“没有找到信息，是否立即获取”？ 120
12）航标超时报警如何定义？ 120
13）如何建立快捷功能按钮？ 121
14）为何有些功能无法使用？ 122
15）水位站或雾情站在动态列表或基本信息中可以看到，但在航道图中没有图标？ 122
16）启动系统后全部航标同时报警是什么原因？ 123
17）为什么有些航标或水位图标和文字是灰色的？ 123

1 引言
1.1系统概述
软件名称：长江干线数字航道鳊鱼溪至大埠街段建设工程航道动态监测系统；
任务提出者：长江航道局；
开发者：北京北大千方科技有限公司；
用户：长江宜昌航道局、长江重庆航道局；
监理单位：武汉长航科达工程监理有限公司；
运维单位：北京北大千方科技有限公司。
1.2本书读者
本手册主要面向测试人员及使用本软件系统的其他人员。
1.3术语定义
无。
2 功能简介
2.1 软件功能
《长江干线数字航道鳊鱼溪至大埠街段建设工程》航道动态监测平台C/S客户端全部功能。
2.2 版本说明
2.2.1　C/S客户端安装程序
安装程序分为两个版本：XP版和Win7 SP版，当PC机操作系统为Windows XP或未安装Service Pack的Win7系统时，请安装XP版。如PC机操作系统为Win7并安装了Service Pack或Win8系统时，请安装Win7 SP版。
2.2.2　检查Win7操作系统是否安装了Service Pack
进入Win7系统，在“计算机”图标上点击鼠标右键，将弹出菜单，选择菜单中“属性”项，弹出计算机属性窗口，其中标有Service Pack字样，如下图：

该操作系统已经安装了Service Pack，安装客户端时要选择Win7 SP版本。如没有Service Pack字样，安装客户端时要选择XP版本，如下图：

2.3 运行环境
1、操作系统Windows XP\Win7\Win8（32/64位）;
2、运行时需要Oracle11g 32位版驱动;
3、ArcGIS 10.1 Engine。　
3 安装、配置和卸载
3.1 安装
3.1.1 Oracle11g 32位版客户端
1、运行Oracle11g 32位版客户端安装程序；
2、Windows XP 系统跳过这一步骤，Win7\ Win 8系统需要用管理员身份安装，并将弹出窗口如下；

3、点击 [是] 按钮，弹出控制台窗口如下：

此时不要进行任何操作等待安装窗口弹出，窗口如下图：

4、选择“运行时”，点击 [下一步] 按钮；

5、选择安装语言，点击 [下一步] 按钮；

6、选择安装位置，建议安装在C盘中，点击 [下一步] 按钮；

7、进行最低安装要求检查，如果检查通过点击 [完成] 按钮继续安装；
8、Windows XP 系统跳过这一步骤，Win7系统安装过程中将出现防火防阻止提示；

将“专用网络”和“公用网络”全部勾选，并点击 [允许访问] 按钮，直至出现完成窗口：

9、点击 [关闭] 按钮，即可完成安装。
10、在开始菜单“Oracle - OraClient11g_home1”下“配置和移植工具”中运行“Net Manager”；

11、Windows XP系统将跳过这一步骤，Win7系统弹出窗口如下：

12、点击 [是] 按钮，弹出配置窗口如下：

13、选中“服务命名”，在编辑菜单中选择“创建”；

14、在“网络服务名”中输入：szhdyc，点击 [下一步] 按钮；

15、选中“TCP/IP(Internet协议)” ，点击 [下一步] 按钮；

16、在“主机名”中输入数据库服务器的IP地址：172.18.65.13，在“端口号”中输入数据库服务器的端口：1521，点击 [下一步] 按钮；

17、在“服务名”中输入需要访问的数据库名称：orcl，点击 [下一步] 按钮；

18、此步骤可跳过，点击 [测试] 按钮，弹出数据库连接测试窗口，修改登录名与口令后，可以进行连接测试；
19、点击 [完成] 按钮，关闭窗口在主窗口“服务命名”中将看到“szhdyc”的配置信息，配置信息如下图：

20、在“文件”菜单中选择“保存网络配置”项，关闭主窗口即可完成所有配置。
3.1.2 航道动态监测系统C/S客户端
1、运行客户端安装程序；
2、Windows XP 系统跳过这一步骤，Win7系统需要用管理员身份安装，并将弹出窗口如下；

3、点击 [是] 按钮，弹出安装窗口如下：

4、点击 [下一步] 按钮；

5、选择安装路径，点击 [下一步] 按钮；

6、点击 [安装] 按钮，开始进行安装；

7、点击 [完成] 按钮，即可完成客户端的安装全过程；
8、桌面将出现程序图标如下图，双击运行即可进入系统登录界面，注意：Win7\Win8系统需要用管理员身份运行，否则可能会影响GIS引擎的正常工作或其它异常。

9、Win7\ Win8系统用户设置管理员身份运行的方法：可在桌面图标上点鼠标右键，在菜单中选择“属性”，在“兼容性”页面中，勾选“以管理员身份运行此程序”，如下图：

点击 [确定] 按钮，即可。
3.1.3 ArcGIS 10.1 Engine
略。
3.2 配置
见4.11.1。
3.3 卸载
重新运行安装包或在操作系统“控制面板”中“添加/删除程序”窗口卸载。
3.4 注意事项
注意XP版本与Win7 SP版的区分。
4 使用说明
4.1 系统进入和退出
4.1.1 系统进入
1）操作过程
1.1）启动系统，将会弹出“航道动态监测平台登录窗口”，如“图4.1.1.1”：

图4.1.1.1 航道动态监测平台登录窗口
1.2) 显示引擎可以选择【ArcGIS】或【航道图】方式。
1.3）正确输入用户名和密码，点击【登录】，将会进入“航道动态监测平台”主窗口，如“图4.1.1.2”：

图4.1.1.2 航道动态监测系统主窗口（航道图方式）
1.4）点击【退出】，立刻退出登录界面。
2）界面说明
【用户名】对应的文本框，用于输入登录用户的名称。
【密码】对应的文本框用于输入登录用户的密码。
【记住用户名及密码】选项，便于用户快速进行登录，用户可自行选择是否保存用户名和密码。
【登录】按钮，可在输入用户名密码后点击，用于登录系统。
【退出】按钮，点击后立刻退出登录界面。
【显示引擎】可以选择【ArcGIS】或【航道图】两种方式。ArcGIS方式时可以导入空间数据，由于计算数据量较大，可能会影响显示速度，航道图方式时，系统执行速度较快，适用于一般监控用户使用。
3）注意事项
登录过程中需要联机航道局服务器并获取最新数据，数据获取成功后系统进入联机运行模式，如遇网络故障或其它原因导致联机失败，系统会提醒用户“是否进入单机模式？”，单机模式运行时部分功能将不能使用，但可以使用短信机进行与航标的指令、数据交互。另外，联机航道局服务器后还要对用户权限进行识别（权限由管理员统一分配），不同的权限将限制不同的功能。
4.1.2 系统退出
1）操作过程
1.1）登录成功后，进入系统，如“图4.1.2.1”：

图4.1.2.1 航道动态监测系统主窗口
1.2）点击主窗口右上角的“红叉”，后弹出“退出系统提示窗口”，如“图4.1.2.2”：

图4.1.2.2 退出系统提示窗口

1.3）点击【是】，立刻退出系统，点击【否】，取消操作。
2）界面说明
航道动态监测系统主窗口可拖拽改变尺寸和窗口最大化操作。
3）注意事项
无。
4.2 航标监测
1）操作过程
1.1）点击菜单【航标】项，会显示“航标动态监测功能按钮”，如“图4.2.1”：

图4.2.1航标动态监测功能按钮
2）界面说明
2.1）“航标动态监测”包含以下功能模块：
2.1.1）信息管理模块包括以下功能：
【动态列表】【航标信息】【历史信息】【报警设置】
2.1.2）实时监控模块包括以下功能：
【航标监测】【显示名称】【遥测遥控】
2.1.3）统计查询模块包括以下功能：
【工作情况】【失常维修】【报警信息】
3）注意事项
无。
4.2.1 航标动态列表
1）操作过程
1.1）点击图标【动态信息】，会弹出“航标动态列表”，默认显示所有航标，如“图4.2.1.1”：

图4.2.1.1 航标动态列表
1.2）【筛选航标】选择项，有“全部”和“报警”两个选择，选择全部时列表中显示用户辖区中所有航标信息，选择报警时，只显示用户辖区中报警的航标信息；
1.3）【筛选辖区】选择项，根据用户身份列举辖区中所有航道管理处供用户选择，列表中内容将根据选择的管理处进行联动设置；
1.4）【筛选类别】选择项，根据航标终端上报类别向用户提供筛选；

1.3）点击【自定义列表】按钮，将弹出“自定义航标动态列表”窗口，如图4.4.1.2：

图4.2.1.2 报警的航标列表
点选左侧列表中某项后，点击【>>】按钮将该项添加至右侧列表中，点选右侧列表某项后，点击【<<】按钮将该项从右侧列表中移除，点击【<<ALL】按钮将移除右侧列表中全部项目，点击【保存】按钮，将右侧列表中项目按从上至下的顺序进行保存，航标动态列表将按照保存项目及顺序进行显示，注意：航标编号和名称是固定项目，不能改变显示状态及顺序。
1.4）点击【刷新数据】按钮，将会联机航道局服务器，获取最新的航标数据；
1.5）在列表中双击任意一条航标信息的“航标编号”或“航标名称”将弹出该航标的遥测遥控窗口（见4.2.6），双击其它列时会弹出该航标信息的基础信息窗口（见4.2.2），并在系统主窗口中心位置上显示该航标图标。
2）界面说明
弹出窗口以列表的方式显示当前用户辖区范围内所有航标的动态信息。
窗口可拖拽改变尺寸和窗口最大化操作。可通过【筛选航标】、【筛选辖区】和【筛选类别】进行筛选显示列表内容。
3）注意事项
如有报警信息，列表中将以红色字体显示。
4.2.2 航标基本信息
1）　操作过程
1.1）点击图标【航标信息】，会弹出“航标信息查询窗口”，如“图4.2.2.1”：

图4.2.2.1 航标基本信息查询窗口

1.2）在“航标信息查询窗口”输入（航标序号、编号或名称）或者通过下拉列表选择一个航标，点击【确定】。
1.3）点击【确定】后，弹出“航标工作状态页面”，如“图4.2.2.2”：

图4.2.2.2 航标工作状态页面
1.4）点击【基本信息】后，切换到“航标基本信息页面”，如“图4.2.2.3”：

图4.2.2.3 航标基本信息窗口
1.5）点击【航标属性】后，切换到“航标属性页面”，如“图4.2.2.4”：

图4.2.2.4 航标灯质窗口
1.6）点击【最新动态】后，切换到“最新动态窗口”，如“图4.2.2.5”：

图4.2.2.5 最新动态窗口
1.7）点击【电量信息】后，切换到“当前电量信息窗口”，如“图4.2.2.6”：

图4.2.2.6电量信息窗口
2）　界面描述
航标信息查询与航标信息显示分为两个固定尺寸窗口，航标信息显示窗口提供选项卡（窗口功能），每个窗口显示不同信息，按内容相关联的程度分为：基本信息页、航标属性页、最新动态页、工作状态页、电量信息页。
3）　注意事项
在航标信息窗口打开后，该窗口信息不会进行实时更新，需要重新打开航标信息窗口才会显示最新的信息内容。
4.2.3 历史信息查询
1）操作过程
1.1）点击图标【历史信息】，会弹出“航标历史数据查询窗口”，如“图4.2.3.1”：

图4.2.3.1 航标历史数据查询窗口
1.2）在下拉列表中“输入”或者“选择”一个航标， 修改需要查询的日期范围后，点击【查询】将会查询到该航标的历史信息，如“图4.2.3.3”：

图4.2.3.3 航标历史数据查询窗口
1.3）点击【航标信息】，弹出“航标信息窗口”，见4.2.2。
1.4）点击【显示轨迹】，会在主窗口上显示航标的轨迹，如“图4.2.3.5”：

图4.2.3.5 动态航标标绘移动轨迹
1.6）通过“航标漂移轨迹回放控制面板”来显示轨迹回放，如“图4.2.3.6”：

图4.2.3.6 航标漂移轨迹回放控制面板
1.7）点击“航标漂移轨迹回放控制面板”右上角“红叉”，关闭当前窗口并返回之前状态。
2）界面描述
查询界面为固定尺寸窗口，提供航标信息查询（具有模糊匹配功能）、时间条件录入、列表控件显示等功能。
轨迹回放控制界面为固定尺寸小窗口，有播放、倍速播放、暂停、开始位置、结束位置功能。
3）注意事项
查询的数据量过大会造成响应时间较长或产生系统异常。
4.2.4 报警设置
1）操作过程
1.1）点击图标【报警设置】，会弹出“航标报警设置窗口”，如“图4.2.4.1”：

图4.2.4.1 航标报警设置窗口
1.2）在下拉列表中“输入”或者“选择”一个航标，将会查询到该航标的报警设置信息，如“图4.2.4.2”：

图4.2.4.2 航标报警设置窗口
1.3）点击【航标信息】，弹出“航标信息窗口”，见4.2.2。
1.4）根据用户需求，可以勾选“报警方式设置”中【闪烁报警】、【声音报警】、【短信报警】确认修改后点击【修改】按钮进行保存并立即生效（关闭声音报警时稍有延时）。
1.5）“暂时关闭声音”，选择关闭声音时长，点击【设置】，弹出“确认关闭声音对话框”，选择“是”，设置成功，选择“否”，取消本次操作；
1.6）勾选【多选】后，进行多个航标的选择，进点击【修改】按钮进行批量保存功能。
2）界面描述
航标报警设置界面为固定尺寸窗口，可查询用户指定航标信息、设置报警方式和暂时消音按钮。
3） 注意事项
【短信报警】功能尚未开通，“暂时关闭声音”功能将暂时关闭所有航标、水位的声音报警。
4.2.5 航标监测
1）操作过程
1.1）点击图标【航标监测】，会在主窗口上显示出航标，如“图4.2.5.1”：

图4.2.5.1 航道动态监测系统主窗口
1.2）点击图标【显示名称】，会在主窗口上显示出航标对应的名称。
2）界面描述
点击【航标监测】，图标背景为橘黄色时，表示正在监测，再次点击后，取消监测。
点击【显示名称】，图标背景为橘黄色时，显示已监测航标的名称，再次点击后，将不显示航标的名称。
3）注意事项
频繁（过快）点击可能会造成响应时间较长。
4.2.6 遥测遥控
1）操作过程
1.1）点击图标【遥测遥控】，会弹出“航标遥测遥控窗口”，如“图4.2.6.1”：

图4.2.6.1 航标遥测遥控窗口
1.2）在下拉列表中“输入”或者“选择”一个航标，将会查询到该航标的信息并在各页面中显示当前设置及参数；
1.3）点击【详细信息】，弹出“航标基本信息窗口”，见4.2.2。
1.4）点击【终端控制】，切换到“终端控制页面”，如“图4.2.6.2”，页面包括两部分内容，【立即上数】和【终端控制】，下面分别进行功能说明：
【信息查询】：立即返回航标灯及终端的工作状态数据，如：当前坐标、航标灯亮灭状态、当前灯质、与基点偏差距离、移动速度、通信状态、功耗状态、电量信息等；
【终端参数】：立即返回航标终端的基本信息和各类阀值及参数，如：基点坐标、航标灯工作模式、轮询间隔、电压门限、短信中心号码、通讯平台设置参数等；
【远程唤醒】：下发指令让目的终端保持在线状态；
【强制下线】：下发指令让目的终端触于离线状态；
【信息格式】：设置通信报文的是否加密；
【差分】：仅对浮标有效，在规定时间内使航标上报坐标进行差分计算；
【复位重启】：下发指令让目的终端复位重启。
【清空内存数据】：下发指令让目的终端清空内存清据；
【灯光闪烁】：设置航标是否进行同步闪烁状态。
1.5）点击【参数设置】，切换到“参数设置页面”，如“图4.2.6.3”：

图4.2.6.3 参数设置页面
【更新基点坐标】：改变终端设备中记录的基点坐标位置，用于偏差距离的计算，可通过【获取当前坐标】按钮，自动向文本框内填入当前坐标数据；
【位移阀值】：仅对浮标有效，改变终端位移阀值；
【漂移阀值】：仅对浮标有效，改变终端漂移阀值；
【日光阀值】：改变终端日光阀值；
【串口灯质】：改变终端当前串口灯质；
【航标灯工作】: 改变航标灯当前工作状态；
【运行模式】: 改变航标灯当前运行模式，闪烁或长亮；
【报警灵敏度】: 改变终端报警灵敏度；
【轮询间隔】: 改变终端轮询间隔；
【报警间隔】: 改变终端报警间隔；
【终端电压门限】: 改变终端电压门限；
【航标灯电压门限】: 改变航标灯电压门限。
1.6）点击【终端管理】，切换到“终端管理页面”，如“图4.2.6.4”：

图4.2.6.4 终端管理页面
【修复序列号】: 改变终端序列号；
【短信中心号码】: 改变终端以短信方式上报的目的号码；
【通信平台】: 改变终端以GPRS方式连接的通信平台IP和端口；
【接入点名称】: 改变终端网络接入点；
1.7）点击【发送指令】，根据用户设置当前页面内容执行发送操作，联机模式下将控制指令发送到终端通信平台，通过终端通信平台进行指令转发与数据回复，单机模式下控制指令/数据通过短信机进行发送和接收，下次进入联机模式时，系统将自动将单机时短信机接收的数据传送至航道局服务器。另外，如用户勾选了【使用短信方式】项，则使终端通信平台强制使用短信方式下发指令，单机模式下该项无效；
1.8）【群发选择】：选中该项后页面上方出现航标列表，供用户自定义选择多个航标，进行指令的群发操作，如群发过程中（包括单机版）出现发送失败，系统会将发送失败和未发送的指令标记为待发状态，系统将稍候自动再次发送，直至全部发送完成，此过程要求用户不能关闭遥测遥控窗口，关闭窗口将清除处于待发状态的指令，发送完成时窗口将用提示信息“待发指令已全部发送成功!”；
1.9）【查询记录】：弹出“查询当前系统通信记录”窗口，详见4.11.4。
2）界面描述
航标遥测遥控界面为固定尺寸窗口，使用TAB控件将控制项目分为两个窗口分别向用户提供选择与设置。
3）注意事项
各页面中项目勾选后有效，未勾选部分不会下发到航标终端；发送指令时只发送当前页面指令；单机模式时参数设置和终端管理页面将不能使用，短信机正确连接时，在系统状态栏右下角将显示“本机端口〖Ｘ〗打开成功”字样，如显示“失败”字样请检查短信机连接状态，并确认参数设置是否正确，短信机参数设置详见4.10.2（9）。单机模式时遥测遥控窗口中只显示发送成功或失败的信息提示，接收的短信与数据更新信息，请在系统运行信息窗口中查询，见4.11.5。
4.2.7 工作情况统计
1）操作过程
1.1）点击图标【工作情况】，会弹出“航标工作情况统计窗口”，如“图4.2.7.1”：

图4.2.7.1 航标工作情况统计窗口
2）界面描述
“航标工作情况统计窗口”为固定尺寸窗口，包括内客如下：
【航道局】下拉框：供用户选择所属/管辖航道局名称，用户后[管理处]下拉框将自己匹配填充内容。
【管理处】下拉框：供用户选择所属/管辖航道管理处名称。
【开始时间】：选择统计开始日期（从该日0时起）。
【结束时间】：选择统计结束日期（从该日23时59分59秒止）。
【查询] 】：根据条件执行查询数据库操作，结果显示到列表中。
【导出表单】：将列表中内容保存为EXCEL格式文件。
3）注意事项
无。
4.2.8 失常维修统计
1）操作过程
1.1）点击图标【失常维修】，会弹出“航标失常和维修统计窗口”，如“图4.2.8.1”：

图4.2.8.1 航标失常和维修统计窗口
2）界面描述
“航标失常和修改统计窗口”为固定尺寸窗口，包括内客如下：
【航道局】下拉框：供用户选择所属/管辖航道局名称，用户后[管理处]下拉框将自己匹配填充内容。
【管理处】下拉框：供用户选择所属/管辖航道管理处名称。
【开始时间】：选择统计开始日期（从该日0时起）。
【结束时间】：选择统计结束日期（从该日23时59分59秒止）。
【查询】：根据条件执行查询数据库操作，结果显示到列表中。
【导出表单】：将列表中内容保存为EXCEL格式文件。
3）注意事项
无。
4.2.9 报警信息统计
1）操作过程
1.1）点击图标【报警信息】，会弹出“报警航标数量统计窗口”，如“图4.2.9.1”：

图4.2.9.1 报警航标数量统计窗口
2）界面描述
“报警航标数量统计窗口”为固定尺寸窗口，包括内客如下：
【航道局】下拉框：供用户选择所属/管辖航道局名称，用户后[管理处]下拉框将自己匹配填充内容。
【管理处】下拉框：供用户选择所属/管辖航道管理处名称。
【开始时间】：选择统计开始日期（从该日0时起）。
【结束时间】：选择统计结束日期（从该日23时59分59秒止）。
【查询】：根据条件执行查询数据库操作，以每个航道为统计对象，结果显示到列表中。
【导出表单】：将列表中内容保存为EXCEL格式文件。
3）注意事项
无。
4.3 水位监测
1）操作过程
1.1）点击菜单【水位】项，会显示“水位动态监测功能按钮”，如“图4.3.1”：

图4.3.1 水位动态监测窗口
2）界面说明
2.1）“水位动态监测”包含以下功能模块：
2.1.1） 信息管理模块包括以下功能：
【动态信息】【基本信息】【报警设置】【历史信息】【支流信息】
2.1.2）监控模块包括以下功能：
【水位监测】【显示名称】【遥测遥报】【模拟水位】
2.1.3）查询统计模块包括以下功能：
【水位统计】【工作情况】【失常维修】【历史水位】【流速流向】
2.1.4)预测水位站模块包括以下功能：
【预测监测】【区域局】
3）注意事项
无。
4.3.1 动态信息
1）操作过程
1.1）点击图标【动态信息】，会弹出“水位站终端动态列表”，默认显示所有终端，如“图4.3.1.1”：

图4.3.1.1 水位站终端动态列表
1.2）选择【仅显示报警终端】后，仅显示报警的终端信息列表，如“图4.3.1.2”：

图4.3.1.2 水位站报警终端列表
1.3）在列表中双击一条水位站信息，会在主窗口上定位该水位站。
2）界面说明
弹出窗口以列表的方式显示当前用户辖区范围内所有水位站终端的动态信息。
窗口可拖拽改变尺寸和窗口最大化操作。可点击“显示所有终端”和“仅显示报警终端”进行筛选显示列表内容。
3）注意事项
无。
4.3.2 基本信息
1）操作过程
1.1）点击图标【基本信息】，会弹出“水位站基本信息查询窗口”，如“图4.3.2.1”：

图4.3.2.1 水位站基本信息查询窗口
1.2）在“水位站信息查询窗口”输入（水位站序号、编号或名称）或者通过下拉列表选择一个水位站，点击【确定】。
1.3）点击【确定】后，弹出“水位站基本信息窗口”，如“图4.3.2.2”：

图4.3.2.2 水位站基本信息窗口
1.4）点击【终端XXXX】后，切换到“终端基本信息页面”，如“图4.3.2.3”：

图4.3.2.3 终端基本信息页面
1.5）点击【报警设置】后，切换到“终端报警设置页面”，如“图4.3.2.5”：

图4.3.2.5 终端报警设置窗口
2）界面描述
水位终端信息查询与水位站信息显示分为两个固定尺寸窗口，水位站信息显示窗口提供选项卡。
每个终端窗口中以TAB选项卡形式分类显示该终端信息，分为：终端信息页、报警设置页。
在终端信息页中的【设为主设备】按钮，是将该终端设置为本水位站的主要设备，其它终端为辅助设备（在航道图中只标绘每个水位站的主要设备信息），未设为主设备时如“图4.3.2.6-A”,，设置后如“图4.3.2.6-B”。

图4.3.2.6-A 图4.3.2.6-B
在报警设置页的两组编辑、修改按钮分别对应该终端的预警条件设置和报警条件设置，
【编辑】按钮可激活预警/报警的条件设置项，点击【修改】按钮进行各项的内容保存。
3）注意事项
无。
4.3.3 报警设置
1）操作过程
1.1）点击图标【报警设置】，会弹出“水位站终端报警设置窗口”，如“图4.3.3.1”：

图4.3.3.1 水位站终端报警设置窗口
1.2）在下拉列表中“输入”或者“选择”一个终端，将会查询到该终端的报警设置信息，如“图4.3.3.2”：

图4.3.3.2 水位站终端报警设置窗口
1.3）点击【终端信息】，弹出“终端基本信息窗口”，见4.3.2。
1.4）根据用户需求，可以勾选“预警/报警方式设置”中【闪烁】、【声音】、【短信】确认修改后点击【修改】按钮进行保存并立即生效（关闭声音报警时稍有延时）。
1.5）“暂时关闭声音”，选择关闭声音时长，点击【设置】，弹出“确认关闭声音对话框”，选择“是”，设置成功，选择“否”，取消本次操作；
1.6）勾选【多选】后，进行多个终端的选择，进点击【修改】按钮进行批量保存功能。

2）界面描述
终端报警设置页为一个固定尺寸窗口。在此窗口可以设置终端的预警方式和报警方式。
在终端报警设置页中的【终端信息】按钮，可以查看该终端基本信息。在报警设置页的【设置】按钮，可以设置是否暂时关闭所有报警声音。
３）注意事项
无。
4.3.4 历史信息
1）操作过程
1.1）点击图标“历史信息”，会弹出“水位历史查询窗口”，如“图4.3.4.1”：

图4.3.4.1 水位历史查询窗口
1.2）在下拉列表中“输入”或者“选择”一个终端，将会查询到该终端的信息，选择需要查询的日期范围后，点击【查询】将会查询到该终端的历史信息，如“图4.3.4.2”：

图4.3.4.2 水位历史查询窗口
1.3）点击【终端信息】，弹出“终端基本信息窗口”，见4.3.2 。

1.5）点击【折线图】，弹出“水位历史折线图窗口”，如“图4.3.4.5”：

图4.3.4.5 水位历史折线图窗口
2）界面描述
查询界面为固定尺寸窗口，提供水位终端信息查询（具有模糊匹配功能）、时间条件录入、列表控件显示等功能。
折线图界面为固定尺寸小窗口，X轴为水位测量时间，Y轴为水位值范围。可通过【显示数值】控制图中水位点是否显示水位值。
3）注意事项
查询的数据量过大会造成响应时间较长或产生系统异常。
4.3.5 水位监测
1）操作过程
1.1）点击图标【水位监测】，会在主窗口上显示出水位站，如“图4.3.5.1”：

图4.3.5.1航道动态监测系统主窗口
1.2）点击图标【显示名称】，会在主窗口上显示出水位站对应的名称。
2）界面描述
点击【水位监测】，图标背景为橘黄色时，表示正在监测，再次点击后，取消监测。
点击【显示名称】，图标背景为橘黄色时，显示已监测水位站的名称，再次点击后，将不显示水位站的名称。
3）注意事项
频繁（过快）点击可能会造成响应时间较长。
4.3.6 遥测遥报
1）操作过程
1.1）点击图标【遥测遥报】，会弹出“水位站终端遥测遥报窗口”，如“图4.3.6.1”：

图4.3.6.1 水位站终端遥测遥报窗口
1.2）在下拉列表中“输入”或者“选择”一个终端，将会查询到该终端的信息并在各页面中显示当前设置及参数；
1.3）点击【详细信息】，弹出“终端基本信息窗口”，见4.3.2。
1.4）点击【终端控制】，切换到“终端控制页面”，如“图4.3.6.1”，页面包括两部分内容，【立即上数】和【终端控制】，下面分别进行功能说明：
【信息查询】：立即返回水位信息；
【终端参数】：立即返回水位站设置参数；
【报警间隔】：改变终端两次报警的间隔时间；
【电压门限】：改变电压报警的门限；
【水位校正】：如终端上报水位与人工观测相差很大，需要向终端下发人工观测水位值以修正终端上报值；
【自报段次】：改变24小时自动上报次数；
【加报阀值】：当水位达到此阀值时，终端自动上报一次水位数据。
1.5）点击【终端管理】，切换到“终端管理页面”，如“图4.3.6.3”：

图4.2.6.3 终端管理页面
【修复序列号】: 改变终端序列号；
【短信中心号码】: 改变终端以短信方式上报的目的号码；
【通信平台】: 改变终端以GPRS方式连接的通信平台IP和端口；
【接入点名称】: 改变终端网络接入点。
1.6）点击【调试】，切换到“调试页面”，如“图4.3.6.4”：

图4.3.6.4 调试页面
点击【调试命令】：允许输入最多300个16进制字符，两个字符作为一个字节，向终端发送调试命令；
1.7）点击【发送指令】，根据用户设置当前页面内容执行发送操作，联机模式下将控制指令发送到终端通信平台，通过终端通信平台进行指令转发与数据回复，单机模式下控制指令/数据通过短信机进行发送和接收。另外，如用户勾选了【使用短信方式】项，则使终端通信平台强制使用短信方式下发指令，单机模式下该项无效；
1.8）【群发选择】：选中该项后页面上方出现终端列表，供用户自定义选择多个终端，进行指令的群发操作；
1.9）【查询记录】：弹出“查询当前系统通信记录”窗口，详见4.11.4。
2）界面描述
水位遥测遥报界面为固定尺寸窗口，使用TAB控件将控制项目分为两个窗口分别向用户提供选择与设置。单机模式时，部分页面内容将不能使用，短信机正确连接时，在系统状态栏右下角将显示“本机端口〖Ｘ〗打开成功”字样，如显示“失败”字样请检查短信机连接状态，并确认参数设置是否正确，短信机参数设置详见4.10.2（9）。单机模式时遥测遥报窗口中只显示发送成功或失败的信息提示，接收的短信与数据更新信息，请在系统运行信息窗口中查询，见4.11.5。
3）注意事项
各页面中项目勾选后有效，未勾选部分不会下发观航标终端；发送指令时只发送当前页面指令；单机模式时只有遥测遥报窗口触于打开状态时才会通过短信机进行数据接收，短信机参数配置见4.10.2（9）。
4.3.7 计算模拟水位
1）操作过程
1.1）点击图标【模拟水位】，然后在主窗口航道图中选择适当位置（单击鼠标左键），系统将根据上下游水位站信息计算出选择点的当前水位，并将计算结果显示在主窗口中，如“图4.3.7.1”：

图4.3.7.1标绘模拟水位计算结果
该模拟水位点将在系统运行期间一直存在，当系统关闭后该点信息将不会保留。
2）界面描述
根据用户在主窗口中选取的位置标绘模拟水位站符号，符号颜色为黄色黑边框，上方显示模拟站点信息和水位计算结果。
3）注意事项
使用该功能时需要先启动水位监测功能，除需要应用服务支持外（应用服务具体设置见4.10.2（9）），还要求现有水位站的基本信息中有里程值。
4.3.8 水位统计
1）操作过程
1.1）点击图标【水位统计】，会弹出“水位信息统计窗口”，将时间段内水位终端最高水位、最低水位进行统计。如“图4.3.8.1”：

图4.3.8.1 水位信息统计窗口
2）界面描述
水位信息统计窗口为固定尺寸窗口，包括内客如下：
【航道局】下拉框：供用户选择所属/管辖航道局名称，用户后[管理处]下拉框将自己匹配填充内容。
【管理处】下拉框：供用户选择所属/管辖航道管理处名称。
【年统计】单选按钮：确定以年为单位进行统计。
【月统计】单选按钮：确定以月为单位进行统计。
【日统计】单选按钮：确定以日为单位进行统计。
【年】：选
