常见数字组合逻辑电路逻辑图、引脚图和真值表(by 瑞A希礼特)

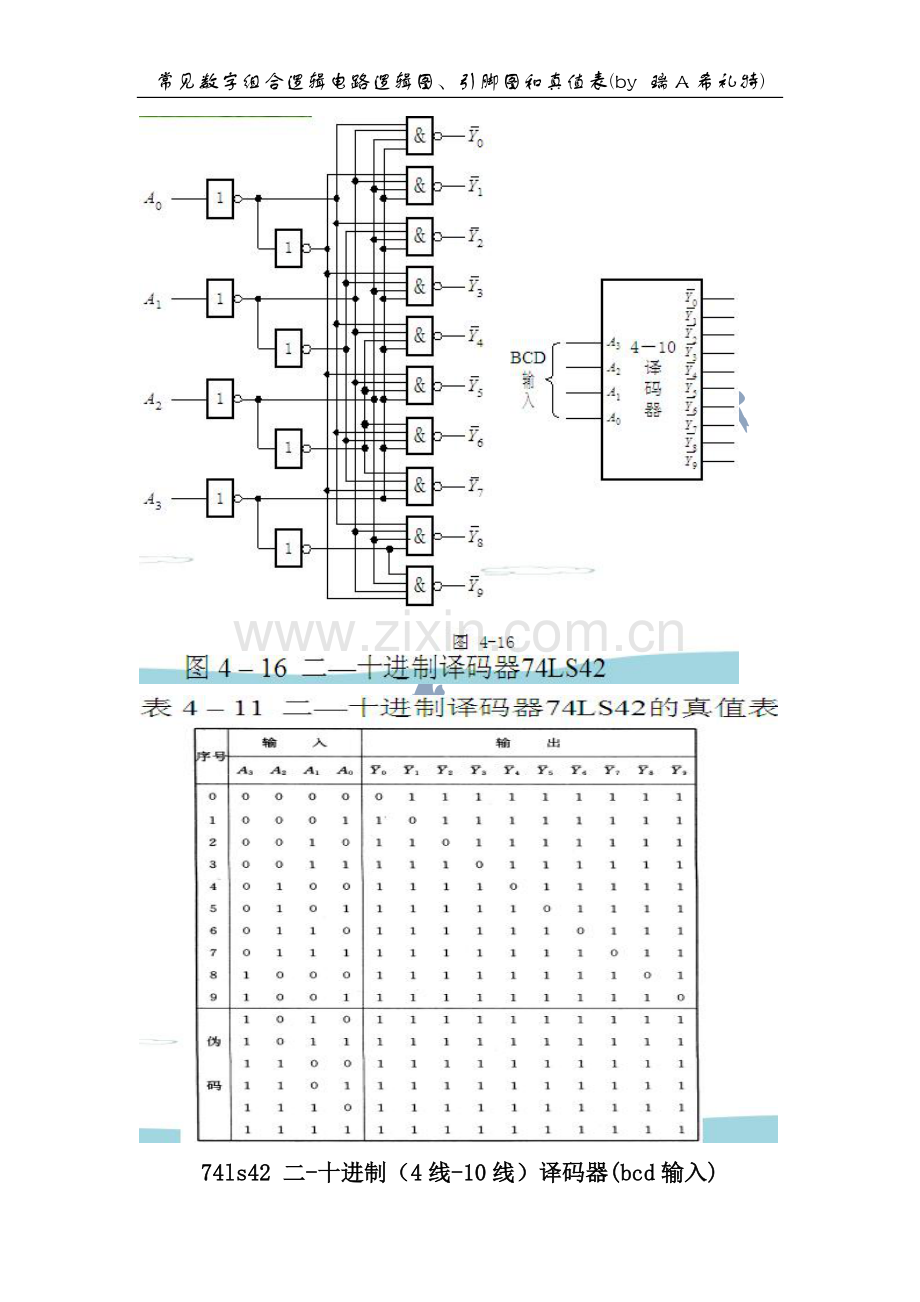

74ls42 二-十进制（4线-10线）译码器(bcd输入)

74ls48 bcd-七段显示译码器/驱动器

CC14585 4位数值比较器

（1）只比较两个4位二进制数时
用一片CC14585即可，扩展端I(A<B)接低电平，I(A>B)和I(A=B) 接高电平。
（2）当比较两个4位以上8位以下的二进制数时
将低位片的I(A<B)接0，I(A>B)和I(A=B)接1。
将低位片的CC14585(1)的输出比较结果I(A<B)和I(A=B)
与高位片CC14585(2)的扩展端I(A<B)和I(A=B)相连。

CC14585 4位数值比较器

用两片74LS138接成的4线－16线译码器
74ls138 3-8线译码器/多路转换器

74ls147 二-十进制（10线-4线）优先编码器

74ls148 8线-3线八进制优先编码器

74ls151 8选1数据选择器(互补输出)

74ls160 可预置同步十进制加法计数器(异步清除)
74ls161 可预置四位同步二进制计数器(并清除异步)

74ls190 同步十进制可逆计数器
74ls191 单时钟同步二进制加/减计数器

74ls194 四位移位寄存器

74ls283 4位超前进位加法器

74ls290 二-五-十进制异步计数器
