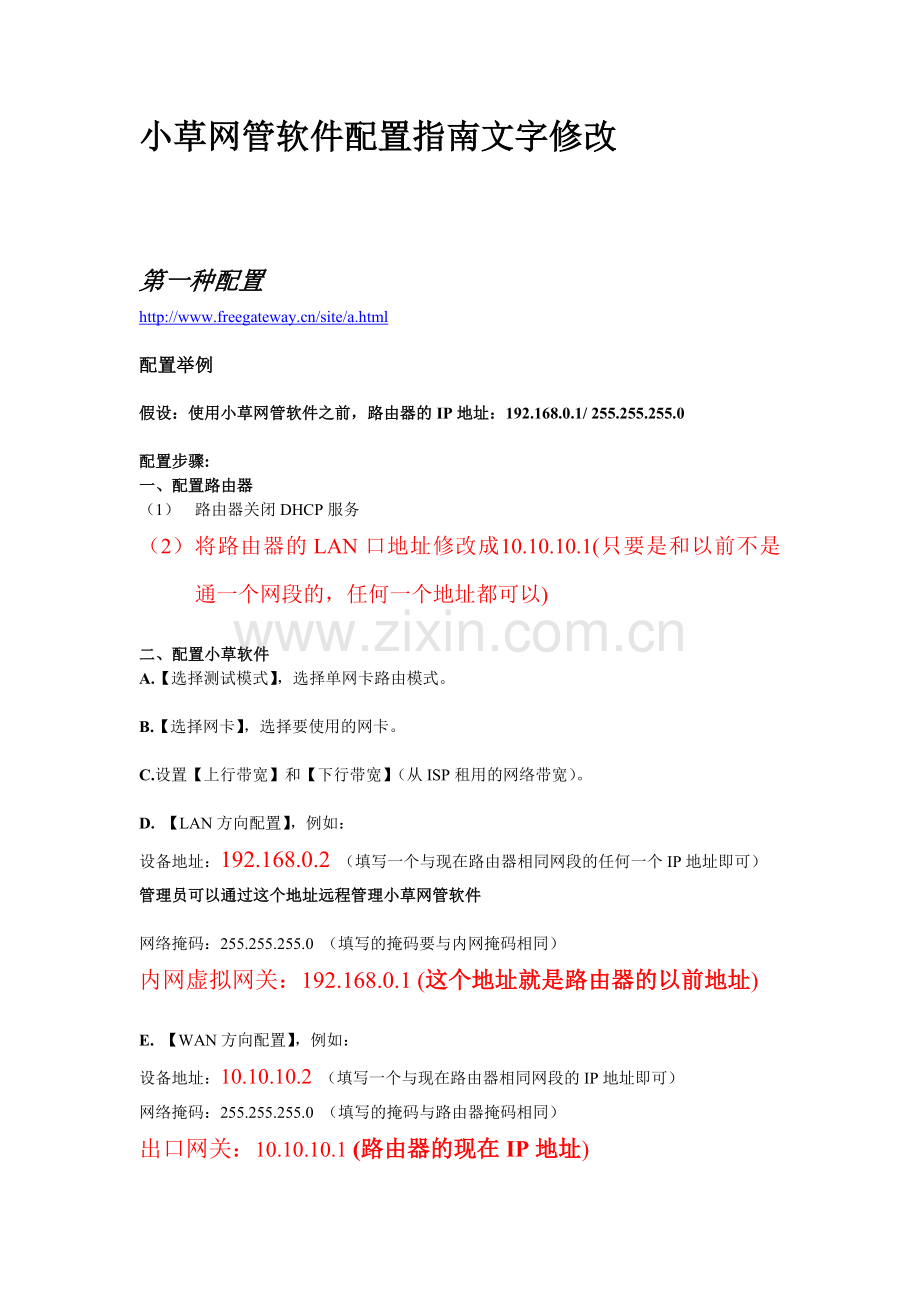

小草网管软件配置指南文字修改

第一种配置

配置举例

假设：使用小草网管软件之前，路由器的IP地址：192.168.0.1/ 255.255.255.0

配置步骤:
一、 配置路由器
（1） 路由器关闭DHCP服务
（2） 将路由器的LAN口地址修改成10.10.10.1(只要是和以前不是通一个网段的，任何一个地址都可以)

二、 配置小草软件
A.【选择测试模式】，选择单网卡路由模式。

B.【选择网卡】，选择要使用的网卡。

C.设置【上行带宽】和【下行带宽】（从ISP租用的网络带宽）。

D. 【LAN方向配置】，例如：
设备地址：192.168.0.2 （填写一个与现在路由器相同网段的任何一个IP地址即可）
管理员可以通过这个地址远程管理小草网管软件

网络掩码：255.255.255.0 （填写的掩码要与内网掩码相同）
内网虚拟网关：192.168.0.1 (这个地址就是路由器的以前地址)

E. 【WAN方向配置】，例如：
设备地址：10.10.10.2 （填写一个与现在路由器相同网段的IP地址即可）
网络掩码：255.255.255.0 （填写的掩码与路由器掩码相同）
出口网关：10.10.10.1 (路由器的现在IP地址)
DNS服务器：202.106.0.20 （填写使用的DNS服务器地址，填写ISP分配给你的DNS地址）

F. 选择【DHCP】配置，开启DHCP服务，配置和原DHCP服务器相同。

G.点击【保存并应用】，完成设置。

第二种配置

配置举例

假设：使用小草网管软件之前，路由器的IP地址：192.168.0.1/255.255.255.0

配置步骤:
一、 配置路由器

（1） 将路由器的LAN口地址修改成10.10.10.1(只要是和以前不是通一个网段的，任何一个地址都可以)

二、 配置小草软件
A.【选择测试模式】，选择单网卡路由模式。

B.【选择网卡】，选择要使用的网卡。

C.设置【上行带宽】和【下行带宽】（从ISP租用的网络带宽）。

D. 【LAN方向配置】，例如：
设备地址：192.168.0.2（填写与内网虚拟网关相同网段的IP地址即可）
管理员可以通过这个地址远程管理小草网管软件

网络掩码：255.255.255.0 （填写的掩码要与内网掩码相同）
内网虚拟网关：192.168.0.1 (这个地址就是路由器的以前地址)

E.【WAN方向配置】，例如：
设备地址：10.10.10.2 （填写一个与现在路由器相同网段的任何一个IP地址即可）
网络掩码：255.255.255.0 （填写的掩码与路由器掩码相同）
出口网关：10.10.10.1 (路由器的现在IP地址)
DNS服务器：202.106.0.20 （填写使用的DNS服务器地址，填写ISP分配给你的DNS地址）

F. 点击【保存并应用】，完成设置。

第三种配置

配置举例

假设：使用小草网管软件之前，路由器的IP地址：192.168.0.1/255.255.255.0

配置步骤:

一、 配置路由器
路由器所有设置无需改动。

二、 配置小草软件
A.【选择测试模式】，选择透明桥接模式。
B.【内联口选择】，选择要连接到内网的网卡。
C.【外联口选择】，选择要连接到外网的网卡。

D.修改内联口的地址
在电脑桌面上，打开您选择的内连口网卡的网卡属性设置，设置一个尚未被使用的内网IP地址即可，用来让管理员远程管理小草网管软件，如下图

E 关闭外联口网卡的地址属性

在电脑桌面上，打开您选择的外连口网卡的网卡属性设置，关闭所有项目，如下图

F.【保存并应用】，完成设置。
