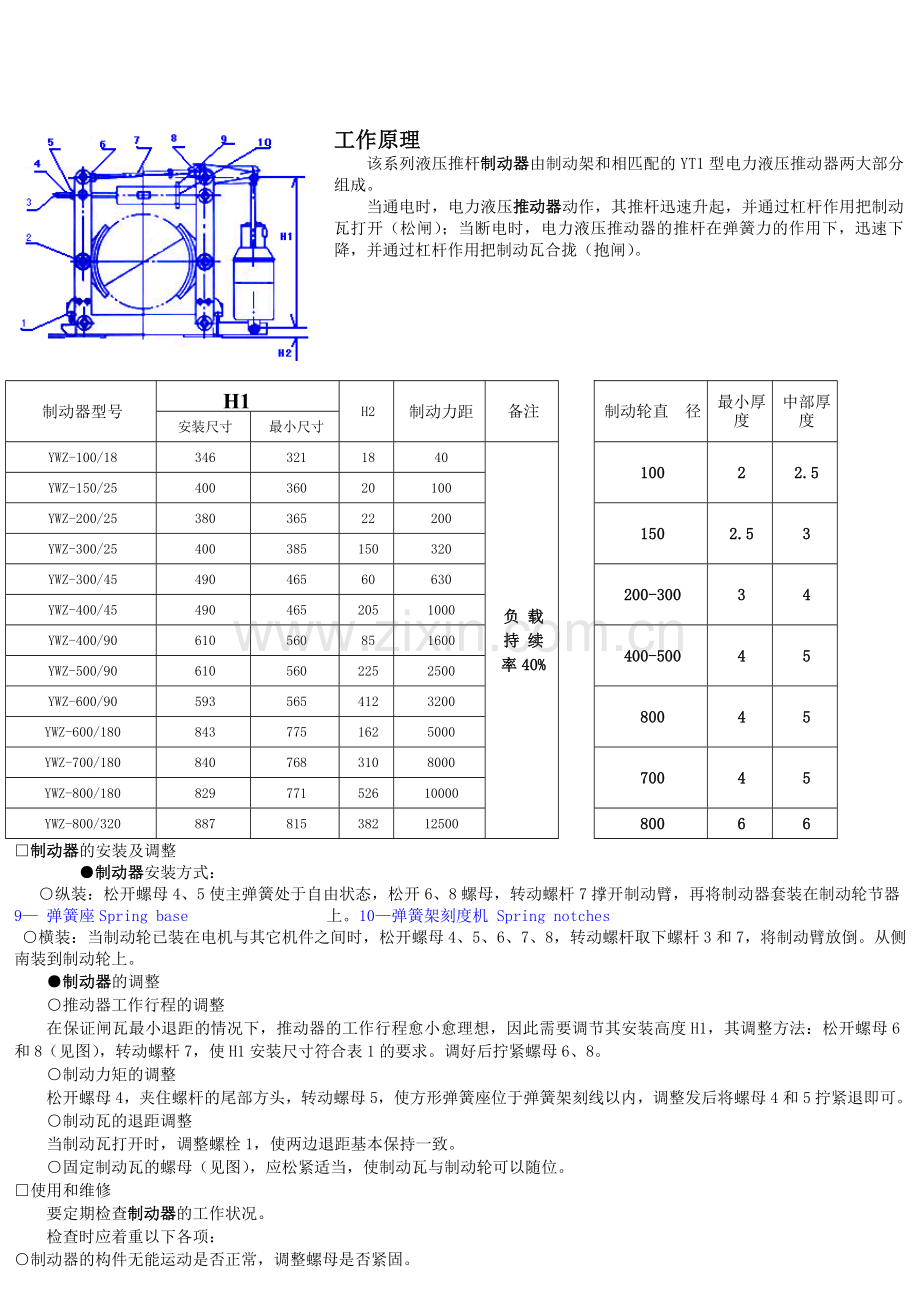

YWZ制动器说明书.doc

工作原理
该系列液压推杆制动器由制动架和相匹配的YT1型电力液压推动器两大部分组成。
当通电时，电力液压推动器动作，其推杆迅速升起，并通过杠杆作用把制动瓦打开（松闸）；当断电时，电力液压推动器的推杆在弹簧力的作用下，迅速下降，并通过杠杆作用把制动瓦合拢（抱闸）。

制动器型号
H1
H2
制动力距
备注

制动轮直 径
最小厚度
中部厚度
安装尺寸
最小尺寸
YWZ-100/18
346
321
18
40
负 载
持 续
率40%
100
2
2.5
YWZ-150/25
400
360
20
100
YWZ-200/25
380
365
22
200
150
2.5
3
YWZ-300/25
400
385
150
320
YWZ-300/45
490
465
60
630
200-300
3
4
YWZ-400/45
490
465
205
1000
YWZ-400/90
610
560
85
1600
400-500
4
5
YWZ-500/90
610
560
225
2500
YWZ-600/90
593
565
412
3200
800
4
5
YWZ-600/180
843
775
162
5000
YWZ-700/180
840
768
310
8000
700
4
5
YWZ-800/180
829
771
526
10000
YWZ-800/320
887
815
382
12500
800
6
6
□制动器的安装及调整
●制动器安装方式：
○纵装：松开螺母4、5使主弹簧处于自由状态，松开6、8螺母，转动螺杆7撑开制动臂，再将制动器套装在制动轮节器9— 弹簧座Spring base 上。10—弹簧架刻度机 Spring notches
○横装：当制动轮已装在电机与其它机件之间时，松开螺母4、5、6、7、8，转动螺杆取下螺杆3和7，将制动臂放倒。从侧南装到制动轮上。
●制动器的调整
○推动器工作行程的调整
在保证闸瓦最小退距的情况下，推动器的工作行程愈小愈理想，因此需要调节其安装高度H1，其调整方法：松开螺母6和8（见图），转动螺杆7，使H1安装尺寸符合表1的要求。调好后拧紧螺母6、8。
○制动力矩的调整
松开螺母4，夹住螺杆的尾部方头，转动螺母5，使方形弹簧座位于弹簧架刻线以内，调整发后将螺母4和5拧紧退即可。
○制动瓦的退距调整
当制动瓦打开时，调整螺栓1，使两边退距基本保持一致。
○固定制动瓦的螺母（见图），应松紧适当，使制动瓦与制动轮可以随位。
□使用和维修
要定期检查制动器的工作状况。
检查时应着重以下各项：
○制动器的构件无能运动是否正常，调整螺母是否紧固。

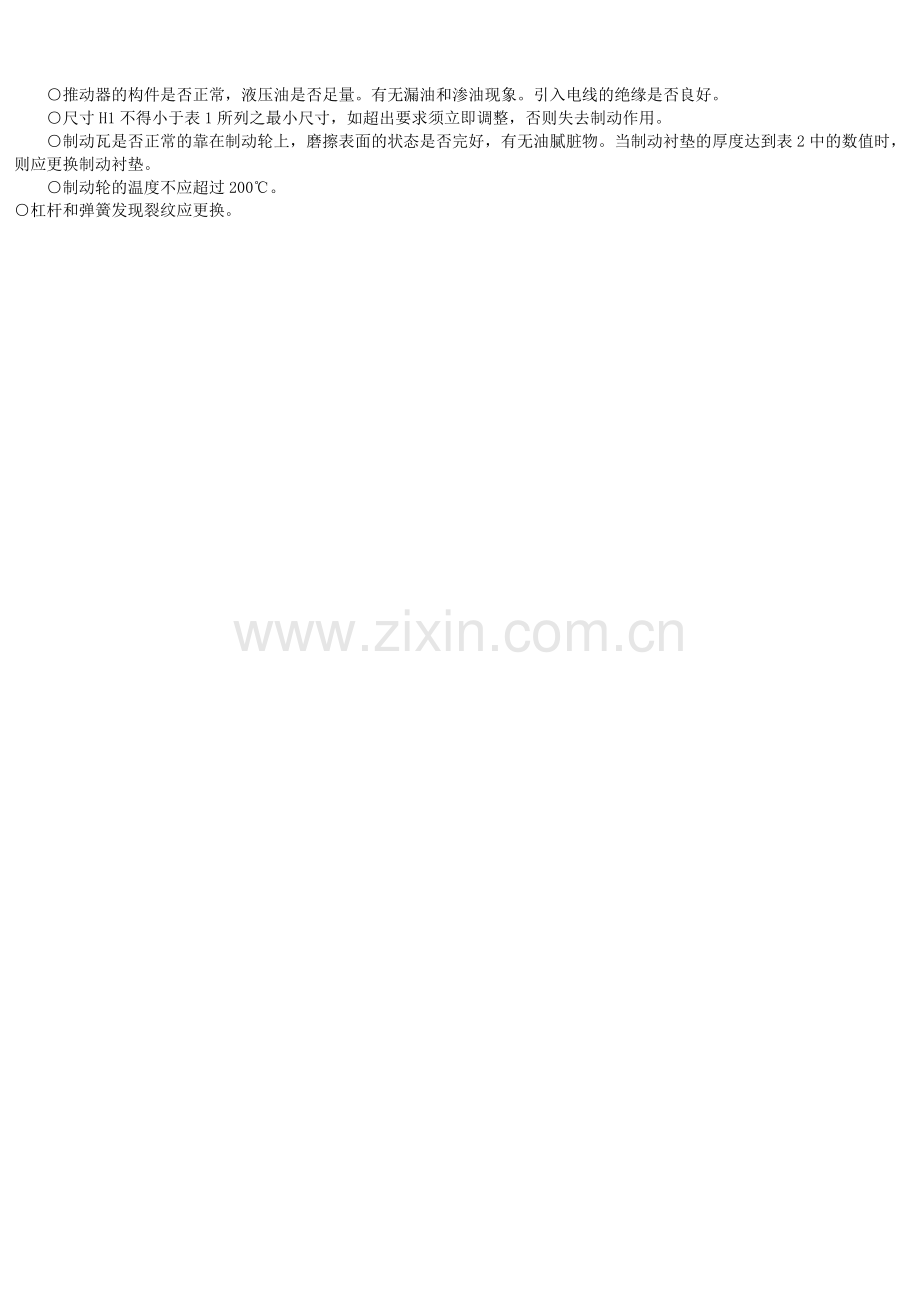

○推动器的构件是否正常，液压油是否足量。有无漏油和渗油现象。引入电线的绝缘是否良好。
○尺寸H1不得小于表1所列之最小尺寸，如超出要求须立即调整，否则失去制动作用。
○制动瓦是否正常的靠在制动轮上，磨擦表面的状态是否完好，有无油腻脏物。当制动衬垫的厚度达到表2中的数值时，则应更换制动衬垫。
○制动轮的温度不应超过200℃。
○杠杆和弹簧发现裂纹应更换。

YWZ系列液压推杆制动机技术参数(JB/ZQ 4388-86)

YWZ系列液压推杆制动器（JB/ZQ  4388—86）
    使用条件
    环境温度：－40～50℃。
    空气相对湿度不大于90％。
    一般用于交流电源50Hz、380V（根据用户要求，也可产生用于60HZ或不同电压的产品，请注意电机铭牌）。
    海拔高度符合GB 755—87标准。
    一般用于垂直工作，倾斜度不超过±15°。

YWZ系列液压推杆制动器技术性能             mm

制动器型号
制动轮
直径
（mm）
制动
转矩
（N·m）
制动瓦
退距
（mm）
液压推动器
总质量
（kg）
型  号
额定推力
（N）
额定行程
（mm）
电机功率
（W）
质量
（kg）
YWZ－100/18
100
40
0.6
YT1－18Z/2
180
25
60
9.8
25
YWZ－150/25
150
100
0.6
YT1－25Z/4
250
40
60
21
33
YWZ－200/25
200
200
0.7
YT1－25ZB/4
250
40
60
21
42
YWZ－300/25
300
320
0.7
YT1－25ZC/4
250
40
60
21
73
YWZ－300/45
300
630
0.7
YT1－45Z/5
450
50
120
25
80
YWZ－400/45
400
1000
0.8
YT1－45Z/5
450
50
120
25
130
YWZ－400/90
400
1600
0.8
YT1－90Z/8
900
80
250
45
160
YWZ－500/90
500
2500
0.8
YT1－90Z/8
900
80
250
45
220
YWZ－500/90
600
3200
0.8
YT1－90Z/8
900
80
250
45
400
YWZ－600/180
600
5000
0.8
YT1－180Z/12
1800
120
400
75
430
YWZ－700/180
700
8000
0.8
YT1－180Z/12
1800
120
400
75
500
YWZ－800/180
800
10000
0.8
YT1－180Z/12
1800
120
400
75
720
YWZ－800/320
800
12500
0.9
YT1－320Z/12
3200
120
1100
150
1100
YWZ系列液压推杆制动器基本尺寸                 mm
制动器型号
D
H
A
b
d
ð
L
L1
B
B1
B2
L
H1
H2
H3
YWZ—100/18
100
100
320
40
13
6
372
250
75
70
158
95
282
18
325
YWZ—150/25
150
140
300
606
17
8
460
340
100
90
181
115
320
30
382
YWZ—200/25
200
170
350
60
17
8
555
390
100
90
126
130
380
22
440
YWZ—300/25
300
240
500
80
22
10
728
550
130
140
160
170
400
150
586
YWZ—300/45
300
240
500
80
22
10
740
550
130
140
160
170
490
60
592
YWZ—400/45
400
320
650
130
22
12
925
700
180
180
210
210
490
205
735
YWZ—400/90
400
320
650
130
22
12
945
700
180
180
210
210
610
80
740
YWZ—500/90
500
400
760
150
22
16
1100
810
200
200
250
240
610
225
885
YWZ—600/90
600
475
950
170
26
18
1310
1000
220
240
305
310
843
162
1110
YWZ—600/180
600
475
950
170
26
18
1330
1000
220
240
305
310
842
162
1225
YWZ—700/180
700
550
1080
200
34
25
1662
1150
270
280
390
380
840
310
1225
YWZ—800/180
800
600
1240
240
34
25
1816
1334
320
280
390
460
829
526
1464
YWZ—800/320
800
600
1240
240
34
25
1877
1334
320
320
436
400
887
382
1390
    注：1.需要特殊型产品，如：常开式、手机二用式、显示装置式等产品，请订货时事先联系。
        2．用户用于出口配套特殊产品，在订货时应注明出口国别、地区及有关技术条件，并事先联系。根据用户要求，可提供（地面、井下）防爆电机型和三防型等不同电压的派生品种。

电力液压推动机技术性能(JB/ZQ 4388-86)

    电力液推动器的型式、基本参数和主要尺寸

    标记示例：
    YT1—25Z/4液压推动器
    YT—液压推动器
    1—设计序号
    25—额定推力250N
    Z—表示推动器本身不带负荷弹簧
4—额定行程40mm

电力液推动器技术性能
型 号
额定推力
（N）
额定行程
（mm）
电动机功率
（KW）
每小时最大
操作次数
质量
（kg）
YT1－18Z/2
18
25
0.06
720
9.8
YT1－25Z/4
250
40
0.06
720
21
YT1－45Z/5
450
50
0.12
720
25
YT1－45Z/6
450
60
0.12
720
25
YT1－90Z/6
900
60
0.25
720
45
YT1－90Z/8
900
80
0.25
720
456
YT1－180Z/12
1800
120
0.40
720
75
YT1－320Z/12
3200
120
1.10
720
150
电力液压推动器的主要尺寸                     mm
型    号
L1（B12）
L2（b12）
H
H1
D(H11)
D1(H11)
D2
D3
D4
YT1－18Z/2
25
50
320
295
12
12
123
137
－
YT1－25Z/4
32
64
400
360
12
16
140
154
25
YT1－45Z/5
47
94
406
460
16
20
162
178
30
YT1－45Z/6
47
94
490
460
16
20
162
178
30
YT1－90Z/6
60
120
600
555
20
25
190
210
40
YT1－90Z/8
60
120
600
555
20
25
190
210
40
YT1－180Z/12
85
170
820
765
25
30
224
254
50
YT1－320Z/12
100
190
877
815
35
35
316
275
55
