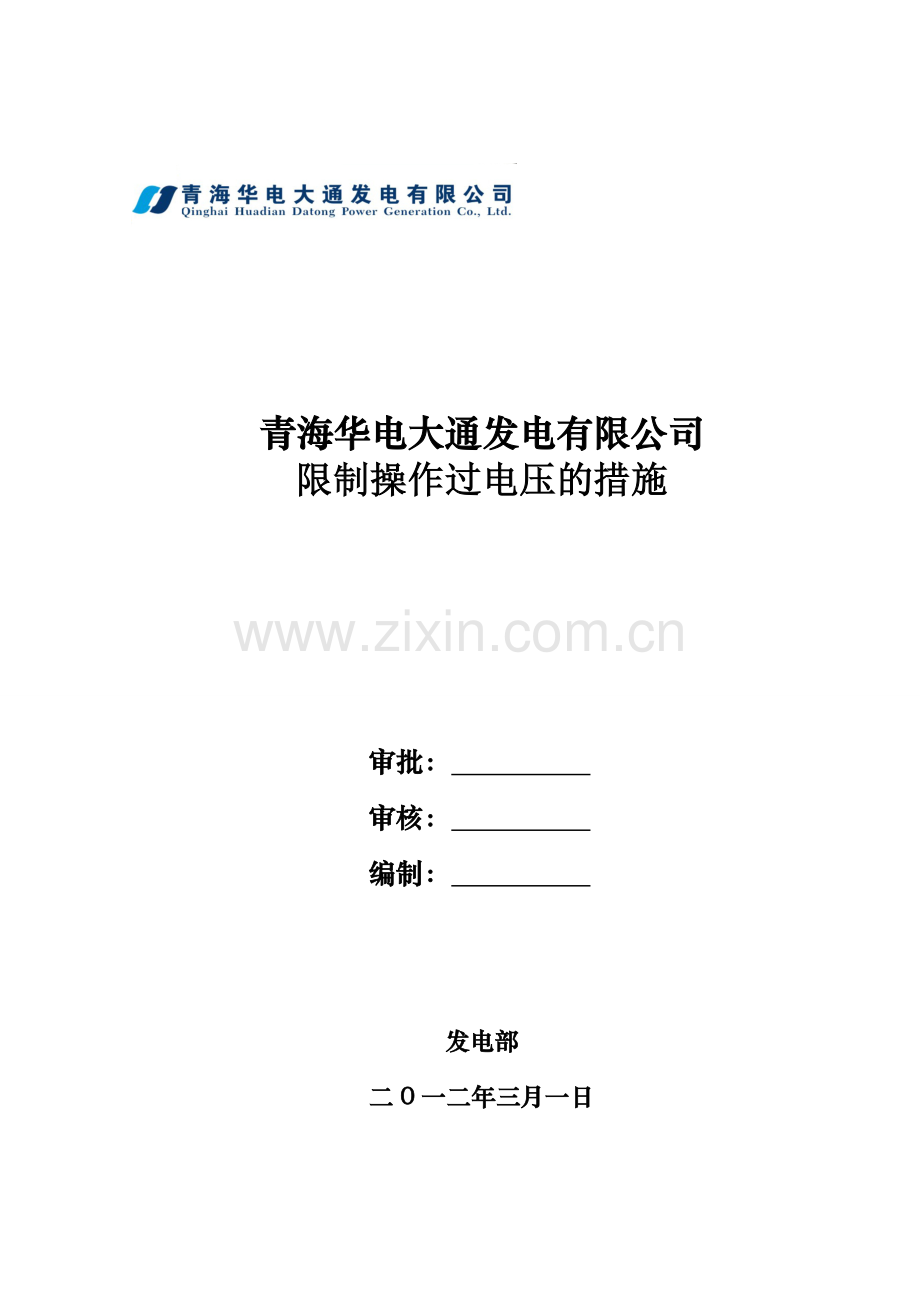

青海华电大通发电有限公司
限制操作过电压的措施

审批：
审核：
编制：

发电部
二0一二年三月一日

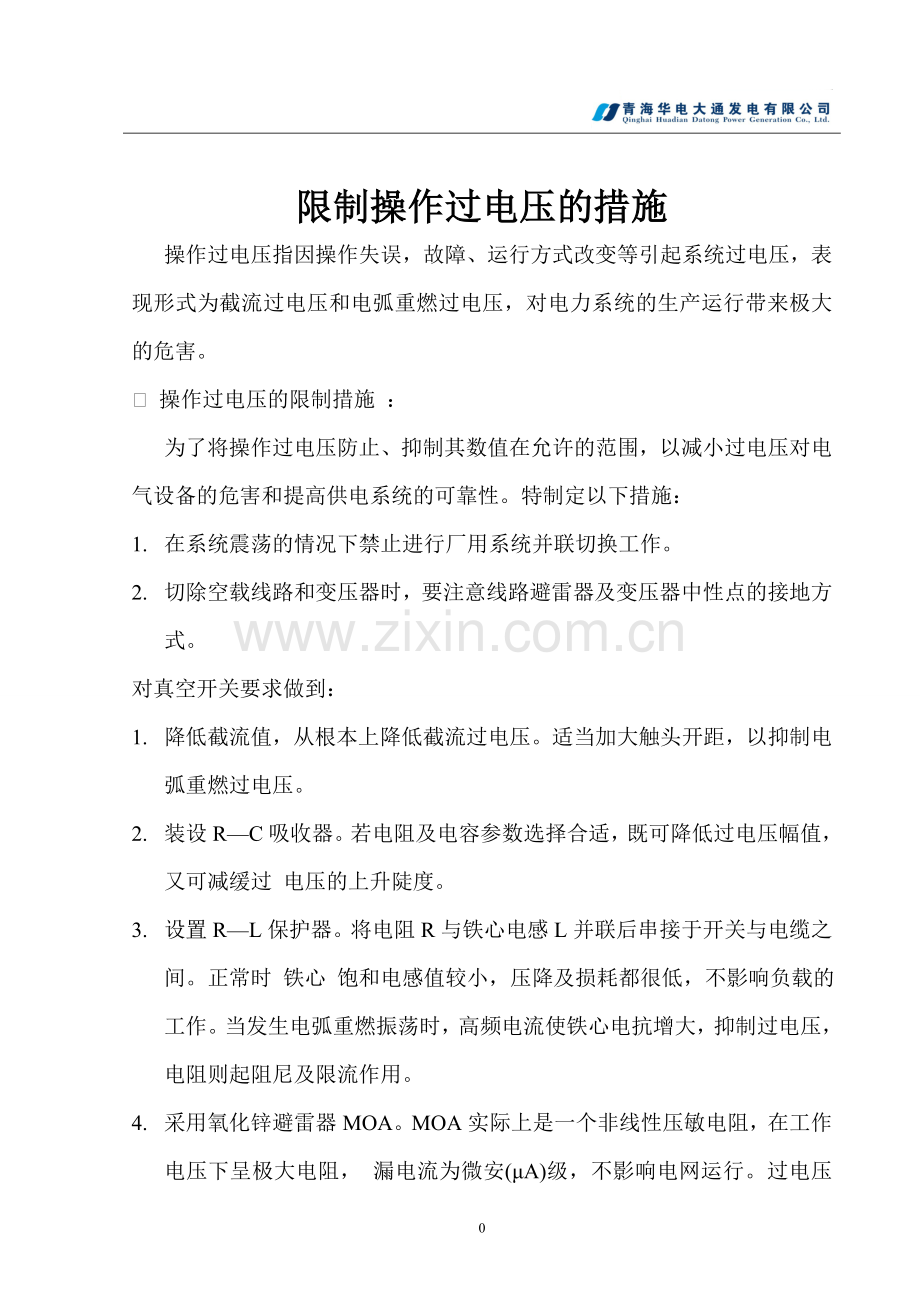

限制操作过电压的措施
操作过电压指因操作失误，故障、运行方式改变等引起系统过电压，表现形式为截流过电压和电弧重燃过电压，对电力系统的生产运行带来极大的危害。
 操作过电压的限制措施 ：
为了将操作过电压防止、抑制其数值在允许的范围，以减小过电压对电气设备的危害和提高供电系统的可靠性。特制定以下措施：
1. 在系统震荡的情况下禁止进行厂用系统并联切换工作。
2. 切除空载线路和变压器时，要注意线路避雷器及变压器中性点的接地方式。
对真空开关要求做到：
1. 降低截流值，从根本上降低截流过电压。适当加大触头开距，以抑制电弧重燃过电压。
2. 装设R—C吸收器。若电阻及电容参数选择合适，既可降低过电压幅值，又可减缓过 电压的上升陡度。
3. 设置R—L保护器。将电阻R与铁心电感L并联后串接于开关与电缆之间。正常时 铁心 饱和电感值较小，压降及损耗都很低，不影响负载的工作。当发生电弧重燃振荡时，高频电流使铁心电抗增大，抑制过电压，电阻则起阻尼及限流作用。
4. 采用氧化锌避雷器MOA。MOA实际上是一个非线性压敏电阻，在工作电压下呈极大电阻， 漏电流为微安(μA)级，不影响电网运行。过电压时，其阻值剧降并呈稳压特性，一般可将过电压限制在2倍相电压以下，且阀片间有一定电容量，对残压的突变有抑制作用 。
5. 对上述已加设的的装置，不得无故退出运行。
