中兴网管上开通F809型ONU的操作方法

配置步骤：
1. OLT上的配置
2. ONU上的配置

在OLT上的配置

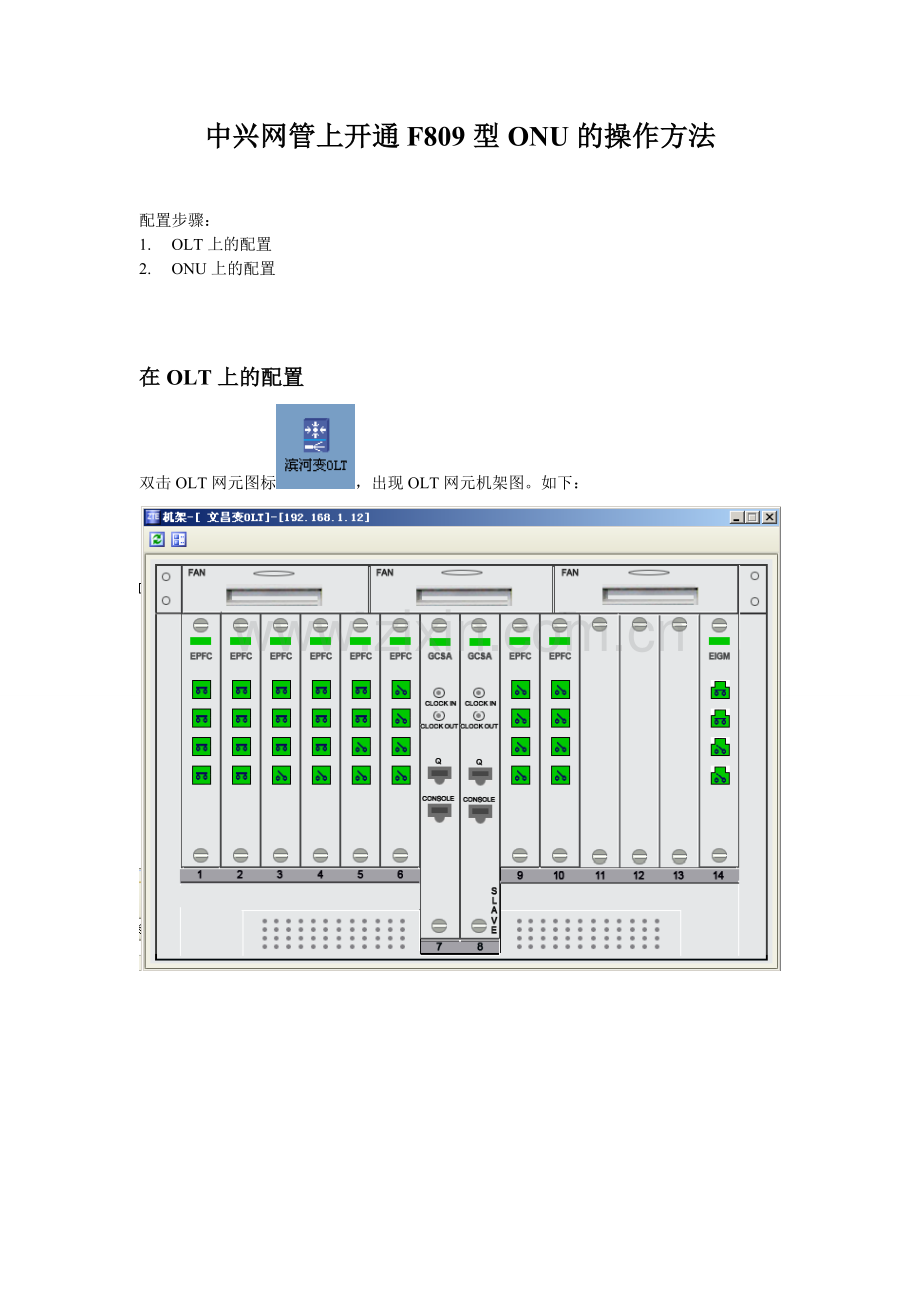

双击OLT网元图标，出现OLT网元机架图。如下：

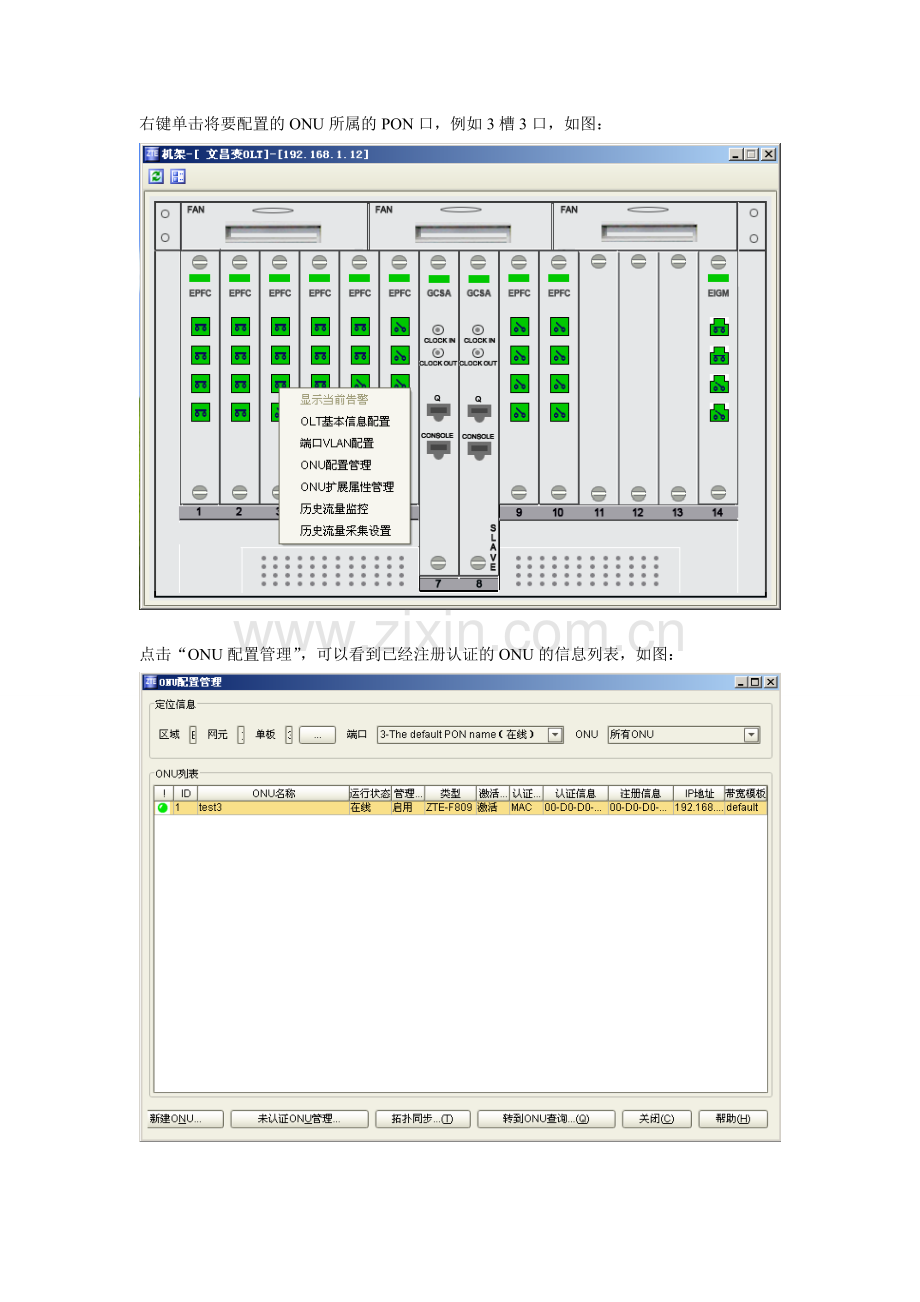

右键单击将要配置的ONU所属的PON口，例如3槽3口，如图：

点击“ONU配置管理”，可以看到已经注册认证的ONU的信息列表，如图：

单击“未认证ONU管理”按钮，出现未认证的ONU信息列表。

选择需要注册认证的ONU，单击“新建ONU”按钮，出现下图，带“*”号的是必填信息。
ONU基本属性填写完毕后，将“管理通道配置”前的“√”选中，先仅配置ONU的IP地址。同时将“创建拓扑节点”前的“√”也选中。然后单击“确定”按钮。

可以看到新ONU已被注册认证，并出现在ONU列表中。

鼠标双击新注册认证的ONU，出现下图，配置子网掩码、管理VLAN、路由信息等。然后单击“确定”按钮。

在OLT上配置管理VLAN、业务VLAN。
双击OLT网元图标，出现机架图。右键单击ONU所属PON口，并单击“端口VLAN配置”。

在“ONU”下拉菜单中选择刚注册认证的ONU ID号

单击“修改”按钮，更改VLAN模式。选择“Trunk”模式，并确定。

VLAN模式已改变为“Trunk”模式。

单击“VLAN绑定”按钮，选择绑定类型并在“VLAN ID”处输入10和16。管理VLAN为10，业务VLAN为16。

单击“绑定”按钮，管理VLAN和业务VLAN已被绑定。

在ONU上的配置
双击ONU网元图标，出现ONU机架图。

右键单击1号以太网口，选择“端口管理”。

出现1号以太网端口信息界面

单击“VLAN更换”按钮，选择绑定类型，并将“目的VLAN”号设置为业务VLAN 号16，单击“确定”按钮。

此时可以看到业务VLAN 16出现在Untagged VLAN列表里，最后单击“开通”按钮并确定，EPON业务配置完毕。
