测试卡详细介绍

目录
簡述 2
PM5544测试卡 2
电子大圆（普通版） 3
电子大圆（运动版） 4
电子大圆（增强版） 4
电子大圆（目不暇接版） 4
EBU测试卡 5
SMPTE测试卡 6
GB2097測試卡 6
PM5449測試卡 6

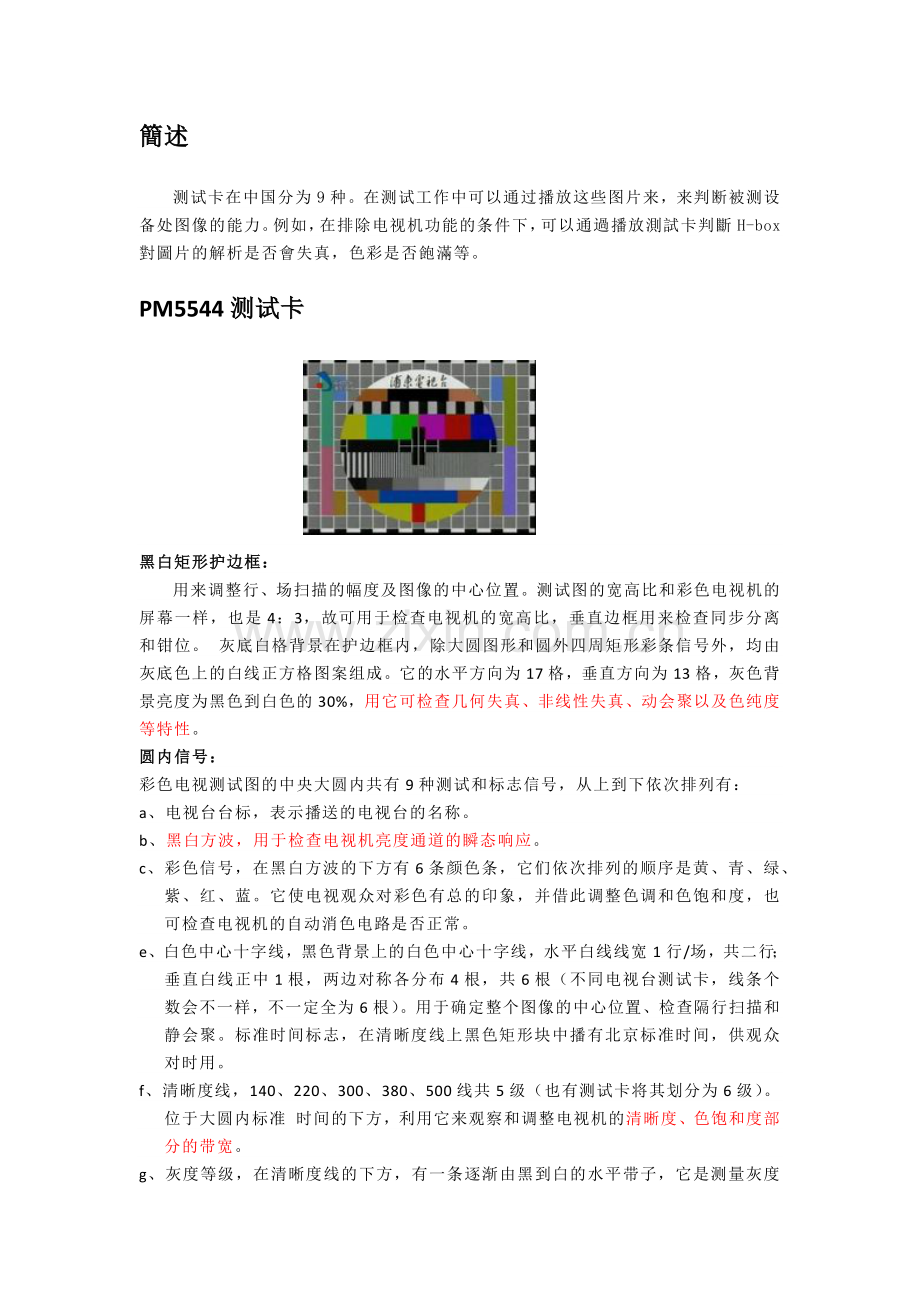

簡述
测试卡在中国分为9种。在测试工作中可以通过播放这些图片来，来判断被测设备处图像的能力。例如，在排除电视机功能的条件下，可以通過播放測試卡判斷H-box對圖片的解析是否會失真，色彩是否飽滿等。
PM5544测试卡

黑白矩形护边框：
用来调整行、场扫描的幅度及图像的中心位置。测试图的宽高比和彩色电视机的屏幕一样，也是4：3，故可用于检查电视机的宽高比，垂直边框用来检查同步分离和钳位。 灰底白格背景在护边框内，除大圆图形和圆外四周矩形彩条信号外，均由灰底色上的白线正方格图案组成。它的水平方向为17格，垂直方向为13格，灰色背景亮度为黑色到白色的30%，用它可检查几何失真、非线性失真、动会聚以及色纯度等特性。
圆内信号：
彩色电视测试图的中央大圆内共有9种测试和标志信号，从上到下依次排列有：
a、电视台台标，表示播送的电视台的名称。
b、黑白方波，用于检查电视机亮度通道的瞬态响应。
c、彩色信号，在黑白方波的下方有6条颜色条，它们依次排列的顺序是黄、青、绿、紫、红、蓝。它使电视观众对彩色有总的印象，并借此调整色调和色饱和度，也可检查电视机的自动消色电路是否正常。
e、白色中心十字线，黑色背景上的白色中心十字线，水平白线线宽1行/场，共二行；垂直白线正中1根，两边对称各分布4根，共6根（不同电视台测试卡，线条个数会不一样，不一定全为6根）。用于确定整个图像的中心位置、检查隔行扫描和静会聚。标准时间标志，在清晰度线上黑色矩形块中播有北京标准时间，供观众对时用。
f、清晰度线，140、220、300、380、500线共5级（也有测试卡将其划分为6级）。位于大圆内标准 时间的下方，利用它来观察和调整电视机的清晰度、色饱和度部分的带宽。
g、灰度等级，在清晰度线的下方，有一条逐渐由黑到白的水平带子，它是测量灰度等级用的测试带。这个测试带按电信号幅度分为6级，可检查调整线性和白色平衡。
h、也是电视台台标显示区域，为蓝、黑或灰。
j、圆周围的彩色信号 测试图外，左边，右边上分别有15个方块，各自具有一定的亮度和色饱和度值。用于检查彩色解码器的工作性能。
电子大圆（普通版）

圆外信号：
1.彩色信号，依次由16种不同的颜色条组成；灰度等级，这个测试带按电信号幅度分为4级，可检查调整线性和白色平衡。
2.清晰度线，左边有MHZ3.58/4.28和TVL100-300;右边有MHZ4.43和5.13；中下部中间色块(蓝、黄、绿、品)的频率分别为1.0MHz、0.5MHz、1.5MHz，用于角度清晰和亮/色延时的测量。
3.紫阶等级和红场，是用来调整色调和色饱和度，也可检查电视机的自动消色电路是否正常。
4.右中部有三个图形，包括黑底上白线，白底上黑线和深灰底20%上白线。这三个图形用于振铃和反射的测量。
圆内信号：
1.电子大圆，中部的同心圆频率高达5.5MHz，可观察到429线，也可检查行场时基误差及梳状滤波器和扫描变换特性。
2.左中部的三个图形，分别为：(1)93.75%白线，背景为100%的白底；(2)35%的灰底；(3)75%的深灰底。这三个图形均用于调整亮度和对比度。当线段最短时，说明亮度和对比度调整合适。
3.右中部图形可连续观察频响(1.5～5.5MHz)。
4.上面是电视台台标以及清晰度线由TVL300和400组成，剩下的是MHZ3.58和MHZ4.43。
5.下面是电视台台标显示区域。 使用此种测试卡的电视台有：中国中央电视台、江西电视台（五套除外）、法国时尚频道。

电子大圆（运动版）

基本数据与第二种相同，只是电子大圆是运动的和左中部的三个图形变成了满屏。

电子大圆（增强版）

基本数据与第二种相同，只是圆内信号多了6阶彩条与色彩同心圆、黑底横斜白线、黑底加号白线和字体全部变成了黑体。

电子大圆（目不暇接版）

电子大圆（目不暇接版）测试卡 方正粗倩款

电子大圆（目不暇接版）测试卡 黑体款
圆外，用于检查几何失真和非线性失真。
圆内信号，彩色电视测试图的中央大圆内共有9种测试和标志信号，从上到下依次排列有：
　　a、电视台台标，表示播送的电视台的名称，这里是吉林电视台。
　　b、表示中国人的标准肤色，可供调整电视机的色调、色饱和度和亮度时参考。
　　c、黑白方波，用于检查电视机亮度通道的瞬态响应。
　　d、彩色信号在灰度带的下方有6条颜色条，它们依次排列的顺序是黄、青、绿、紫、红、蓝。它使电视观众对彩色有总的印象，并借此调整色调和色饱和度，也可检查电视机的自动消色电路是否正常。　
e、清晰度线，140、220、300、380、500线共5级。位于大圆内台标及肤色标志的下方，利用它来观察和调整电视机的清晰度、色饱和度部分的带宽、4.43MHz副载波与行频的锁定关系。
　 f、灰度等级，在清晰度线的下方，有一条逐渐由黑到白的水平带子，它是测量灰度等级用的测试 带。这个测试带按电信号幅度分为6级，可检查调整线性和白色平衡。 g、白色矩形块用于检查由于天线或电缆匹配不良等原因造成的高频反射。 h、圆周围的彩色信号，测试图外边框内四个角上分别有一方块，各自具有一定的亮度和色饱和度值。用于检查彩色解码器的工作性能。
EBU测试卡
　由8种色阶组成的测试图，一般背景音会使用消音音效。

SMPTE测试卡
SMPTE是一种NTSC格式的测试卡，有七种色阶和灰度等级等色块组成。

GB2097測試卡
　　这是一种比较老旧的测试图，是根据国家标准(GB) GB2097-1997 规定设计的。其结构与PM5544类似，其不同之处在于清晰度线和色彩信号位置、黑白方波样式、时间码位置和样式、根据中国电视观众收视习惯增加了肤色检验条等。

PM5449測試卡
　　这种测试图也叫老式测试卡，适用于80年代时期的电视台。
