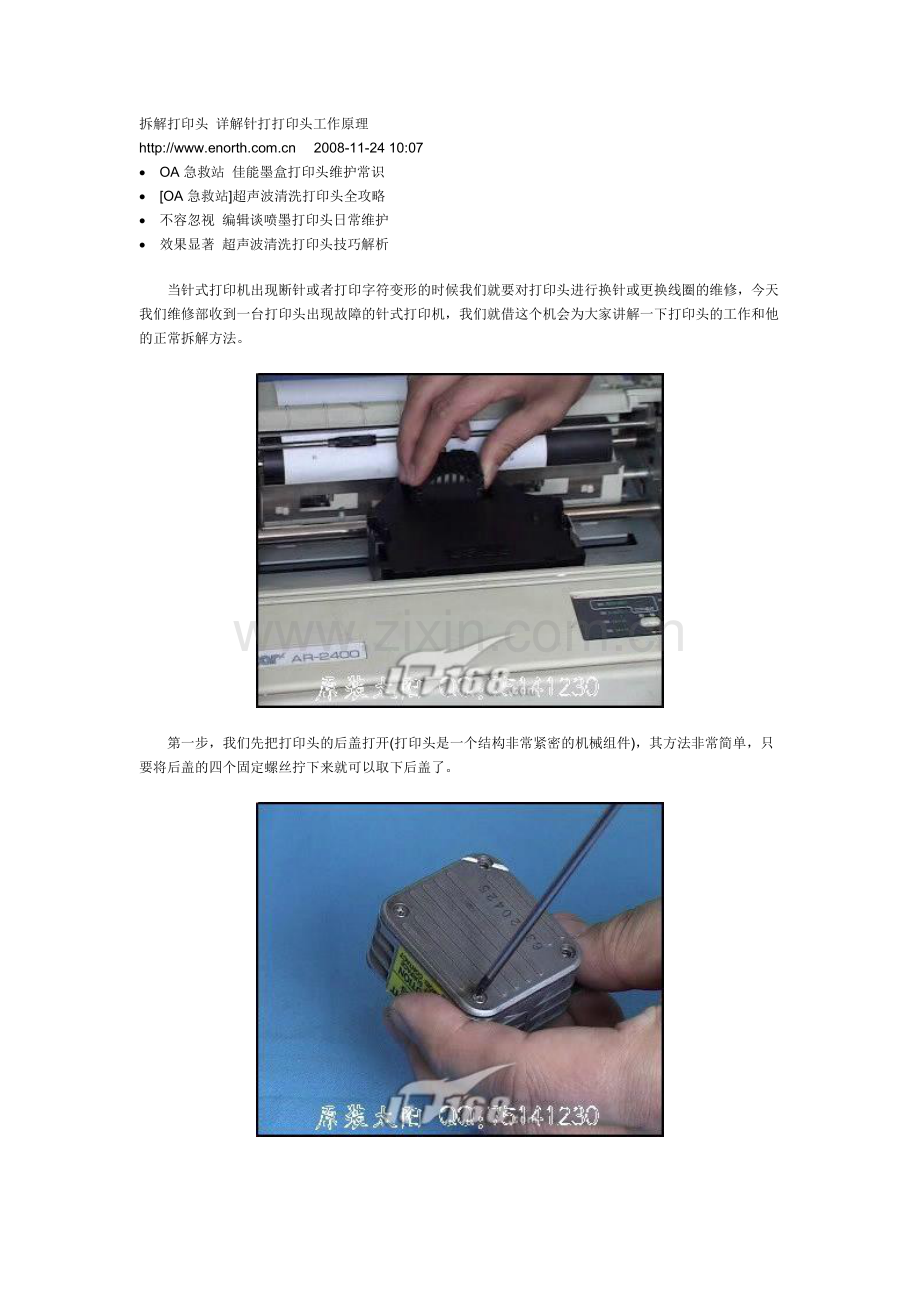

　　当针式打印机出现断针或者打印字符变形的时候我们就要对打印头进行换针或更换线圈的维修，今天我们维修部收到一台打印头出现故障的针式打印机，我们就借这个机会为大家讲解一下打印头的工作和他的正常拆解方法。

　　第一步，我们先把打印头的后盖打开(打印头是一个结构非常紧密的机械组件)，其方法非常简单，只要将后盖的四个固定螺丝拧下来就可以取下后盖了。

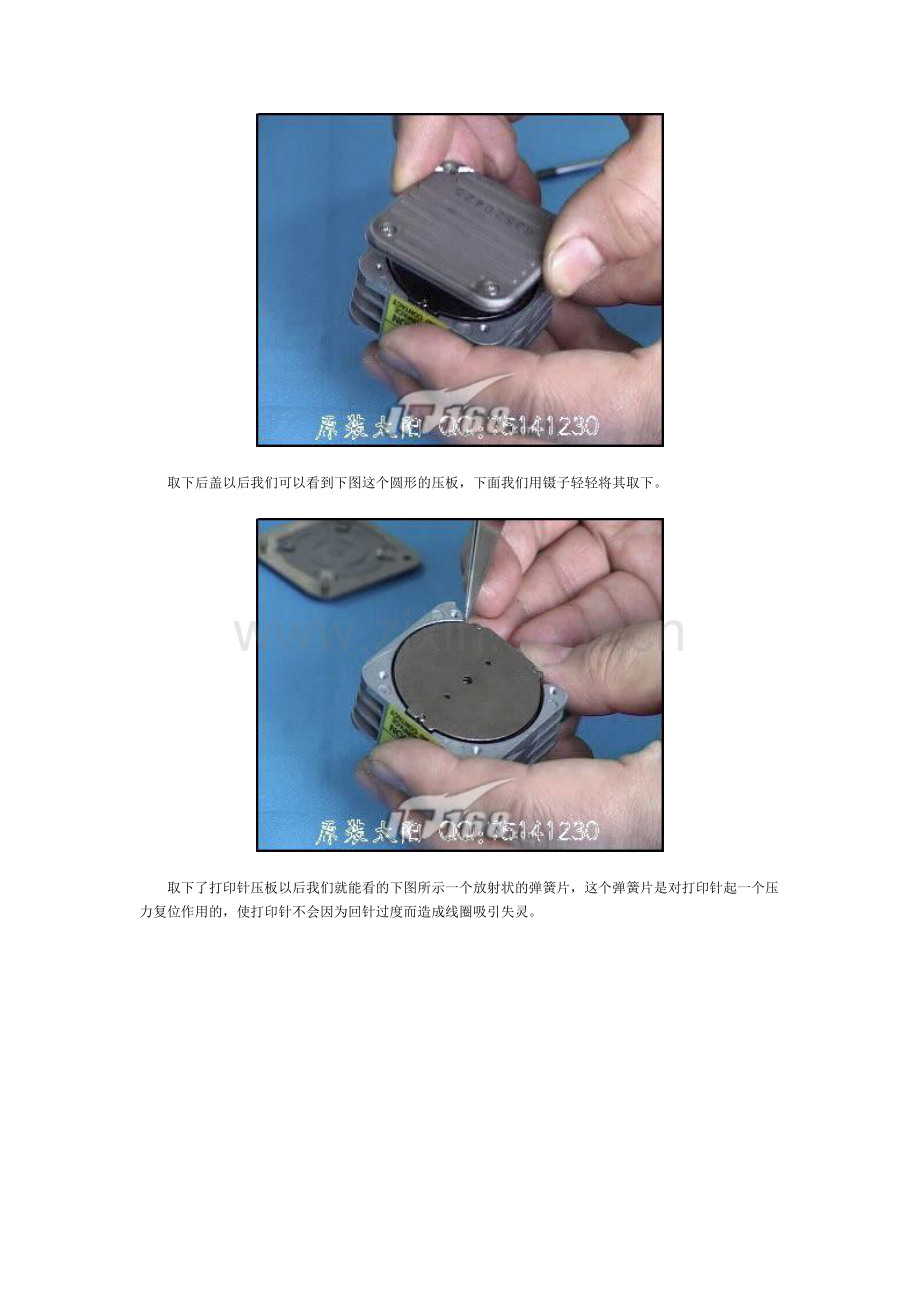

　　取下后盖以后我们可以看到下图这个圆形的压板，下面我们用镊子轻轻将其取下。

　　取下了打印针压板以后我们就能看的下图所示一个放射状的弹簧片，这个弹簧片是对打印针起一个压力复位作用的，使打印针不会因为回针过度而造成线圈吸引失灵。

　　我们继续拆卸，将弹簧片用镊子取出。

　　取下了弹簧片以后可以看到这个棉毡，这个棉粘的作用是对打印针起到缓冲作用，使得打印针不会因为频繁的触碰坚硬的铁壳而造成断裂。

　　当拿下棉毡以后我们可以看到一个黑色的塑料片，这就是打印针座的定位片了，它可以将针尾与针座挤压固定。
　　取下针尾中间的定位压片以后我们就可以看的针定位座了，这个定位座有24个槽，每根针在一个槽里，到了这里我们就可以对打印针进行拆卸了，如果只是断针，讲解到这里大家就应该可以对其进行换针维修了。不过我们今天既然要对其工作原理进行讲解，就要继续的拆下去……

　　取下定位塑料压片以后我们就可以看的24根针的卡槽和卡槽中间圆形的定位压片了。

　　取出所有的打印针，并将针座板取下，暴露在我们眼前的就是剩下部分了，这是一套电磁铁的组件，我们通常称为线圈板，所有的线圈都集成在这个电路板上，如果打印机缺针而没有断针的时候一般是这里出了问题，我们就可以将其拆下来进行测量和修理了。

　　如果要对线圈进行测量我们就要如图20这样将线圈板取下，然后如图21、图22这样对所有的24个线圈的引脚进行测量。因为线圈的引脚都是成对的，所以如果测量出来的数值中有一对或几对引脚有较大偏差就说明该线圈出现了问题，我们就可以对相应的线圈进行焊接更换了。
