电梯无线方案.doc

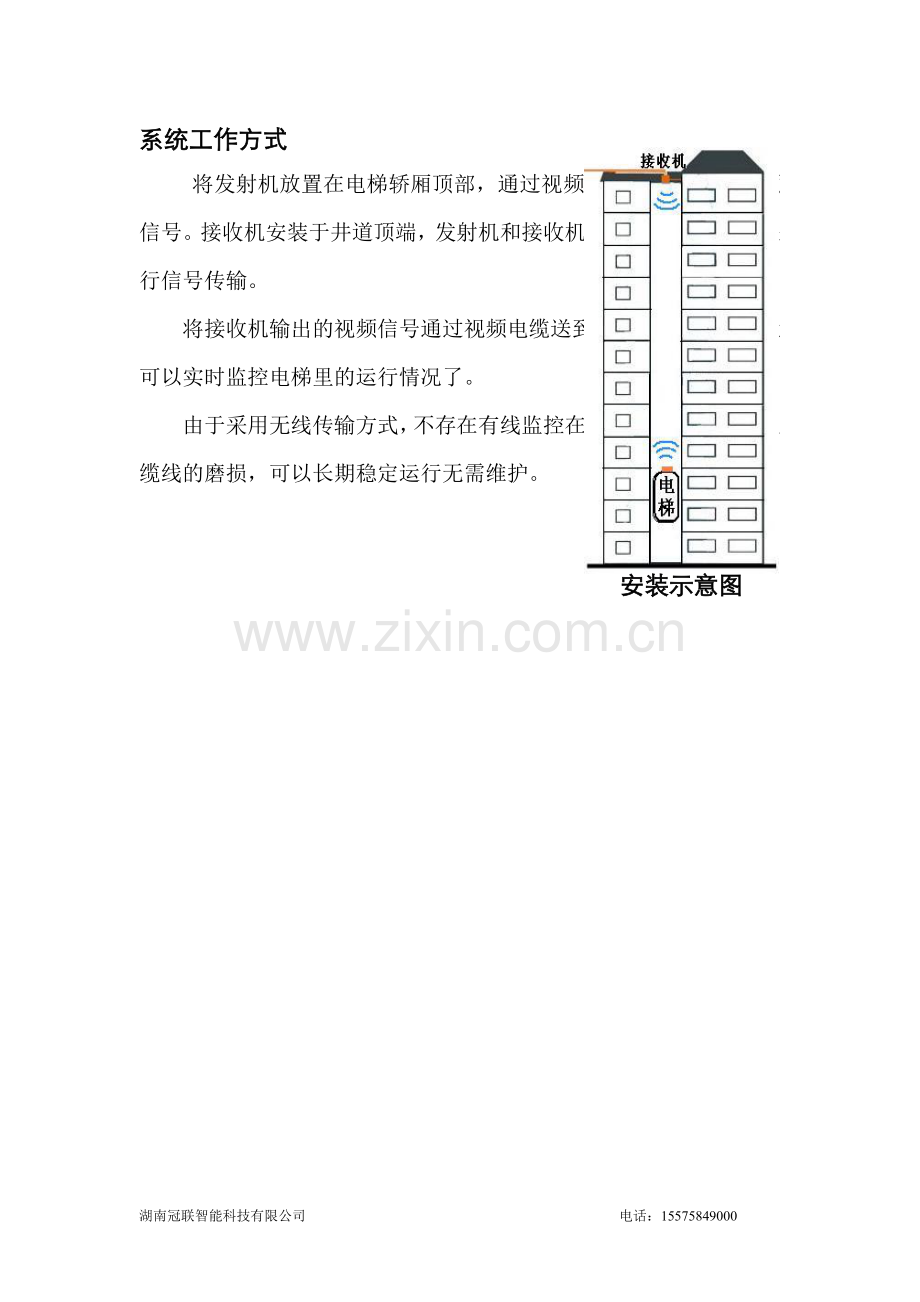

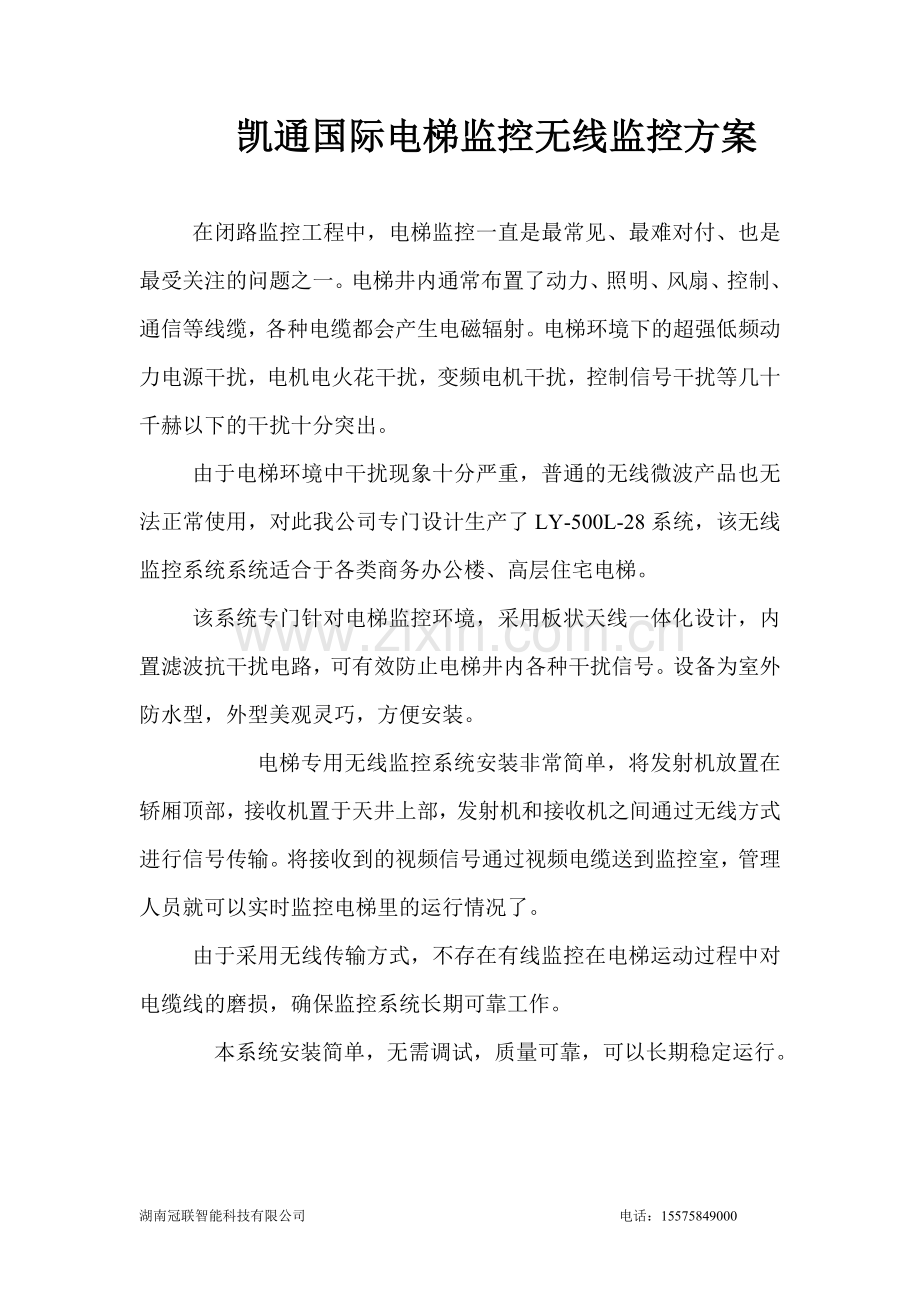

凯通国际电梯监控无线监控方案在闭路监控工程中，电梯监控一直是最常见、最难对付、也是最受关注的问题之一。电梯井内通常布置了动力、照明、风扇、控制、通信等线缆，各种电缆都会产生电磁辐射。电梯环境下的超强低频动力电源干扰，电机电火花干扰，变频电机干扰，控制信号干扰等几十千赫以下的干扰十分突出。由于电梯环境中干扰现象十分严重，普通的无线微波产品也无法正常使用，对此我公司专门设计生产了LY-500L-28系统，该无线监控系统系统适合于各类商务办公楼、高层住宅电梯。该系统专门针对电梯监控环境，采用板状天线一体化设计，内置滤波抗干扰电路，可有效防止电梯井内各种干扰信号。设备为室外防水型，外型美观灵巧，方便安装。 电梯专用无线监控系统安装非常简单，将发射机放置在轿厢顶部，接收机置于天井上部，发射机和接收机之间通过无线方式进行信号传输。将接收到的视频信号通过视频电缆送到监控室，管理人员就可以实时监控电梯里的运行情况了。由于采用无线传输方式，不存在有线监控在电梯运动过程中对电缆线的磨损，确保监控系统长期可靠工作。 本系统安装简单，无需调试，质量可靠，可以长期稳定运行。安装示意图系统工作方式将发射机放置在电梯轿厢顶部，通过视频线输入摄像机的视频信号。接收机安装于井道顶端，发射机和接收机之间通过无线方式进行信号传输。将接收机输出的视频信号通过视频电缆送到监控室，管理人员就可以实时监控电梯里的运行情况了。由于采用无线传输方式，不存在有线监控在电梯运行过程中对电缆线的磨损，可以长期稳定运行无需维护。产品介绍LY-609R 高灵敏度微波接收机1.频率2.4 GHz2.频道: 4 组 3.调整: 手动4.天线接头: SMA 5.尺寸: 115x80x20mm6.电源: DC 12V7.重量: 150g参数介绍：PT系列微型无线影音接收机PT603SN 主要性能指标工作频率0.92.4 GHz频道4组工作电压DC 12V调整方式手动天线接口SMA重量150g尺寸115x80x20mm电梯专用无线微波传输器LY-500L-28主要性能指标工作频率2.4Hz发射功率28dbm有效距离1-20层输出阻抗50输入视频1Vp-p，75输入音频20mV-1Vp-p，600工作电压+12VDC工作电流1A调制方式FM杂波抑制-65dB调制指标DG5%，DP5，PGS7 调制带宽40 MHZ视频制式PAL环境温度-40-+55环境湿度095%(非凝结)红外摄像机：BS-7030A采用SHARP SONY HAD CCD传感器，内置内外LED；可在零照度下工作；夜视有效距离20米30米；镜头标配方6mm(3.6mm8mm)24颗f5LED；图像传感器 Image Sensor1/4SHARP CCD1/3 SONY CCD 1/4 SONY CCD 1/3 SONY SUPER HAD CCD 1/3SHARP CCD 有效像素 Effective PixelsPAL:512(H)582(V)NTSC:512(H)492(V)PAL:752(H)582(V)NTSC:768(H)494(V)PAL:512(H)582(V)NTSC:512(H)492(V)感光面积Sensing Area3.62.7mm4.93.7mm3.62.7mm4.93.7mm信号系统Signal SystemNTSC/PAL可选水平清晰度 Horizontal Resolution420TV Lines（电视线）480TV Lines（电视线） 420TV Lines（电视线）快门速度Shutter Speed1/50(1/60)1/100,000sec白平衡White BlanceOuto white blance 自动信噪比S/N RatioMore than（大于） 48db最底照度 Minumum lllumination当红外灯打开时 0LUX At Night (LED on)视频输出Video Output1.0Vp-p,75电源供给power RequirementDC-12V工作温度 Operation Temperature-10+50 RH95% Max同步方式Sync System 内同步 Internal Synchronization报价序号名称型号单位/数量说明价格1无线传输器LY-500L-2824/套包含：电梯发射机.接收机.天线.电源.配件492/套224路硬盘录像机DS-78241台24路视频输入2760/台3硬盘2T2个2000G监控硬盘710/个4电梯摄像机BS-7030A24个1/3 SONY （彩色）1.0LUX 530TV ，3.6mm镜头，飞碟摄像机220/支总价格：66374（RMB）（24/套*492）+（1/台*2760）+（2/个*710）+（24/个*220）=21268+工程费15%=24458湖南冠联智能科技有限公司 电话：[phone]
