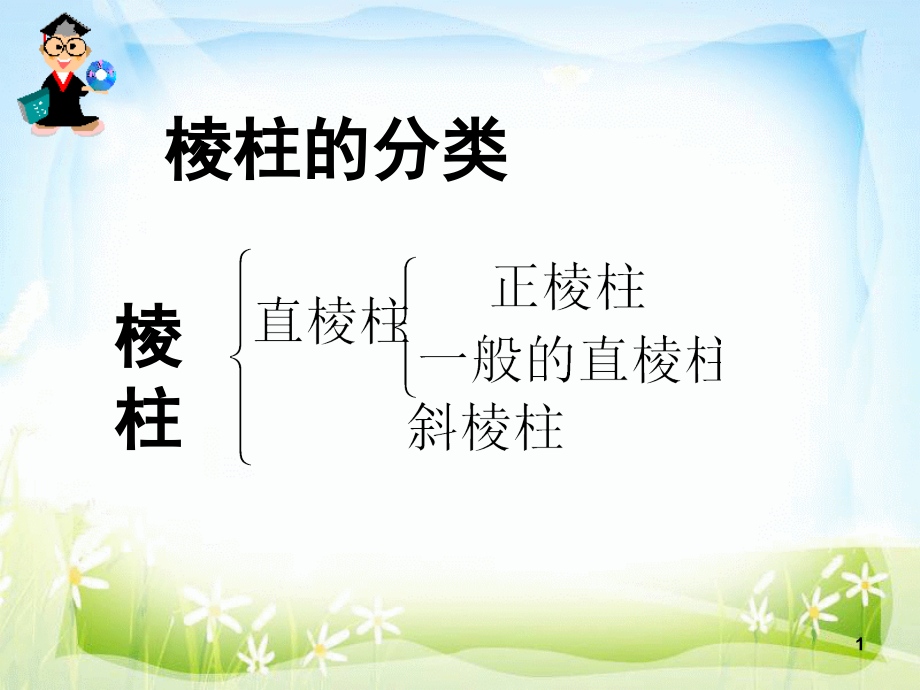

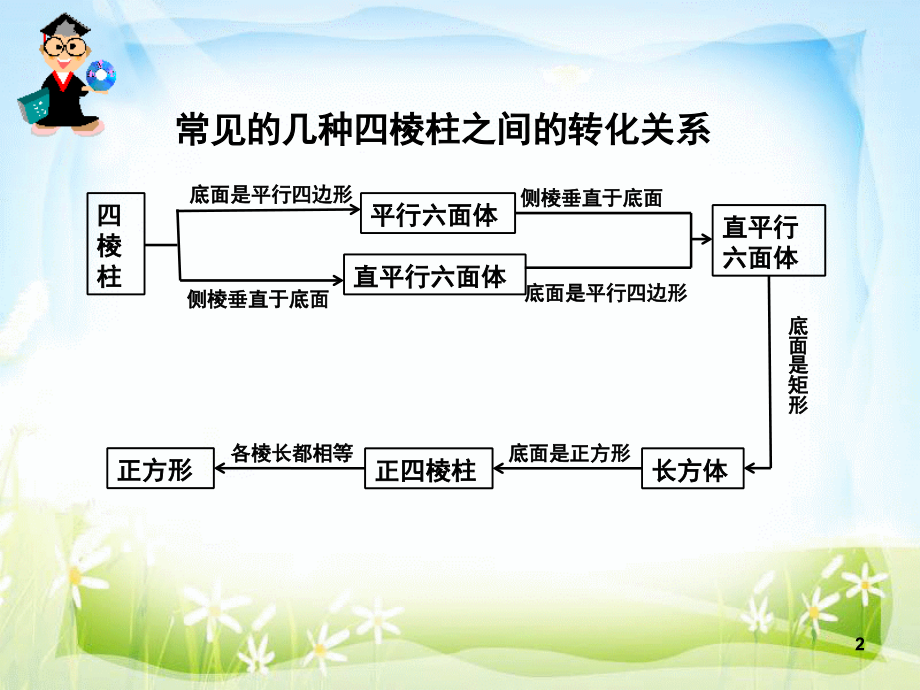

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,棱柱的分类,棱,柱,1,常见的几种四棱柱之间的转化关系,四棱柱,底面是平行四边形,侧棱垂直于底面,平行六面体,直平行六面体,侧棱垂直于底面,底面是平行四边形,直平行六面体,长方体,底面是矩形,底面是正方形,正四棱柱,各棱长都相等,正方形,2,棱柱、棱锥、棱台的结构特点,3,我们已经学习了柱体、锥体、台体、球体及简单组合体的结构特征。,导入新课,4,怎样将这些几何体画在纸上，,用平面图形表示出来,，使我们能够,想象,出空间几何体的形状和结构呢？,这需要我们先学习投影和视图的有关知识。,5,1.2.1,中心投影与平行投影,6,教学目标,了解中心投影和平行投影的原理。,了解中心投影与平行投影法画空间图形。,培养学生空间想象能力及立体感。,知识与能力,7,过程与方法,让学生感受中心投影和平行投影的不同及用处。,情感态度与价值观,提高空间想象力与直观感受。,感受几何作图在生产活动中的应用。,8,教学重难点,利用中心投影与平行投影法画空间图形。,重点,难点,中心投影与平行投影的原理。,9,光是直线传播的,一个不透明物体在光的照射下,在物体后面的屏幕上会留下这个物体的影子,这种现象叫做,投影,。其中的光线叫做,投影线,，留下物体影子的屏幕叫做,投影面,。,10,投影面,11,投影面,投影线,12,我们把光由一点向外散射形成的投影叫做,中心投影,，把在一束平行光线照射下形成的投影叫做,平行投影,，那么用灯泡照射物体和太阳照射物体形成的投影分别是哪种投影？,中心投影,平行投影,灯泡照射物体形成的投影是中心投影。,太阳照射物体形成的投影是平行投影。,13,投影面,投 影,投影线,S,投影中心,中心投影,投影线交于一点,14,在电灯泡的照射下，物体后的屏幕上形成了影子，而随着物体距离灯泡（或屏幕）的远近，形成的影子大小会有不同。,15,人们运用中心投影的方法进行绘画，使画出来的美术作品与人们感官的视觉效果是一致的。,16,在平行投影中，投影线正对着投影面时叫做,正投影,，否则叫做,斜投影,。,正投影,斜投影,平行投影,投影线平行,17,投影线,投影面,中心投影,平行投影（斜投影）,平行投影（正投影）,对比三种投影,18,上图中，,投影平面与平面图形平行,.,中心投影所产生的影子与平面图形形状一样，比平面图形偏大,.,平行投影产生的影子与平面图形形状、大小完全相同。,19,平行投影的到的影子总与实际图形形状相同吗？中心投影呢？,探索,如上图，若投影平面与平面图形不平行，则影子与实际图形形状可能不相同。,20,课堂小结,投影,中心投影（投射线交于一点）,平行投影,正投影,斜投影,（投影线平行,且不正对投影面,),（投影线平行,且正对投影面）,21,课堂练习,下面两个图各是哪种投影？,中心投影,平行投影,22,23,
