南京数安视讯科技有限公司

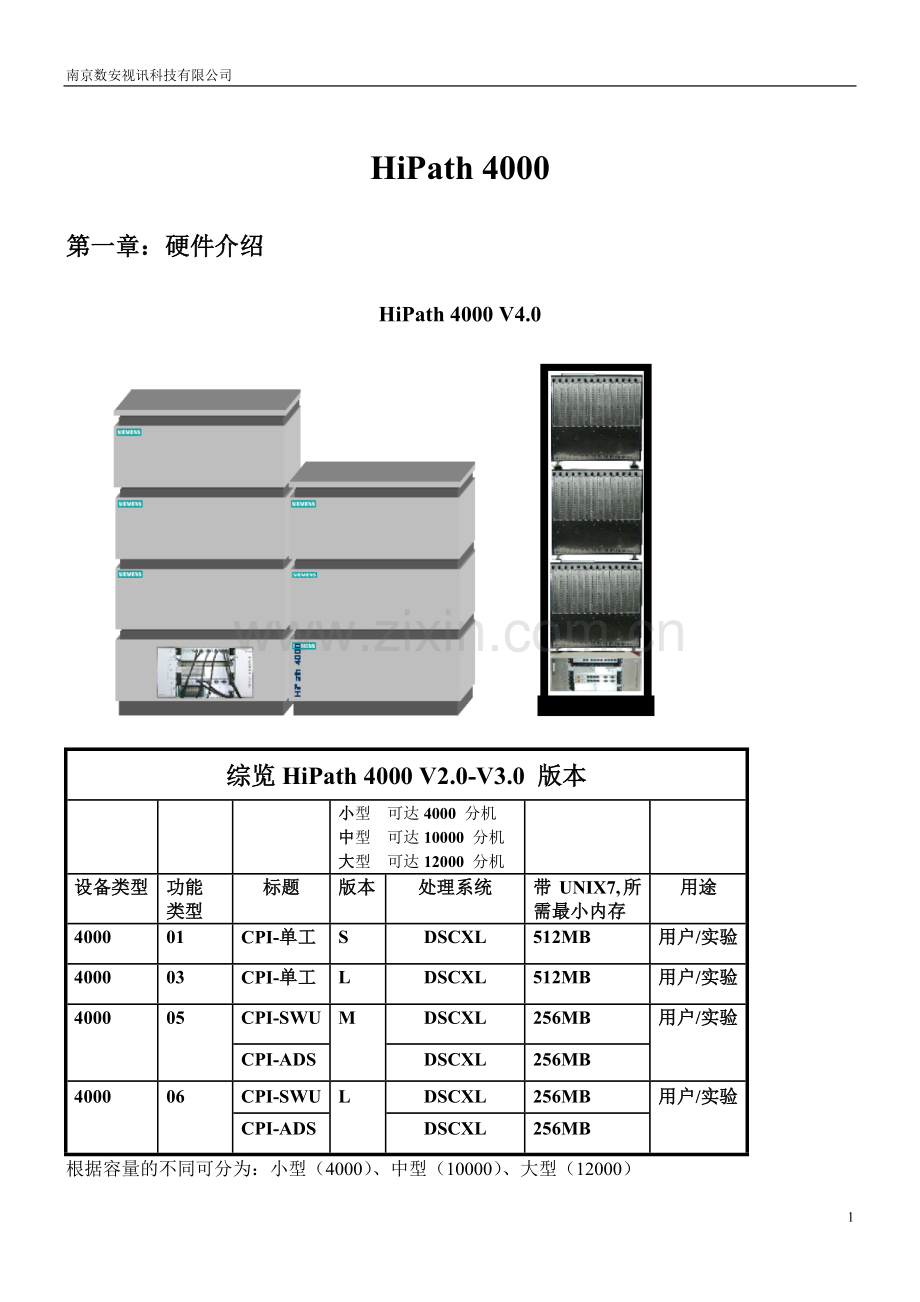

HiPath 4000
第一章：硬件介绍
HiPath 4000 V4.0

综览HiPath 4000 V2.0-V3.0 版本

小型 可达4000 分机
中型 可达10000 分机
大型 可达12000 分机

设备类型
功能
类型
标题
版本
处理系统
带UNIX7,所需最小内存
用途
4000
01
CPI-单工
S
DSCXL
512MB
用户/实验
4000
03
CPI-单工
L
DSCXL
512MB
用户/实验
4000
05
CPI-SWU
M
DSCXL
256MB
用户/实验
CPI-ADS
DSCXL
256MB
4000
06
CPI-SWU
L
DSCXL
256MB
用户/实验

CPI-ADS
DSCXL
256MB

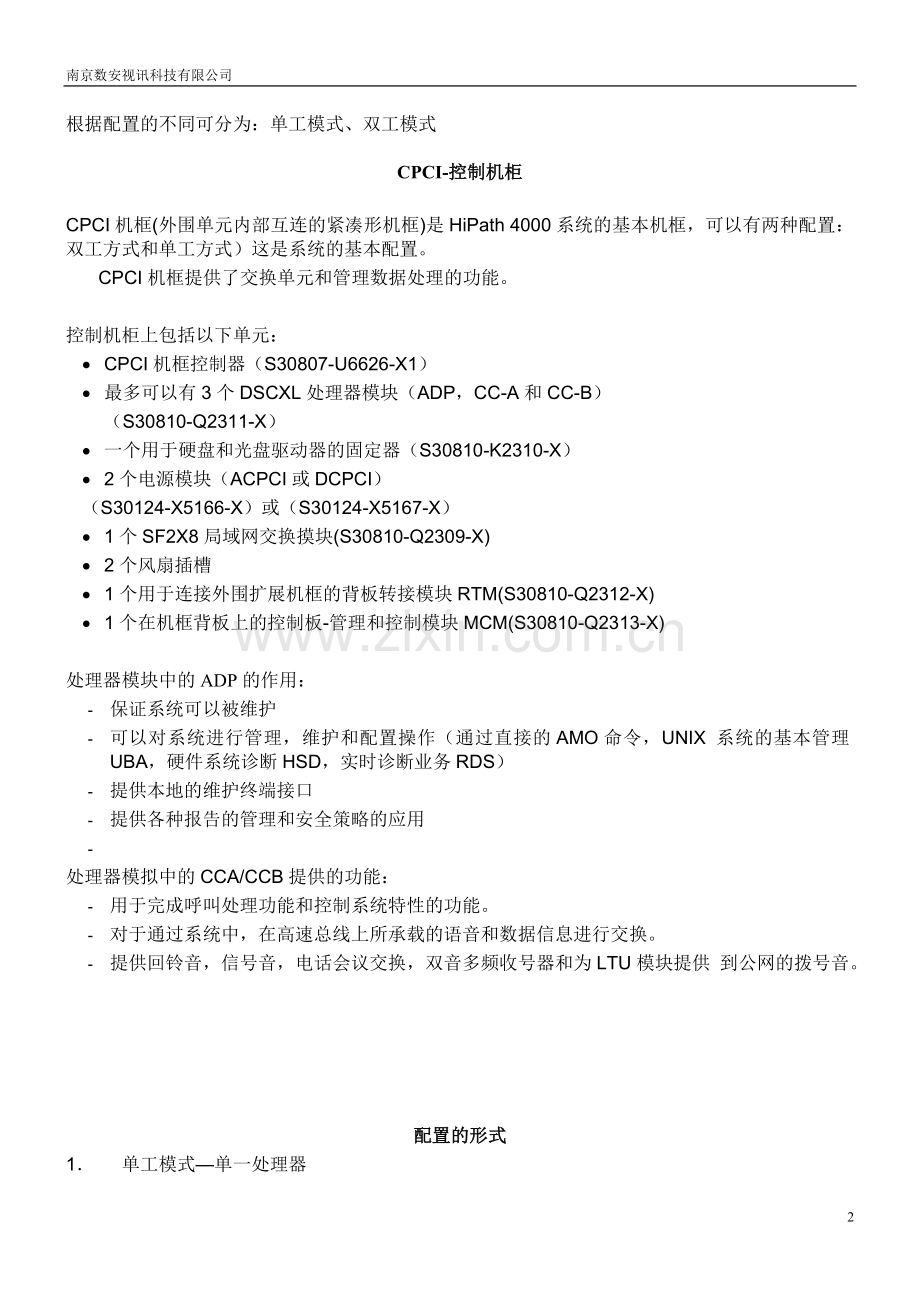

根据容量的不同可分为：小型（4000）、中型（10000）、大型（12000）
根据配置的不同可分为：单工模式、双工模式

CPCI-控制机柜

CPCI机框(外围单元内部互连的紧凑形机框)是HiPath 4000系统的基本机框，可以有两种配置：双工方式和单工方式）这是系统的基本配置。
CPCI机框提供了交换单元和管理数据处理的功能。

控制机柜上包括以下单元：
· CPCI机框控制器（S30807-U6626-X1）
· 最多可以有3个DSCXL处理器模块（ADP，CC-A和CC-B）
（S30810-Q2311-X）
· 一个用于硬盘和光盘驱动器的固定器（S30810-K2310-X）
· 2个电源模块（ACPCI或DCPCI）
（S30124-X5166-X）或（S30124-X5167-X）
· 1个SF2X8局域网交换摸块(S30810-Q2309-X)
· 2个风扇插槽
· 1个用于连接外围扩展机框的背板转接模块RTM(S30810-Q2312-X)
· 1个在机框背板上的控制板-管理和控制模块MCM(S30810-Q2313-X)

处理器模块中的ADP的作用：
- 保证系统可以被维护
- 可以对系统进行管理，维护和配置操作（通过直接的AMO命令，UNIX 系统的基本管理UBA，硬件系统诊断HSD，实时诊断业务RDS）
- 提供本地的维护终端接口
- 提供各种报告的管理和安全策略的应用
-
处理器模拟中的CCA/CCB提供的功能：
- 用于完成呼叫处理功能和控制系统特性的功能。
- 对于通过系统中，在高速总线上所承载的语音和数据信息进行交换。
- 提供回铃音，信号音，电话会议交换，双音多频收号器和为LTU模块提供 到公网的拨号音。

配置的形式
1． 单工模式—单一处理器
CPCI机框，前视图
上面的是硬盘灯
下面的是光盘灯
٭表示可选
插槽

钢板盖条
6

风

扇
SF2X8٭

风

扇

5

C39165-A7070-B20
4

光盘驱动器
MOD

硬盘驱动器
HD

3
2

C39165-A7070-B20
1
DSCXL（管理数据业务和公共控制）
即是CC，又是ADP

供电模块
ACPCI或DCPCI
ACPCI或DCPCI٭

C39165-A7070-B22
ACPCI是交流供电模块，DCPCI是直流供电模块

cPCI机框,后视图

插槽

钢板盖条
6

风

扇

风

扇
C39165-A7070-B21
5
4

C39165-A7070-B20
3

C39165-A7070-B20
2

背板转换模块RTM
无 RTM时,
C39165-A7070-B21
1
管理控制模块 MCM
管理控制模块MCM

模块:
· 背板转化模块RTM是用于连接到LTU的
· 管理和控制模块MCM是用于告警连接的ALUM

2． 双工模式--三个处理器模块
在cPCI-机框的基本配置(单工模式)上扩展，在控制机框前面可以扩展以下模快：
─ 2个DSCXL：S30810-Q2311-X
─ 1个SF2X8：S30810-Q2309-X
在背板侧，扩展以下模块来与机框配合：
─ 1个RTM：S30810-Q2312-X

٭表示可选
插槽

钢板盖条
6

风

扇
SF2X8

风

扇

5
DSCXL(交换单元 B)

4

光盘驱动器
MOD

硬盘驱动器
HD

3
2
DSCXL(交换单元 A)

1
DSCXL（管理数据业务）

供电模块
ACPCI或DCPCI
ACPCI或DCPCI٭

C39165-A7070-B22

插槽

钢板盖条
6

风

扇

背板转换模块RTM002

风

扇

无RTM,用C39165-A7070-B21
5
4

C39165-A7070-B20
3

背板转换模块RTM001

无 RTM时,
C39165-A7070-B21
2
1

C39165-A7070-B20
管理控制模块 MCM
管理控制模块MCM

模块:
· 背板转化模块RTM是用于连接到LTU的
· 管理和控制模块MCM是用于告警连接的ALUM
注意：单工模式升到双工模式，要将下面的RTM上升一个槽位

控制模块DSCXL

DSCXL(主要用于完成数据和交换处理)是中央处理器模块，该模块可以对ADP进程进行控制（包括对背板上的密集PCI总线进行控制），同时完成系统的基本控制功能。

该模块可以热插拔！！！
如果是ADP模块拔出，必须先用AMO命令关闭硬盘：
DEACTIVATE-DSSM：UNIT=A1，CNO=1（6）；1为硬盘，6为光盘
Pentium ш 处理器
─ 800 MHZ 频率
133 MHZ 系统总线频率
512K字节高速缓存（1片，全速2级高速缓存）
微-FCBGA技术
4X 4字节（256bits）高速缓存数据总线
8条高速缓存联合在一起
在电压1.5V时，最大耗电电流9.84A
连接点的最大温度TJ=100˚C
供电
在模块操作状态下，可以对模块进行拔出和插入（热插拔）。通过背板来获取供电（+12V，+5V和+3.3V）,DC/DC的电源转换器，为DSCXL模块上的各种电路产生所需的电压。
温度监视
使用温度传感器，对处理器模块和处理器自身来进行监测。如果当其中某一个工作温度超出时，在密集PCI机框上的风扇就会提高转速，使其达到正常的工作温度。
仅仅输出ADP起动时的消息，ADP启动完成之后，用于UNIX的通信接口。
LAN的功能状态灯LED，关于RTM的连接和激活状态，LAN的连接速率
仅仅在ADP上显示告警消息

接口
· 背板上采用了标准的密集PCI接口
· 4个RJ45的端口用于LAN的接口
· 2个V.24 9针凹口(连接业务终端/调置解调器口)

不必对跳线进行设置 ！

LAN的访问端口
· “用户端口CUSTOMER”:
▬ 访问端口经UW7到ADP
▬ 标准的IP地址：192.1.2.5
· “业务 SERVICE”:
到ADP的访问端口(192.0.2.3) ,经大西洋LAN(Atlantic LAN)到UW7(Assistant)的访问口(192.0.2.5)
· “大西洋Atlantic”:
▬ 通过端口经大西洋LAN到ADP,CC-A和CC-B (192.0.2.X)
· “IPDA”:
▬ 访问点(AP)-信令连接
▬ 由AMO SIPCO命令来定义IP地址

注意:

如果DSCXL模块是作为CC(公共控制)，那么模块上的”CUSTOMER”,”SERVERIC”和”ATLANTIC”是被阻塞的!

LED灯和SSD显示的状态/按键

在模块的前面有一个SSD显示，两个按键，五个LED来显示DSCXL的状态，并且有两个LED用于显示到RTM模块的LAN口状态，解释如下：

DSCXL 显示
解 释
SSD显示
指示当前的DSCXL的状态
RUN LED 绿
CPU 处于激活状态
ACTIVE LED 绿
指示系统状态
LCT LED 绿
正在从光盘进行加载
次要告警
MINOR LED 黄
告警 LED
重要告警
MINOR LED 黄
告警 LED
按 键

复位 Reset
人为对DSCXL进行复位
LCT
启动从光盘进行加载
Reset/Lct键的组合使用：
通过按下Reset键和LCT键，可以从光盘上进行加载。

· 从光盘上进行加载：
短暂地按LCT键，然后按Reset键。

LAN显示
LED 亮
LED 灭
LED 闪
LINK/ACT
连接上
没有连接上
正传送或接收信号
SPEED
100 Mbps
10 Mbps

V.24 接口

该接口可以连接到终端和调置解调器口(业务接口/HIPATH 远程管理系统HTS)。

针的编号

信 号
输入/输出 I/O

注 释

1
DCD
输入 I

2
RXD
输入 I

3
TXD
输出 O

4
DTR
输出 O

5
0V

接地
6
DSR
输入 I

7
RTS
输出 O

8
CTS
输入 I

9
RI
输入 I

HDMO模块
HDMO模块由硬盘驱动器和光盘驱动器组成，该模块可以在正常的操作其间拔出和插入。为了防止丢失数据，在拔出之前，需对该驱动器进行关闭。

适用于热插拔的功能：

DEACTIVATE-DSSM：UNIT=A1，CNO=1（6）；

硬件的版本
· HDMO模块：S30810-Q2310-X-*
· 1.3G光盘驱动器:Fujutsu MCM3130AP(S30122-X7635-X)
· 40G硬盘驱动器:Seagate ST3400 14A(S30122-X7685-X)
LEDs
在模块的前面板上有2个绿色的LED(IDE1=HD/IDE2=MO),用来指示对各自的驱动器的状态。IDE1是硬盘工作状态指示灯，IDE2是光驱工作状态指示灯
所支持的电源
对HDMO模块上各功能单元的供电是相互独立的:
对硬盘和光盘进行设置

在模块上，每个盘连接到各自独立的IDE总线上，因此在这两个
驱动器的MASTER/SLAVE的跳线选择上，要求设置为“MASTER”

光盘驱动器的设置：
MASTER（主盘）
针5和针6
针3和针4
针1和针2
ON
OFF
OFF
SLAVE（备属盘）
针5和针6
针3和针4
针1和针2
OFF
ON
OFF
Cable Select(电缆的选择)
针5和针6
针3和针4
针1和针2
OFF
OFF
ON

硬盘的设置

硬盘-在HiPath 4000V2.0中的设计
盘的分区
逻辑分区名
所占空间
硬盘
光盘

每单元64K
MB
A
A
管理
3
1
E
E
PDS
3200
200
F
F
DBDA,DBD,TMD,PAS,AMD,DMP
992
62
G
G
CGD
2400
150
H
H
DMS，DSY
1120
70
I
I
SCR
11217
701
J
----
GLA
3200
200
K
----
DIAG
9868
616

对分区的描述
分区 逻辑分区名 用途
E PDS 程序和数据系统
F DBDA 在该区保存着各种维护数据，像诊断，新生成，错
DBD 误，日志数据，再生出的数据。
TMD
PAS
DMP
G CGD 计费数据
H DMS CMWIN（加载变化的数据），加载
DSY ACD，HIPATH 系统诊断的数据
J GLA E区的备份数据
K DIAG 新增加的区域，用于保留追踪的数据
· UW7产生的数据(UW7 BIOS)保存在E区
· 系统的升级，只可以通过加入补丁程序或是通过释放新的版本，而不是通过该硬盘来完成的。
· 启动机器的次序：硬盘-E，光盘-E，硬盘-J，然后是空数据库的硬盘-E（救援模式）。
· I区用于UW7的第一次安装。

SF2X8 模块
SF2X8模块(交换网)在HiPath4000的公共结构平台中，相当于一个LAN交换机。该LAN交换机相当于两个彼此之间互相独立的交换机（大西洋LAN和用户LAN）。
端口号不等同于模块号

SF2X8：S30810-Q2309-X-*
接口
· 大西洋LAN
大西洋LAN上的交换机，对模块前面的2个外部ETHERNET口和模块后面的6个ETHERNET口进行支持，它们通过CSPCI背板上的J3连接器进行连接。
· 用户LAN
用户LAN对模块前面板上的8个外部ETHERNET口进行支持，它是一个带有8个10/100Mbit/秒ETHERNET口的非可编程的2层交换机。
供电
SF2X8模块通过J1连接器从系统背板上获取+3.3V的电压，在SF2X8上LAN口电路上的1.8V电压，是由SF2X8模块上的DC/DC电压转换器来供给。

SF2X8模块可以在操作其间，进行拔出和插入
一个“实时切换控制”对电压进行监测（浪涌），在过压或欠压的情况下，对模块进行阻塞。阻塞之后，需对模块进行重启。

MCM模块

MCM(管理和控制模块)是一个与外接机框连接的接口模块，并且在HiPath公共结构平台上，作为一个公共控制模块。它连接到CSPCI机框的背板上。

MCM模块不能够实时切换！！

该模块可以完成以下的功能:
· 对风扇盘进行速率的调节和控制
· ALUM(电源失效而切换的信息)
· ALIN(告警接口)
· 接参考时钟接口(Reference clock)

连接参考时钟
该接口是一个25针的D型凹插座，连接到大西洋外部参考时钟盒（AECB：S30122-K5617-X）。
所用的电缆：S30267-Z304-A9（INT）或S30267-Z304-A40（EXT）
1
2
3
4
5
6
7
8
9
10
11
12
13
未连接
未连接
未连接
未连接
未连接
未连接
接地GND
未连接
帧定位FMB-8K-P
帧定位FMB-8K-N
+5V 仅仅用于测试
未连接
未连接

14
15
16
17
18
19
20
21
22
23
24
25
参考时钟N （FRONT-RCLK-N）
参考时钟P（FRONT-RCLK-P）
时钟输出P （CLK-OUT-P）
时钟输出N（CLK-OUT-N）
+5V 仅仅用于测试
回送时钟N （BACK-CLK-N）
回送时钟P（BACK-CLK-P）
接地 GND
未连接
塞紧外接盒 （EXT-BOX-PLUG
未连接
接地GND

RTM模块

RTM模块(背板转换模块)用在HiPath 4000V2的紧凑PCI结构体系中，构成了中央处理系统DSCXL模块与外围LTU机框之间的接口，该模块具有和以前DSCX相同的功能，同时也做了如下的改进。
· 该模块集成在紧凑PCI系统中
· 可以支持到15个LTU机框
· 取消了现有的LTU电缆，采用了标准的5类电缆，带屏蔽层的8线电缆（RJ45）
· 通过背板上的基于LAN的接口，连接到DSCXL
· 集成在一起的功能：SIU/CONF（64TSL）/MTS（4096TSL）/DCL
显示
在模块的前面板上有2个LED（绿=激活，红=失效）
红色的LED（失效）
该LED表示了软件和加载的固件程序的状态，正常情况下是灭的。如果该LED亮，表示了当前的硬件或软件发生了错误，这种情况下，绿色的LED应该是灭的。
绿色的LED（运行）
在正常情况下，该LED处于闪烁状态；用LED闪烁节奏的快慢来表示模块处于主用/备用。
主用
（激活并有外同步信号）
主用
备用
快闪的信号（亮/灭 比：1：15）---》模块是备用状态（stand-by）
慢闪的信号（亮/灭 比：15：1）---》模块是主用状态；没有外同步信号
匀速的闪烁（1：1）---》模块是主用状态；有外同步信号

CPCI-背板
通过背板给该模块提供3.3V的电压，对系统时钟进行分配并且读取插槽的地址信息。在双工模式下，需要配置2块RTM模块，并且通过到对端RTM的接口是2个RTM互相连接，通过备板与相应的DSCXL模块进行通信。DSCXL摸块通过对信号的分析,可以判断出RTM的硬件或固件的状态，RTM也可以识别出DSCXL模块的状态。
背板上也提供了一个到DSCXL的10/100Base-T的Ethernet口。

在LTU模块的前面有16个RJ45的接口，然而最多只用到15个接口，因为当HiPath400满配置时，最多只使用15个LTU，1个接口就会保留不用。插头上针的定义采用基于LAN方式，这样一来就可以使用标准的LAN的电缆。从电信号的角度来看，采用了LVDS（低压差别信号）来发送和接收信息，而不用Ethernet的信号方式。

在模块操作其间，该模块可以插入和拔出（“热切换”）。
不要采用交叉LAN电缆。
l V.24接口
当业务人员测试/诊断时，使用该端口。用一个交叉电缆（“非调置解调器”）进行连接，连接的速率是38400bps。
针的编号
信号
输入/输出 I/O
注 释
1
DCD
输入 I
内部发起(INTERNAL PULL UP)
2
RXD
输入 I
内部发起(INTERNAL PULL UP)
3
TXD
输出 O

4
DTR
输出 O

5
0V

接地
6
DSR
输入 I
内部发起(INTERNAL PULL UP)
7
RTS
输出 O

8
CTS
输入 I
内部发起(INTERNAL PULL UP)
9
RI
输入 I
内部发起(INTERNAL PULL UP)
