《电视原理》课程教学大纲.doc

《电视原理》课程教学大纲
一、本课程的性质和任务
本课程不仅是教育技术学专业的专业基础课，而且是电子系列课程中的重要组成部分。前面已学习了《模拟电路》和《数字电路》两门基础课程，学生已经掌握了基本的电路原理，比如半导体元件，基本放大电路，门电路，组合电路和时序电路等。为了将这些基本知识应用到具体的电子设备中，同时针对该专业的培养目标和人才规格、今后工作的性质，设置《电视系统》这门课是很有必要的。该课程包括电视原理、摄像机、录像机和编辑机等四个部分，学习该《电视原理》部分后，学生不仅能了解电视机的一些常用功能，而且能掌握其基本组成和原理，为摄像机、录像机和编辑机等学习打下基础。

二、课程的教学目的和要求
教育技术学专业的培养目标是培养具有创新能力、继续学习能力，掌握本专业基本知识与基本技能，胜任各级各类学校和相关教育机构的现代教育技术开发、设计、应用、管理与评价，并能担任中小学信息技术课程教学任务的专门人才。对人才的培养规格中有系统掌握教育技术专业的基本理论、基础知识和基本技能；形成现代教育思想和观念、具有创新意识，能合理选择、正确使用、科学管理现代教育媒体，适应未来教育改革和发展；能熟练使用电视教材制作设备，并能进行电视教材的摄、录、编等。因此，本大纲是根据本专业人才的培养目标所需要的基本理论和基本技能的要求，根据本课程的教学性质、条件和教学实践而制定的。
三、课时分配
课程学时36学时、2学分。实验课16学时、1学分、单独开。
序号
教学环节
讲授
小计
第一讲
电视广播的全过程，图像顺序传送原理，光电转换原理，电视扫描原理
4
4
第二讲
黑白全电视信号，黑白全电视信号的发送和传输，黑白电视接收机的基本组成
6
6
第三讲
彩色三要素，三基色原理，彩色的混合，彩色的亮度和亮度方程，彩色全电视信号的传送
4
4

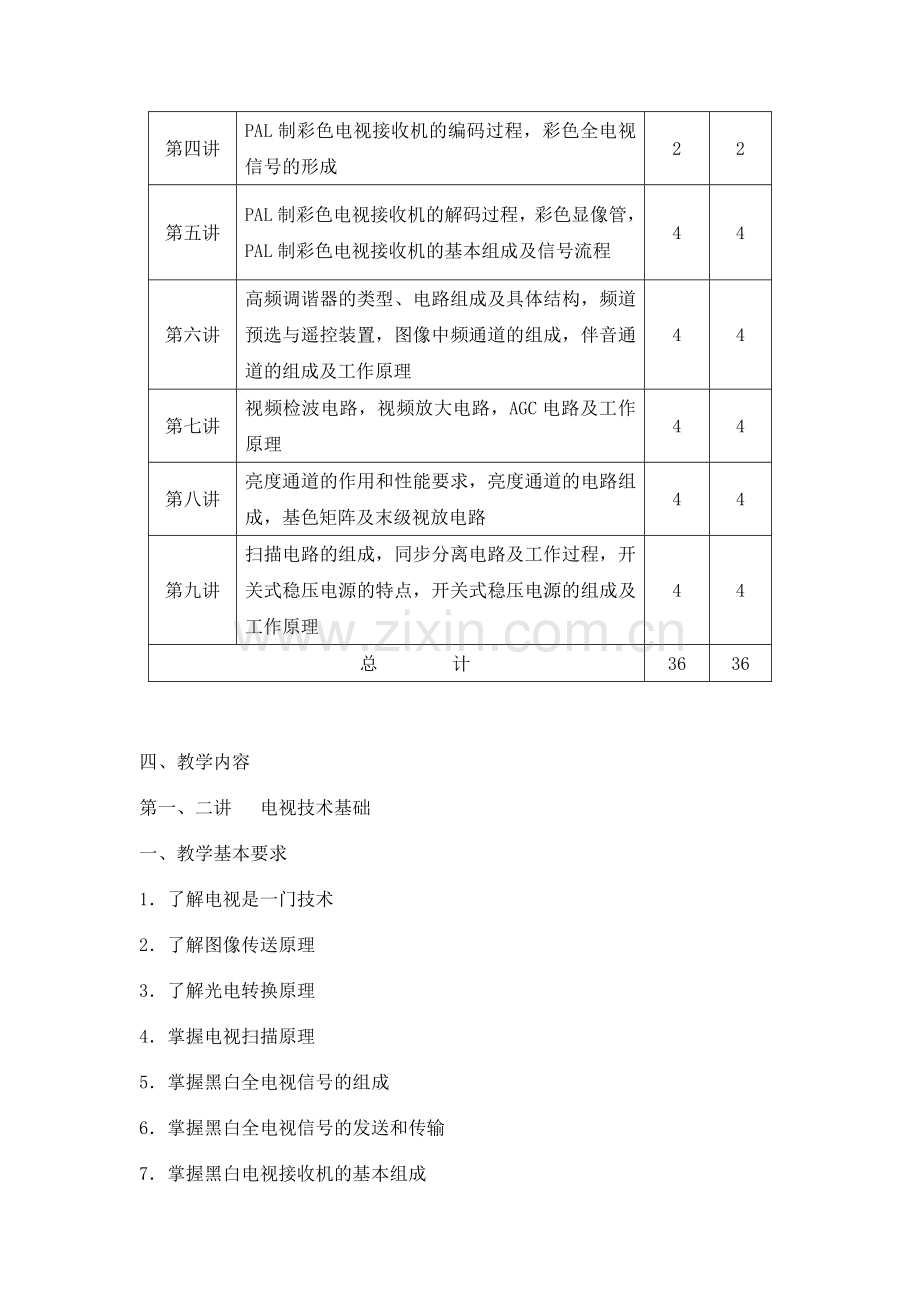

第四讲
PAL制彩色电视接收机的编码过程，彩色全电视信号的形成
2
2
第五讲
PAL制彩色电视接收机的解码过程，彩色显像管，PAL制彩色电视接收机的基本组成及信号流程
4
4
第六讲
高频调谐器的类型、电路组成及具体结构，频道预选与遥控装置，图像中频通道的组成，伴音通道的组成及工作原理
4
4
第七讲
视频检波电路，视频放大电路，AGC电路及工作原理
4
4
第八讲
亮度通道的作用和性能要求，亮度通道的电路组成，基色矩阵及末级视放电路
4
4
第九讲
扫描电路的组成，同步分离电路及工作过程，开关式稳压电源的特点，开关式稳压电源的组成及工作原理
4
4
总 计
36
36

四、教学内容
第一、二讲 电视技术基础
一、教学基本要求
1．了解电视是一门技术
2．了解图像传送原理
3．了解光电转换原理
4．掌握电视扫描原理
5．掌握黑白全电视信号的组成
6．掌握黑白全电视信号的发送和传输
7．掌握黑白电视接收机的基本组成
二、教学内容
1．图像顺序传送原理
同时传送，顺序传送 ，活动图像的传送
2．光电转换原理
摄像管——光/电转换 ，显像管——电/光转换
3．电视扫描原理
行扫描 ，场扫描 ，逐行扫描，隔行扫描 ，光栅的几何失真
4．黑白全电视信号
图像信号 ，消隐信号 ，同步信号
5．黑白全电视信号的发送与传输
发送（残留边带 ），传输
6．黑白电视机的基本组成
结构，框图

第三、四、五讲 彩色电视基本原理
一、教学基本要求
1．了解色度学的基本概念，掌握三基色原理及彩色混合原理
2．掌握彩色三要素及亮度方程的表达式
3．熟悉、掌握彩色全电视信号，并理解电视编——解码过程
4．掌握彩色电视机的组成框图
二、教学内容
1．色度学的基本概念
彩色三要素 ，三基色原理 ，彩色的混合 ，彩色的亮度与亮度方程
2．彩色全电视信号
彩色图像信号的分解，彩色电视信号的传输（兼容 ，实现兼容的措施 ，） ，彩色电视制式 ，PAL制编码过程（正交平衡调幅 ），PAL制解码过程 （色度信号中两个正交分量的分离 ，同步检波），彩色显像管
3．PAL制彩色电视接收机基本组成 组成框图

第六讲 高频调谐器 图像中频通道 伴音通道
一、教学基本要求
1．了解高频调谐器的类型及应用范围
2．掌握电子调谐高频头的特点及工作原理
3．了解频道预选器及遥控装置
4．了解对图像中频通道的要求
5．掌握图像中频通道的组成及工作原理
6．掌握伴音通道的组成及性能要求
7．了解鉴频器的工作原理
二、教学内容
1．高频调谐器的电路组成及性能要求
类型 ，组成 ，性能要求 ，电子调谐高频头的特点 （电调谐原理 ）
2．高频调谐器的工作原理
3．频道预选器及遥控装置
4．对图像中频通道的要求
5．图像中频通道的组成
声表面波滤波器
6．伴音通道的组成及性能要求
组成 ，性能要求 ，陶瓷滤波器
7．集成化伴音通道电路
鉴频器

第七讲 视频检波电路 视频放大电路 AGC电路及工作原理
一、教学基本要求
1．  了解视频检波电路的工作过程
2．  掌握视频检波电路的作用
3．  掌握预视放电路的工作原理
4．  了解AGC电路的作用和类型
二、教学内容
1．视频检波与视频放大电路
视频检波电路 ，预视放电路
2．自动增益控制电路
AGC作用和要求 ，AGC类型及其工作原理

第八讲 亮度通道
一、教学基本要求
1．了解亮度通道的作用、组成
2．掌握ARC电路的组成及工作原理
3．了解黑、白平衡调整原理及目的
二、教学内容
1．亮度通道的作用、性能要求及电路组成
作用 ，性能要求 ，电路组成（副载波陷波电路 ，自动清晰度控制电路 ，图像轮廓校正电路，亮度延时电路 ，钳位电路 ，自动亮度限制电路 ）
2．亮度通道电路分析
3．基色矩阵及末级视放电路
作用 ，黑白平衡的调整

第九讲 彩色解码电路
一、教学基本要求
1．了解色度通道的组成
2．掌握延时解调电路的组成及工作原理
3．了解基准副载波恢复电路的组成及工作过程
二、教学内容
1．色度通道
组成框图，色度带通放大电路 ， ACC电路 ，ACK电路 ，延时解调电路 （延时解调矢量分析 ）
2．基准副载波恢复电路
色同步选通电路，锁相环路

第十讲 扫描电路 直流稳压电源
一、教学基本要求
1．掌握同步分离电路及工作过程
2．掌握抗干扰电路及工作原理
3．了解行输出变压器的功能和特点
4．掌握开关式稳压电源的特点
5．了解开关式稳压电源的组成及工作原理
二、教学内容
1．扫描电路的作用、要求及组成
2．同步分离电路
3．抗干扰电路
4．行输出变压器
5．对稳压电源性能的要求和开关式稳压电源的特点
要求 ，开关式稳压电源的特点
6．开关式稳压电源的组成及工作原理
组成 ，工作原理
7．实用开关电源电路介绍

五、大纲说明
1． 本大纲根据高师院校人才培养要求几相关专业课程设置要求制定
2． 本大纲依照循序渐进的原则编排，由简到繁，由浅入深，先宏观后微观。
3． 在大纲中规定的实验课时为16课时，以培养学生理论和实践相结合的能力和在实践中分析问题的能力。
4.教材与主要参考书
1．黑白电视接收机原理与维修 鬲淑芳 陕西师范大学出版社 2000
2．彩色电视接收机原理与维修 黄庆元 陕西师范大学出版社 2000
3．彩色电视原理 上海 张锟生等 上海交通大学 东南大学出版社1997．6 修订版
4．《彩色电视机原理与调试》 张远程主编 上海科学技术出版社
