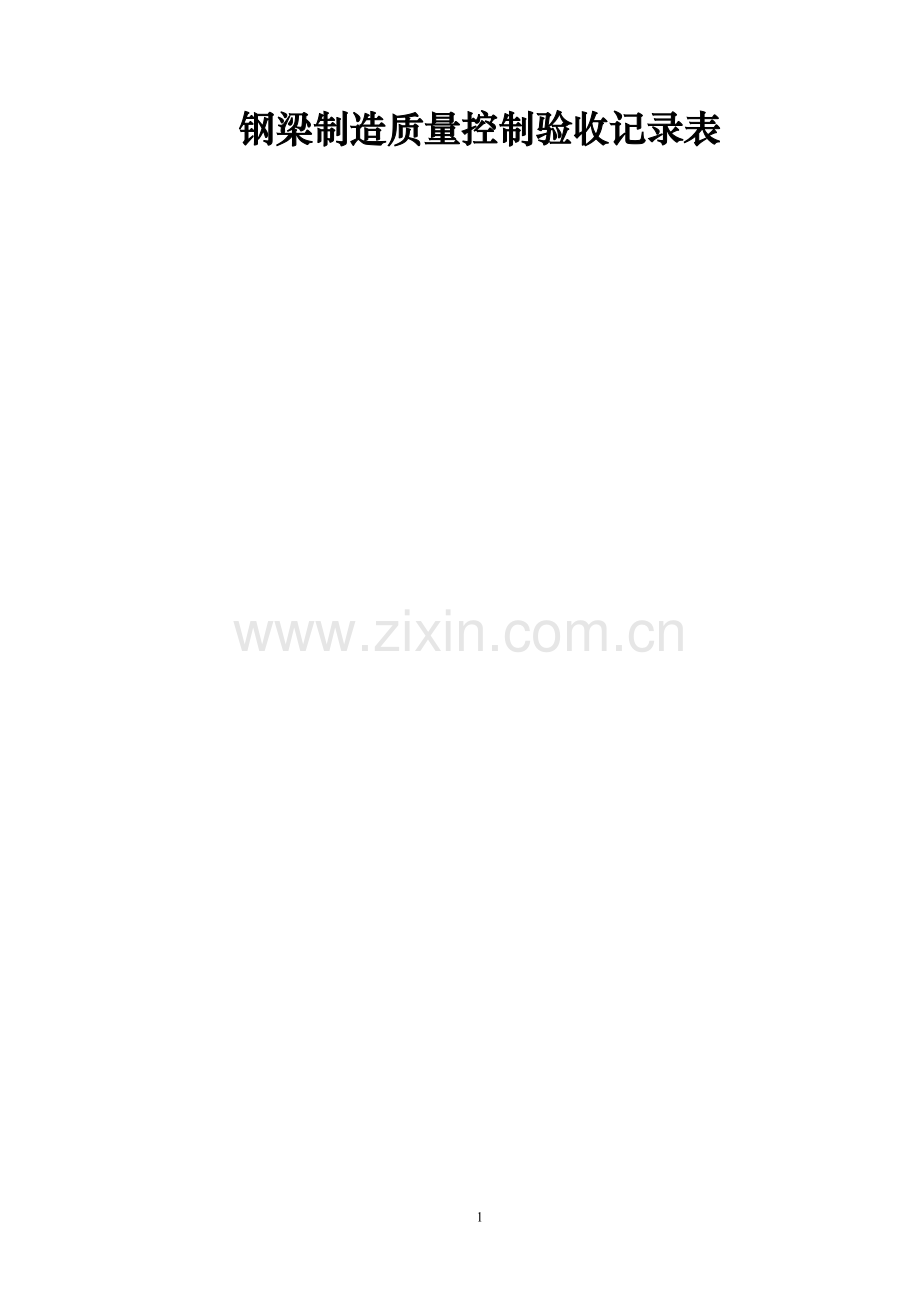

钢梁制造质量控制验收记录表.doc

钢梁制造质量控制验收记录表

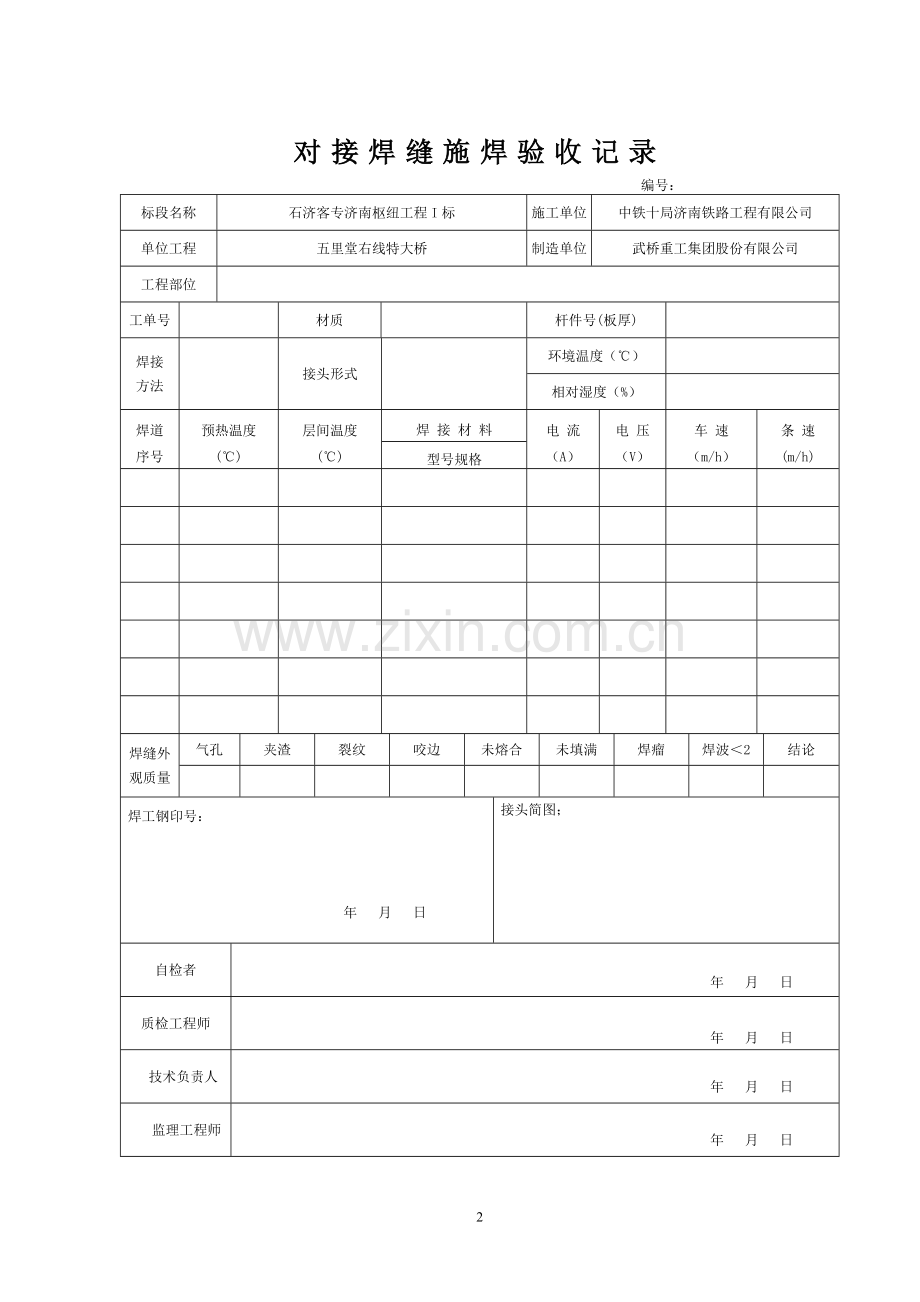

对接焊缝施焊验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程
五里堂右线特大桥
制造单位
武桥重工集团股份有限公司
工程部位

工单号

材质

杆件号(板厚)

焊接
方法

接头形式

环境温度（℃）

相对湿度（%）

焊道
序号
预热温度
(℃)
层间温度
(℃)
焊 接 材 料
电 流
（A）
电 压
（V）
车 速
（m/h）
条 速
(m/h)
型号规格

焊缝外
观质量
气孔
夹渣
裂纹
咬边
未熔合
未填满
焊瘤
焊波＜2
结论

焊工钢印号：

年 月 日
接头简图；

自检者

年 月 日
质检工程师
年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

30

焊接质量检查验收记录
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
制造单位
武桥重工集团股份有限公司
工程部位

工单号

杆件号

焊接方法

焊工
钢印号

环境温度(℃)

相对湿度(%)

序号
焊脚尺寸
(mm)
车速
(m/h)
条速
(m/h)
电流
(A)
电压
(V)
预热
温度
(℃)
层间
温度
(℃)
焊丝(条)
牌号
焊丝(条)
直径
(mm)
焊剂
牌号
气体保护纯度
1

2

3

4

焊缝外观质量
气孔
夹渣
裂纹
咬边
焊瘤
未熔合
未填满
焊波＜2.0
结论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

焊钉现场施焊及检查验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

工 单 号

杆 件 号

焊接设备

焊接方法

引弧时间

焊接电流

焊接电压

焊工签字

施焊日期

焊
缝
外
观
质
量
1．要求：焊脚应均匀，焊脚立面有局部未熔合进行修补。
2．检查数量：全部
3．检查结果：

焊
接
弯
曲
检
验
1．要求：用锤击焊钉头，弯曲30°，焊缝热影响区无肉眼可见裂纹。
2．检查数量：抽查焊钉数的1%且不少于10个。
3．检查情况：

结 论

自 检 者
年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

超声波检测验收记录
编号：-
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

委托单位

检测单位

工程部位

检测规程

检测日期

检测人签字

试样描述

复核人签字

探伤范围

工 单 号

母材厚度

坡口形式

余 高
——
仪器型号

探头规格

标准试块

灵 敏 度

耦 合 剂

表面耦合补偿

初探结果
焊缝编号
缺陷数量
缺陷指示长度
备注

复探结果

探伤结果

质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

磁粉检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

委托单位

检测单位

工程部位

检测规程

检测日期

检测人签字

试样描述

复核人签字

探测范围

工 单 号

表面状态

仪器型号

磁化方法

磁化间距

磁悬液种类

磁化方向

磁粉种类

磁悬液浓度

电流种类

提 升 力

试片型号

初探结果
焊缝编号
缺陷数量
缺陷指示长度
备注

复探结果

探伤结论

质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

X射线检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

委托单位

检测单位

工程部位

检测规程

检测日期

检测人签字

试样描述

复核人签字

探伤范围

工 单 号

工件厚度

坡口形式

余 高

仪器型号

增 感

拍片记录
焊缝
编号
底片
编号
电压
kV
曝光量
mA.分
象质
指数
焦距
mm
缺陷
位置
缺陷
性质
已返修
次数
探伤
结果

结论

质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

弦杆检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

测量有孔板面
2
箱口宽度
左

右

3
箱口高度
左

右

4
箱型断面对角线差

5
节点板间距

6
横梁接头板高度

7
杆件接头板尺寸

8
极边孔距

9
两侧孔群纵向偏移

10
孔群中心线与杆件中心线横向偏移

11
盖腹板平面度

12
弯 曲

13
扭 曲

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

斜杆、竖杆、横撑（工形）检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

2
盖板宽度
左

右

3
工型高度
左

右

4
极边孔距

5
两侧盖板孔群
纵向偏移

6
孔群中心线与杆件中心线横向偏移

7
盖腹板平面度

8
盖板对腹板的垂直度
有孔部位

其余部位

9
弯 曲

10
扭 曲

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

斜杆、竖杆、横撑（箱形）检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

2
箱口宽度
左

右

3
箱口高度
左

右

4
箱型断面对角线差

5
极边孔距

6
两侧孔群
纵向偏移

7
孔群中心线与杆件中心线横向偏移

8
盖腹板平面度

9
弯 曲

10
扭 曲

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

横梁（工形、T形）检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

2
高度
左

右

3
盖板宽度
左

右

4
极边孔距

5
盖腹板平面度

6
盖板对腹板的垂直度
有孔部位

其余部位

7

两侧孔群纵向偏移

8
孔群中心线与杆件中心线横向偏移

9
上拱度

10
旁 弯

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

横梁（箱形）检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

2
箱口宽度
左

右

3
箱口高度
左

右

4
箱型断面对角线差

5
极边孔距

6
两侧孔群纵向偏移

7
孔群中心线与杆件中心线横向偏移

8
盖腹板平面度

9
弯 曲

10
扭 曲

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

纵梁（T形）检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

2
T型
高度
左

右

3
盖板宽度
左

右

4
盖腹板平面度

5
盖板对腹板的垂直度
有孔部位

其余部位

6
上拱度

7
旁 弯

结 论

自检者
年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

纵梁（工形）检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

两端角钢背至背的距离
2
工型高度
左

右

3
盖板宽度
左

右

4
盖腹板平面度

5
盖板对
腹板的
垂直度
有孔部位

其余部位

6
旁 弯

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

联结系杆件检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

杆件号

序号
检验项目
理论值
（mm）
允许偏差
（mm）
实测值
（mm）
备注
1
长 度

2
盖板宽度
左

右

3
高 度
左

右

4
极边孔距

5
盖腹板平面度

6
盖板对
腹板的
垂直度
有孔部位

其余部位

7
旁 弯

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

顶板单元检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

检测日期

工单号

板单元号

序号
项 目
理论值
(mm)
允许偏差
(mm)
实测值
(mm)
备注
1
制造长度

含切头量
2
制造宽度

3
横向平面度

4
纵向平面度

5
四角不平度

6
对角线差

7
焊缝外观质量
焊脚尺寸
气孔
咬边
焊波＜2.0

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

拼接板（类）成品检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
制造单位
武桥重工集团股份有限公司
工程部位

工单号

杆件号
规 格（mm）
δ×宽×长
孔径（mm）
φ0+0.7
极边孔距±0.8（mm）
平面度
≤1mm/m
孔边距（mm）
±2.0
结 论
备注
长度方向
宽度方向

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

小件成品检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
制造单位
武桥重工集团股份有限公司
工程部位

工单号
杆件号
外 型 尺 寸（mm）
其 它
结 论
备 注

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

喷砂除锈质量检查验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

工单号

杆件号

施工场地

环境温度
℃
相对湿度
%
压缩空气压力
MPa
磨 料

检查部位
质量要求
检查方法
检验标准
检查结果

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

表面清洁度

图谱对照
GB8923-88

表面粗糙度

样块或仪器测量
GB/T13288-91

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

涂装质量检查验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工程部位

工单号

杆件号

施工场地

涂料品种
规定厚度（累计）：
规定厚度的90%：

基 准 面
结合力
1
2
3
4
5

μm
μm
检测结果
(μm)

≥
1 级

平均值

μm

μm
检测结果
(μm)

平均值

μm

μm
检测结果
(μm)

平均值

μm

μm
检测结果
(μm)

平均值

摩擦面涂装

μm
μm
检测结果
(μm)

≥
1 级

平 均 值

测量方法：《南京大胜关长江大桥钢桁梁制造规则》
所测值应满足90-10规则
测点数：
不合格点数：
不合格点占： %
外观
漏涂□；流挂□；针孔□；气泡□；脱落□；裂纹□ （存在：S；不存在：日）
平均值数

合格数

合格率
%
结论

自检者
年 月 日
质检工程师
年 月 日
技术负责人
年 月 日
监理工程师
年 月 日

重大返修验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工单号

工程部位

施工图号

不合格内容

不合格原因

返修方案：（可附页）

技术负责人： 年 月 日
检验结果：

质检工程师： 年 月 日
审批意见：

总工程师： 年 月 日
监理意见：

监理工程师： 年 月 日

焊缝重大修补验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工单号

工程部位

施工图号

不合格内容

不合格原因

返修方案：（可附页）

技术负责人： 年 月 日
无损检测结果：

无损检测负责人： 年 月 日
审批意见：

总工程师： 年 月 日
自检意见：

质检工程师： 年 月 日
监理意见：

监理工程师： 年 月 日

焊缝锤击检查验收记录
编号：
标段名称
石济客专济南枢纽工程I标
施工单位
中铁十局济南铁路工程有限公司
单位工程

制造单位
武桥重工集团股份有限公司
工单号

工程部位

序号
检验项目
检验结果
备注
1
锤击部位

2
设备型号
QC25-I

3
锤击频率
20000次/秒

4
振动幅度
双级放大50μm

5
电压
100mV

6
电流
0.8A

7
锤头直径
1#
2#

5mm
8mm

8
锤击遍数
1#
2#

4～5
4～5
9
锤头角度
60o～70o

10
锤击速度
0.5～1.0m/min

11
锤坑深度
0.1～0.2㎜

12
锤坑宽度
≥4.0㎜

结 论

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

驻厂监造中间报验申请单

标段： 编 号：
致监理工程师：
按合同和规定要求，已完成下列杆件 工作内容，并经自检合格，报请查验。

制造单位：
质检工程师： 年 月 日
附质检资料：

工单号
序号
杆件号
序号
杆件号

1

9

2

10

3

11

4

12

5

13

6

14

7

15

8

16

监理工程师意见：
以上工作内容按合同要求检验合格/不合格，可以/不可以继续进行。

监理工程师： 年 月 日

钻孔模板检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
制造单位
武桥重工集团股份有限公司
工程部位

工单号

序号
模板名称
施 工 图 号
孔 径
公 差
Φ0＋0.035
相 邻
孔 距
±0.25
对 角
孔 距
±0.35
检测
评定
检测
日期

自检者

年 月 日
质检工程师

年 月 日
技术负责人

年 月 日
监理工程师

年 月 日

各类工装胎模检测验收记录
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
制造单位
武桥重工集团股份有限公司
工程部位

工单号

工装胎模名称

施工图号

检测示意图及详细检测记录：

检测评定：
自检者
年 月 日
质检工程师
年 月 日
技术负责人
年 月 日
监理工程师
年 月 日

特殊结构用钢材试验报告
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
委托单位

试验单位

报告编号

样品名称和牌号

样品规格

技术条件

材料用途

样品数量

报告日期

化 学 成 分 分 析 （%）
炉号
批号
项目
碳C
硅Si
锰Mn
磷P
硫S
钒V
铌Nb
钛Ti
铝Al
碳当量Ceq
标准值

实测值

力 学、工 艺 性 能 试 验
炉号
批号
项目
屈服强度
ReL（MPa）
抗拉强度
Rm（MPa）
断后伸长率
A（%）
弯曲试验
d=a
夏比缺口冲击
℃ AKV（J）
时效冲击
AKV（J）
标准值

实测值

试验结论：
试验

审核

批准

监理工程师见证：

特殊结构用焊材试验报告
编号：
标段名称
石济客专济南枢纽工程I标
单位工程

施工单位
中铁十局济南铁路工程有限公司
委托单位

试验单位

报告编号

样品名称和牌号

样品规格

技术条件

材料用途

样品数量

报告日期

化 学 成 分 分 析 （%）
炉号
批号
项目
碳C
硅Si
锰Mn
磷P
硫S
标准值

试验结论：
试验

审核

批准

监理工程师见证：

特殊结构用油漆试验报告
