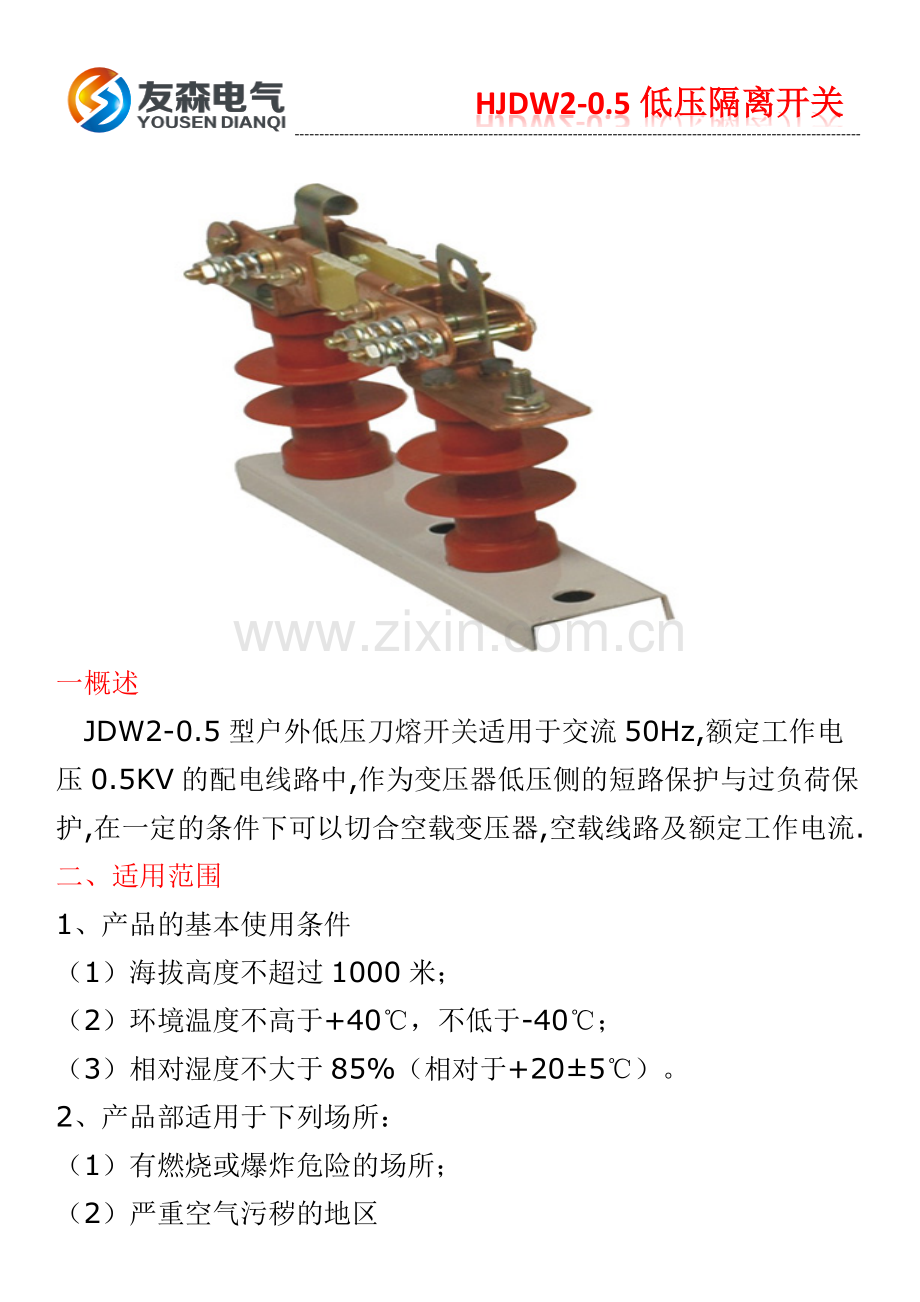

HJDW2-0.5低压隔离开关

一概述
JDW2-0.5型户外低压刀熔开关适用于交流50Hz,额定工作电压0.5KV的配电线路中,作为变压器低压侧的短路保护与过负荷保护,在一定的条件下可以切合空载变压器,空载线路及额定工作电流.
二、适用范围
1、产品的基本使用条件
（1）海拔高度不超过1000米；
（2）环境温度不高于+40℃，不低于-40℃；
（3）相对湿度不大于85%（相对于+20±5℃）。
2、产品部适用于下列场所：
（1）有燃烧或爆炸危险的场所；
（2）严重空气污秽的地区

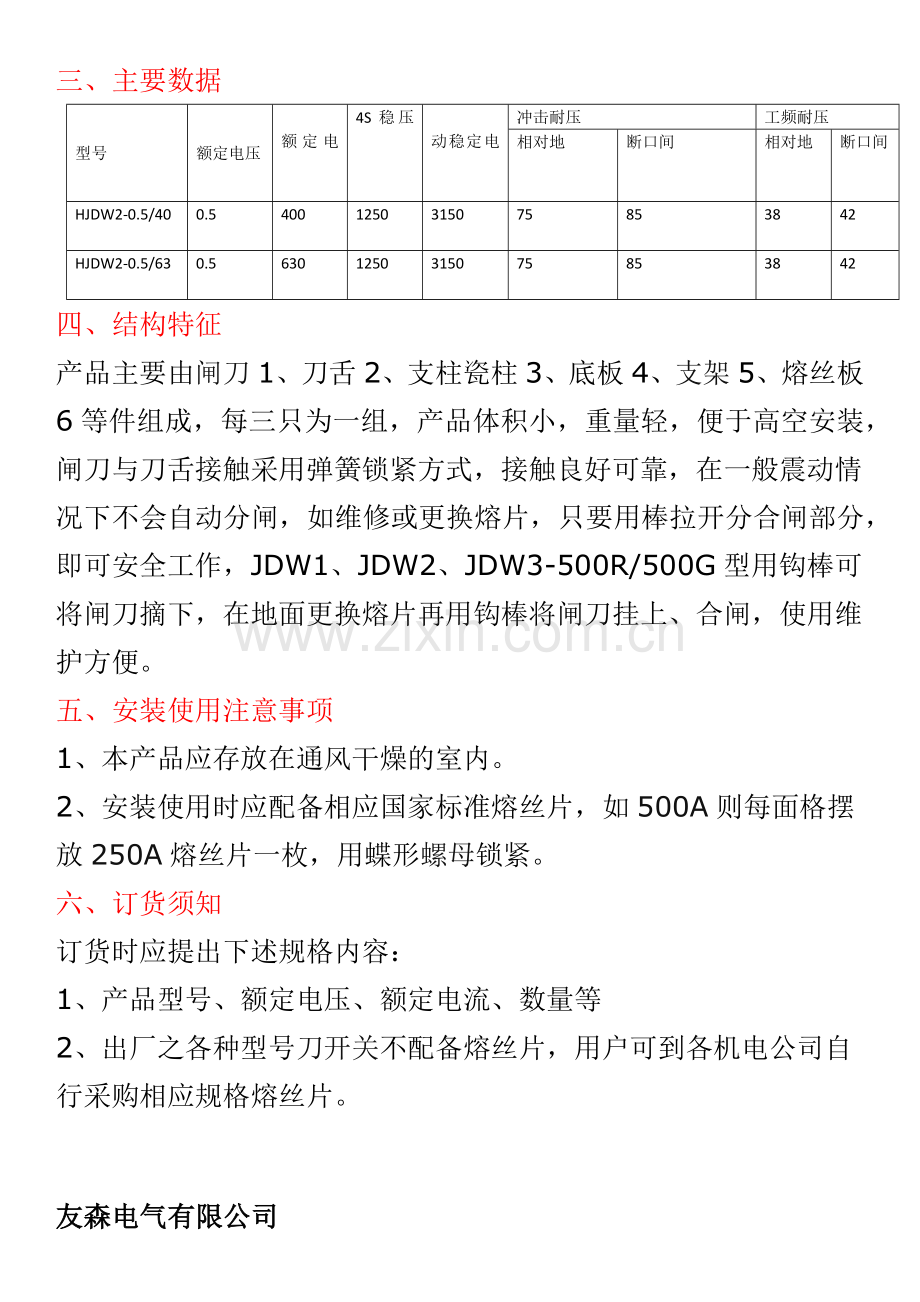

三、主要数据
型号
额定电压
额定电流
4S稳压定电流
动稳定电流
冲击耐压
工频耐压
相对地
断口间
相对地
断口间
HJDW2-0.5/400
0.5
400
1250
3150
75
85
38
42
HJDW2-0.5/630
0.5
630
1250
3150
75
85
38
42
四、结构特征
产品主要由闸刀1、刀舌2、支柱瓷柱3、底板4、支架5、熔丝板6等件组成，每三只为一组，产品体积小，重量轻，便于高空安装，闸刀与刀舌接触采用弹簧锁紧方式，接触良好可靠，在一般震动情况下不会自动分闸，如维修或更换熔片，只要用棒拉开分合闸部分，即可安全工作，JDW1、JDW2、JDW3-500R/500G型用钩棒可将闸刀摘下，在地面更换熔片再用钩棒将闸刀挂上、合闸，使用维护方便。
五、安装使用注意事项
1、本产品应存放在通风干燥的室内。
2、安装使用时应配备相应国家标准熔丝片，如500A则每面格摆放250A熔丝片一枚，用蝶形螺母锁紧。
六、订货须知
订货时应提出下述规格内容：
1、产品型号、额定电压、额定电流、数量等
2、出厂之各种型号刀开关不配备熔丝片，用户可到各机电公司自行采购相应规格熔丝片。
