中海达GPS控制测量之静态.ppt

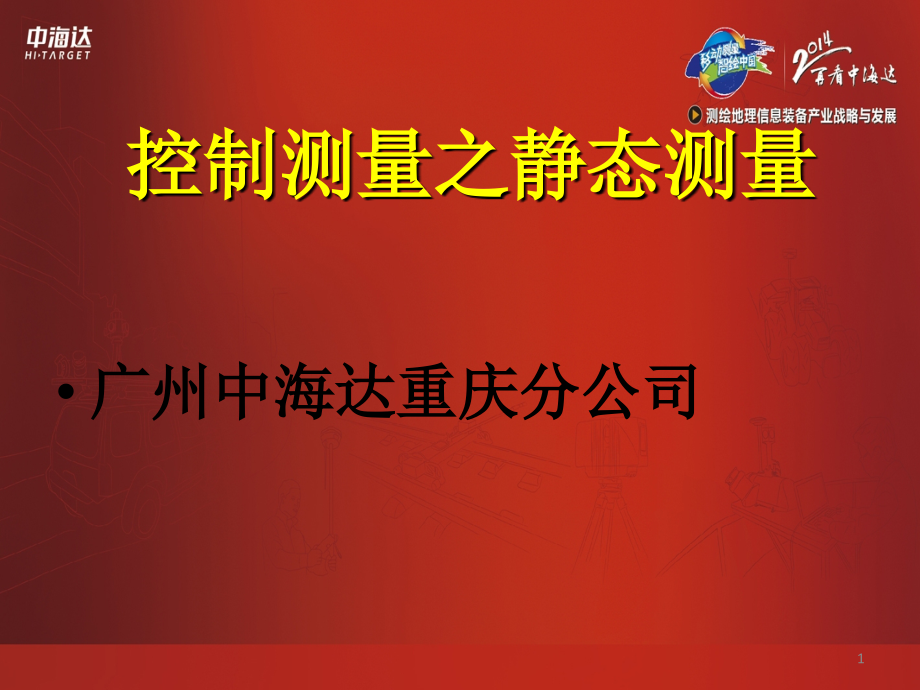

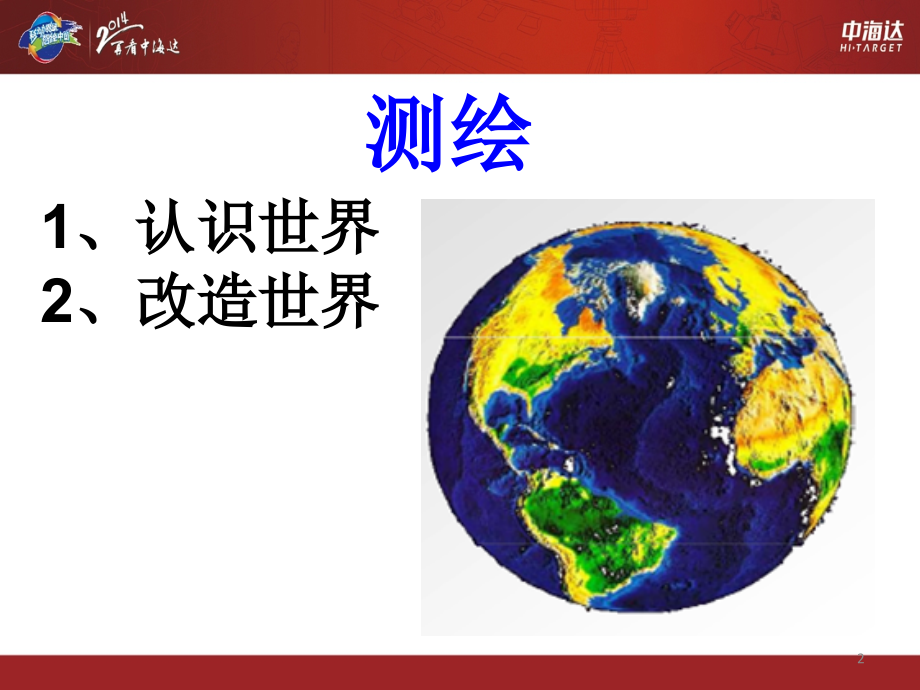

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,控制测量之静态测量,广州中海达重庆分公司,1,测绘,1,、认识世界,2,、改造世界,2,控制测量,3,控制测量,4,控制测量,5,控制测量,6,控制测量,7,传统控制测量,8,现代控制测量,9,相对于传统,GNSS,的优势,1,、观测站之间无需通视；,2,、作用范围广；,3,、提供三维坐标；,4,、全天侯作业；,5,、定位精度高（,0.001ppm1ppm,）；,6,、效率高、观测时间短；,7,、节省大量人力、物力；,8,、操作简单；,10,GNSS,工作原理,11,两两测站之间至少,4,颗共同卫星,地面接收机有三个坐标未知数，再加时钟误差,共四个未,知数，所以至少观测四颗卫星,即可确定点的三维坐标。,12,静态控制测量工作原理,将,3,台（或,3,台以上）,GNSS,接收机长时间静止不动架设在待测点位上,形成一定的网形，按一定的采样间隔采集由卫星发射过来的信号，从而得到观测文件和星历文件。之后，用静态后处理软件对观测文件和星历文件进行基线解算、网平差等后续工作。,13,静态作业过程,14,内业总体设计,1,、收集资料并研究分析（必要时实地踏勘,),2,、图上设计（目的、等级、边长、精度、环境、地质、交通），制订测量和联测方案,15,GPS,网的图形设计,GPS,网的图形设计虽然主要决定于用户的要求，但是经费、时间和人为的消耗以及所需接收设备的类型、数量和后勤保障条件等，也都与,GPS,网的设计有关。对此应当充分加以顾及，以期在满足用户要求的条件下尽量减少消耗。,16,根据,GPS,测量的不同用途，,GPS,网一般应通过独立观测边构成闭合图形，例如三角形、多边形或附合线路，以增加检核条件，提高网的可靠性。,17,外业,1.,选点与埋石,2.,调动方案,3.,观测,4.,数据传输检查及外业总结,18,1,选点与埋石,选点工作通常应遵守的原则是：,（,1,）点位应选易于安置接收设备、视野开阔的位置。视场周围,15,以上不应有障碍物，以避免,GPS,信号被吸收或遮挡。,（,2,）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不小于,200,米，远离高压输电线，其距离不得小于,50,米，以避免电磁场对,GPS,信号的干扰。,（,3,）点位附近不应有大面积水域或强烈干扰卫星信号接收的物体，以减弱多路径效应的影响。,（,4,）点位应选交通方便，有利于其他观测手段扩展与联测的地方。,（,5,）点位应选在地面基础稳定，易于点保存的地点。,（,6,）点位选定后,(,包括方位点,),，均应按规定绘制点位注记，其主要内容应包括点位及点位略图，点位的交通情况以及选点情况等。,19,2,调动方案,为保证,GPS,外业观测作业的顺利进行，保障精度，提高效率，在进行,GPS,外业观测之前，就编制好调度计划。,20,3,观测,目前接收机的自动化程度较高，操作人员只需作好以下工作即可：,1,、摆站：对中、整平,2,、量取仪器高,3,、按电源灯开机（锁星一分钟后开始记录）,4,、记录测站信息（测站名、仪器编号、仪器高、开始及结束时间）,5,、各测站的观测员应按计划规定的时间作业，确保同步观测。,6,、同一观测时段中，接收机不得关闭或重启或进行其他任何设置。将每测段信息如实记录在,GPS,测量手簿上。,7,、进行长距离高等级,GPS,测量时，要将气象元素，空气湿度等如实记录，每隔一小时或两小时记录一次。,21,4,数据传输检查及总结,1,、数据下载,2,、输入测站信息,22,内业数据处理与成果整理,1,、后处理软件,HGO,HDS2003,23,1,、处理过程,1.,新建项目,并设置坐标系统；,2.,导入数据,并编辑文件天线高信息；,3.,基线解算,并根据残差信息进行调整，直到基线质量合格；,4.,网平差,输入控制点信息后，完成自由网平差,-84,约束平差,-,当地三,维约束平差或二维约束平差；,5.,导出各种解算报告。,24,2.,成果整理,测量任务完成后，应上交下列资料,：,测量任务书专业设计书；,点之记、环视图和测量标志委托保管书；,观测计划；,外业观测记录（包括原始记录的存储介质及其备份）、测量手簿及其他记录；,接收设备、气象及其他仪器的检验资料；,外业观测数据质量分析及野外检核计算资料；,数据加工处理中生成的文件（含磁盘文件）、资料和成果表；,网展点图；,技术总结和成果验收报告。,25,Thank you!,Thank you your attentions!,26,
