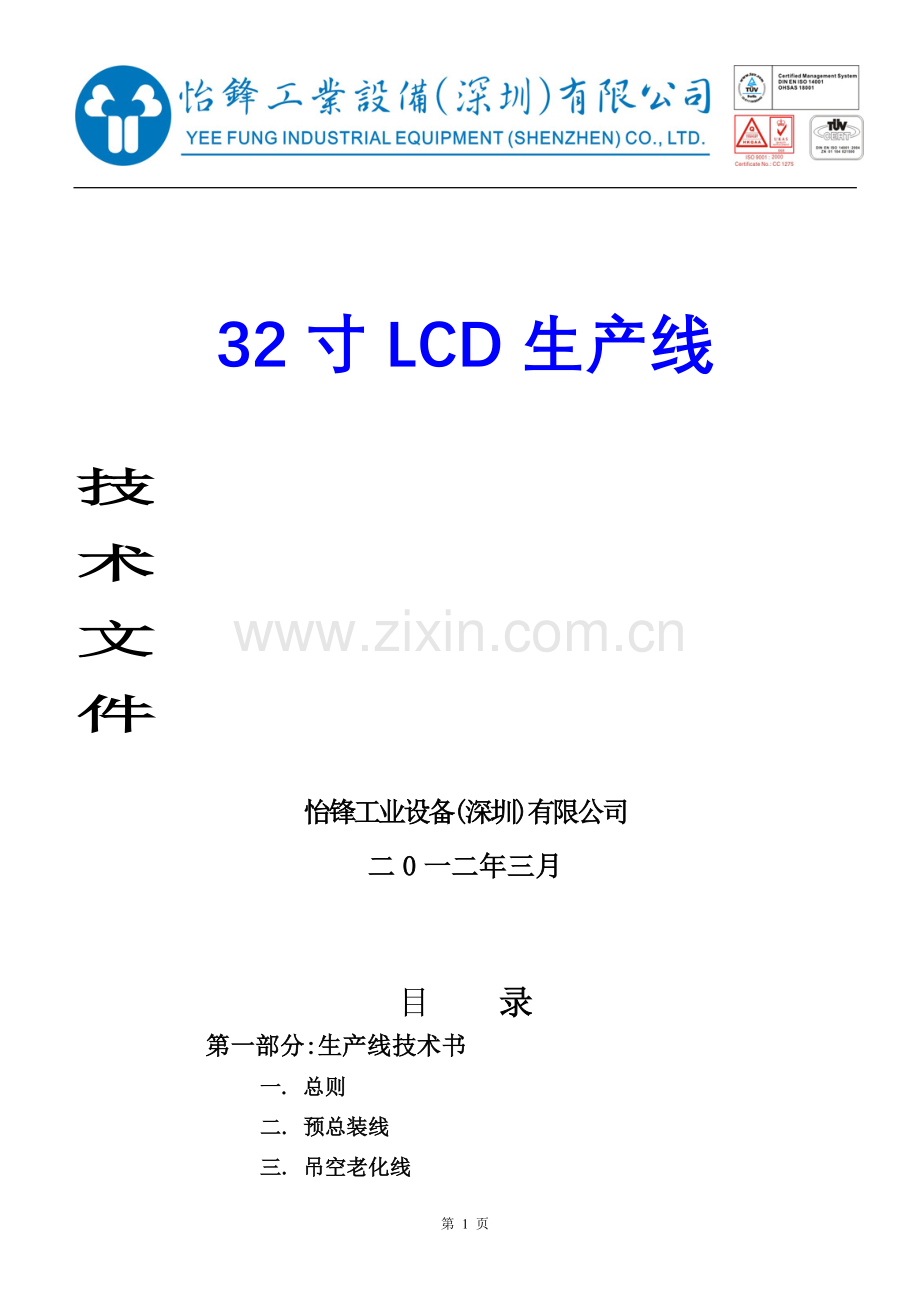

32寸LCD生产线
技
术
文
件

怡锋工业设备(深圳)有限公司
二0一二年三月

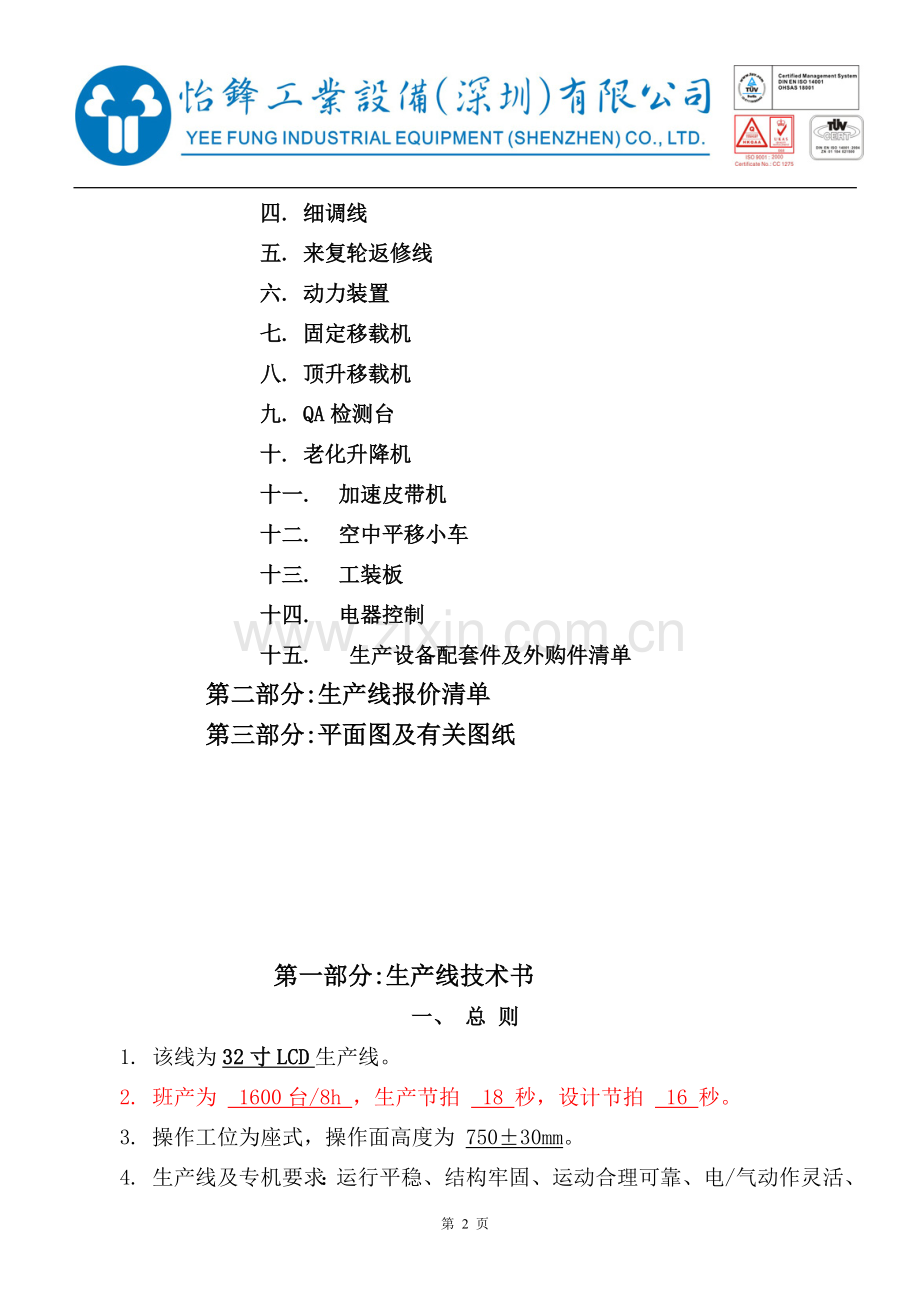

目 录
第一部分:生产线技术书
一. 总则
二. 预总装线
三. 吊空老化线
四. 细调线
五. 来复轮返修线
六. 动力装置
七. 固定移载机
八. 顶升移载机
九. QA检测台
十. 老化升降机
十一. 加速皮带机
十二. 空中平移小车
十三. 工装板
十四. 电器控制
十五. 生产设备配套件及外购件清单
第二部分:生产线报价清单
第三部分:平面图及有关图纸

第一部分:生产线技术书
一、 总 则
1. 该线为32寸LCD生产线。
2. 班产为 1600台/8h ，生产节拍 18 秒，设计节拍 16 秒。
3. 操作工位为座式，操作面高度为 750±30mm。
4. 生产线及专机要求：运行平稳、结构牢固、运动合理可靠、电/气动作灵活、性能良好。
5. 线体主体颜色为 电脑色 ，气路为 天蓝色 ，走线槽为电脑色。
6. 当班产为 200 台/h，理论班产为 225 台/h，老化时间为20分钟；
7. 该生产线安装地点： 。
8. 本工程的电、气路要求甲方供应到本线体。
二、 预总装线
1. 基本结构：
a) 线体尺寸：L42200×W844×H750mm ，1条
b) 导 轨：采用2.5倍速怡锋专用铝型材YFA006A+036B；
c) 输送链条：2.5倍速尼龙低噪音链条；
d) 支架：采用60×40扁通；
e) 线槽：采用A3钢板折弯；
2. 技术参数：
a) 操作面高度：750±30mm；
b) 灯架高度: 2230mm ；
c) 工装板运行速度： 15m/min；
d) 工装板尺寸：L1000×W800×T32mm；
e) 地脚可调：±30mm；
3. 配套项目：
a) 日光灯： 40W单支带罩贯穿全线；
b) 工艺卡架：每工位配A3透明亚克力、底板为绿色，贯穿全线；
c) 工具吊轨：铝型材吊轨、表面阳极处理，每工位配一滑轮，贯穿全线；
d) 线槽、插座：单边线槽，每工位配一组二位三通万用插座；
e) 气路：全线共用3套油水分离器，气管采用φ3/4"镀锌管,每工位配1只1/2"快速接头；
f) 阻挡器：(φ50-30，带缓冲) 日本SMC，配脚踏阀；
g) 老化升降机进口配1400mm双列加速皮带机；
三、 吊空老化线
1．基本结构：
a) 线体尺寸：L39400×W844×H3200mm ：2条
b) 导 轨：采用2.5倍速怡锋专用铝型材YFA006A+036B；
c) 输送链条：2.5倍速尼龙低噪音链条；
d) 线槽、盖板：采用A3钢板折弯；
2． 技术参数：
a)线体高度：3200±30mm；
b)工装板运行速度： 15米/min；
c)工装板尺寸：L1000×W800×T32mm；
3.配套项目：
a)每条线配有一套电控小阻挡器：(φ50-30，带缓冲)( 日本SMC)及四套电控大阻挡
b) 每条线配有三条导电轨。
c) 老化升降机和横移小车进出口配1400mm双列加速皮带机；

四、 细调线
1.基本结构：
a) 线体尺寸：L42200×W844×H750mm ，1条
b) 导 轨：采用2.5倍速怡锋专用铝型材YFA006A+036B；
c) 输送链条：2.5倍速尼龙低噪音链条；
d) 支架：采用60×40扁通；
e) 线槽：采用A3钢板折弯；
4. 技术参数：
f) 操作面高度：750±30mm；
g) 灯架高度: 2230mm ；
h) 工装板运行速度： 15米/min；
i) 工装板尺寸：L1000×W800×T32mm；
j) 地脚可调：±30mm；
5. 配套项目：
a)日光灯： 40W单支带罩贯穿全线；
b)工艺卡架：每工位配A3透明亚克力、底板为绿色，贯穿全线；
c)工具吊轨：铝型材吊轨、表面阳极处理，每工位配一滑轮，贯穿全线；
d)线槽、插座：单边线槽，每工位配一组二位三通万用插座；
e)气路：全线共用3套油水分离器，气管采用φ3/4"镀锌管,每工位配1只1/2"快速接头；
f)阻挡器：(φ50-30，带缓冲) (日本SMC)，配脚踏阀；
g) 老化升降机出口配1400mm双列加速皮带机
五、 来福轮返修线
1． 基本结构：
a) 线体尺寸：L11552×W852×H770mm ：1条
线体尺寸：L14002×W852×H770mm ：1条
b)导 轨：采用23×110怡锋专用铝型材YFA029；
c)来复轮：采用φ48来复轮；
d)两端采用牛眼滚珠台进出；
2. 技术参数：
a)工装板距地面高度：770±30mm；
六、 动力装置：
1． 动力装置：预总装线、老化线、细调线动力（12套）：
a) 马达牙箱: 采用 2HP台湾东元马达和1/50城邦牙箱；
b) 支架：方通、角铁及槽钢焊接而成，封板采用A3钢板折边而成；
七、 固定移载机
1.功 能：把工装板从一条线体移动到另一线体使用。
2.结 构：支架为A3钢板折边，护边为铝型材YFA029。
3.工装板进出：采用90W台湾东力马达带动两条W60粗面防滑皮带传动。
4.电器控制：采用PLC自动控制。
八、顶升移载机
1.功 能：作为产品从一条线体移动到另一线体使用的。
2.结 构：支架为A3钢板折边，安装在倍速线内。
3.工装板进出：采用90W台湾东力马达带动两条W60粗面防滑皮带传动。
4.顶起机构：采用SMCφ80-50标准气缸。
5.电器控制：采用PLC自动控制。
九、QA检测台
1.功 能：作为抽检产品用，自动进出，人工旋转；
2.结 构：支架为A3钢板折边，护边为铝型材；
3.进 出：采用90W台湾东力马达带动两条W60粗面防滑皮带传动；
4.顶起机构：采用SMCφ80-50标准气缸；
5.顶起控制：采用人工脚踏阀控制；
6.进出控制：通过手动按钮人工控制。
十．老化升降机

1．功 能：该机作为上、下工装板运送使用之目的。
2．基本结构：a．吊斗式往复提升机；
b．□75×75方通和75×150扁通作支架；
c．外框铝合金和有机玻璃组装；
d．升降机升降采用2HPSEW刹车马达连牙箱带动吊篮机构；
e．上、下运动限位采用导向轮方式；
f．吊蓝进出工装板采用90W台湾东力马达带动两条W60粗面防滑皮带传动。
3．技术参数：a．提升机节拍：16秒；
b．有效提升行程：约2450mm；
c．提升最大重量：200KG；
d．电器采用 PLC控制。
十一．加速皮带机
1．基本结构：a．加速段采用铝材护边，支架采用A3 钢板折边制成；
b．采用90W台湾东力马达带动两条W60粗面防滑皮带传动。
2．技术参数：a．加速段尺寸：1400mm ；
b．速度：22米/秒；
c．电器采用PLC控制。
十二．空中平移小车
1．基本结构：a．小车采用铝材护边，方通及角铁焊接框架及导轨；
b．车内采用90W台湾东力马达带动两条W60粗面防滑皮带传动。
c．车斗采用0.37KW SEW刹车马达带动；
2．技术参数：a．车斗尺寸：1400*852mm ；
b．节 拍：16秒；
c．变频调速：0.37KW；
d．电器采用PLC控制。
十三.工装板
1.规格:L1000×W800×H32mm。
2.工装板对角安有两个三孔万用插座。
3.工装板背面装有三条导电铜条。
4.工装板正面贴2mm绿色防静电胶皮
5．工装板表面配固定扣位和固定胶带和OK，NG开关
十四.电气控制部分
1. 全线共设总控制柜二个；采用PLC控制；
2. 导电轨和插座的电源由隔离变压器供应；
3. 所有的配电柜要求式样、尺寸、比例及颜色统一，
4. 电源线采用三相五线制。
十五．生产设备配套件及外购件清单
序号
名称
规格或型号
产地或产家
备注
1
铝导轨
YFA006A, YFA036B, YFA029等
深圳
表面镀膜处理
2
差速输送链
RF2060,2.5倍速
苏州链条厂
节距38.1
3
方钢、角钢、钢板等黑色金属
□2〃×2〃□1.5〃×1.5〃、t1、t2等
国产

4
电机+牙箱
2HP
台湾东元+城邦

5
电机
90W
台湾东力

6
小阻挡
φ50-30，带缓冲
日本SMC

7
顶升气缸
Ф80×50气缸
日本SMC

8
限流器
ASZ001F
日本SMC

9
消声器
AN系列
日本SMC

10
PLC机
C60P、C40P等系列
三菱

11
插座
二位三孔万能
稳不落

12
光电开关
各种
日本OMROM

13
变频器
2HP等
三菱

14
日光灯管
40W或T8
飞利普

15
行程开关
各种
日本OMROM

16
升降机用电机
2HP
SEW
