Cam闹钟实例3.doc

图4-2-5-3
步骤六：钟面Cut特征
按Esc退回到主菜单下
使用 改变图形视角
改变图层Level，把图层切换到线框图层Wireline
使用辅助菜单更改成另一种颜色Color
确保构图平面为俯视图T，工作深度Z可以为任意，这里为默认
按Alt+S取消着色Shading
CreateArcCirc pt+rad
此时系统提示输入半径值，这里输入4
输入（0 ，46）作为圆的定位点
按Esc退出返回到主菜单
改变图层Level，把图层切换到实体图层Solids
SolidsExtrude选择上一步所绘的圆（使用Reverse It改变箭头的方向，这里为向下）Done 此时弹出Extrude Chain对话框，参数设置如图4-2-6-1所示

图4-2-6-1

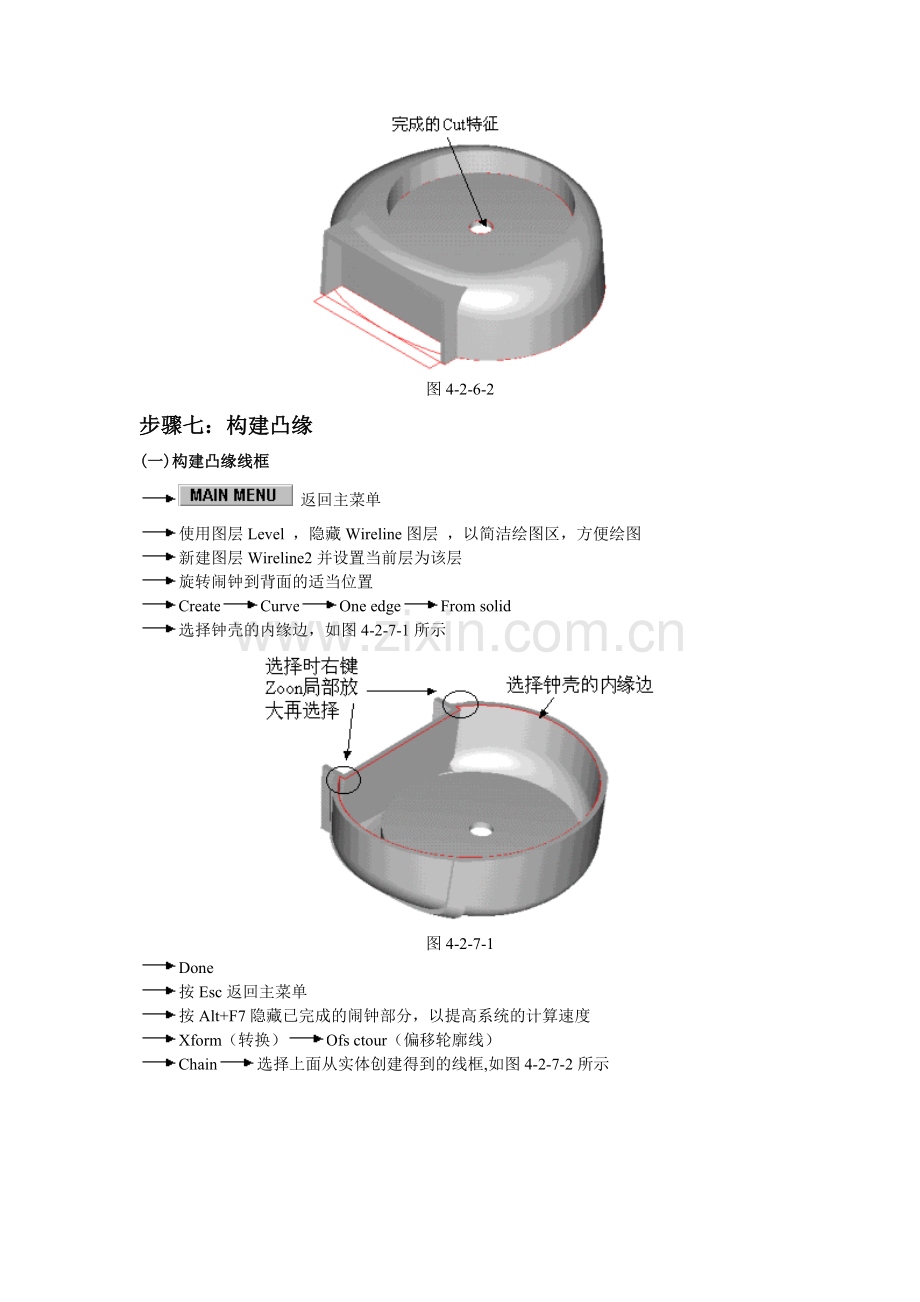

按Alt+S给闹体着色Shading，如图4-2-6-2所示

图4-2-6-2
步骤七：构建凸缘
(一)构建凸缘线框
返回主菜单
使用图层Level ，隐藏Wireline图层 ，以简洁绘图区，方便绘图
新建图层Wireline2并设置当前层为该层
旋转闹钟到背面的适当位置
CreateCurveOne edgeFrom solid
选择钟壳的内缘边，如图4-2-7-1所示

图4-2-7-1
Done
按Esc返回主菜单
按Alt+F7隐藏已完成的闹钟部分，以提高系统的计算速度
Xform（转换）Ofs ctour（偏移轮廓线）
Chain选择上面从实体创建得到的线框,如图4-2-7-2所示

图4-2-7-2
End here
Done 此时弹出轮廓偏移对话框，参数设置如图4-2-7-3所示

图4-2-7-3 Offset Contour对话框
注：1、当选择的线框为顺时针时 , 偏移向左 (即向内) 偏移
2、当选择的线框为逆时针时 , 偏移向右 (即向外) 偏移 , 如图所示
(二)构建凸缘Lip
返回主菜单
改变图层Level，把图层切换到实体图层Solids
SolidsExtrude分别选择线框1和线框2 , 如图4-2-7-4所示

图4-2-7-4
End here
Done 保证拉伸的方向为向下
Done
此时弹出参数对话框,参数设置如图4-2-7-5所示

图4-2-7-5
确定OK , 完成的凸
缘如图4-2-7-6所示

图4-2-7-6
使用图层Level , 把Wireline2图层隐藏,并设置当前图层为Solids图层
按Alt+F7UnBlank在绘图区选择要显示的闹钟
按Esc退出即可显示闹钟
旋转闹钟到背面适当的位置,以便看到凸
缘和钟体
SolidsBooleanAdd分别选择钟体和凸
缘
Done 完成凸
缘与钟体的布尔加,如图4-2-7-7所示

图4-2-7-7
步骤八：钟顶开口Cut特征
（一）构建Cut线框
按Esc退出返回到主菜单
按Alt+S取消着色Shading
改变图层Level，把图层切换到线框图层Wireline
使用 改变图形视角Gview为前视图F (此时构图平面也随着改变为F)
确保工作深度改为-46
CreateRectangle1 Point 此时弹出参数对话框，参数设置如图4-2-8-1所示

图4-2-8-1
确定后，此时鼠标上有一矩形，直接在键盘上输入定位点（0 ，-2）Enter
按Esc退回到Create菜单下
ArcCirc pt+rad
此时系统提示输入半径值，这里输入：100Enter (或右键)
输入圆的定位点为：（0 ，-88.5）
按Esc退回到主菜单（或按直接退回）
ModifyTrim3 entities 如图4-2-8-2所示，按顺序分别选择图中的1、2、3

图4-2-8-2
按Esc返回到主菜单
Delete (或直接使用快捷按钮) 删除图4-2-8-3中的线段4 ,所得如图4-2-26所示

图4-2-8-3
按Esc返回到主菜单
ModifyFilletRadius：3 （设置Angle<180为S ,Trim为Y）
分别选择图4-2-8-3中的1、2和3、4处
所得的线框如图4-2-8-4所示

图4-2-8-4
按Esc退出，返回到主菜单
（二）构建Cut特征
使用 改变图形视角
改变图层Level，把图层切换到实体图层Solids
SolidsExtrude选择上一步得到的Cut线框
Done (Reverse It改变箭头方向为向后) 如图4-2-8-5所示

图4-2-8-5
Done 此时弹出Extrude Chain对话框，参数设置如图4-2-8-6所示

图4-2-8-6
确定OK
按Alt+键盘上的方向键（或直接使用）
按Alt+S给钟体着色，即可看到已完成的Cut特征，如图4-2-8-7所示

图4-2-8-7
步骤九：构建钟面修饰：耳朵
（一）构建线框
返回到主菜单
使用 改变闹钟的图形视角
改变图层Level，把图层切换到线框图层Wireline
使用Alt+F7隐藏已完成的钟体（或用菜单ScreenBlank）
选择钟体，按Esc退出，此时闹钟已被隐藏
使用辅助菜单更改为另一种颜色Color
XformOfs ctour
选择如图4-2-9-1所示的轮廊线

图4-2-9-1
Done 此时弹出Offset Contour参数对话框
参数设置如图4-2-9-2所示

图4-2-9-2
确定OK，此时得到的偏移线的颜色与原来的一样
使用 清除颜色Clear Color (或使用菜单ScreenClr colors)
(二)构建耳朵Extrude实体
返回到主菜单
改变图层Level，把图层切换到实体图层Solids
SolidsExtrude右键选择Zoon选择上一步偏移得到的轮廊线

技巧：此步选择偏移线因为偏移量小，很难选择到我们想要的轮廊线。怎么办？右键选择Zoon （或使用）部分放大，Unzoon为撤消部分放大。

右键选择Unzoon
Done (Reverse It改变箭头的方向为向上)
Done弹出Extrude Chain对话框，如图4-2-9-3所示：

图4-2-9-3 Extrude Chain
选Create Body表示为创建实体，如图4-2-9-3之1
指定创建的实体拉伸的高度为28.5，如图4-2-9-3之2
指定拔模斜度为3，如图4-2-9-3之3
OK。此时可在键盘按Alt+S对已建的实体着色，得到耳朵实体如图图4-2-9-4所示：

图4-2-9-4
(三)变半径倒圆Variable Radius
Fillet只选择边Edges为Y，其它都为N，如图4-2-9-5所示：

图4-2-9-5
选实体上表面的边缘Edges,如图4-2-9-6所示：

图4-2-9-6 选择边缘线
Done确定，弹出Fillet Parameters倒圆参数对话框，参数设置如图4-2-9-7所示

图4-2-9-7 倒圆Fillet Parameter
选择变半径倒圆Variable Radius 如图4-2-9-7之1

选择过度圆滑Smooth且在Overflow选择Maintain Edge，以使倒圆的端点处能够圆滑过度（因为我们选择的8段边缘线Edges是线段，线段与线段之间是共同的端点），如图4-2-9-7之2
分别选击8段边缘Edges (Edge1~Edge8)的端点Vertex (每段Edge都有两个Vertex ,点击每条Edge前面的+即可看到两个Vertex ,如图4-2-9-7之3)，然后分别在如图4-2-9-8之4的框中输入对应的Radius值，各Radius的对应值如图4-2-9-8所示
