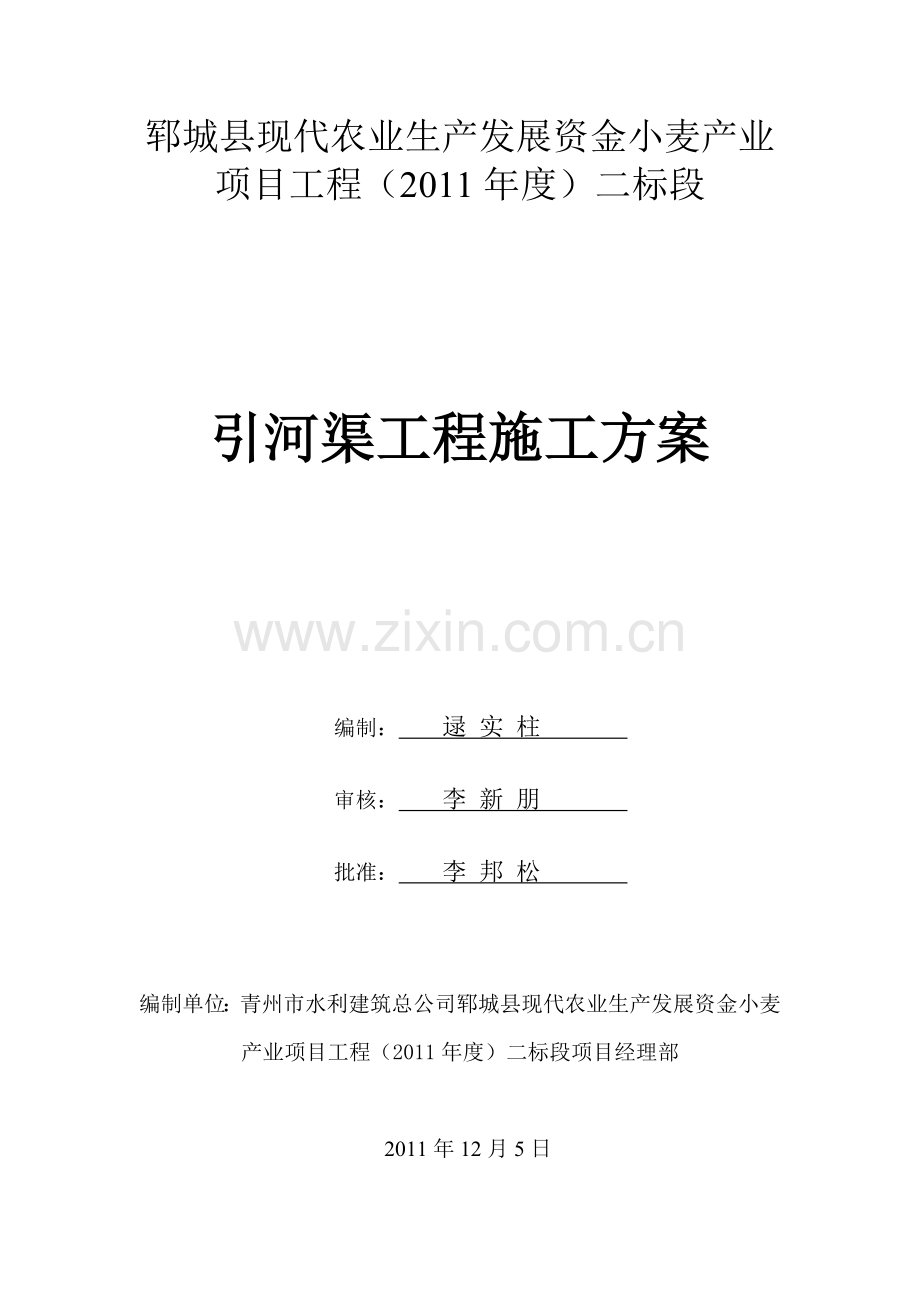

郓城县现代农业生产发展资金小麦产业项目工程（2011年度）二标段

引河渠工程施工方案

编制： 逯 实 柱
审核： 李 新 朋
批准： 李 邦 松

编制单位：青州市水利建筑总公司郓城县现代农业生产发展资金小麦产业项目工程（2011年度）二标段项目经理部

2011年12月5日

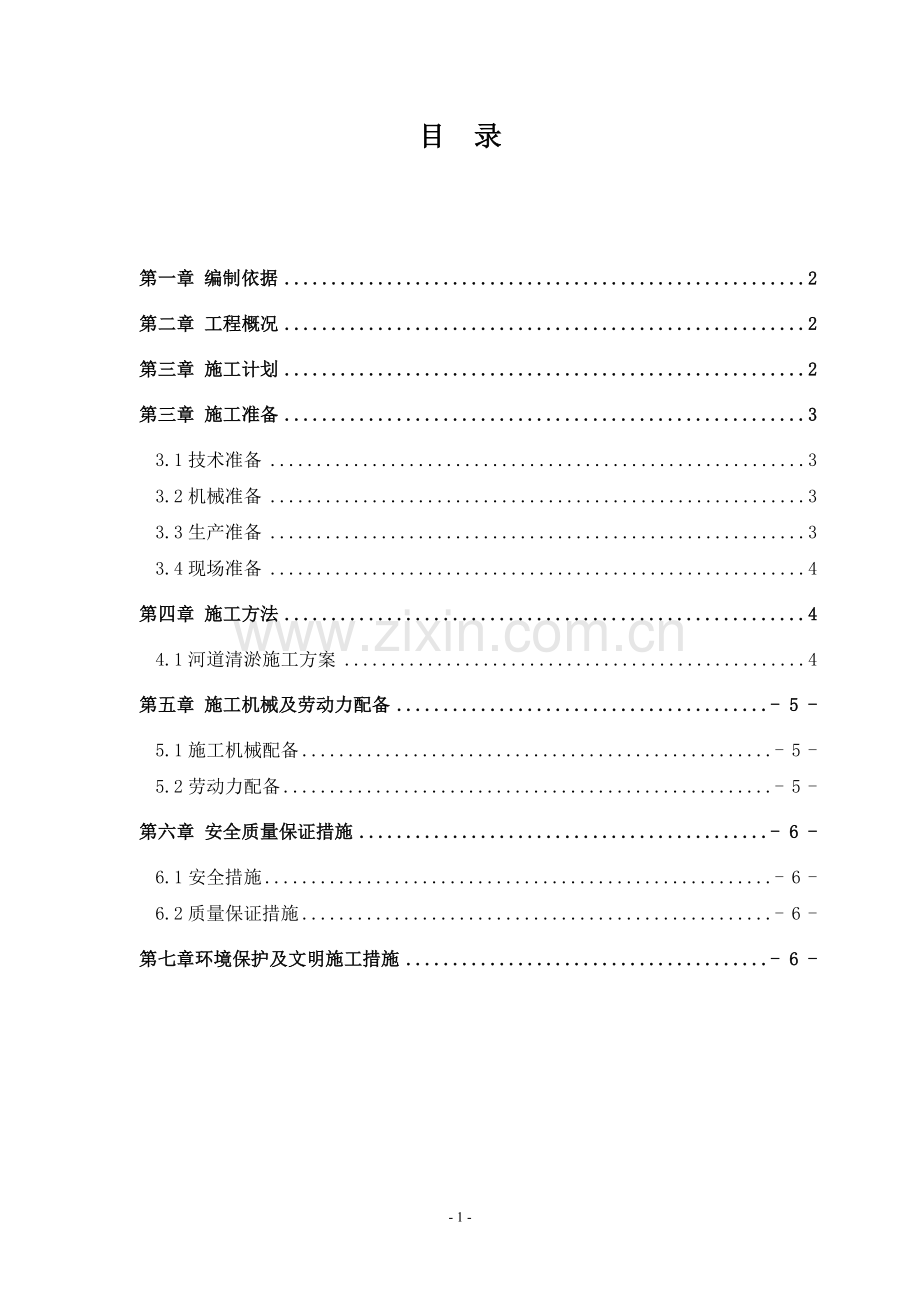

目 录

第一章 编制依据 2
第二章 工程概况 2
第三章 施工计划 2
第三章 施工准备 3
3.1技术准备 3
3.2机械准备 3
3.3生产准备 3
3.4现场准备 4
第四章 施工方法 4
4.1河道清淤施工方案 4
第五章 施工机械及劳动力配备 - 5 -
5.1施工机械配备 - 5 -
5.2劳动力配备 - 5 -
第六章 安全质量保证措施 - 6 -
6.1安全措施 - 6 -
6.2质量保证措施 - 6 -
第七章环境保护及文明施工措施 - 6 -

第一章 编制依据
1、 郓城县现代农业生产发展资金小麦产业项目工程（2011年度）施工图纸；
2、有关技术及安全操作规范；
3、山东省土方运输、堆弃有关规定；
4、施工现场实际情况及我单位类似工程施工经验；
5、计划工期：2011年12月7日至2012年3月25日。

第二章 工程概况
郓城县现代农业小麦产业项目（2011年度）二标段位于山东省菏泽市郓城县张营镇境内，引河渠清淤工程包括一分干、二分干、吴店沟，一分干起点为蔡村庄，终点为前唐楼村，二分干起始点为郓巨河，终点至济宁市嘉祥县边界，吴店沟连接三分干、二分干、一分干和郓城新河，全场约18.9km，设计河道断面底宽5m，坡比1:2。主要建筑物包括：引水涵洞维修2座、浆砌块石挡土墙、浆砌条料石护坡、桥闸敦。附属物有：砼沿石、预制混凝土矩形板、混凝土平板闸门。按照业主要求，2012年3月底竣工验收。

第三章 施工计划
本标段土石方工程包括：开挖一般土方方约300000m3，人工挖运土方约400m³。河道清淤全长18.9km。其中张营镇政府驻地河道清淤工程有几处私人建筑交通用地，施工时请各方协调按照实际情况处理。
根据本标段工程内容,结合工程量和施工特点,为实现合同工期目标，我方计划于2011年12月7日至2012年3月5日期间进行河道清淤及渣土外运施工，总工期29天。河道清淤施工期间主要受冬季低温雨雪天气及等不稳定的因素影响。本河道主要是粘粒、粉粒和细砂土，垂直和平面分布上比较复杂，属软土地质，但土体的物理学指标稳定，地基受压层内无不易处理的软弱夹层。各层水的渗透能力较弱，地下水为重碳酸一钙镁型，对混凝土无侵蚀性。
第三章 施工准备
施工准备工作内容包括技术准备、材料机具准备、生产准备、施工现场准备几个方面，要求做到施工场地五通（水通、电通、道路通、电话通、排水通），一平（场地平整），五落实（技术、劳动组织、材料、机具、现场设施落实）。为此部署做好以下几方面工作：
3.1技术准备
3.1.1复核施工图纸
项目技术负责人组织有关人员进行图纸复核，形成图纸复核记录。根据设计图纸断面要求的河道清淤标高进行现场放样。施工过程中严格按照设计河底标高进行开挖。
3.1.3技术交底
项目技术负责人将工程施工概况、施工方案、施工工艺、质量标准、安全技术措施等及时向有关施工人员进行详细技术交底；组织人员进行安全教育和技术交底，建立现场质量保证体系；制定施工计划和作业细则，保证开工前所有准备工作，一切准备就绪；组织现场施工人员学习施工工艺和安全操作规程，进行相应的技术培训。
3.2机械准备
3.2.1机械设备
机械进场后及时进行调试，并做好保养，确保机械状态良好。
3.3生产准备
1、掌握气象资料，综合组织施工全过程的均衡施工，制定雨雪、低温等恶劣天气下的施工措施。
2、根据施工总平面布置规划，安装调试好机械设备，经查验后才投入使用，施工现场做好安全文明生产所必需的人员、机械、物资的投入。
3、对现场已有的临时运输道路进行修复，施工场地硬地化。各种施工机械设备安装就位。
3.4现场准备
施工过程中避免多个工种在同一场地、同一区域进行施工而相互牵制、相互干扰。施工平面设专人负责管理，使各项材料、机具等按已审定的现场施工平面布置图的位置堆放。由于清淤线路较长，施工现场临时用电利用柴油发电机进行发电。
第四章 施工方法
4.1河道清淤施工方案
4.1.1清淤施工方法
本标段淤泥厚度约为0.2m~1.9m，河道清淤断面约22m~25m，根据本标段河道具体情况，经过施工调查及清淤方案论证，我标段确定采用机械直接下河作业挖出淤泥，分部分段进行疏浚，长臂挖机配合转土的施工方法。
1、施工顺序为：从本标段河道中点里程O+000作为清淤起点，向下游开挖。具体施工步骤如下：填筑围堰—→抽水—→清理淤泥、渣土—→测量放样—→监理工程师验收—→挖掘机开挖—→底坡清理—→验收。
2、机械准备，车载抽水机2台，普通挖掘机6台。河道清淤按照两个施工分段同时进行流水线施工、按照先中央后两侧的顺序施工。首先在河道狭窄处填筑围堰，然后用车载抽水机进行抽水。先进行河道中央的淤泥挖掘，我标段河道清淤断面宽度要挖到22米至25米之间，施工时两台挖掘机同时在两岸开挖。本次河道清淤地段主要位于张营镇公路南侧，白天、夜晚车辆大量通行。因此需根据淤泥量和施工工期合理安排清淤施工。由于本段清淤工程量大工期紧，考虑安排夜间清淤施工及抽水。
4、清淤过程中由于河底标高无法清楚的检测到，故需准备探杆一套，在一定区域内清淤完成后，检测人员立即用探杆检测清淤深度，避免出现漏挖或开挖深度不够的区域。
第五章 施工机械及劳动力配备
5.1施工机械配备
主要施工机械设备表
序号
机械设备名称
型号
规格
数 量
国别
产地
额定功率（KW）
备注
1
反铲挖掘机
PC200
3
日本
66

2
反铲挖掘机
PC60
2
日本
46

3
长臂挖掘机

1
中国

4
自卸汽车
东风-153
20
武汉

5
装载机
ZL50
2
厦门
126

6
交通车

1

7
柴油离心泵
CL-7
2
淄博
5

5.2劳动力配备
根据现场需求，我标段拟投入劳动力25人，包括挖现场施工员2名、挖掘机司机5名、机械操作工5名、生产调度3名、杂工10名，分别安排在清淤现场、围堰抽水场。
第六章 安全质量保证措施
6.1安全措施
1、项目部建立施工安全领导小组，项目经理任组长，划分领导机构、明确个人职责，健全安全防护制度。
2、作业时，设专人统一指挥，相互配合，由机械现场调度员统一指挥，配合机械作业人员。各种施工、操作人员须经安全培训，不得无证上岗，各种作业人员应配带相应的安全防护用具和劳保用品。严禁操作人员违章作业，管理人员违章指挥。
3、施工场地要设置交通红灯、交通指示牌及专职疏导人员，以便疏导行人及车辆。施工道口设置明显标语牌，并设专人看守，疏导交通。
4、各种机械要有专人负责维修、保养，并经常对机械的关键部位进行检查，预防机械故障及机械伤害的发生。运输车辆服从指挥，信号要齐全，不得超速，过岔口、遇障碍物时减速鸣笛，制动器齐全，功能良好。
5、施工现场设置专职安全员，对施工人员经常进行安全教育，提高安全意识，每周开一次安全例会。
6.2质量保证措施
1、在每道工序施工前，施工员依据施工图纸、施工方案对有关施工组进行技术、质量、书面交底，交底内容包括：操作方法、操作要点及质量标准等。
2、严格执行自检制度，检测人员及时对已完工作面进行检测，避免出现重复施工现象。
3、施工完成并经自检合格后方可向监理工程师及有关上级部门报检、交接。
第七章环境保护及文明施工措施
1、严格执行国家有关部委、当地建委关于“文明施工”的有关条例。
2、建立健全文明施工组织及责任制,对施工的全过程、全方位实行项目经理负责制，管理人员责任制，强化文明施工管理。
3、由文明施工小队负责现场及道路洒水防尘工作，保证道路有车辆通过时不扬尘且无水洼、泥浆。
4、租用符合环保要求的运输车辆并与之签订协议：
a.进入现场放慢车速，防止扬尘。
b.车厢苫盖严密，防止洒落或细小颗粒材料的飞扬。
c.外租车辆必须接受环保部门及施工单位的检查。
d.禁止车辆带泥上路。
并且严格按照相关部门有关规定要求提供：《道路运输经营许可证》、《城市垃圾（建筑垃圾）准运证》、《深圳特区大型运输车辆临时通行证》即泥头车“三证”
5、在新建道路外侧设围挡，使施工区与社会交通隔开。

后附清淤施工进度计划横道图。
