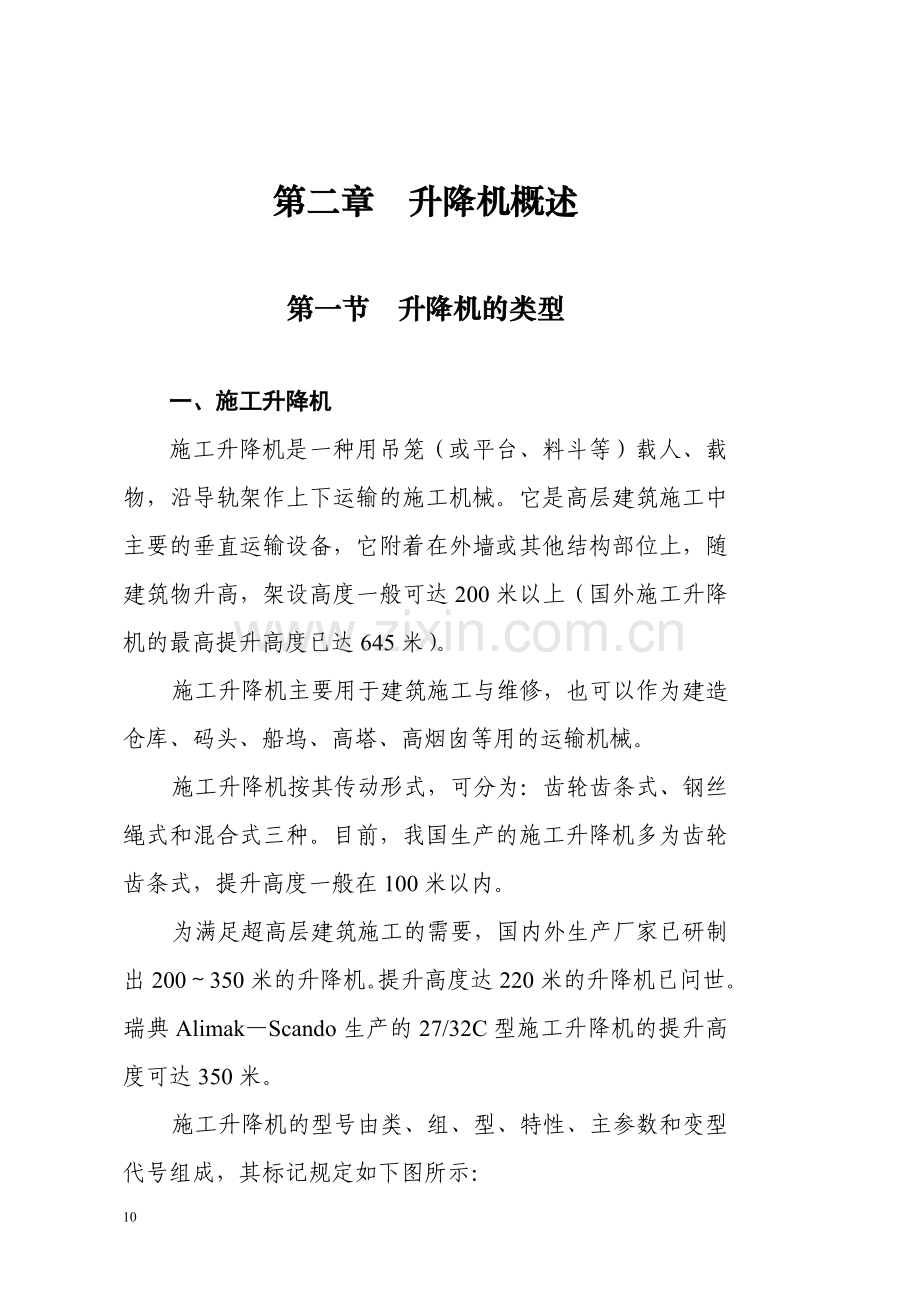

第二章 升降机概述

第一节 升降机的类型

一、施工升降机
施工升降机是一种用吊笼（或平台、料斗等）载人、载物，沿导轨架作上下运输的施工机械。它是高层建筑施工中主要的垂直运输设备，它附着在外墙或其他结构部位上，随建筑物升高，架设高度一般可达200米以上（国外施工升降机的最高提升高度已达645米）。
施工升降机主要用于建筑施工与维修，也可以作为建造仓库、码头、船坞、高塔、高烟囱等用的运输机械。
施工升降机按其传动形式，可分为：齿轮齿条式、钢丝绳式和混合式三种。目前，我国生产的施工升降机多为齿轮齿条式，提升高度一般在100米以内。
为满足超高层建筑施工的需要，国内外生产厂家已研制出200～350米的升降机。提升高度达220米的升降机已问世。瑞典Alimak—Scando生产的27/32C型施工升降机的提升高度可达350米。

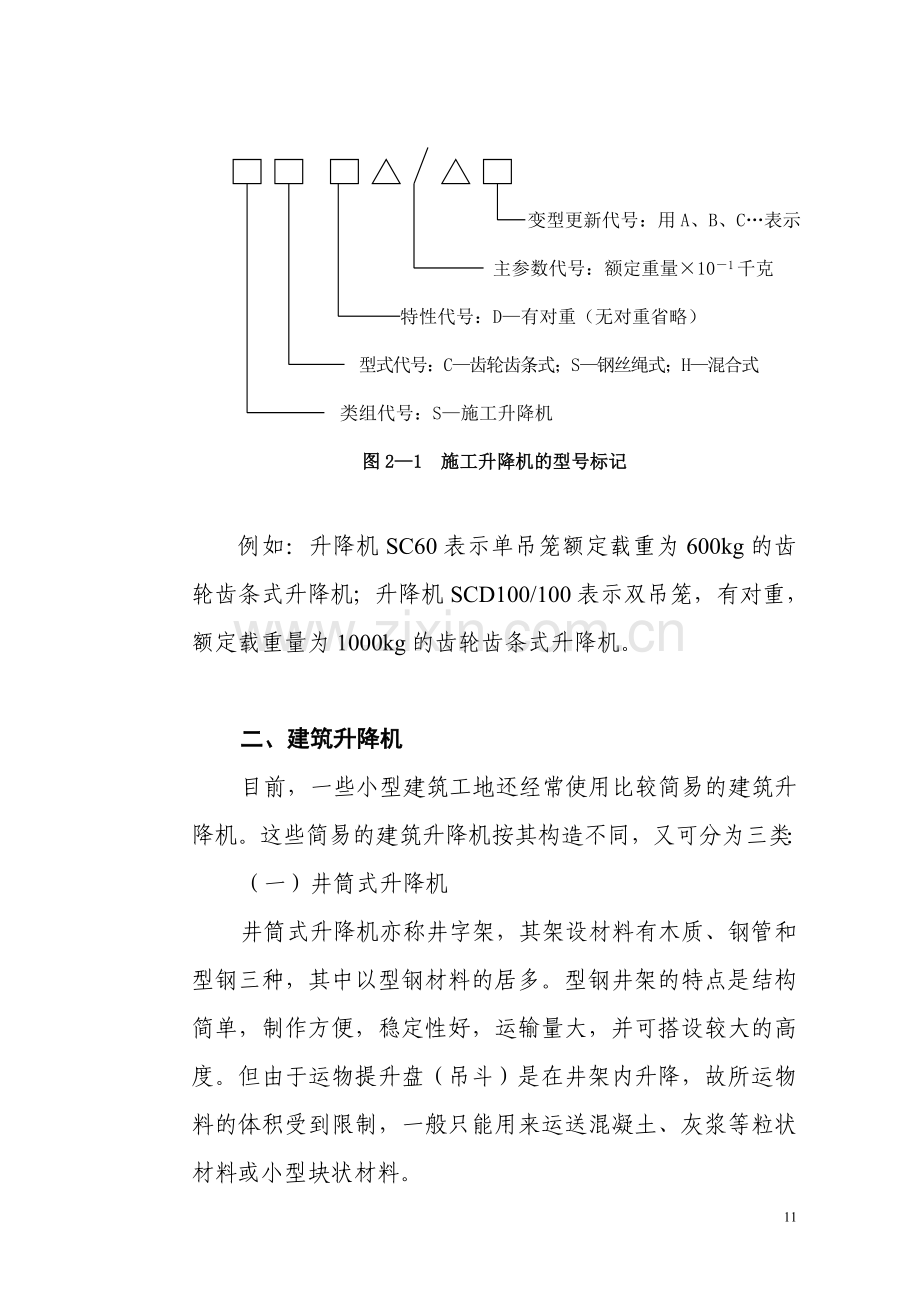

施工升降机的型号由类、组、型、特性、主参数和变型代号组成，其标记规定如下图所示：

变型更新代号：用A、B、C…表示

主参数代号：额定重量×10－1千克

特性代号：D—有对重（无对重省略）

型式代号：C—齿轮齿条式；S—钢丝绳式；H—混合式

类组代号：S—施工升降机

图2—1 施工升降机的型号标记

例如：升降机SC60表示单吊笼额定载重为600kg的齿轮齿条式升降机；升降机SCD100/100表示双吊笼，有对重，额定载重量为1000kg的齿轮齿条式升降机。

二、建筑升降机
目前，一些小型建筑工地还经常使用比较简易的建筑升降机。这些简易的建筑升降机按其构造不同，又可分为三类：
（一）井筒式升降机
井筒式升降机亦称井字架，其架设材料有木质、钢管和型钢三种，其中以型钢材料的居多。型钢井架的特点是结构简单，制作方便，稳定性好，运输量大，并可搭设较大的高度。但由于运物提升盘（吊斗）是在井架内升降，故所运物料的体积受到限制，一般只能用来运送混凝土、灰浆等粒状材料或小型块状材料。
（二）门式升降机
门式升降机亦称龙门架，其特点是构造简单、制作容易，拆装方便。由于运物吊盘是在两组构架之间升降，吊盘的平面尺寸较大，因此可运送较大尺寸的物体（包括手推车、门窗框、门窗扇等），使用时较井字架更为方便，目前广泛应用于小型建筑工地。
（三）导杆式升降机
导杆式升降机是一种轻型的升降机，其装料平台在导杆的一侧。目前采用的大多为双导杆式，因其装有两根导杆，且能自升平衡，不需另加配重，故一般制作成移动式，广泛适用于低层工业与民用建筑工地。

第二节 施工升降机的构造

施工升降机主要由底笼（外笼）、导轨架、梯笼（里笼）、驱动机构、安全装置、附墙架、对重装置和起重拔杆等构成。
底笼主要包括底盘和安全栅。底盘下与升降机基础连接，底盘上与底层导轨架连接。安全栅是在地面上围成一个空间，防止梯笼上下运行时闲人进出而发生安全事故。底笼入口门装有带机械和电气的联锁装置。当梯笼在上方运行时锁住，安全栅上的门无法打开。直至梯笼降至地面后，联锁装置才能解脱。
导轨架是梯笼运行轨道的支撑架，由带有齿条的标准节连接而成。带对重的升降机的标准节则装有对重滑道。

图2－2 施工升降机总图
1-附墙支撑；2-自装起重机；3-限速器；4-梯笼；5-立柱导轨架；6-楼梯门；7-底笼及平面主框架；8-驱动机构；9-电气箱；10-电缆及电缆箱；11-地面电气控制箱

梯笼通过若干对滚轮附着在导轨架上。梯笼的两侧都装有门，一侧为入口门，另一侧为通向楼层的门。笼门都带有机械和电气联锁装置，当笼门打开时，电气联锁使梯笼不能运行。而在梯笼运行时，如门打开，梯笼将自动停止。
驱动装置是驱动梯笼上下运行的部件。齿轮齿条式施工升降机的驱动装置主要包括电动机，行星变速器，蜗轮减速器和齿条等。
安全装置是防止发生梯笼冒顶和坠落事故，保证梯笼安全运行的装置，包括限制速度装置、最高限位和停车限位装置，电机制动器、紧急制动器、断绳保护开关和塔形缓冲弹簧等。
附墙架是保证导轨架结构稳定和垂直度的装置，由连墙架和立管架构成。立管架与底笼立管连接。连墙架分成两片，一端均与主管架相连接，另一端则分别与梯架和墙体连接，当立管架与墙面距离大于1米时，可再增加一排立管（用扣件钢管搭设）。
对重装置用以平衡和提高电梯的载重量，沿固定在立柱上的导轨运行。
自装起重机（小拔杆）是装拆导轨架标准节的部件，装在梯笼顶上。

第三节 施工升降机的技术性能、基本参数

几种常用的国产施工升降机的技术性能见下表：

14

升降机型号
额 定 值
最大提
升高度
（m）
传动型式
吊 笼
导轨架标准节
电动机
功 率
（kw）
对重
（kg/台）
整机重量
（kg）
生产厂家
载重量
（kg）
乘员人数
（人/笼）
提升速度
（m/min）
数量
尺寸
长×宽×高
（m）
单重
（kg）
断面尺寸
（m×m）
长度
（m）
重量
（kg）
SCD100
1000
12
34.2
100
齿轮齿条
1
3×1.3×2.8
1730

1.508
117
5
1700

北京市设备安装工程机械厂
SCD100/100
1000
12
34.2
100
齿轮齿条
2
3×1.3×2.8
1730

1.508
161
5
1700

SC120Ⅰ型
1200
12
26
80
齿轮齿条
1
2.5×1.6×2
700

1.508
80
7.5

SC120Ⅱ型
1200
12
32
80
齿轮齿条
1
2.5×1.6×2
950

1.508
80
5.5

SCD200型
2000
24
40
100
齿轮齿条
1
3×1.3×2.7
1800

1.508
117
7.5
1700

SCD200/200Ⅰ型
2000
24
40
100
齿轮齿条
2
3×1.3×2.7
1800

1.508
161
7.5
1700

SCD200/200Ⅱ型
2000
24
40
150
齿轮齿条
2
3×1.3×3.0
1950

1.508
220
7.5
1700

SC80
800
8
24
60
齿轮齿条
1
2×1.3×2.0

Δ
0.45×0.45
1.508
83
7.5

4980（50m高）
上海宝山建筑机械厂
SCD100/100A
1000
12
37
100
齿轮齿条
2
3×1.3×2.5

□
0.8×0.8
1.508
163
11
1800
27500（100m高）
SCD200/200
2000
15
36.5
150
齿轮齿条
2
3×1.3×2.5

□
0.8×0.8
1.508
163
7.5
1300
27880（102m高）
SCD200/200A
2000
15
31.6
220
齿轮齿条
2
3×1.3×216
2100
□
0.8×0.8
1.508
190
11
2000

SC120型
1200
12
32
80
齿轮齿条
1
2.5×1.6×2.0

Δ
0.45×0.45
1.508
83
7.5

5830（50m高）
SCD120/120A
1200
15
35
120
齿轮齿条
2
3×1.3×2.6

□
0.8×0.8
1.508
178
5
2200
30250（100m高）
江苏连云港机械厂
SCD200/200A
2000
25
35
100
齿轮齿条
2
3×1.3×2.6

□
0.8×0.8
1.508
178
9.5
2200
29500
SC200/200-D
2000
19
38.5
150
齿轮齿条
2
3×1.3×2.7

□
0.71×0.71
1.508
192
7.5
1386

红岩机械厂
SC200-D
2000
19
38.5
150
齿轮齿条
1
3×1.3×2.7

□
0.71×0.71
1.508
159
7.5
1380

15
常用国产施工升降机（SC系列）的型号、规格和性能
