平屋面技术交底记录.doc

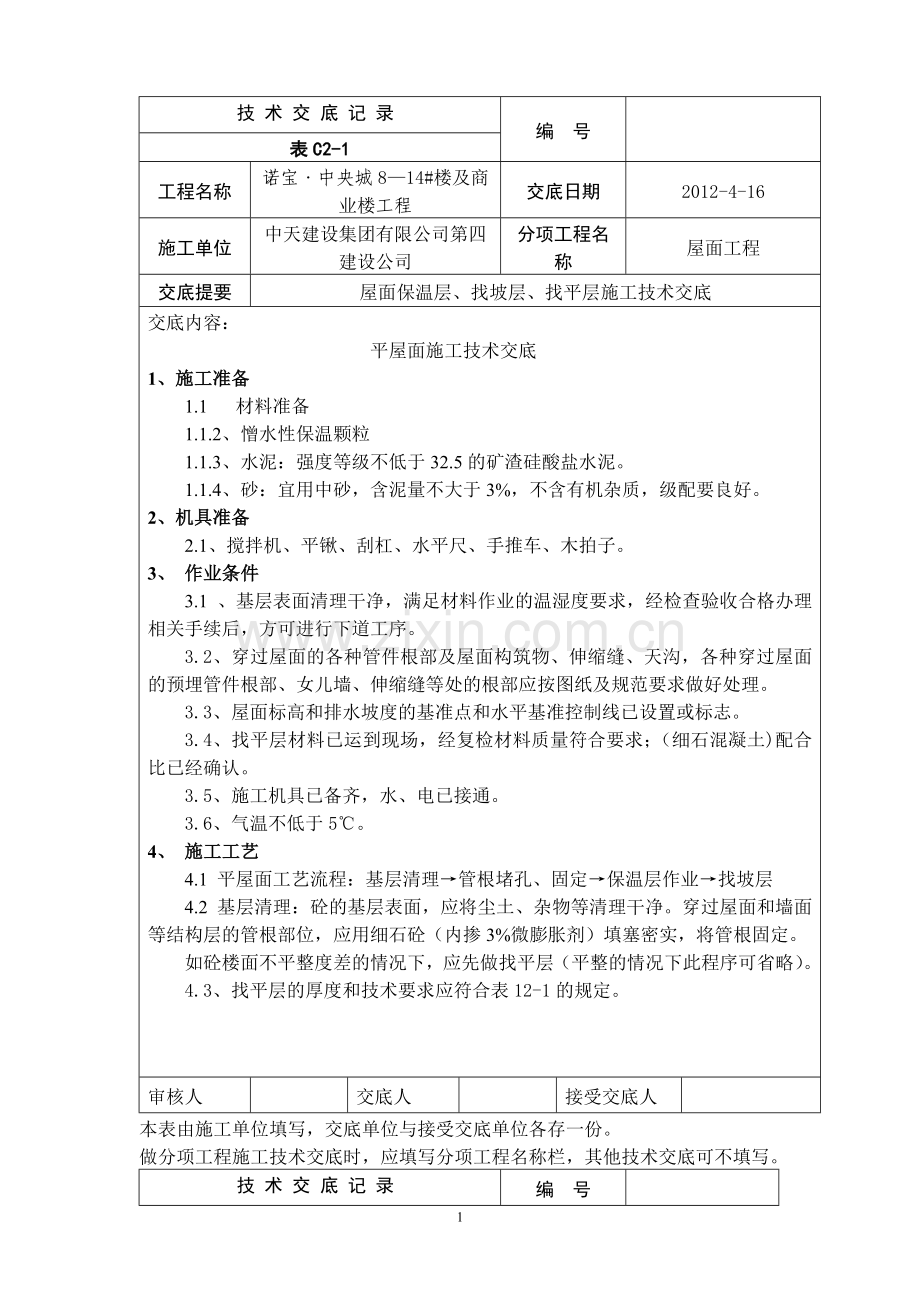

技术交底记录
编 号

表C2-1
工程名称
诺宝·中央城8—14#楼及商业楼工程
交底日期
2012-4-16
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
屋面工程
交底提要
屋面保温层、找坡层、找平层施工技术交底
交底内容：
平屋面施工技术交底
1、施工准备
1.1 材料准备
1.1.2、憎水性保温颗粒
1.1.3、水泥：强度等级不低于32.5的矿渣硅酸盐水泥。
1.1.4、砂：宜用中砂，含泥量不大于3%，不含有机杂质，级配要良好。
2、机具准备
2.1、搅拌机、平锹、刮杠、水平尺、手推车、木拍子。
3、 作业条件
3.1 、基层表面清理干净，满足材料作业的温湿度要求，经检查验收合格办理相关手续后，方可进行下道工序。
3.2、穿过屋面的各种管件根部及屋面构筑物、伸缩缝、天沟，各种穿过屋面的预埋管件根部、女儿墙、伸缩缝等处的根部应按图纸及规范要求做好处理。
3.3、屋面标高和排水坡度的基准点和水平基准控制线已设置或标志。
3.4、找平层材料已运到现场，经复检材料质量符合要求；（细石混凝土)配合比已经确认。
3.5、施工机具已备齐，水、电已接通。
3.6、气温不低于5℃。
4、 施工工艺
4.1 平屋面工艺流程：基层清理→管根堵孔、固定→保温层作业→找坡层
4.2 基层清理：砼的基层表面，应将尘土、杂物等清理干净。穿过屋面和墙面等结构层的管根部位，应用细石砼（内掺3%微膨胀剂）填塞密实，将管根固定。
如砼楼面不平整度差的情况下，应先做找平层（平整的情况下此程序可省略）。
4.3、找平层的厚度和技术要求应符合表12-1的规定。
审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
技术交底记录
编 号

表C2-1
工程名称
诺宝·中央城8—14#楼及商业楼工程
交底日期
2012-4-16
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
屋面工程
交底提要
屋面保温层、找坡层、找平层施工技术交底
交底内容：

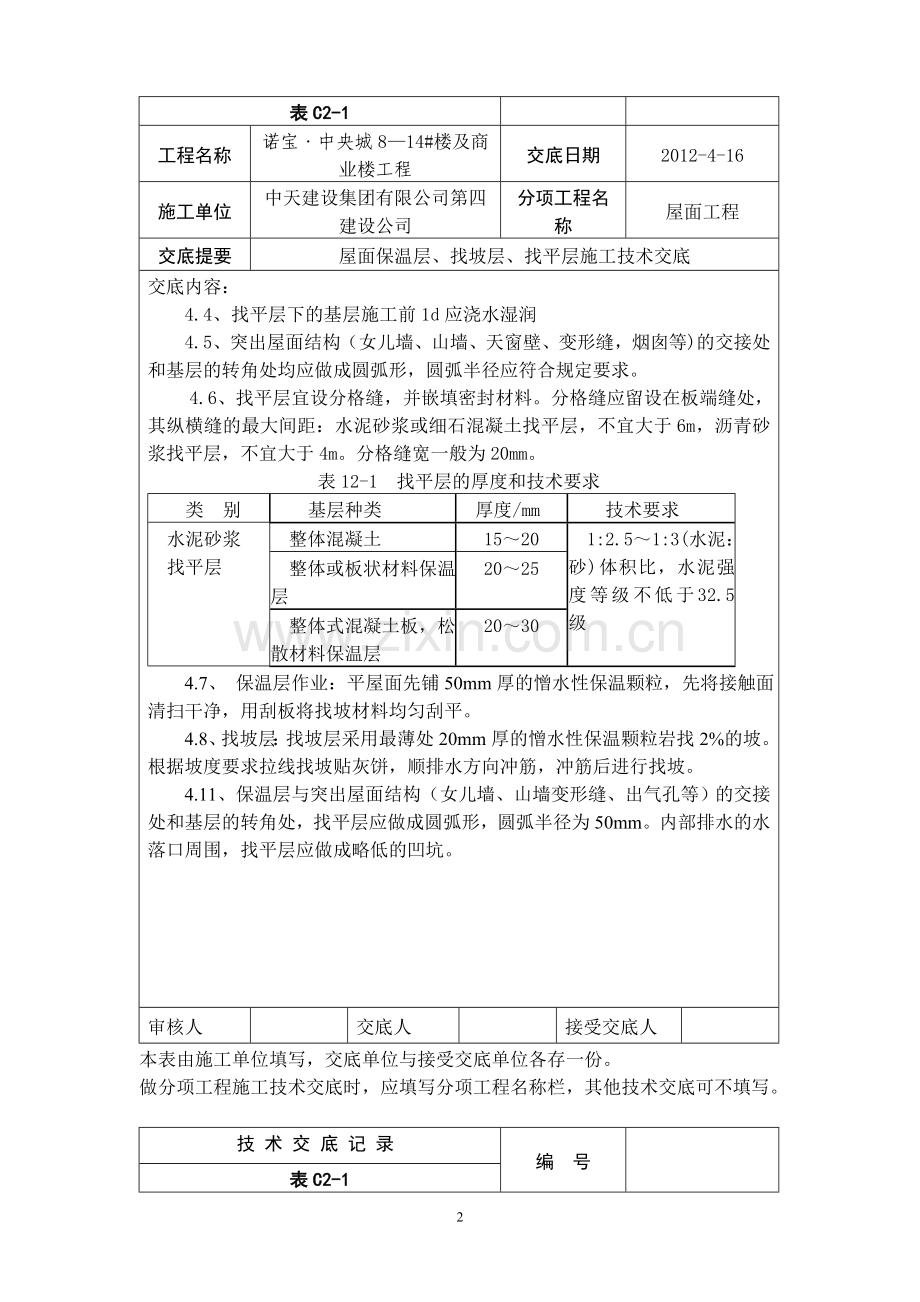

4.4、找平层下的基层施工前1d应浇水湿润
4.5、突出屋面结构（女儿墙、山墙、天窗壁、变形缝，烟囱等)的交接处和基层的转角处均应做成圆弧形，圆弧半径应符合规定要求。
4.6、找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距：水泥砂浆或细石混凝土找平层，不宜大于6m，沥青砂浆找平层，不宜大于4m。分格缝宽一般为20mm。
表12-1 找平层的厚度和技术要求
类 别
基层种类
厚度/mm
技术要求
水泥砂浆
找平层
整体混凝土
15～20
1:2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级
整体或板状材料保温层
20～25
整体式混凝土板，松散材料保温层
20～30
4.7、 保温层作业：平屋面先铺50mm厚的憎水性保温颗粒，先将接触面清扫干净，用刮板将找坡材料均匀刮平。
4.8、找坡层：找坡层采用最薄处20mm厚的憎水性保温颗粒岩找2%的坡。根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋后进行找坡。
4.11、保温层与突出屋面结构（女儿墙、山墙变形缝、出气孔等）的交接处和基层的转角处，找平层应做成圆弧形，圆弧半径为50mm。内部排水的水落口周围，找平层应做成略低的凹坑。
审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。

技术交底记录
编 号

表C2-1
工程名称
诺宝·中央城8—14#楼及商业楼工程
交底日期
2012-4-16
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
屋面工程
交底提要
屋面保温层、找坡层、找平层施工技术交底
交底内容：
4.12、阴阳拐角、管根部等处应在大面积抹灰前先做，有坡度要求的部位，必须满足排水要求。
4.13、铁抹子压第二遍。用钢抹子边抹边压，把凹坑、麻面填实压平，使表面平整。当保温颗粒砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压光，要注意防止漏压，并将死坑、死角、砂浆抹平，当抹子压不出抹纹时，即可找平、压实，达到交货的程度为止。
操作工人下班后，必须做到“楼地清”。
4.14、养护：找坡层抹平压实后，随时覆盖塑料薄膜和防火草帘被保温，养护时间不小于7d，干燥后即可进行防水层施工。
5、质量要求
5.1 保温材料的表观密度以及强度，必须符合设计要求。
5.2 保温层的铺设应紧贴基层，铺平垫稳，拼缝严密，找坡正确。
5.3 找坡层的坡度及坡向必须符合设计要求。
5.5 屋面找坡层的排水坡度必须符合设计要求。
5.6 基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。
5.7 找坡层应平整、光滑、不得有酥松、起砂、开裂现象。
6、成品保护
6.1 在已施工好的保温层上不得直接行走、运输小车，行走线路应铺垫脚手板。
6.2 保温层施工完成后，应及时铺防水层，在冬季施工，要及时采取苫。
审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
技术交底记录
编 号

表C2-1
工程名称
诺宝·中央城8—14#楼及商业楼工程
交底日期
2012-4-16
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
屋面工程
交底提要
屋面保温层、找坡层、找平层施工技术交底
交底内容：
盖措施，防止雨雪、霜冻，以减少受潮和进水。
6.3 抹好的找坡层上推小车运输时，应先铺好脚手板车道，防止破坏找坡层。
6.4 雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进
7、施工注意事项
　　7.1、避免工程质量通病
　　7.1.1、防止找平屋面起砂
7.1.1.1、严格控制水灰比，施工前基表面充分润湿，铺浆要均匀，冲筋距离不要边大，随铺灰随刮平，拍实，以确保强度和密实度。
7.1.1.2、掌握好压光时间，压光一般不少于三遍。第一遍应在面层铺设后随即进行，使砂浆均匀、密实，以表面不出水为宜。第二遍应在水泥的初凝时进行，终凝前完成，将表面压平整、密实。第三遍压光主要消除抹痕和闭塞毛细孔，使找平层更加密实，但应在水泥终凝时完成，切忌在水泥终凝后压光。
（相对平整度差异很大的屋面而言）
　　7.1.1.3、合理安排施工流向，避免过早上人。
　　7.1.1.5、防止出现空鼓、开裂
　 7.1.1.6、严格清理干净基层表面，并充分润湿。
7.1.1.9、屋面的边角处、突出屋面管根，埋件周围应操作认真，不要漏压。
7.1.1.10、防止倒泛水，冲筋时找准泛水，按冲筋铺浆，确保泛水，不失去作用。
8、主要安全技术措施

审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。

技术交底记录
编 号

表C2-1
工程名称
诺宝·中央城8—14#楼及商业楼工程
交底日期
2012-4-16
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
屋面工程
交底提要
屋面保温层、找坡层、找平层施工技术交底
交底内容：
　 8.1、高空作业，屋面四周没有女儿墙的，四周的外脚手架应高出屋面，钢井架出入口、洞、坑、沟、电梯门口等危险处要设盖板、围栏、安全网。
　　8.2、严禁向四周抛杂物落地，以防伤人。
9、成品保护
　　9.1、施工完毕，即进行铺膜或铺草袋等洒水养护。
9.2、不要过早上人行走。如未干时要上人则要搭行人走桥，不能直接踏上找平层上。
10、安全环保措施
10.1、 在运输、堆放、施工过程中应注意避免扬尘、遗撒、沾带等现象，应采取遮盖、封闭等必要措施。
10.2、 运输、施工所用车辆、机械的废气、噪声等应符合环保要求。
10.3、 电气装置应符合施工用电安全管理规定。
10.4、 操做面上严禁向楼下抛扔杂物和垃圾。
10.5、 工人经常必须佩带安全帽，安全带，不准穿高跟鞋、拖鞋、进入施工现场。
10.6、不准在现场吸烟、打闹。
审核人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
5
