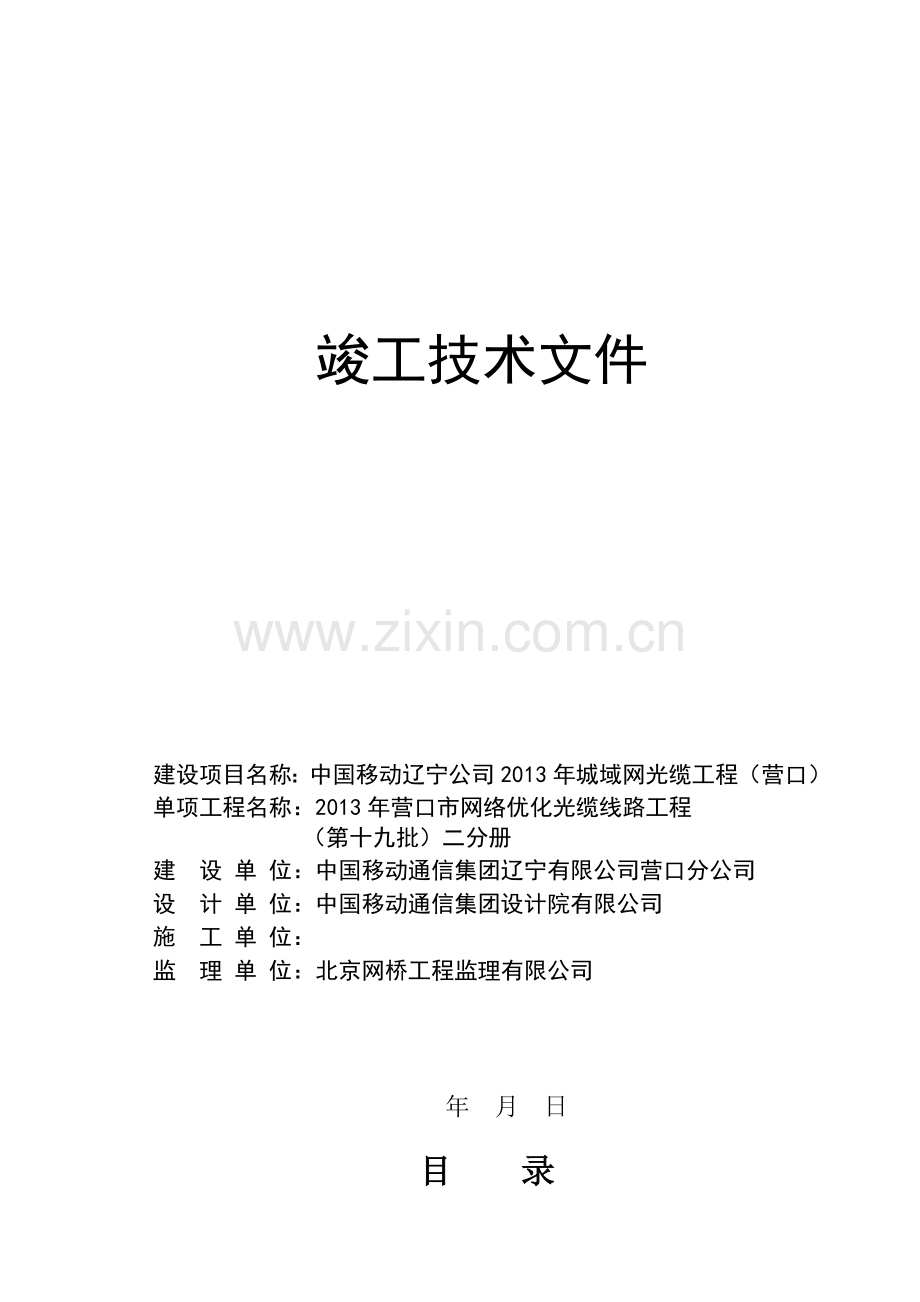

竣工技术文件

建设项目名称：中国移动辽宁公司2013年城域网光缆工程（营口）
单项工程名称：2013年营口市网络优化光缆线路工程
（第十九批）二分册
建 设 单 位：中国移动通信集团辽宁有限公司营口分公司
设 计 单 位：中国移动通信集团设计院有限公司
施 工 单 位：
监 理 单 位：北京网桥工程监理有限公司

年 月 日

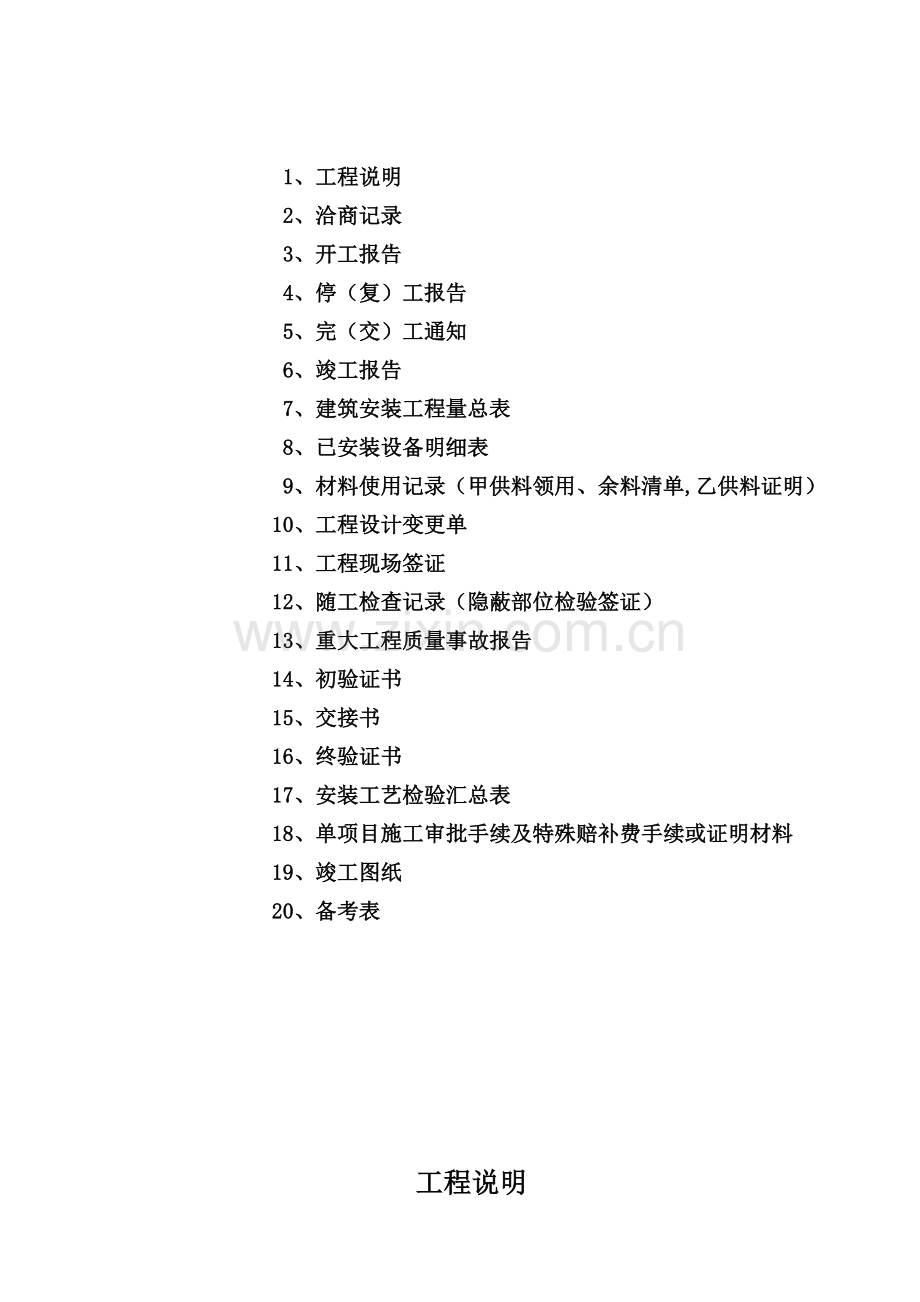

目 录
1、工程说明
2、洽商记录
3、开工报告
4、停（复）工报告
5、完（交）工通知
6、竣工报告
7、建筑安装工程量总表
8、已安装设备明细表
9、材料使用记录（甲供料领用、余料清单,乙供料证明）
10、工程设计变更单
11、工程现场签证
12、随工检查记录（隐蔽部位检验签证）
13、重大工程质量事故报告
14、初验证书
15、交接书
16、终验证书
17、安装工艺检验汇总表
18、单项目施工审批手续及特殊赔补费手续或证明材料
19、竣工图纸
20、备考表

工程说明
年 月 日
一、本工程为2013年营口市网络优化光缆线路工程（第十九批）二分册
本工程共包含7个单项工程：
营口市鲅鱼圈区保障性住房汇接局至客运站汇接局中继光缆工程、西洋屯汇接局--仙人岛汇接局中继光缆工程、仙人岛汇接局--九寨汇接局中继光缆工程、青龙山大街山海大道箱至青龙山大街日月大道箱补缆工程、辽南大街长江路光交箱至青龙山大街长江路交箱补缆工程、青龙山大街山海大道光交箱至山海大道熊岳镇政府门前光交箱补缆工程、营口监控交警指挥中心办公楼管道光缆工程。
工程预计投资为 元。工程所用材料（光缆、木杆、钢绞线、接头盒）由建设单位提供，其他辅助材料由施工单位提供。
二、本工程计划开工日期为 年 月 日，计划完工日期为 年 月 日。
三、本次工程共建设光缆线路44.75公里，其中48芯光缆44.31公里，144芯光缆0.44公里。
四、本竣工资料编制依据为设计文件，竣工图纸、建设单位提供资料及工程现场签证等实际情况进行编制。

洽商记录
　　 年 月 日
洽谈纪要内容；
1、 洽谈时间； 年 月 日
2、 洽谈内容；就辽宁移动公司2013年营口市网络优化光缆线路工程（第十九批）二分册与移动辽宁营口分公司相关人员进行洽谈，施工内容包括；办理审批手续、协调施工过程中出现的一切相关问题、布放光缆等。工程所用材料（光缆等）由建设单位提供，其他辅助材料由施工单位提供，工程质量应达到国家或行业的质量检验评定标准的优良条件。乙方应按有关规定，采取严格的安全防护措施，在工程施工过程中出现任何安全事故，均由乙方承担责任，与甲方无任何关系。
3、 施工费及赔补费标准：按照合同执行。

记录人：监理单位 签字

审核人：建设单位 签字

年 月 日

开工报告
年 月 日
工程名称及编号
2013年营口市网络优化光缆线路工程（第十九批）二分册
2013HL0073-01CCWY
设计文件批准单位
中国移动通信集团辽宁有限公司
建设单位
中国移动通信集团辽宁有限公司营口分公司
施工单位

计划开工日期
年 月 日
预计完工日期
年 月 日
计划投资金额
647481元
资金来源
省拨
工程概况：
1、架设48芯架空光缆27.994千米条
2、敷设48芯管道光缆13.835千米条
3、敷设槽道光缆2.3百米条
4、人孔抽水183个，穿放引上光缆19条
5、48芯光缆中间接头12个
建设单位
监理单位
施工单位
负责人：

代 表：

公 章：

年　月　日
负责人：

代 表：

公 章：

年　月　日
负责人：

代 表：

公 章：

年　月　日
注：一式填报三份，批回二份。

停（复）工报告
单项工程名称及编号
2013年营口市网络优化光缆线路工程（第十九批）二分册
2013HL0073-01CCWY
建设地点
营口地区
建设单位
中国移动通信集团辽宁有限公司营口分公司
施工单位

监理单位
北京网桥工程监理有限公司
停(复)工日期
无
停(复工)主要原因：无

拟采取措施和建议：无

本工程已于――年――月――日停(复)工，特此报告。

主送：

抄送：

填报单位： 　　　　 年 月 日
完（交）工报告
单项工程名称及编号
2013年营口市网络优化光缆线路工程（第十九批）二分册
2013HL0073-01CCWY
建设单位
中国移动通信集团辽宁有限公司营口分公司
建设地点
营口地区
监理单位
北京网桥工程监理有限公司
施工单位

计划开工日期
年 月 日
实际开工日期
年 月 日
计划完工日期
年 月 日
实际完工日期
年 月 日
完成工程主要内容：
1、架设7/2.2吊线0.091千米
2、架设48芯架空光缆26.677千米条
3、敷设48芯管道光缆15.03千米条，敷设144芯管道光缆0.434千米条
4、48芯光缆中间接头17个
5、48芯光缆中继段测试6段，光缆成端接头864芯

提前或推迟完工的原因：无

本工程已于 年 月 日完成，请建设单位、监理单位于 年 月 日进行交接
验收，特此报告。

填报单位： 　　 　 年 月 日
竣工报告
年 月 日
工程名称及编号
2013年营口市网络优化光缆线路工程（第十九批）二分册
2013HL0073-01CCWY
设计文件批准单位
中国移动通信集团辽宁有限公司
建设单位
中国移动通信集团辽宁有限公司营口分公司
施工单位

开工日期
年 月 日
竣工日期
年 月 日
投资金额

资金来源
省拨
工程概况：
1、架设7/2.2吊线0.091千米
2、架设48芯架空光缆26.677千米条
3、敷设48芯管道光缆15.03千米条，敷设144芯管道光缆0.434千米条
4、48芯光缆中间接头17个
5、48芯光缆中继段测试6段，光缆成端接头864芯

建设单位
监理单位
施工单位
负责人：

代 表：

公 章：

年　月　日
负责人：

代 表：

公 章：

年　月　日
负责人：

代 表：

公 章：

年　月　日
注：一式填报三份，批回二份。

建筑安装工程量总表
序号
项目
单位
数量
备注
1
新增单元体
个
1

2
架设7/2.2吊线
千米
0.091

3
安装预留缆架
架
33

4
穿放引上光缆
条
15

5
架设48芯架空光缆
千米条
26.677

6
敷设48芯管道光缆
千米条
15.03

7
敷设144芯管道光缆
千米条
0.434

8
人孔抽水
个
193

9
敷设槽道光缆
百米条
2.5

10
光缆中间接头48芯
头
17

11
48芯光缆中继段测试
中继段
6

12
144芯光缆中继段测试
中继段
1

13
光缆成端接头
芯
864

已安装的设备明细表
建设项目名称：中国移动辽宁公司2013年城域网光缆工程（营口）
单项工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
序号
设备名称及规格型号
单位
数量
安装地点
1
架空光缆GYSTS-48B
米
15450
营口地区
2
管道光缆GYSTA-48B
米
26830
营口地区
3
管道光缆GYSTA-144B
米
540
营口地区

工程设备/材料领用清单
建设项目名称：中国移动辽宁公司2013年城域网光缆工程（营口）
单项工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
序号
设备/材料名称及规格型号
单位
数量
备注
1
镀锌铁线Φ4.0mm
公斤
306

2
瓦形护杆板
块
8

3
镀锌铁线Φ1.5mm
公斤
75

4
拉线衬环7股
个
1

5
镀锌铁线Φ3.0mm
公斤
1

6
镀锌钢绞线7/2.2
公斤
21

7
预留缆架
套
33

8
电缆挂钩25mm
只
200

9
光缆接头盒48芯
套
17

10
架空光缆GYSTS-48B
米
15450

11
管道光缆GYSTA-48B
米
26830

12
管道光缆GYSTA-144B
米
540

工程余料交接清单
建设项目名称：中国移动辽宁公司2013年城域网光缆工程（营口）
单项工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
序号
设备/材料名称及规格型号
单位
数量
备注
1
镀锌铁线Φ4.0mm
公斤
0

2
瓦形护杆板
块
0

3
镀锌铁线Φ1.5mm
公斤
0

4
拉线衬环7股
个
0

5
镀锌铁线Φ3.0mm
公斤
0

6
镀锌钢绞线7/2.2
公斤
0

7
预留缆架
套
0

8
电缆挂钩25mm
只
0

9
光缆接头盒48芯
套
0

10
架空光缆GYSTS-48B
米
0

11
管道光缆GYSTA-48B
米
0

12
管道光缆GYSTA-144B
米
0

建设单位
监理单位
施工单位
签字：　　

年 月 日
签字：　

年 月 日
签字：　　

　 年 月 日
乙供材料质量证明(复印件)

无

工程设计变更单
工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
施工单位：
施工地点：营口地区
日 期： 年 月 日
原设计工程量：

变更设计后工程量：

变更原因：无

建设单位
施工单位
监理单位
设计单位
代表：

盖章

年 月 日
代表：

盖章

年 月 日
代表：

盖章

年 月 日
代表：

盖章

年 月 日
注：本变更单须盖双方公章生效，一式三份；一份建设单位；二份交施工单位。

工程现场签证
　　　　 年 月 日
单项工程名称及编号
2013年营口市网络优化光缆线路工程（第十九批）二分册
2013HL0073-01CCWY
建设单位
中国移动通信集团辽宁有限公司营口分公司
监理单位
北京网桥工程监理有限公司
施工单位

开工日期
年 月 日
计划完工日期
年 月 日
施工地点：营口地区

签证项目：无

建设单位代表
监理单位代表
施工现场负责人
签字：

　　　年 月 日
签字：

　　 年 月 日
签字：

　　　 年 月 日
注：本签证体现的是设计未变更而增加的工程量。
本签证单须盖双方公章生效，一式三份；一份建设单位；二份交施工单位。
随工质量检查记录（架空光缆）
工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
施工地区：营口地区
序号
项目
检查地区
返工
合格
优良
1
吊线规格及安装位置

2
吊线接续质量及原始安装垂度

3
光缆的规格、程式

4
挂钩间隔

5
光缆布放质量

6
光缆接续质量

7
光缆接头质量及保护

8
光缆引上规格、质量（含地下部分）

9
光缆与其他设施的隔距

10
局内光缆规格、走向

11
局内光缆布放安装质量

12
光缆成端位置及安装质量

13
局内光缆、光纤标志

14
光缆保护地安装

本表由监理人员按工序逐项验收后填写，合格后“√”，不合格打“×”。
施工负责人 监理人员 年 月 日
随工质量检查记录（管道光缆）
工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
施工地区：营口地区
序号
项目
检查地区
返工
合格
优良
1
塑料子管规格、数量

2
占用管孔位置

3
子管在人孔中留长及标志

4
子管敷设质量及闲置子管封堵

5
光缆规格、程式

6
占用子管颜色

7
光缆接头质量及保护

8
人孔内光缆安放及保护措施

9
预留光缆长度及安放方法

10
局内光缆规格、走向

11
局内光缆布放安装质量

12
光缆成端位置及安装质量

13
局内光缆、光纤标志

14
光缆保护地安装

本表由监理人员按工序逐项验收后填写，合格后“√”，不合格打“×”。

施工负责人 监理人员 年 月 日
随工质量检查记录（杆路工程）
工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
施工地区：营口地区
序号
项目
检查地区
返工
合格
优良
1
电杆规格、质量

2
接杆规格、质量

3
地线及避雷线安装质量

4
直线杆、角杆位置、杆距及洞深

5
杆根装置的安装形式、质量

6
杆洞回填土夯实

7
拉线、撑木安装位置、距高比要求

8
拉线缠扎、规格质量要求

9
地锚、拉桩安装质量要求

10
地锚出土、位移、回填土要求

11
吊线安装位置

12
接头位置及原始安装垂度

13
线路与其他设施水平间距

14
线路与电力线交越防护措施

本表由监理人员按工序逐项验收后填写，合格后“√”，不合格打“×”。
施工负责人 监理人员 年 月 日

重大工程质量事故报告
单项工程名称：2013年营口市网络优化光缆线路工程（第十九批）二分册
建设单位
中国移动通信集团辽宁有限公司营口分公司
发生事故时间
无
施工单位

发生事故地点
无
事 故 情 况 报 告
事故原因：无

事故性质：无

造成损失：无

应急措施：无

初步处理意见：无

填报单位： 　　 年 月 日

工程初步验收证书
单项工程名称
2013年营口市网络优化光缆线路工程（第十九批）二分册
工程编号
2013HL0073-01CCWY
建设地点
营口地区
建设单位
中国移动通信集团辽宁有限公司营口分公司
设计单位
中国移动通信集团设计院有限公司
监理单位
北京网桥工程监理有限公司
施工单位

开工日期
年 月 日
完工日期
年 月 日
遗留
问题
及处
理意
见

验收
意见
本工程安装工艺达到施工质量标准，系统测试、验收测试项目和方法符合相关验收测试规范要求，设备运行稳定，工程质量合格。验收小组一直同意该工程通过初步验收,系统投入试运行。
验收
小组
签字
建设单位
主管副总经理： 工程建设部经理： 项目经理：

维护单位
负责人： 管理员：

设计单位
项目负责人： 设计人：

施工单位
项目负责人： 项目经理：

监理单位
总监工程师： 监理工程师：

设备厂家
项目负责人：

质监站
站长： 质监员：

签字日期： 年 月 日
交接书
本工程已于 年 月 日开工， 年 月 日完工，工程质量符合要求，设备数量如数点交。

遗留问题处理意见：

接收单位
施工单位
监理单位
负责人：

代 表：

公 章：

　　　　年　月　日
负责人：

代 表：

公 章：

　　　　 年 月 日
负责人：

代 表：

公 章：

　　 年 月 日

终验证书
工程名称
2013年营口市网络优化光缆线路工程（第十九批）二分册
建设单位
中国移动通信集团辽宁有限公司营口分公司
设计单位
中国移动通信集团设计院有限公司
监理单位
北京网桥工程监理有限公司
施工单位

工程规模
1、架设7/2.2吊线0.091千米
2、架设48芯架空光缆26.677千米条
3、敷设48芯管道光缆15.03千米条，敷设144芯管道光缆0.434千米条
4、48芯光缆中间接头17个
5、48芯光缆中继段测试6段，光缆成端接头864芯
开工日期： 年 月 日 竣工日期： 年 月 日
验收结论：

验收工作组：（盖章）

年 月 日

中继段光缆安装工艺检验表
序号
检查项目
技术要求
检查结果
一
一般检查

1
光缆端别
A端、B端
2
光缆曲率半径
施工中≥20×光缆外径
二
管道光缆

1
布缆后端头处理
密封防潮，不得浸水
2
接头预留

3
人(手)孔内光缆保护
直通人(手)孔内用波纹管
4
硅芯塑料管口封堵
护缆膨胀塞密封
5
塑料子管封堵
缠绕PVC胶带密封
6
挂放标识牌
进出方向各一块
三
局内光缆

1
标识牌
已挂
2
光缆布放位置
安全
3
布放工艺
整齐美观
4
绑扎点及间距
走线架、拐弯点前后，间距≤50cm
5
光缆预留位置及长度
进线室或机房、设备每侧10-20m
6
进线孔堵塞
不渗水、漏水
四
光缆成端

1
终端接头安装位置
稳定安全、远离热源
2
成端光缆及软光纤布放
符合ODF说明书要求，并绑扎
3
软光纤连接器
插入光分配盘，盖上防尘帽
4
光缆金属构成接地
用多股铜芯电缆引出，连至保护地线
5
软光纤标识
在醒目位置标明方向和序号
五
光缆接续与接头盒安装

1
光纤接头保护方法
热可缩管法
2
余留光纤长度
每方向带松套管和不带松套管光纤各0.8米
3
余纤盘放
盘在收容盘上，盘绕方向一致
4
光纤盘绕曲率半径
符合厂家规定，接头部位光纤不受力
5
光缆加强芯固定
按接头盒安装说明书和设计要求，电气断开
6
接头盒的封装
按接头盒安装说明书和设计要求，有责任卡
7
接头盒安装位置
固定在人(手)孔壁或电缆托架上
8
接头盒进出缆方式
卧式双向出缆
注：“检查结果”栏填写“全部合格”、“×％合格”或“不合格”。

维护单位人员 监理单位人员 施工单位人员 检查日期 年 月 日
中继段竣工验收汇总表
项目
检查内容
检查比例
检查结果
检查时间
竣工资料审查
装订规格、格式符合归档要求

目录列项文件齐全、顺序准确

内容符合施工验收办法和要求

工程相关签证符合施工管理程序

各种资料签署时间符合施工程序

工程设备/材料领用及余料清楚

审批手续和特殊赔补费手续齐全

竣工图纸标注与实际安装相符

各种工程测试记录的数据准确

复印件签字、印鉴、日期清晰

安装工艺检查
路由走向及敷设位置
10%

埋式路段光缆的保护

标石安装位置、规格、面向

水底光缆安装标志、位置

架空光缆接头、预留安装

杆路与其他建筑物间距

吊线与电力线交越防护

电杆避雷线安装

管道光缆敷设、预留安装

管道光缆接头盒安装

光缆挂牌与子管的标识

局内光缆走向、预留长度

ODF架光缆安装、标识、接地

光传输特性检查
光纤平均接头衰减及接头最大衰减
10%

中继段光纤线路曲线波形特性检查

光缆线路损耗（dB/km）

电缆绝缘电阻

电缆的环阻测试

电缆的近端串音测试

光缆护层完整性
在接头监测线引上测量金属护层对地绝缘电阻（埋式光缆）
15%

接地电阻
地线埋设位置符合设计要求

地线阻值符合设计、规范要求

结论

施工单位人员： 监理单位人员： 维护单位人员：

单项目施工审批手续
及特殊赔补费手续或证明材料（复印件）

无

备考表
年 月 日

本竣工文件共 页。其中：文字材料 页；

线路图纸 页；

测试记录 页；

图像照片 页。

移交人：建设单位 签字

接收人：维护单位 签字
