QHL系列回流焊机温度监控系统 Ver2.8
使用说明书
一、 硬件要求
486以上计算机
32M以上内存
400M硬盘
带串行通信口
WINDOWS 2000、WINDOWS XP、WINDOWS VISTA操作系统
软件安装

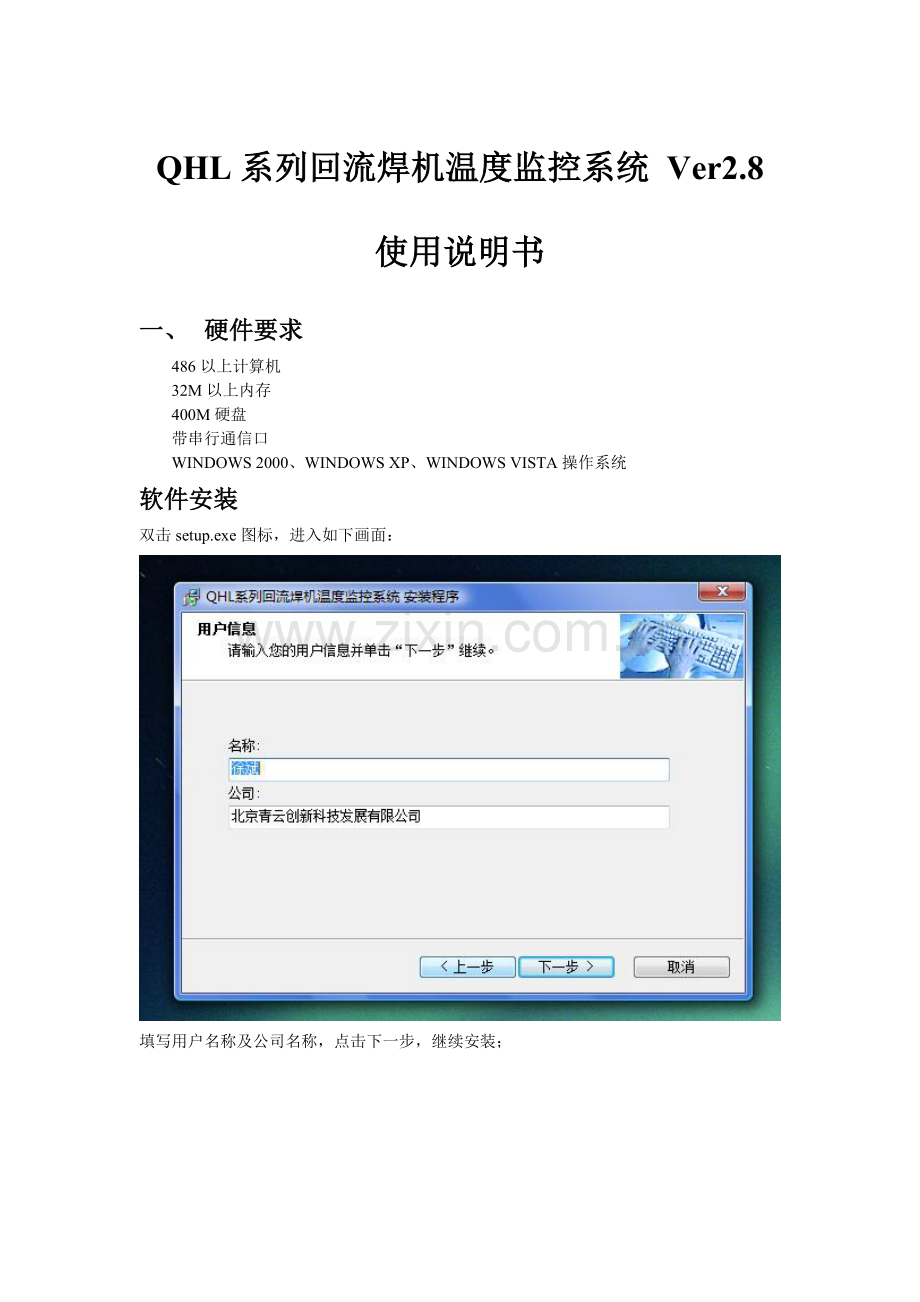

双击setup.exe图标，进入如下画面：

填写用户名称及公司名称，点击下一步，继续安装；

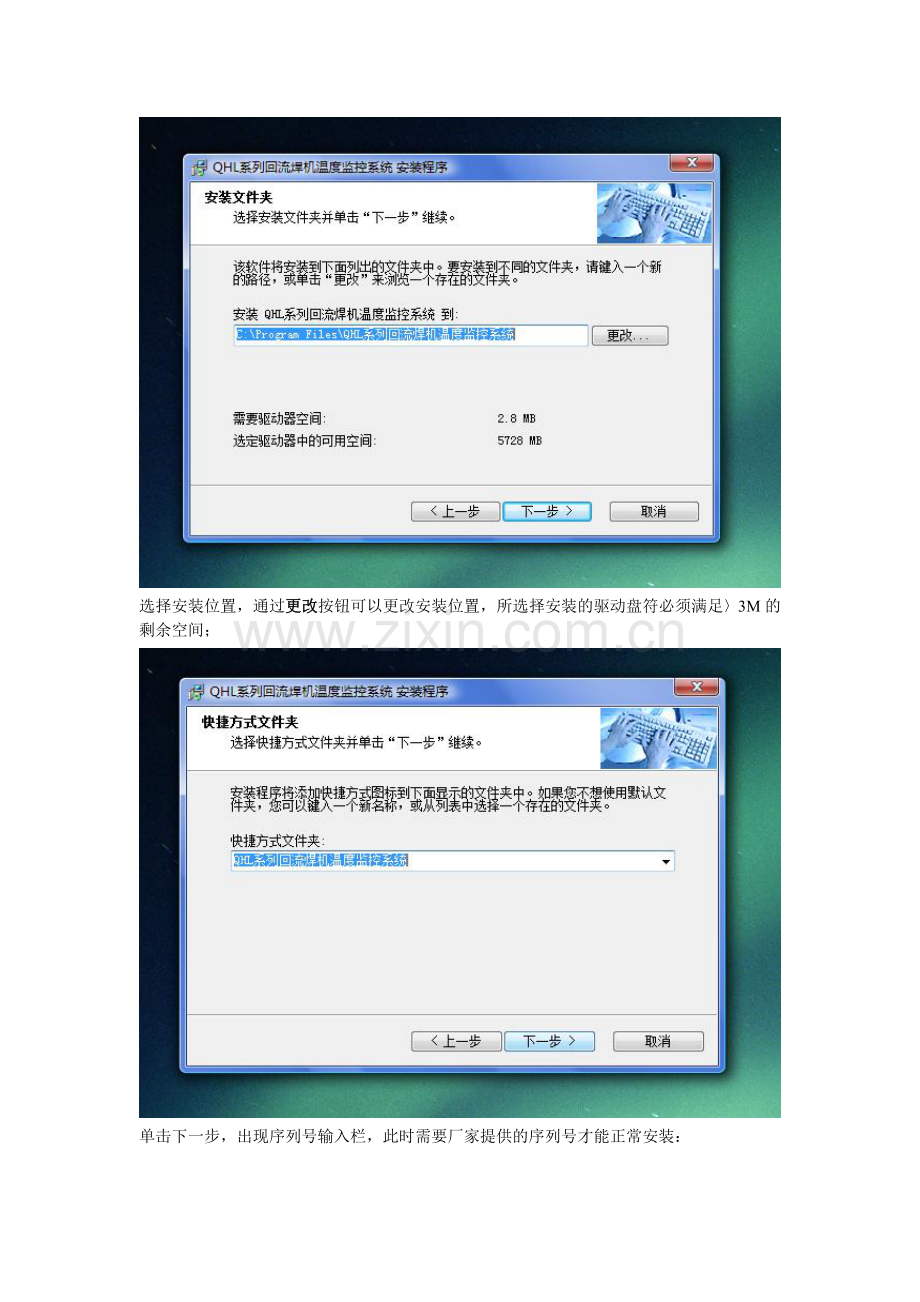

选择安装位置，通过更改按钮可以更改安装位置，所选择安装的驱动盘符必须满足〉3M的剩余空间；

单击下一步，出现序列号输入栏，此时需要厂家提供的序列号才能正常安装：

点击下一步，出现准备安装提示，若想修改，可以点击　上一步　进行修改；

点击下一步，开始安装：

进度条完毕，提示安装完成：

若要启动软件，则在　开始－〉程序里　查找安装时定义的可执行文件：

二、 软件使用
1. 软件概述
　软件安装成功后，确保焊机通电并且正确连接好串口线，打开软件，出现主操作界面，如下图所示：

从功能划分，该软件主要分为如下几块：
1) 通信选项
用户可根据需要，选择不同的PC机串口（COM1,COM2）；但除此之外，其他串口参数在该系统中均已特定，无需更改，对应参数分别为：

波特率
校验位
数据位
停止位
115200
NULL
8
1

2) 功能按键
其中，功能按键分为 “设备级曲线操作” “PC级曲线操作” “控制设定”

◆设备级曲线操作 诸按键主要是读取设备(焊机)的实际曲线和设定曲线:
▲实际曲线 包括与焊机运行同步的实时曲线和最近5次运行的脱机实际曲线;
▲设定曲线 包括当前设定曲线和任意设定曲线　　　　　　　　　　　　
●当前设定曲线　即用户正在运行或最近运行中使用的设定曲线，方便在显示实际数据时迅速调出对应的设定曲线进行比较分析；
●任意设定曲线　则表示用户可以调入任意一条曲线以做参考，设定曲线共8条，其中第1条到第5条为出厂默认设定曲线，是制造商推荐的最优曲线，能适应大多数用户的焊接需求，第6条到第8条为客户设置曲线，客户可以针对特殊情况(板材不同、焊膏不同)从而制定更优质的曲线。

◆PC级曲线操作　诸按键实现将从设备级读出的实际曲线、设定曲线进行保存、分析、打印等功能，同时可以逆向将已保存的实际曲线、设定曲线载入显示在曲线显示窗口，从而进行直观曲线对比、分析；

◆控制设定　中的 设定曲线下载 和 紧急风扇降温 主要用来对焊机进行在线控制，用户可以通过 设定曲线下传 快速地将制定好的曲线数据录入并下传至设备，从而省去了按键操作进行参数设置的烦琐步骤， 紧急风扇降温 主要用来在高温情况下避免由于温度过高而造成损失。
3) 曲线窗口
软件界面中最大的一个功能单元即为曲线窗口，所有的实际曲线、设定曲线都在此窗口进行显示；
4) 立即窗口
立即窗口为软件名称正下方的文本框，在实时传送温度数据时，该立即窗口将同步显示温度数值及对应时间。

2. 通信测试
在PC和设备进行数据交换之前，首先要进行握手通信测试，点击 通信测试 如下图所示：

若硬件连接正常，系统提示测试成功，此时，需要进行通信功能的 设备级按钮 都由 禁止操作 状态变为 可操作状态(浅灰色变成彩蓝色)。
3. 检测实际温度

该功能主要用来在设备运行时，同步将温度数据采集至PC端，进行温度数据的数值及曲线显示，方便用户实时监控焊炉内的具体情况，制造商强烈建议客户在使用设备时，进行此项操作。
点击该按钮后，立即窗口将显示温度的数值，曲线窗口则描绘温度曲线，同时，该按钮标识改变为 停止检测，用户只需再次点击次按钮，则可以停止显示数值及绘制曲线，如下图绿线所示：

4. 当前设定曲线
当前设定曲线即用户正在运行或最近运行中使用的设定曲线，方便在显示实际数据时迅速调出对应的设定曲线进行比较分析，该功能主要在　检测实际温度　过程中，或用户忘记当前运行的设定曲线数值时较为常用。曲线读取完毕并显示之后，
数据将同时显示在 设定曲线 的数据列表中，这方便了客户在下传设定温度时就地修改。
5. 读取设定曲线
任意设定曲线则表示用户可以调入任意一条曲线以做参考，设定曲线共8条，其中第1条到第5条为出厂默认设定曲线，是制造商推荐的最优曲线，能适应大多数用户的焊接需求，第6条到第8条为客户设置曲线，客户可以针对特殊情况(板材不同、焊膏不同)从而制定更优质的曲线。
当按下此键时，弹出曲线选择页面，如下图所示：

其中，用红线勾勒示意的单选框为出厂设置曲线，蓝线勾勒示意的单选框为客户设置曲线，点击　开始读取　，主页面的曲线窗口立即将所选择的设定曲线显示出来，并用不同颜色的线条表示不同的设置曲线，方便用户辨别与区分。如下图所示：

6. 读取实际曲线
设备在每次运行完一个过程之后，都会将数据和相关信息存储至设备内部的非失性存储器中，最多能保存5个过程，PC机可以通过该功能按钮，调用最近5次运行过的脱机实际曲线，当按下此键时，弹出曲线选择页面，如下图所示：

点击　开始读取　，主页面的曲线窗口立即将所选择的设定曲线显示出来，并用不同颜色的线条表示不同的设置曲线，方便用户辨别与区分。在曲线显示的同时，立即栏右侧会弹出另一立即窗口，显示该条曲线运行的时间，这为用户的高可靠性焊接工艺提供了保障，也大大方便了制造商在进行返修的过程中，进行排故和针对性维修。
7. 保存实际曲线
点击该按钮，出现如下画面：

按提示操作，选择好存放目录，命名好取下名称，确定保存，对应的实际曲线则以txt文本格式保存至目录。强烈建议客户仔细规划命名规则，为焊接工艺提功更进一步的可追朔性质量保障。
8. 载入实际曲线
当要对某条保存过的曲线进行分析，点击此按钮，出现如下画面：

在对应的目录下选择需要载入的文件，确定载入，曲线窗口将立即显示出该曲线。
9. 保存设定曲线
点击该按钮，出现如下画面：

按提示操作，选择好存放目录，命名好取下名称，确定保存，对应的设定曲线则以txt文本格式保存至目录。强烈建议客户仔细规划命名规则，为焊接工艺提功更进一步的可追朔性质量保障。
10. 载入设定曲线
当要对某条保存过的曲线进行分析，点击此按钮，出现如下画面：

在对应的目录下选择需要载入的文件，确定载入，曲线窗口将立即显示出该曲线。
载入曲线如下图所示：

11. 分析当前曲线
将载入或刚显示的实际曲线进行数值分析，包括最大值最小值，和所在段数。　
12. 清除／打印当前曲线
将曲线窗口的数据和其它相关参数进行打印;
客户只需配置了打印机，即可立即打印曲线。　
点击“清除当前显示”后，屏幕上的曲线信息将清空；
13. 打开滑鼠查看
该功能用在分析曲线数据时，再显示窗口内精确读出某一分析时刻对应的温度值，并在窗口的右上角进行显示更新。如下图所示：

14. 设定曲线下传
用户可以通过 设定曲线下传 快速地将制定好的曲线数据录入并下传至设备，从而省去了按键操作进行参数设置的烦琐步骤；需要注意的是，该功能在设备运行阶段无效，要使用该功能必须确保设备闲置无运行状态，否则，容易出现数据溢出现象。
下传页面如下图所示：

15. 紧急风扇降温
若出现紧急情况，可以通过点击“控制设定”栏中的“紧急风扇降热”来实现风扇降热；
