出口美国市场冰箱的能耗要求及测试方法

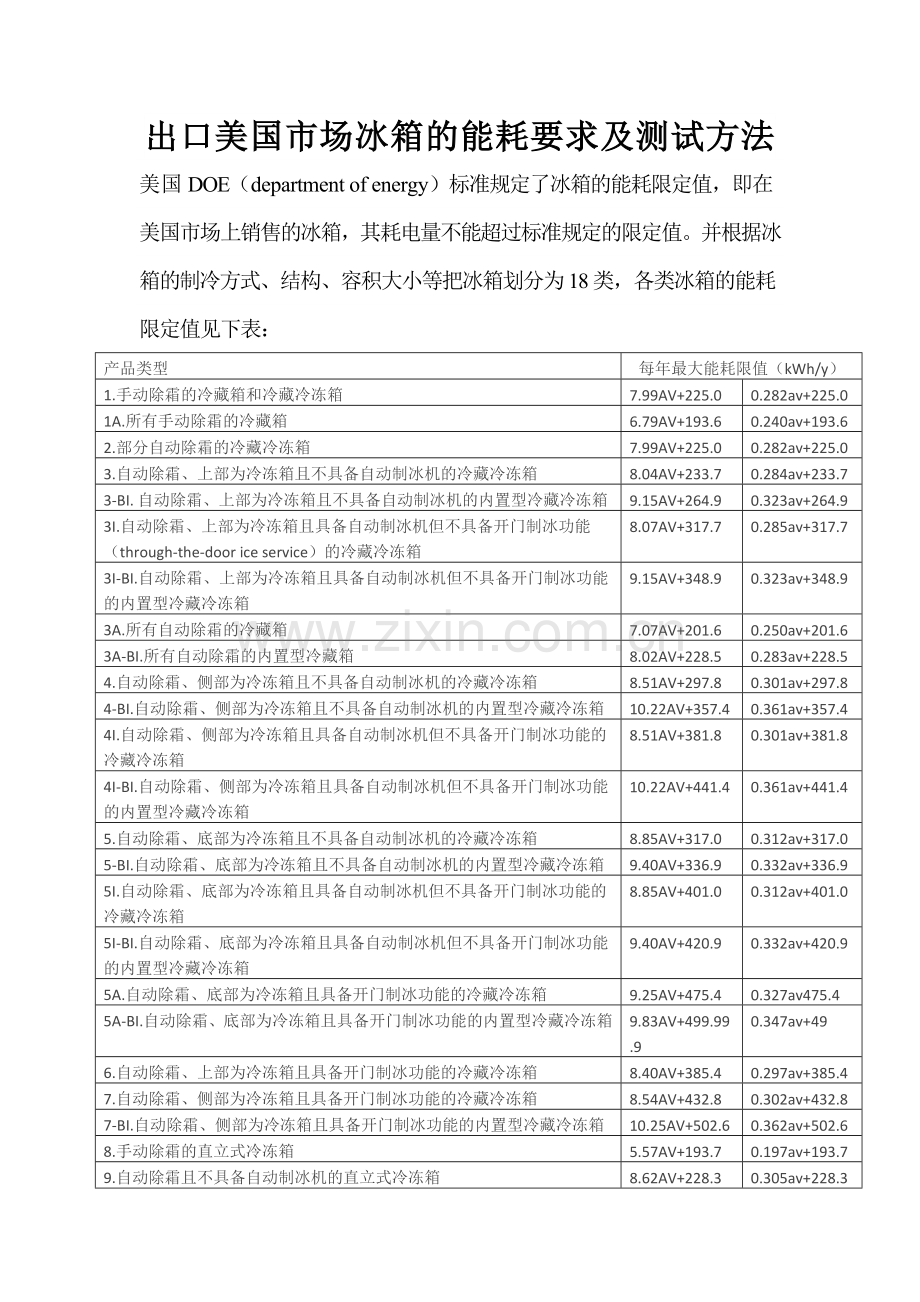

美国DOE（department of energy）标准规定了冰箱的能耗限定值，即在美国市场上销售的冰箱，其耗电量不能超过标准规定的限定值。并根据冰箱的制冷方式、结构、容积大小等把冰箱划分为18类，各类冰箱的能耗限定值见下表：
产品类型
每年最大能耗限值（kWh/y）
1.手动除霜的冷藏箱和冷藏冷冻箱
7.99AV+225.0
0.282av+225.0
1A.所有手动除霜的冷藏箱
6.79AV+193.6
0.240av+193.6
2.部分自动除霜的冷藏冷冻箱
7.99AV+225.0
0.282av+225.0
3.自动除霜、上部为冷冻箱且不具备自动制冰机的冷藏冷冻箱
8.04AV+233.7
0.284av+233.7
3-BI. 自动除霜、上部为冷冻箱且不具备自动制冰机的内置型冷藏冷冻箱
9.15AV+264.9
0.323av+264.9
3I.自动除霜、上部为冷冻箱且具备自动制冰机但不具备开门制冰功能（through-the-door ice service）的冷藏冷冻箱
8.07AV+317.7
0.285av+317.7
3I-BI.自动除霜、上部为冷冻箱且具备自动制冰机但不具备开门制冰功能的内置型冷藏冷冻箱
9.15AV+348.9
0.323av+348.9
3A.所有自动除霜的冷藏箱
7.07AV+201.6
0.250av+201.6
3A-BI.所有自动除霜的内置型冷藏箱
8.02AV+228.5
0.283av+228.5
4.自动除霜、侧部为冷冻箱且不具备自动制冰机的冷藏冷冻箱
8.51AV+297.8
0.301av+297.8
4-BI.自动除霜、侧部为冷冻箱且不具备自动制冰机的内置型冷藏冷冻箱
10.22AV+357.4
0.361av+357.4
4I.自动除霜、侧部为冷冻箱且具备自动制冰机但不具备开门制冰功能的冷藏冷冻箱
8.51AV+381.8
0.301av+381.8
4I-BI.自动除霜、侧部为冷冻箱且具备自动制冰机但不具备开门制冰功能的内置型冷藏冷冻箱
10.22AV+441.4
0.361av+441.4
5.自动除霜、底部为冷冻箱且不具备自动制冰机的冷藏冷冻箱
8.85AV+317.0
0.312av+317.0
5-BI.自动除霜、底部为冷冻箱且不具备自动制冰机的内置型冷藏冷冻箱
9.40AV+336.9
0.332av+336.9
5I.自动除霜、底部为冷冻箱且具备自动制冰机但不具备开门制冰功能的冷藏冷冻箱
8.85AV+401.0
0.312av+401.0
5I-BI.自动除霜、底部为冷冻箱且具备自动制冰机但不具备开门制冰功能的内置型冷藏冷冻箱
9.40AV+420.9
0.332av+420.9
5A.自动除霜、底部为冷冻箱且具备开门制冰功能的冷藏冷冻箱
9.25AV+475.4
0.327av475.4
5A-BI.自动除霜、底部为冷冻箱且具备开门制冰功能的内置型冷藏冷冻箱
9.83AV+499.99.9
0.347av+49
6.自动除霜、上部为冷冻箱且具备开门制冰功能的冷藏冷冻箱
8.40AV+385.4
0.297av+385.4
7.自动除霜、侧部为冷冻箱且具备开门制冰功能的冷藏冷冻箱
8.54AV+432.8
0.302av+432.8
7-BI.自动除霜、侧部为冷冻箱且具备开门制冰功能的内置型冷藏冷冻箱
10.25AV+502.6
0.362av+502.6
8.手动除霜的直立式冷冻箱
5.57AV+193.7
0.197av+193.7
9.自动除霜且不具备自动制冰机的直立式冷冻箱
8.62AV+228.3
0.305av+228.3
9I.自动除霜且具备自动制冰机的直立式冷冻箱
8.62AV+312.3
0.305av+312.3
9-BI.自动除霜且不具备自动制冰机的内置型直立式冷冻箱
9.24AV+244.6
0.326av+244.6
9I-BI.自动除霜且具备自动制冰机的内置型直立式冷冻箱
9.86AV+344.9
0.348av+344.9
10.卧式冷冻箱和除紧凑型冷冻箱外的所有冷冻箱
7.29AV+107.8
0.257av+107.8
10 A.自动除霜的卧式冷冻箱
10.24AV+148.1
0.362av+148.1
11.紧凑型冷冻箱和手动除霜的紧凑型冷藏冷冻箱
9.03AV+252.3
0.319av+252.3
11A.紧凑型冷冻箱和手动除霜的紧凑型冷藏冷冻箱
7.84AV+219.1
0.277av+219.1
12.部分自动除霜的紧凑型冷藏冷冻箱
5.91AV+335.8
0.209av+335.8
13.自动除霜、上部为冷冻箱的紧凑型冷藏冷冻箱
11.80AV+339.2
0.417av+339.2
13I.自动除霜、上部为冷冻箱且具备自动制冰机的紧凑型冷藏冷冻箱
11.80AV+423.2
0.417av+423.2
13A.自动除霜的所有紧凑型冷藏箱
9.17AV+259.3
0.324av+259.3
14.自动除霜、侧部为冷冻箱的紧凑型冷藏冷冻箱
6.82AV+456.9
0.241av+456.9
14I.自动除霜、侧部为冷冻箱且具备自动制冰机的紧凑型冷藏冷冻箱
6.82AV+540.9
0.241av+540.9
15.自动除霜、底部为冷冻箱的紧凑型冷藏冷冻箱
11.80AV+339.2
0.417av+339.2
15I.自动除霜、底部为冷冻箱且具备自动制冰机的紧凑型冷藏冷冻箱
11.80AV+423.2
0.417av+423.2
16.手动除霜的直立式紧凑型冷冻箱
8.65AV+225.7
0.306av+225.7
17.自动除霜的直立式紧凑型冷冻箱
10.17AV+351.9
0.359av+351.9
18.卧式紧凑型冷冻箱
9.25AV+136.8
0.327av+136.8
AV为总调整容量，单位为立方英尺；av为总容量，单位为升。

其中av为调整容积，av=冷藏室容积+冷冻室容积×调整系数。
序号
冰箱类型
能耗测试特征温度
调整系数
1
所有冷藏箱
3.3℃或38℉
1.00
2
基本冷藏箱
-9.4℃或15℉
1.44
3
冷藏冷冻箱
-15℃或5℉
1.63
4
冷冻箱
-17.8℃
1.73
对于所有冷藏箱，调整系数=1.00（冷冻室温度为3.3℃）
对于标准型冷藏箱，调整系数=1.44（冷冻室温度为-9.4℃）；
对于冷藏冷冻箱，调整系数=1.63（冷冻室温度为-15℃）；
对于冷冻箱，调整系数=1.73（冷冻室温度为-17.8℃）。
容积小于220L，并且总高度小于91.4cm(36inch)的冰箱被称作小型冰箱。
一、美国家用冰箱和家用冷冻箱标准中的相关定义
1、全冷藏箱：箱内温度高于0℃，也可以包含一个容积小于14.2L的制冰或储冰室。（例如我公司的BC-108、BC-121C等。）
2、标准冷藏箱：箱内温度高于0℃，并且包含一个制冰、储冰和短期储存冷冻食品的间室，其温度在0℃和-13.3℃之间。用蒸发器围成一个低温间室，通过移动或者调整托盘来控制冷藏室温度。（例如我公司的BC-122
、BC-110等。）
根据低温间室温度的不同，把标准冷藏箱分为I类(≤-9.4℃)和II类(>-9.4℃)。
 3、冷藏冷冻箱：具有两个或两个以上间室，至少一个间室的温度高于0
℃，至少一个间室设计温度≤-13.3℃，并且通过调节，可以达到-17.8℃以下。
4、冷冻箱：用来长期储存冷冻食品，其平均温度≤-17.8℃，并且具有一定的冷冻能力。根据结构不同，把冷冻箱分为卧式(顶部开门)和立式(前部开门)两类。
二、性能测试方法及性能指标
1、拉低温测试：冷藏室和冷冻室均空载。在开始测试前，需要让压缩机至少运转24h，进行磨合，然后再放入恒温室内至少平衡8h。共测试3次。
(a)环温43.3℃，冰箱连续运行，直到达到稳定状态或者出现保护器动作。
记录：冷藏室温度达到5℃的时间，如果冷藏室达不到5℃，则记录达到稳定的时间或者保护器动作的时间。标准冷藏箱冷冻室温度达到0℃和冷藏冷冻箱冷冻室或冷冻箱达到-15℃的时间，如果冷冻室达不到上述温度，则记录达到稳定的时间或者保护器动作的时间。稳定后的温度 保护器动作次数。
(b)环温32.2℃，电压降为额定电压的90%，冰箱连续运行4h或者到出现保护器动作为止。
记录：4h后冷藏室和冷冻室的平均温度。保护器动作次数。
(c) 环温32.2℃，电压降为额定电压的110%，冰箱连续运行4h或者到出现保护器动作为止。
记录： 4h后冷藏室和冷冻室的平均温度。保护器动作次数 2、模拟负载测试(冷藏箱和冷藏冷冻箱) 测试方法：环温分别为12.8℃、21.1℃、32.2℃、43.3℃，温控器分别设为中档、最热档和最冷档。记录冷藏室和冷冻室平均温度、冷冻门瓶筐上最热M包的温度、耗电量、开机率、24h的开停机次数。推荐的性能指标：在不同的环境温度下，温控器设定在最热档和最冷档时，冷藏室平均温度保持在1.1℃～5℃。其中上限温度5℃是根据经验确定的，不是绝对的。在32.2℃环温下要求标准冷藏箱的冷冻室温度≤-9.4℃，冷藏冷冻箱的冷冻室温度≤-15℃。
3、模拟负载测试(冷冻箱)
测试方法：环温为32.2℃，温控器分别设为中档、最热档和最冷档。记录平均温度、箱内最热M包的温度、门瓶筐上M包平均温度、门瓶筐上最热M的温度、耗电量、开机率、24h的开停机次数。
 推荐的性能指标：通过调节温控器，冷冻室平均温度可以达到-17.8℃以下。
4、负载温度回升测试(冷冻箱) 测试方法：环温为32.2℃，通过调节温控器，使箱内平均温度达到-17.8℃以下，达到稳定状态后，拔掉电源插头。记录从平均温度为-17.8℃至最热的一个M包温度上升到-5℃的时间。
三、耗电量测试方法
1、测试条件 环温：32.2℃；
负载状况：冷藏室空载，风冷冰箱冷冻室空载，直冷冰箱冷冻室放负载，负载量为总容积的75%；
标准温度：
全冷藏箱：冷藏室平均温度3.3℃；
标准冷藏箱：冷冻室平均温度-9.4℃；
 冷藏冷冻箱：冷冻室平均温度-15℃；
冷冻箱：平均温度-17.8℃；
2、测试方法：
2.1 把所有的温控器全部调到中间位置，测试各间室温度及耗电量；
2.2 根据上一测试结果，把所有的温控器调到最热或最冷位置（不能处于强制停机或强制开机位置），尽可能使得到的温度与上一测试结果分别高于和低于标准温度；
如果以上两次测试得到的温度跨越标准温度，则用以上结果计算出最终能耗；
如果把所有的温控器调到最热位置，箱内温度仍然低于标准温度，并且标准冷藏箱和冷藏冷冻箱的冷藏室温度低于7.2℃，则可以用此状态下的耗电量作为冰箱的最终耗电量；
如果把所有的温控器调到最冷位置，箱内温度仍然高于标准温度，则需要增加以下测试：
2.3 把所有的温控器调到最热位置，用此状态下的测试结果和温控器在最冷状态下的测试结果来决定冰箱的最终耗电量；
3、耗电量计算方法：
3.1 每天耗电量：
ET=（EP×1440×K）/T
其中ET=折算后的耗电量，kwh/24h
 EP=稳定后选取的完整周期耗电量，kwh
1440=24小时折算为分钟
T=选取的完整周期时间，分钟
K=调整系数，对于卧式冷冻箱为0.7，对于立式冷冻箱为0.85
3.2 平均耗电量：
3.2.1 全冷藏箱：
如果冷藏室温度始终低于3.3℃，则E=ET1
 ET1为温控器设在最热档时的耗电量；
如果其中一次测试中冷藏室温度高于3.3℃，
则 E=ET1+(ET2-ET1) ×(3.3-TR1)/(TR2-TR1)
TR为冷藏室平均温度℃；
美国DOE标准规定了冰箱的能耗限定值，即在美国市场上销售的冰箱，其耗电量不能超过标准规定的限定值。并根据冰箱的制冷方式、结构、容积大小等把冰箱划分为18类，将容积小于219.5L且高度小于91.4CM的定义为紧凑型，考虑这一类机型尺寸受限的因素，为这一类产品定义了相对略为宽松的能耗指标。加拿大虽然也有自己的能源标准制订机构，但是在能源标准上大多数紧跟美国。
美国还率先提出了“ENERGY STAR能源之星”产品的概念。就冰箱而言，紧凑型小冰箱的能耗指标要比强制标准低20%，其他冰箱要低于强制标准15%，冰柜类低于强制标准10%。
 3.2.2 标准冷藏箱和冷藏冷冻箱
 如果冷藏室温度始终低于7.2℃，并且冷冻室温度始终低于
-9.4℃(对于标准冷藏箱或者-15℃(对于冷藏冷冻箱)，则E=ET1；
如果以上条件达不到，则平均耗电量由以下两个公式中较大值确定：
 E=ET1+(ET2-ET1) ×(7.2-TR1)/(TR2-TR1)
或者 E=ET1+(ET2-ET1) ×(K-TF1)/(TF2-TF1)  TR
为冷藏室平均温度，℃；
  TF为冷冻室平均温度，℃；  K为-9.4℃(对于标准冷藏箱)或者-15℃(对于冷藏冷冻箱)；
3.2.3 冷冻箱
如果冷冻室温度始终低于-17.8℃，则E=ET1 如果其中一次测试中冷冻室温度高于-17.8℃，则E=ET1+(ET2-ET1) ×(-17.8-TF1)/(TF2-TF1)
四、耐久性和凝露测试
4.1 运输和储存试验
测试条件：环温60±2.8℃和-17.8±2.8℃，地板为石头或金属等缓冲较小的材料测试方法：包装好的冰箱放置在21.1-32.2℃的环境中至少24h后，再放入其中一个测试温度中至少12h，然后进行跌落试验并进行检查；然后再次把冰箱放在21.1-32.2℃的环境中至少24h后，放入另一个测试温度中至少12h，重复进行一次跌落试验。
跌落试验方法：把包装好的冰箱升高距离地板15.2cm，突然释放。重复测试其它三个面。完成后通电运行，并检查是否有损坏。
4.2 凝露试验
测试条件：环温为32.2±1.1℃，相对湿度为75±2%，附件齐全，无负载。
 温度设定：冷藏室温度调整为3.3±1.1℃，对于冷冻室可以单独调节的冰箱把冷冻室温度调整-15±1.1℃，冷冻箱温度调整为-17.8±1.1℃。
