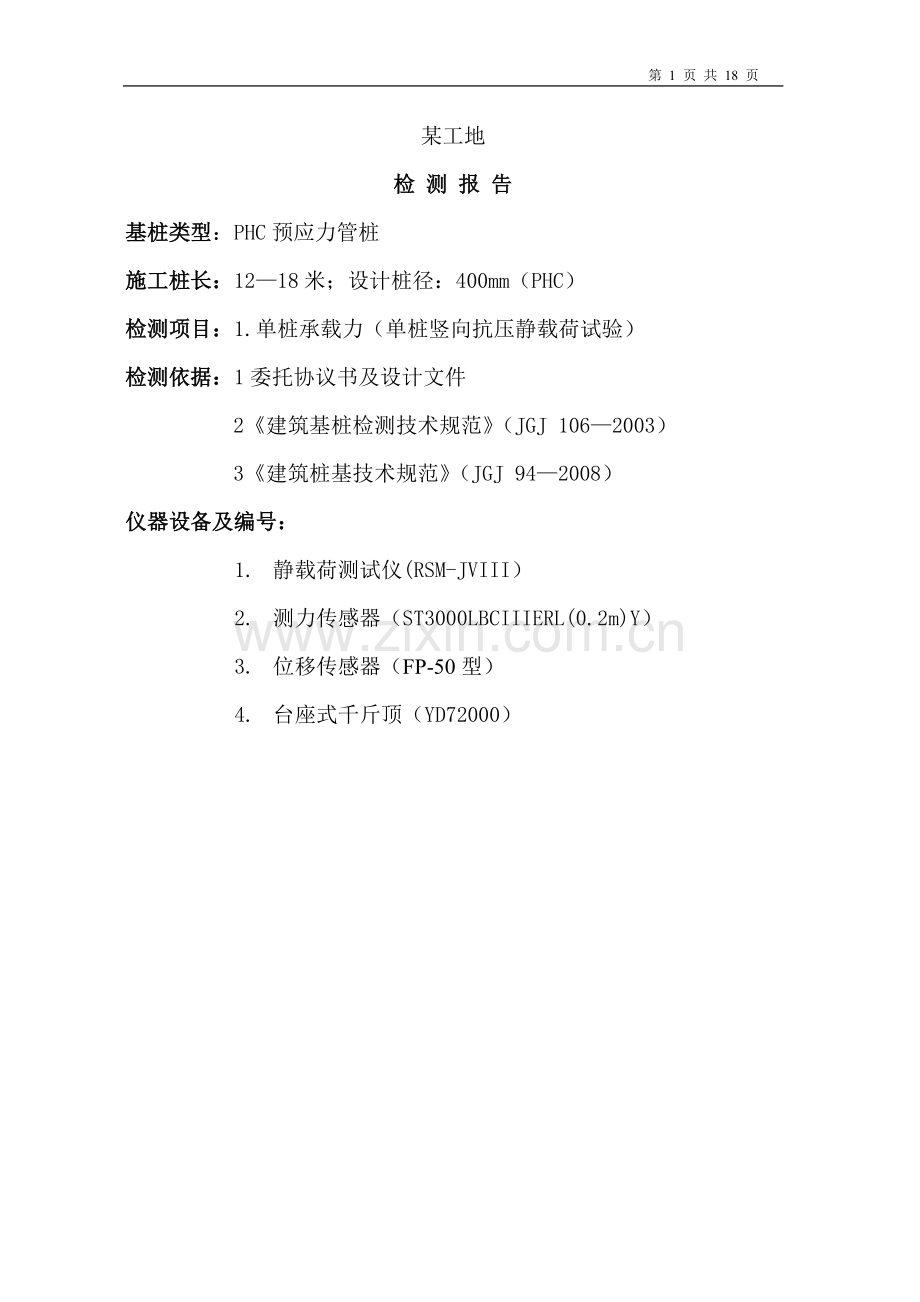

检 测 报 告
基桩类型：PHC预应力管桩
施工桩长：12—18米；设计桩径：400mm（PHC）
检测项目：1.单桩承载力（单桩竖向抗压静载荷试验）
检测依据：1委托协议书及设计文件
2《建筑基桩检测技术规范》（JGJ 106—2003）
3《建筑桩基技术规范》（JGJ 94—2008）
仪器设备及编号：
1. 静载荷测试仪(RSM-JVIII）
2. 测力传感器（ST3000LBCIIIERL(0.2m)Y）
3. 位移传感器（FP-50型）
4. 台座式千斤顶（YD72000）

工程名称
某工地
委托单位
某置业有限公司
委托单位地址
商丘市某路东侧

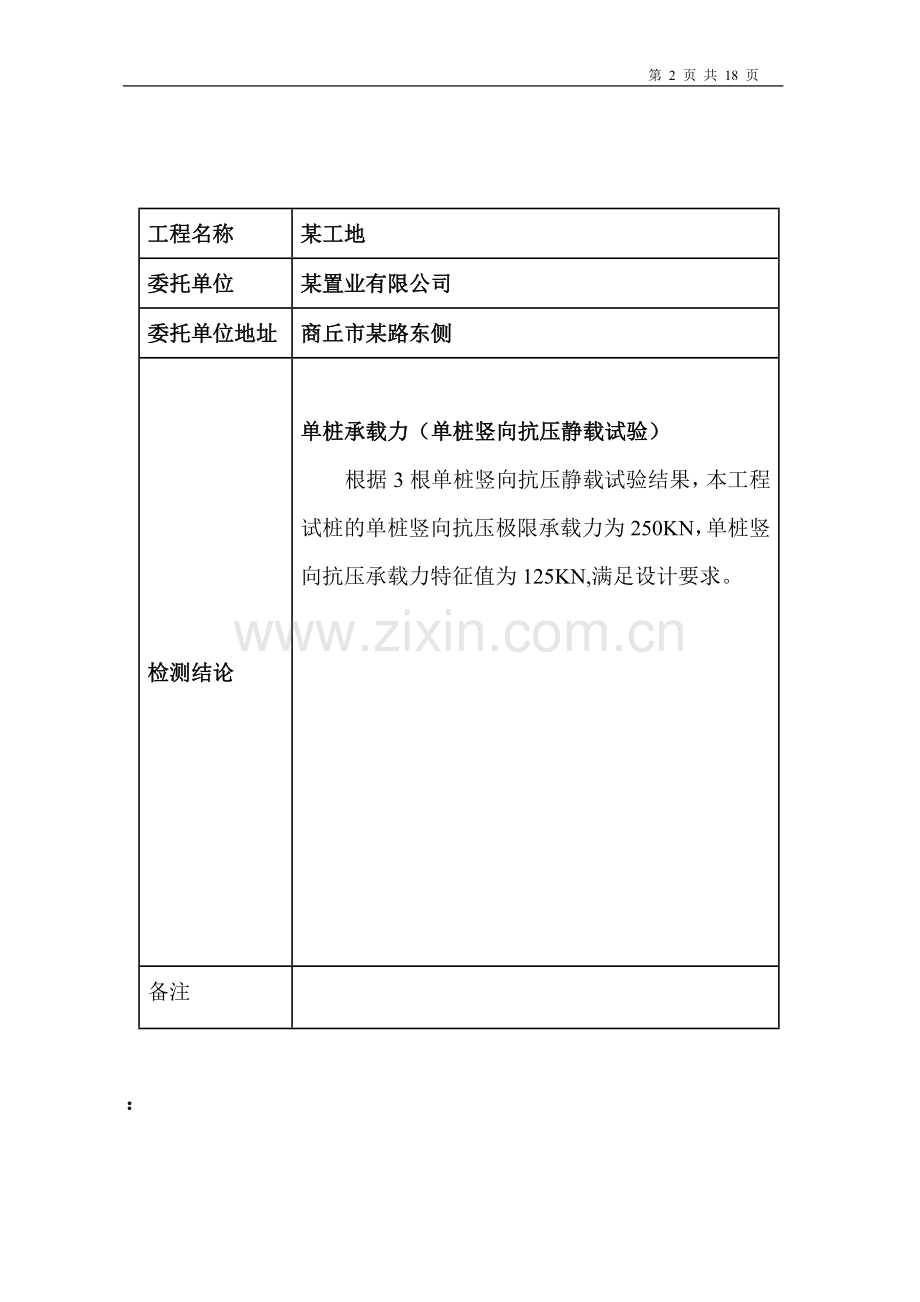

检测结论

单桩承载力（单桩竖向抗压静载试验）
根据3根单桩竖向抗压静载试验结果，本工程试桩的单桩竖向抗压极限承载力为250KN，单桩竖向抗压承载力特征值为125KN,满足设计要求。

备注

：

1.工程概况
1.1概述
1.1.1 工程名称：……
1.1.2 工程地点：……
1.1.3 建设单位：……
1.1.4 设计单位：……
1.1.5 施工单位：……
1.1.6 勘察单位：……
1.1.7 监理单位：……
1.1.8 委托单位：……
1.2 地基/桩设计参数
1.2.1 地基类型：PHC管桩
1.2.2 沉桩工艺：静压
1.2.3 桩截面尺寸：400mm
1.2.4 桩 长：12m-18m(PHC)
1.2.5 桩端持力层：第4层：粉质粘土
1.2.6 桩身混凝土强度等级：C80（PHC）
1.2.7 设计单桩承载力极限值：300KN
2.工程地质概况
该工程建筑场地工程地质概况如下：
1）杂填土（地层编号①）
  灰黄色，以粘性土为主，见碎砖、灰渣等建筑垃圾，稍密，湿很湿。场地东部厚度较大。层底埋3.00～5.00m
2）粘土（地层编号②）
  黄褐色，含氧化铁，软-可塑。无摇振反应，有光泽，干强度高，韧性高。中部夹粉土薄层，下部灰色。层底埋深8.10～9.20m
3）粉土夹粉质粘土（地层编号③）
  灰黄色，含云母、腐植质，中密，很湿。摇振反应中等，无光泽，干强度低，韧性低。中部夹多层粉质粘土。层底埋深13.50-14.20m
4）粉质粘土（地层编号④）
 灰色，含腐植质，可塑。无摇振反应，稍有光泽，干强度中等，韧性中等。层底埋深17.80～19.00m
5）粉土（地层编号⑤）
灰黄色，含云母、氧化铁，具砂感，中密，很湿。摇振反应中等，无光泽，
干强度低，韧性低。中部夹粉质粘土薄层。层底埋23.60～24.50m
6）粉质粘土（地层编号⑥）
灰黄-褐黄色，含氧化铁，见少量姜石，可塑。无摇振反应，稍有光泽，干强度中等，韧性中等。层底埋深28.20～28.60m
7）粉土（地层编号⑦）
褐黄色，含云母、氧化铁，见姜石，砂性强，密实，很湿。
摇振反应中等，无光泽，干强度低，韧性低。中部夹粉质粘土薄层。层底埋深32.30～32.90m
8）粉质粘土（地层编号⑧）
黄褐色，含氧化铁，见姜石，可塑-硬塑。无摇振反应，稍有光泽，干强度中等，韧性中等。中上部夹粉土层。层底埋深43.40～44.20m
9）粉砂
  褐黄色，含云母、氧化铁，以石英、长石为主，颗粒均匀，磨圆度较好，粘粒含量低，中密-密实，饱和。
中部混粉土，夹粉质粘土。层底埋深57.2.40～57.50m
10）粉质粘土
  黄褐色，含氧化铁，见姜石，硬塑。无摇振反应，稍有光泽，干强度中等，韧性中等。
3.单桩竖向抗压静载试验
3.1 试验目的
单桩竖向抗压静载试验主要用于确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过桩身内力及变形测试测定桩侧、桩端阻力、验证高应变法及其它检测方法的单桩竖向抗压承载力检测结果。
3.2 试验依据
3.2.1 委托合同及文件
3.2.2《建筑基桩检测技术规范》(JGJ 106-2003)
《建筑桩基技术规范》 （JGJ 94-2008）
3.3 试验过程
3.3.1 试验方法：采用慢速维持载荷法
3.3.2 试验日期：2014年1月2日—2014年1月6日
3.3.3 加载装置：采用压重平台反力装置，能提供反力大于300KN
3.3.4 加荷系统级检测装置：
试验加载和测量仪器设备详见表1
表1
仪器名称
传感器名称
型号
量程
编号
有效期 至
检测桩号

静载荷测试系统
主机
RSM-JVIII
------
SQGZ-S082
2014.10.20

6# 16# 26#
测力传感器
ST3000LBCIIIERL(0.2m)
0-70Mpa
SQGZ-S086
2014.10.20
位移传感器
FP-50型
0-50mm
SQGZ-S099
2014.10.20
FP-50型
0-50mm
SQGZ-S0100
2014.10.20
千斤顶
YDT2000
0-200t
SQGZ-S071
2014.10.20
3.3.5 加卸载与沉降观测
1.加载分级：加载分级进行，采用逐级等量加载；分级荷载为预估极限荷载的1/10。本次试验最大加载量为250KN，第一级取分级荷载的2倍。具体分级见下表2：单桩竖向抗压静载试验分级表
表2
级别
1
2
3
4
5
6
7
8
9
分级荷载（KN）
50
75
100
125
150
175
200
225
250
2.沉降观测：每级荷载施加后维持1h，按第5、15、30min测读桩顶沉降量，以后每隔15min测读一次。每次测读值由仪器自动记录。
3.沉降相对稳定标准：测读时间累计为1h，若最后15min时间间隔的桩顶沉降量与相邻15min时间间隔的桩顶沉降量相比未明显收敛时，应延长维持荷载时间，直至最后15min的沉降增小相邻15min的沉降量为止。
4.终止加载条件：当出现下列情况之一时，可终止加载：
（1）. 某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的5倍。注：当桩顶沉降能相对稳定且总沉降量小于40mm时，宜加载至桩顶总沉降量超过40mm。
（2）. 某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍，且经24h尚未达到相对稳定标准。
（3） .已达到设计要求的最大加载量。
（4）. 当工程桩作锚桩时，锚桩上拔量已达到允许值。
（5）.当荷载-沉降曲线呈缓变型时，可加载至桩顶总沉降量60～80mm；在特殊情况下，可根据具体要求加载至桩顶累计沉降量超过80mm
5.卸载与载沉降观测：
卸载应分级进行，每级卸载量取加载时分级载荷的2倍，逐级等量卸载。卸载时，每级载荷维持1h，按第15、30、60min测读桩顶沉降量后，即可卸下一级载荷。卸载至零后，应测读桩顶残余沉降量，维持时间为3h，测读时间为第15、30min，以后每隔三十分钟测读一次。加、卸载时应使载荷传递均匀、连续、无冲击，每级荷载在维持过程中的变化幅度不得超过分级载荷的±10％.
3.3.6试验数据与资料
1.本工程3根试验桩最大加载量为250KN，整个试验过程正常。
2.本工程3根试验桩试验数据、试验曲线见附件。
3.3根试验桩的桩顶最大加载量、最大沉降量和残余沉降量见表3.
检测仪器设备一览表 表3
桩号
试验日期（年.月.日）
试验历时（min）
最大加载量（KN）
桩顶最大沉降量（mm）
桩顶残余沉降量（mm）
终止加载条件
备注
6#
2014年1月02日
945
250
2.58
1.62
3.3.54（3）

PHC管桩（在自然地面）
16#
2014年01月04日
860
250
6.08
5.04
3.3.54（3）
26#
2014年01月05日
855
250
2.65
1.90
3.3.54（3）

3.3.7单桩竖向抗压极限承载力确定：根据《建筑基桩检测技术规范》（JGJ106-2003），单桩竖向抗压极限承载力Qu可按下列方法综合分析确定：
1.根据沉降随荷载变化的特征确定：对于陡降型Q-s曲线，取其发生明显陡降的起始点对应的荷载值；
2.根据沉降随时间变化的特征确定：取s-1gt曲线尾部出现明显向下弯曲的前一级荷载值。
3.当某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍，且经24h尚未达到相对稳定标准时，取前一级荷载值；
4.对于缓变型Q-s曲线可根据沉降量确定，宜取s=40mm
对应的荷载值；当桩长大于40m时，宜考虑桩身弹性压缩量；对直径大于或等于800mm的桩，可取s=0.05D（D为桩端直径）对应的荷载值。
5当按上述四款判定桩的竖向抗压承载力未达到极限时，桩的竖向抗压极限承载力应取最大试验荷载值。
6.参加统计的试桩结果，当满足其极差不超过平均值的30%时，取其平均值为单桩竖向抗压极限承载力统计值；当极差超过平均值的30%时，应分析极差过大的原因，结合工程具体情况综合确定，必要时可增加试桩数量；对桩数为3根或3根以下的柱下承台，或工程桩抽检数量少于3根时，应取低值。
3.3.8单桩竖向抗压承载力特征值确定：单位工程同一条件下的单桩竖向抗压承载力特征值Ra应按单桩竖向抗压极限承载力统计值的一半取值。
3.4试验结果
3根桩单桩竖向抗压静载试验结果表
试验桩号（#）
极限承载力（KN）
取值依据
极差（KN）
平均值（KN）
极差/平均值（%）
单桩极限承载力统计值（KN）
本场地单桩承载力特征值（KN）
说明
6#
250
3.3.7（5）

0

250

0

250

125
PHC管桩（在自然地面
16#
250
3.3.7（5）
26#
250
3.3.7（5）

附件1.1单桩竖向抗压静载试验沉降汇总表及Q-s、s- lgt曲线图；（10 页-18页）（PHC）
附件2 桩位平面布置图。（见附页）
单桩竖向抗压静载试验汇总表

工程名称：…… 桩号：6#
桩径：400m 桩长：18m 测试日期：2014-01-02

序号
荷载（kN）
历时(min)
沉降(mm)
本级
累计
本级
累计
1
50
90
90
0.46
0.46
2
75
90
180
0.35
0.81
3
100
90
270
0.32
1.13
4
125
90
360
0.28
1.41
5
150
90
450
0.25
1.66
6
175
90
540
0.83
2.44
7
200
90
630
0.01
2.45
8
225
90
720
0.12
2.57
9
250
0
720
0.01
2.58
10
200
60
780
0.00
2.58
11
150
60
840
-0.03
2.55
12
100
60
900
-0.10
2.45
13
50
15
915
-0.09
2.36
14
0
30
945
-0.74
1.62

单桩竖向抗压静载试验曲线图

工程名称：…… 桩号：6#
桩径：400mm 桩长：18m 测试日期：2014-01-02

单桩竖向抗压静载试验曲线图

工程名称：…… 桩号：6#
桩径：400mm 桩长：18m 测试日期：2014-01-03

单桩竖向抗压静载试验汇总表

工程名称：…… 桩号：16#
桩径：400mm 桩长：18m 测试日期：2014-01-04

序号
荷载（kN）
历时(min)
沉降(mm)
本级
累计
本级
累计
1
50
90
90
1.35
1.35
2
75
90
180
0.75
2.10
3
100
90
270
0.47
2.57
4
125
90
360
0.37
2.94
5
150
90
450
0.35
3.29
6
175
90
540
0.35
3.64
7
200
90
630
0.25
3.89
8
225
90
720
0.32
4.21
9
250
5
725
1.87
6.03
10
200
60
785
0.05
6.08
11
150
15
800
0.00
6.08
12
100
15
815
-0.07
6.01
13
50
15
830
-0.18
5.83
14
0
30
860
-0.79
5.04

单桩竖向抗压静载试验曲线图
工程名称：…… 桩号：16#
桩径：400mm 桩长：18m 测试日期：2014-01-04

单桩竖向抗压静载试验曲线图

工程名称：…… 桩号：16#
桩径：400mm 桩长：18m 测试日期：2014-01-04

单桩竖向抗压静载试验汇总表

工程名称：…… 桩号：26#
桩径：400mm 桩长：18m 测试日期：2014-01-05

序号
荷载（kN）
历时(min)
沉降(mm)
本级
累计
本级
累计
1
50
90
90
0.1
0.1
2
75
90
180
0.1
0.2
3
100
90
270
0.27
0.47
4
125
90
360
0.36
0.83
5
150
90
450
0.32
1.15
6
175
90
540
0.40
1.55
7
200
90
630
0.30
1.85
8
225
90
720
0.38
2.23
9
250
30
750
0.42
2.65
10
200
20
770
-0.05
2.60
11
150
30
800
-0.07
2.53
12
100
15
815
-0.06
2.47
13
50
15
830
-0.35
2.12
14
0
25
855
-0.22
1.90

单桩竖向抗压静载试验曲线图
工程名称：…… 桩号：26#
桩径：400mm 桩长：18m 测试日期：2014-01-05

单桩竖向抗压静载试验曲线图

工程名称：…… 桩号：26#
桩径：400mm 桩长：18m 测试日期：2014-01-05
