党旗 060230204 电气二班
我和同学暑假在火机厂实践时发现的关于火机自动装配的问题，在此提出解决方案，但鉴于拨轮型火机已不常用，故只做参考。具体思路如下：

关于自动装配火机的改进
暑假在打火机厂打工，发现人工装打火机很单调繁重，基于减轻工人工作负担，提高工作效率，设计了一个旨在能实现打火机自动装配的方案。
人工装配打火机需要三个步骤：一，调整火焰高度，以免火焰过高伤人或过低无法有效使用；二，装机头；三，检查打火是否顺利。
基于打火机的装配过程，可在自动装配中采取如下步骤：

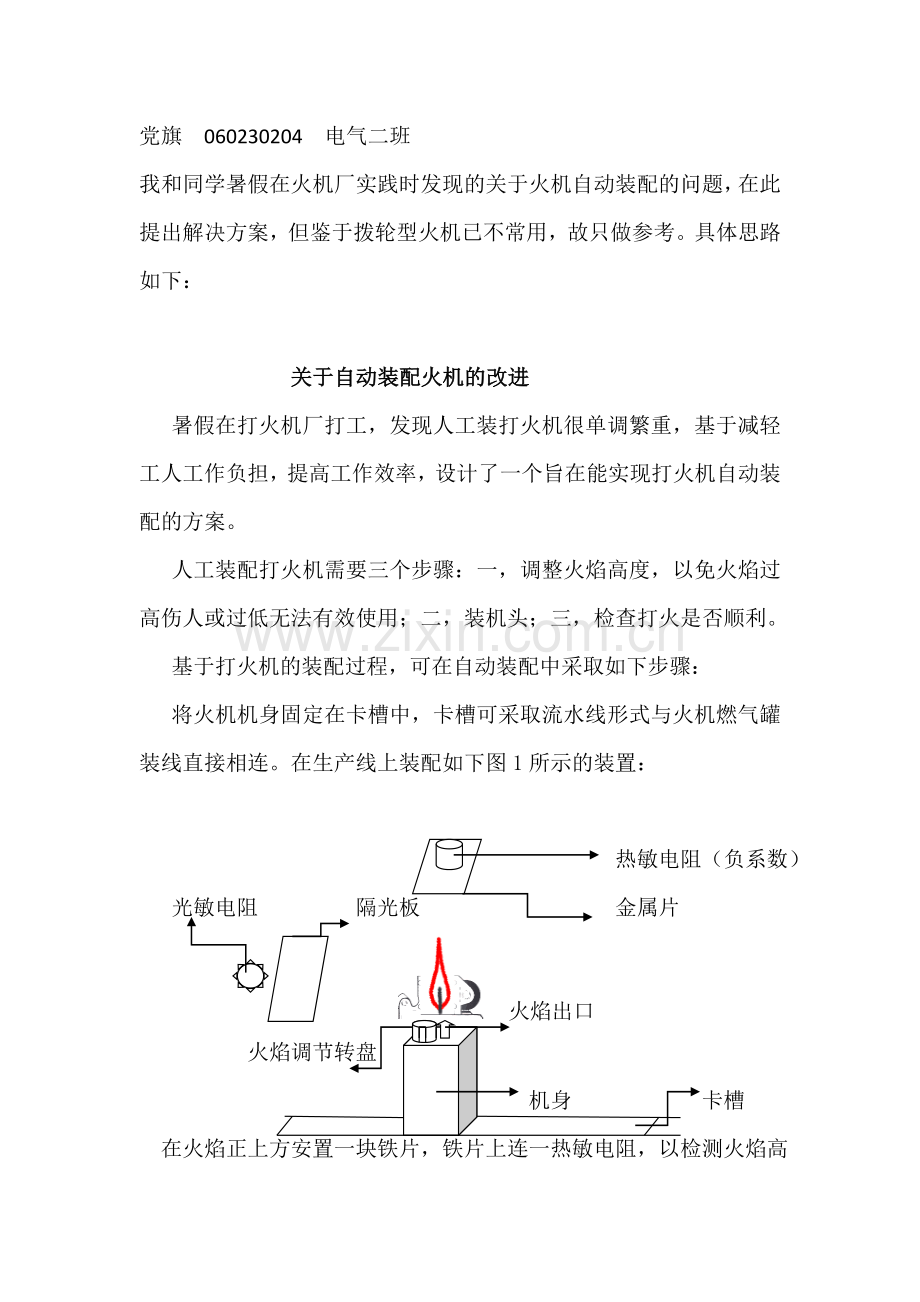

将火机机身固定在卡槽中，卡槽可采取流水线形式与火机燃气罐装线直接相连。在生产线上装配如下图1所示的装置：

热敏电阻（负系数）
光敏电阻 隔光板 金属片
火焰出口
火焰调节转盘
机身 卡槽
在火焰正上方安置一块铁片，铁片上连一热敏电阻，以检测火焰高度信号。在火焰正前方放置一光敏电阻，并在火焰和光敏电阻间放置一可活动的隔光板，使两者隔离。工作时，隔板将火焰与电阻隔开，由热敏电阻检测火焰高度。如火焰高度过高，则单位时间内通过金属片传给热敏电阻的热量愈多，由于采用负温度系数热敏电阻，热量越多电阻阻值越大，回路电流变小。微弱的电流变化通过放大电路的放大后转换为能驱动电磁铁的大电流。由于电流减小，电磁铁对铁片的吸引减小，在拉力弹簧的反作用下通过卡在火机火焰调节转盘上的卡具是转盘向火焰减小的方向转动，从而是火焰高度减小。（如图2示）

电磁铁

输入信号
回力弹簧

转盘卡具 卡具传动带
火焰调节转盘
该调节过程经△T后，隔板自动打开，由于光敏电阻受光阻值减小，使回路中电流增大，微弱信号电流经放大电路作用，使作用在卡盘卡具上的电磁力增大，使火焰升高。（如图3示）

光敏电阻R1 热敏电阻R2

电源1

放大电路 电源2

电磁铁

由于△T可以很小，故可以使光敏电阻的信号增大作用和热敏电阻的信号减小作用形成动态平衡，即调整火焰高度完毕。
在启动流水线，给火机机身从上向下装上机头，并用机械装置检验打火是否正常。
采用次改进可以节省劳动力，提高生产效率，是市场效益得到提升，也是对工业自动化的尝试。

08年秋季学期公共选修课

创造学概论

课程作业

关于火机自动装配的改进

党旗
060230204
信息科学与工程学院电气自动化专业
哈尔滨工业大学（威海）

08-12-5
