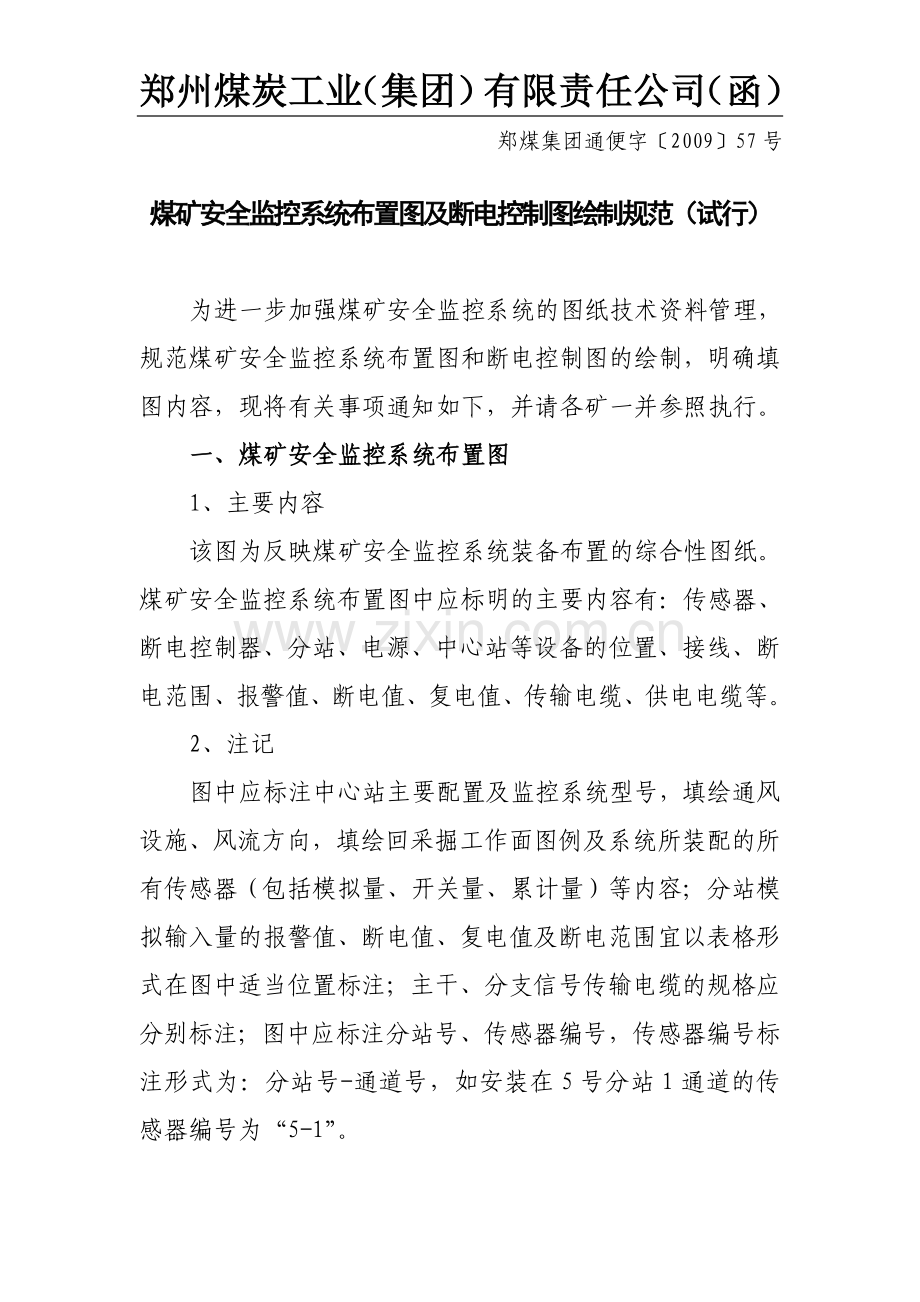

郑州煤炭工业（集团）有限责任公司（函）
郑煤集团通便字〔2009〕57号

煤矿安全监控系统布置图及断电控制图绘制规范（试行）

为进一步加强煤矿安全监控系统的图纸技术资料管理，规范煤矿安全监控系统布置图和断电控制图的绘制，明确填图内容，现将有关事项通知如下，并请各矿一并参照执行。
一、煤矿安全监控系统布置图
1、主要内容
该图为反映煤矿安全监控系统装备布置的综合性图纸。煤矿安全监控系统布置图中应标明的主要内容有：传感器、断电控制器、分站、电源、中心站等设备的位置、接线、断电范围、报警值、断电值、复电值、传输电缆、供电电缆等。
2、注记
图中应标注中心站主要配置及监控系统型号，填绘通风设施、风流方向，填绘回采掘工作面图例及系统所装配的所有传感器（包括模拟量、开关量、累计量）等内容；分站模拟输入量的报警值、断电值、复电值及断电范围宜以表格形式在图中适当位置标注；主干、分支信号传输电缆的规格应分别标注；图中应标注分站号、传感器编号，传感器编号标注形式为：分站号-通道号，如安装在5号分站1通道的传感器编号为“5-1”。
图签填写完整，图中的各种文字、数字注记的位置，视图面而定，应层次清楚，布局合理。
图纸应根据矿井采掘变化和设备设置变化情况，及时修改、更新保存。
二、断电控制图
1、主要内容
该图为反映煤矿安全监控系统断电控制设置情况的示意图。
煤矿安全监控系统断电控制图中应包括的主要内容有：甲烷传感器、馈电传感器和分站的位置，断电范围，被控开关的名称与编号，被控开关的断电接点和编号。
2、注记
图中应标注监控中心站、断电控制器的安设位置，对断电控制电缆、信号传输电缆、分站供电电缆在图中进行区别标绘；图中应标出监控分站的编号、断电控制输出端口编号；对监控分站安设的传感器等输入量的报警、断电、复电参数及断电范围、是否采用异地断电等情况应以列表的形式标注；对断电开关所控制的所有机电设备，可参照供电系统图附加表格（图）进行标注；图中还应标明监控分站的电源来源（来自某一变电所的某个开关），主干电缆及分支电缆规格，被控开关的安设位置等。
宜对井下监控分站的安设位置按采区进行标注；井下安设有遥控分路器等具有智能分区断电设备的，也应在图中予以标注。
三、绘制
绘制煤矿安全监控系统布置图时，应以矿井通风系统图为底图，比例尺一般为1：1000或1:2000；当井田范围较小，图幅长度小于1.0～1.5m时，可采用1：500或1：1000比例尺；当图幅长度大于1.5m时，可采用1:2000比例尺。
绘制煤矿安全监控系统断电控制图时，可参照矿井供电系统图绘制。
四、图例
图例统一采用Lr-Gis软件系统中的标准图例填图（缺项可参附表制做）。未安装Lr-Gis软件的矿井，可采用AUTOCAD或其它专业制图软件绘制，图例可参照附表进行制做。
五、其它
各矿在绘制断电控制图时，可参照“集团公司安全生产信息网/一通三防/爆破管理/文档”目录中的煤矿安全监控系统断电控制样图制做。
所有矿井均应绘制煤矿安全监控系统断电控制图，并在2009年9月底前完成绘制。

二○○九年九月二十八日
煤矿安全监控系统布置图和断电控制图例
名 称
图 例
名 称
图 例
名 称
图 例
新鲜风流

甲烷传感器

乏风

风 速 探 头

永久密闭

温 度 探 头

临时密闭

CO 探 头

漏风点

后备电源

抽放泵站

负压传感器

抽放管路

馈电传感器

栅栏

监控分站

挡风墙

风电闭锁

轴流式主扇

风 门 传 感 器

离心式主扇

设备开停传 感 器

局扇

掘进工作面

永久风门

回采工作面

临时风门

测风站

正反向风门

调节风窗

风 桥
